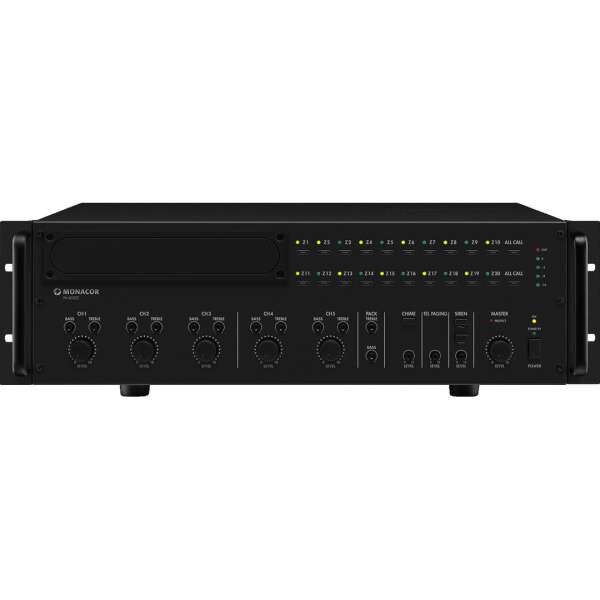

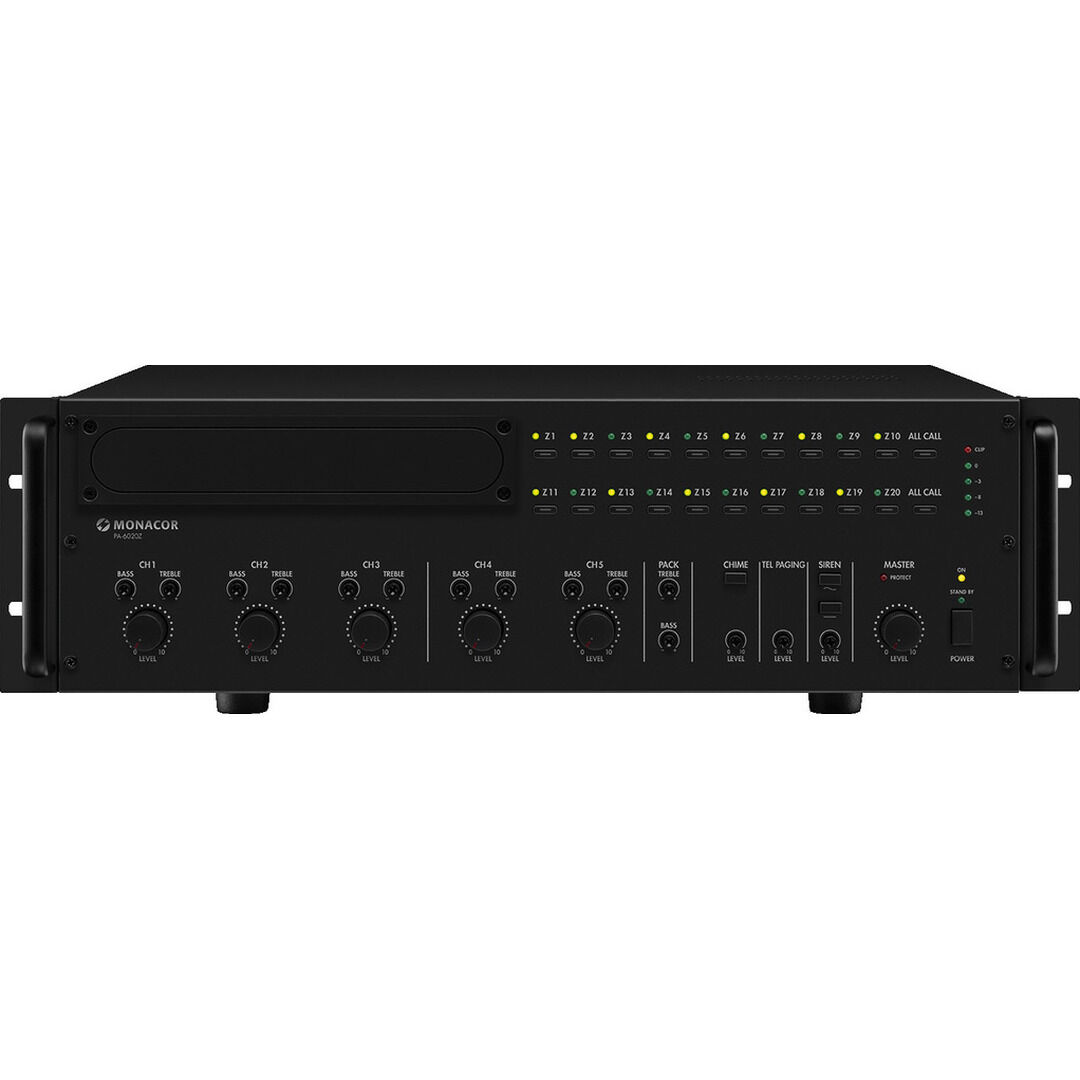

Monacor PA-6020Z

Der Monacor PA-6020Z ist ein leistungsstarker 20-Zonen-ELA-Mono-Mischverstärker für professionelle Festinstallationen. Mit 1 x 600 W Ausgangsleistung unterstützt er sowohl 100-Volt-Beschallungssysteme als auch 4-Ohm-Lasten und eignet sich damit für Durchsagen und Hintergrundmusik in Schulen, Hotels, Einkaufszentren, Bürogebäuden und Industrieanlagen. Seine robuste Auslegung und der geregelte Lüfter machen ihn zuverlässig im Dauerbetrieb, während die 20 einzeln schaltbaren Zonen eine präzise Bereichssteuerung erlauben.

Für maximale Flexibilität im Alltag stehen drei Mikrofon/Line-Eingänge über Kombibuchsen (6,3-mm/XLR) und zwei zusätzliche Stereo-Line-Eingänge über Cinch bereit. Elektret-Mikrofone lassen sich dank 15-V-Phantomspeisung direkt versorgen. Ein Vorverstärker-Ein- und -Ausgang sowie ein Record-Ausgang erleichtern die Integration in bestehende Signalwege. Über zwei RJ45-Schnittstellen können bis zu 32 Kommandomikrofone (PA-2400RC) und bis zu 3 PTT-Mikrofone (PA-4300PTT) angebunden werden – ideal für verteilte Sprechstellen und zentrale Steuerkonzepte.

Der PA-6020Z bringt praxisnahe Durchsagefunktionen mit: wählbarer 2‑Ton- oder 4‑Ton-Gong, Dauerton und Heulton, dazu Auto-Mute zur automatischen Pegelabsenkung von Hintergrundmusik während von Ansagen. Für sicherheitsrelevante Szenarien lässt sich eine Alarm-Durchsage mit dem optionalen Einschub PA-1120DMT realisieren. So bleibt die Anlage skalierbar und kann bei Bedarf funktional erweitert werden.

Die Bedienung ist übersichtlich: Bass- und Höhenregler (±10 dB) sowie ein Masterregler erlauben schnelle Klanganpassungen. Signal- und Clip-LEDs unterstützen die Kontrolle des Pegels, während der geregelte Lüfter für konstante Kühlung sorgt. Mit Netz- und 24-V-Notstrombetrieb bleibt die Beschallung auch bei Stromausfall einsatzbereit – ein entscheidender Pluspunkt für Public-Address-Anwendungen.

Akustisch überzeugt der Verstärker mit einem Frequenzbereich von 55–16.000 Hz, einem geringen Klirrfaktor (< 1 %) und einem hohen Störabstand (> 70 dB Mic, > 80 dB Line). Die Nennleistung von 600 W steht sowohl an 4 Ω als auch an 100 V zur Verfügung, wodurch Installateure die passende Lastanpassung für Lautsprecherlinien frei wählen können. Fünf Kanäle und die fein steuerbare Zonenlogik unterstützen vielseitige Setups – von Hintergrundmusik bis zu priorisierten Durchsagen.

Für den Einbau bietet der Monacor PA-6020Z abnehmbare Montagewinkel, 3 HE Bauhöhe und eine Gerätebreite von 482 mm. Mit 21 kg ist das Gehäuse solide ausgeführt. Die kompakten Abmessungen (482 × 133 × 352 mm) erleichtern den Einsatz im Rack, während durchdachte Anschlüsse und optionale Funktions-Einschübe eine saubere, zukunftssichere Installation ermöglichen.

Highlights

• 20 einzeln schaltbare Zonen mit 600 W Gesamtleistung für 100-V- und 4-Ω-Systeme
• 3 Mic/Line-Kombibuchsen plus 2 Stereo-Line-Eingänge (Cinch) für flexible Quellenwahl
• Praxisfunktionen für Durchsagen: 2-/4-Ton-Gong, Dauerton, Heulton, Auto-Mute
• Erweiterbar: Einschübe optional; Alarm-Durchsage mit PA-1120DMT (optional)
• Netz- und 24-V-Notstrombetrieb für hohe Betriebssicherheit
• Kompatibel mit bis zu 32 Kommandomikrofonen (PA-2400RC) und 3 PTT-Mikrofonen (PA-4300PTT)
• Klangregelung mit Bass/Höhen (±10 dB), Masterregler, Signal-/Clip-LEDs
• Racktauglich (3 HE, abnehmbare Montagewinkel), geregelter Lüfter für Dauerbetrieb

Technische Daten

• Modell: Monacor PA-6020Z
• Geräteart: 20-Zonen-ELA-Mono-Mischverstärker
• Ausgangsleistung, gesamt: 600 W
• Nennleistung: 600 W
• Leistung an 4 Ω: 600 W
• Leistung an 100 V: 600 W
• Kanäle: 5
• Zonen: 20 (einzeln schaltbar)
• Eingänge: 2,5 mV/5 kΩ, 0,3 V/5 kΩ (Mic/Line1-3), 0,3 V/15 kΩ (Line4-5), 0,775 V/100 kΩ (Vorverstärker)
• Frequenzbereich: 55–16.000 Hz
• Klangregelung Tiefen: ±10 dB/100 Hz
• Klangregelung Höhen: ±10 dB/10 kHz
• Störabstand: > 70 dB (Mic), > 80 dB (Line)
• Klirrfaktor (THD): < 1 %
• Phantomspeisung: 15 V (für Elektret-Mikrofone)
• Stromversorgung: ~ 230 V/50 Hz/1700 VA, DC 24 V/50 A
• Netzspannung: ~ 230 V
• Netzfrequenz: 50 Hz
• Leistungsaufnahme (Betrieb): 1700 VA
• Betriebsspannung (alternativ): DC 24 V
• Stromstärke (alternativ): DC 50 A
• Zulässige Einsatztemperatur: 0–40 °C
• Breite: 482 mm
• Höhe: 133 mm
• Tiefe: 352 mm
• Höheneinheiten: 3 HE
• Gewicht: 21 kg

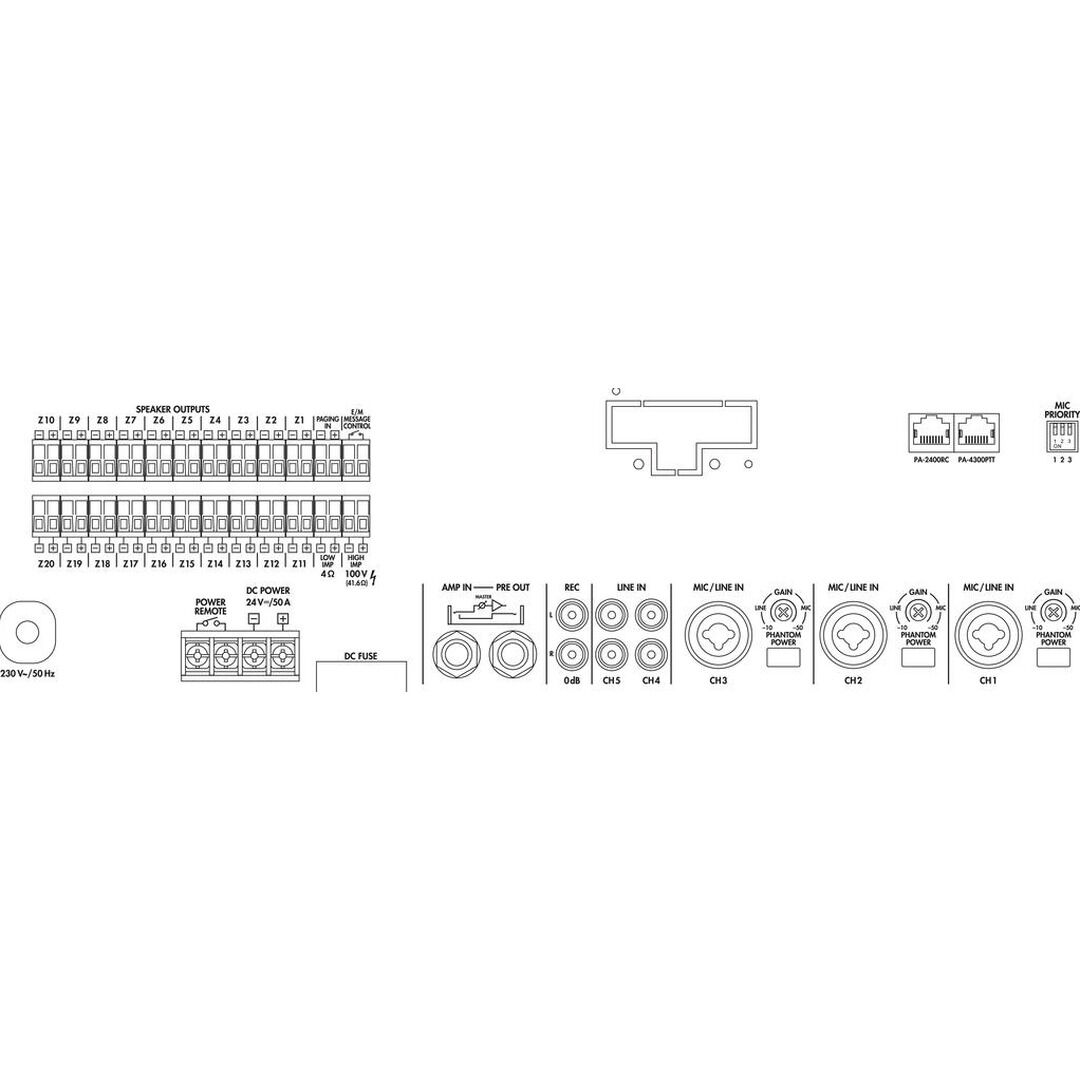

• Anschlüsse: 3 × 6,3-mm/XLR-Combo (Mic/Line), 2 × Cinch L/R (Line), 1 × 6,3-mm-Klinke (Vorverstärker-Eingang), 1 × RJ45 (PTT-Mic), 1 × RJ45 (Kommando-Mic), 1 × Cinch L/R (Record-Ausgang), 1 × 6,3-mm-Klinke (Vorverstärker-Ausgang), Schraubkontakte (Gong-Taster)
• Verpackungsmaße (B × H × L): 0,54 × 0,21 × 0,47 m
• Bruttogewicht: 22,9 kg
• Nettogewicht: 21 kg
• Funktionen: Gong, Dauer- und Heulton, Auto-Mute, 2-/4-Ton-Gong einstellbar
• Bedienung/Anzeige: Bass-, Höhen- und Masterregler; Signal-/Clip-LEDs; geregelter Lüfter
• Erweiterungen (optional): Einschübe für verschiedene Funktionen; Alarm-Durchsage mit PA-1120DMT
• Kompatibilität: bis zu 32 Kommandomikrofone PA-2400RC; bis zu 3 PTT-Mikrofone PA-4300PTT
• Montage: abnehmbare Montagewinkel; Rackeinbau möglich
• Stromversorgungsszenario: Netz- und 24-V-Notstrombetrieb
