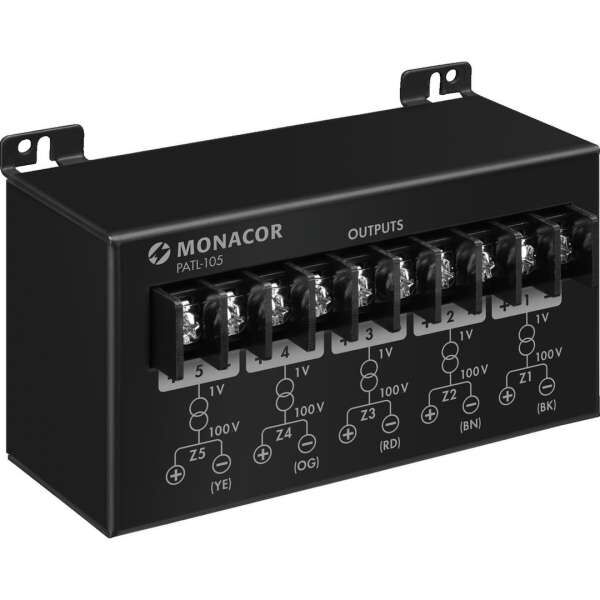

Monacor PATL-105 5-fach 100V Übertrager

Der Monacor PATL-105 ist ein 5-fach 100‑V-Übertrager für den professionellen ELA-Einsatz. Er dient zur sicheren Umwandlung von 100‑V-Lautsprecherleitungen in Line-Pegelsignale, sodass sich vorhandene 100‑V-Ausgänge komfortabel an Geräte mit Line-Eingängen anbinden lassen – etwa Aufnahmegeräte, zusätzliche Leistungsverstärker, DSPs oder Zonenmischer. Mit fünf galvanisch getrennten Linien bietet der PATL-105 eine saubere, störungsarme Signalabnahme aus bestehenden Beschallungsanlagen.

Besonders interessant ist das Gerät für Installateure, Haustechnik und Betreiber von Festinstallationen, die Monitoring-, Recording- oder Erweiterungszwecke in 100‑V-ELA-Systemen realisieren möchten. Die galvanische Trennung minimiert Brumm- und Masseschleifen und schützt angeschlossene Elektronik. So lassen sich Signale aus einer 100‑V-Verteilung zuverlässig auf Line-Niveau abgreifen, ohne die Hauptanlage zu beeinträchtigen.

Der Übertrager ist passend für die Monacor ELA-Mischverstärker PA‑1120, PA‑1240, PA‑6240, PA‑6480 und PA‑6600 ausgelegt. Er kann direkt an der Rückwand des entsprechenden Verstärkers montiert werden – ein praxisnahes Detail, das Zeit bei der Installation spart und die Kabelführung vereinfacht. In ELA-Umgebungen mit Monacor PA-Verstärkern fügt sich der PATL‑105 dadurch besonders effizient in das System ein.

Seine Übertragungseigenschaften decken mit einem Frequenzbereich von 15–30.000 Hz das komplette Spektrum von Sprache bis Musik ab. Die Eingangsimpedanz von 20 kΩ und die Ausgangsimpedanz von 200 Ω unterstützen eine problemlose Anbindung an gängige Line-Eingänge. Die Eingänge sind als Kabelschuhe ausgeführt, die Ausgänge liegen an Schraubklemmen an – beides robuste, installateurfreundliche Lösungen für den dauerhaften Betrieb.

Das kompakte Gehäuse (120 × 75 × 60 mm) mit einem Gewicht von 405 g lässt sich unauffällig integrieren. Als passiver Übertrager arbeitet der PATL‑105 ohne eigene Stromversorgung und bietet damit eine wartungsarme, ausfallsichere Schnittstelle zwischen 100‑V-Ausgang und Line-Pegel. Die zulässige Einsatztemperatur von 0–40 °C entspricht den Anforderungen typischer Indoor-Installationen wie Schulen, Konferenzbereichen, Hotels oder Verkaufsflächen.

Für Betreiber, die aus einer 100‑V-Linie mehrere Line-Signale zuverlässig gewinnen möchten, ist der Monacor PATL‑105 eine klare, solide Lösung: fünf galvanisch getrennte Abgänge, einfache Montage an Monacor ELA-Verstärkern und eine saubere, breitbandige Signalübertragung.

• 5-fach 100‑V-Übertrager zur Abnahme eines 100‑V-Signals auf fünf galvanisch getrennte Line-Abgänge
• Passend für Monacor ELA-Mischverstärker: PA‑1120, PA‑1240, PA‑6240, PA‑6480, PA‑6600
• Direkte Montage an der Rückwand des entsprechenden Verstärkers für schnelle Installation
• Breitbandiger Frequenzbereich 15–30.000 Hz für Sprache und Musik
• Hohe Eingangsimpedanz (20 kΩ) und niedrige Ausgangsimpedanz (200 Ω) für saubere Pegelanpassung
• Galvanische Trennung zur Reduzierung von Brumm und Masseschleifen
• Robuste Anschlüsse: Eingänge über Kabelschuhe, Ausgänge über Schraubklemmen
• Kompaktes, installationsfreundliches Format (120 × 75 × 60 mm), Gewicht 405 g

• Hersteller: Monacor
• Modell: PATL-105
• Art: 100‑V‑Übertrager (5‑fach)
• Funktion: Umwandlung von 100‑V-Ausgangssignalen in Line-Signale (galvanisch getrennt)
• Passend für: PA‑1120, PA‑1240, PA‑6240, PA‑6480, PA‑6600
• Frequenzbereich: 15–30.000 Hz
• Eingangsimpedanz: 20 kΩ
• Ausgangsimpedanz: 200 Ω
• Eingänge: Kabelschuhe
• Ausgänge: Schraubklemmen
• Zulässige Einsatztemperatur: 0–40 °C
• Abmessungen (B × H × T): 120 × 75 × 60 mm
• Gewicht: 405 g
• Montage: Direkte Montage an der Rückwand des entsprechenden Verstärkers
