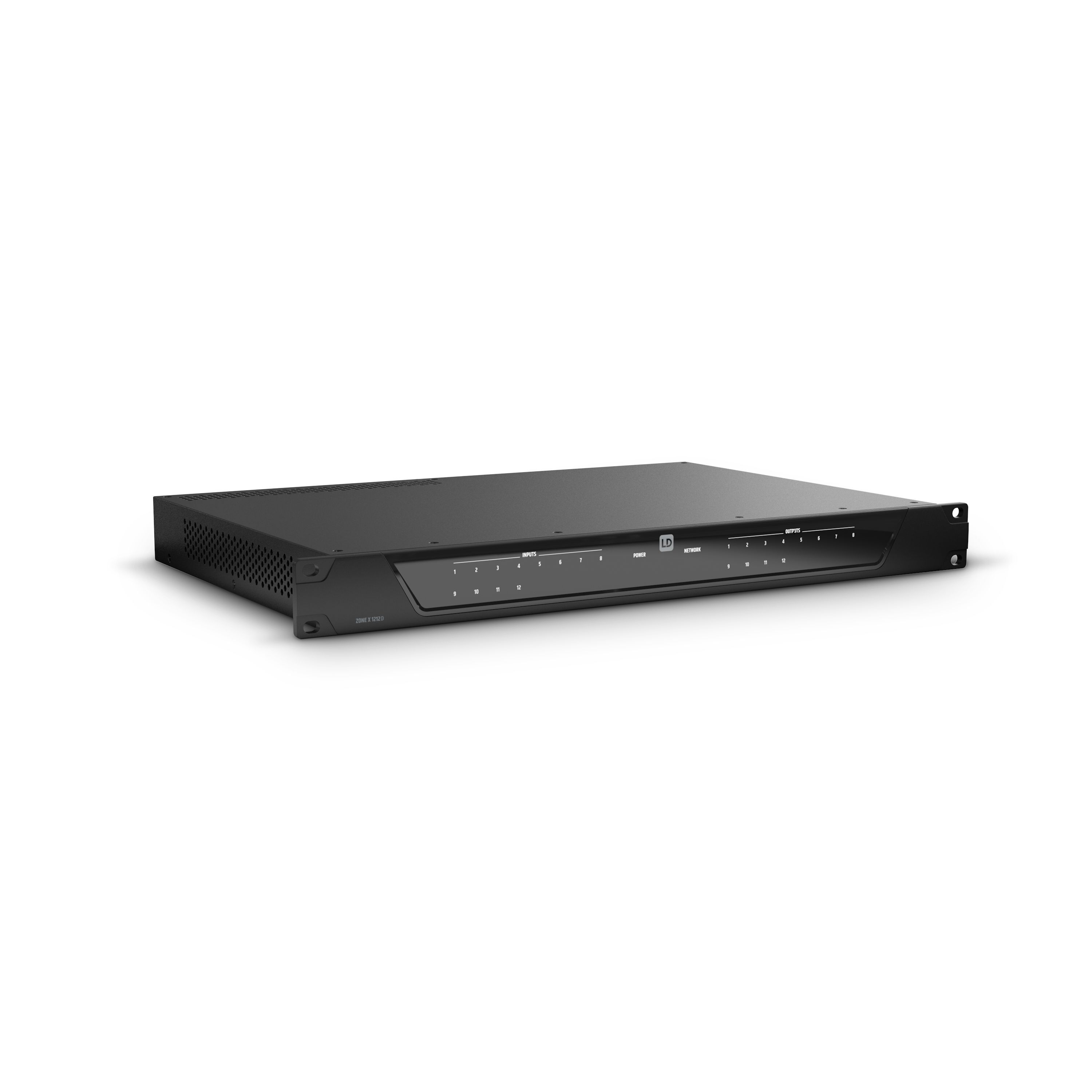

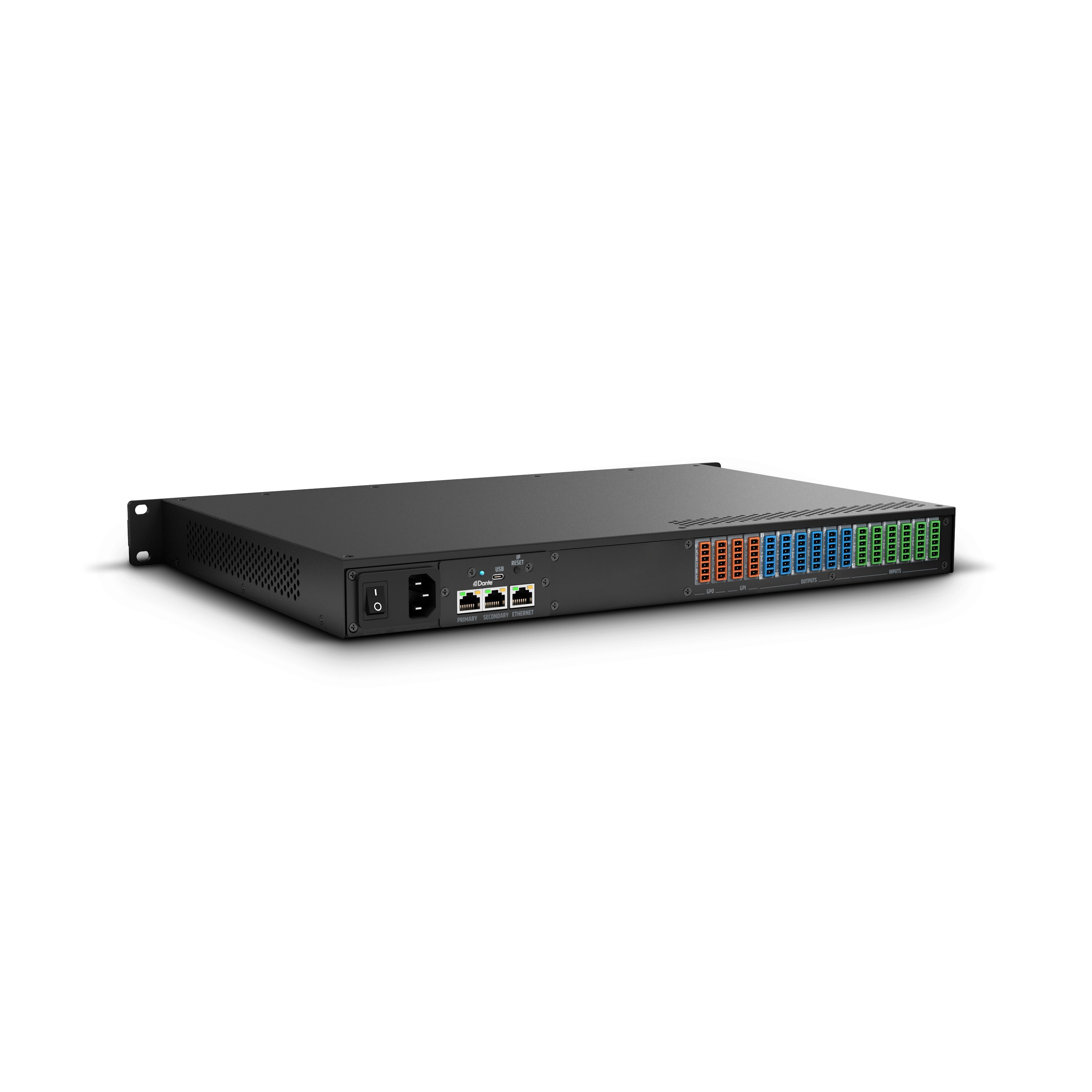

LD Systems ZONE X 1212 D

Der ZONE X 1212 D von LD Systems ist ein leistungsstarker DSP-Matrix-Prozessor der Hybrid-Architektur, der für professionelle Festinstallationen entwickelt wurde. Mit seiner 40-Bit-Floating-Point-DSP-Engine, basierend auf einem Analog Devices Dual-Core SHARC+ und einem ARM Cortex A5-Prozessor, bietet der ZONE X 1212 D maximale Rechenleistung für komplexe Audio-Routing- und Signalverarbeitungsaufgaben. Das aktuelle Linux-Betriebssystem sorgt für Stabilität und Flexibilität bei der Systemanpassung. Die Premium-Mikrofon-Vorverstärker und hochauflösenden 32-Bit-AD/DA-Wandlergarantieren eine audiophile Signalqualität in jeder Anwendung.

Der ZONE X 1212 D verfügt über 12 symmetrische Mic/Line-Eingänge mit separat zuschaltbarer 48V-Phantomspeisung pro Kanal sowie 12 symmetrische Line-Ausgänge. 8 GPI- und 8 GPO-Logic-Ports ermöglichen die Automatisierung von Schaltvorgängen und die Integration von Fremdgeräten. Über die Ethernet- und Dante-Schnittstelle wird die Fernsteuerung über die universelle Control-Software Xilica Designer (Mac/Windows) realisiert. Für Audio-over-IP-Anwendungen stehen 64 x 64 Kanäle via Dante zur Verfügung, die die nahtlose Integration kompatibler Geräte verschiedenster Hersteller ermöglichen.

Dank der DSP-Hybridarchitektur lässt sich der ZONE X 1212 D an unterschiedliche Installationsanforderungen über zahlreiche DSP-Templates anpassen. Der integrierte Event Scheduler unterstützt kalendergesteuerte Workflows mit automatisierten Preset-Wechseln – ideal für Multi-Room-Installationen, Kirchen oder Veranstaltungen mit wechselnden Besetzungen. Die Konfiguration erfolgt komfortabel über die Ethernet-Verbindung mit der Xilica Designer Software, die alle Verbindungen und Einstellungen übersichtlich darstellt. Das kompakte 1-HE-Design (44,5 mm) lässt sich problemlos in jedes Standard-19"-Rack integrieren.

Systemlatenz: Nur 4,3 ms sorgen für verzögerungsfreies Audio-Routing in Echtzeit. Die AD/DA-Wandler-Abtastrate von 48 kHz und die 32-Bit-Auflösung garantieren eine detailgetreue Signalverarbeitung. Der Geräuschspannungsabstand von über 117 dB und der dynamische Bereich von 112 dB (AES17) setzen Maßstäbe in der professionellen Audiosignalverarbeitung. Das Weitbereichs-Schaltnetzteil mit 90–240 V AC Eingangsbereich macht den ZONE X 1212 D für den globalen Einsatz bereit.

Die passive Konvektionskühlung sorgt für geräuschlosen Betrieb ohne Lüfter, was insbesondere in akustisch sensiven Umgebungen wie Kirchen, Konferenzräumen und Studios von großem Vorteil ist. Die Betriebstemperatur von 0°C bis 40°C und die maximale Leistungsaufnahme von nur 60 W unterstreichen die energieeffiziente und zuverlässige Bauweise dieses hochwertigen DSP-Processors.

Highlights:

• Hybrid-Architektur DSP – Flexible Anpassung an unterschiedliche Installationsanforderungen über Templates
• 40-Bit-Floating-Point-DSP-Engine mit Analog Devices Dual-Core SHARC+ und ARM Cortex A5-Prozessor für maximale Rechenleistung
• Aktuelles Linux-Betriebssystem – Stabilität und Flexibilität bei der Systemanpassung
• Premium-Mikrofon-Vorverstärker und hochauflösende 32-Bit-AD/DA-Wandler mit 48 kHz Abtastrate
• 12 symmetrische Mic/Line-Eingänge mit separat zuschaltbarer 48V-Phantomspeisung pro Kanal sowie 12 symmetrische Line-Ausgänge
• 8 GPI- und 8 GPO-Logic-Ports für automatisierte Schaltvorgänge und Fremdgeräte-Integration
• Ethernet + Dante-Schnittstelle mit 64 x 64 Kanälen für Audio-over-IP und Fernsteuerung via Xilica Designer
• Integrierter Event Scheduler für kalendergesteuerte Workflows und automatisierte Preset-Wechsel
• Systemlatenz von nur 4,3 ms für verzögerungsfreies Echtzeit-Audio-Routing
• Über 117 dB Geräuschspannungsabstand und 112 dB Dynamikbereich (AES17) für premium Audiophile Signalqualität
• Passive Konvektionskühlung für geräuschlosen Betrieb in akustisch sensiblen Umgebungen
• Kompaktes 1-HE-Design (44,5 mm) für einfache Integration in jedes 19"-Rack

Technische Daten:

• Produktart: DSP-Audio-Matrix für die Festinstallation
• Audio-Eingänge: 12 symmetrische Mic/Line-Eingänge (separat zuschaltbare 48V-Phantomspeisung pro Kanal)
• Audio-Ausgänge: 12 symmetrische Line-Ausgänge
• Logik-Eingänge: 8 GPI – Aktivierung über Masseschluss
• Logik-Ausgänge: 8 GPO – Modi: LED (3 mA) oder Sink (300 mA)

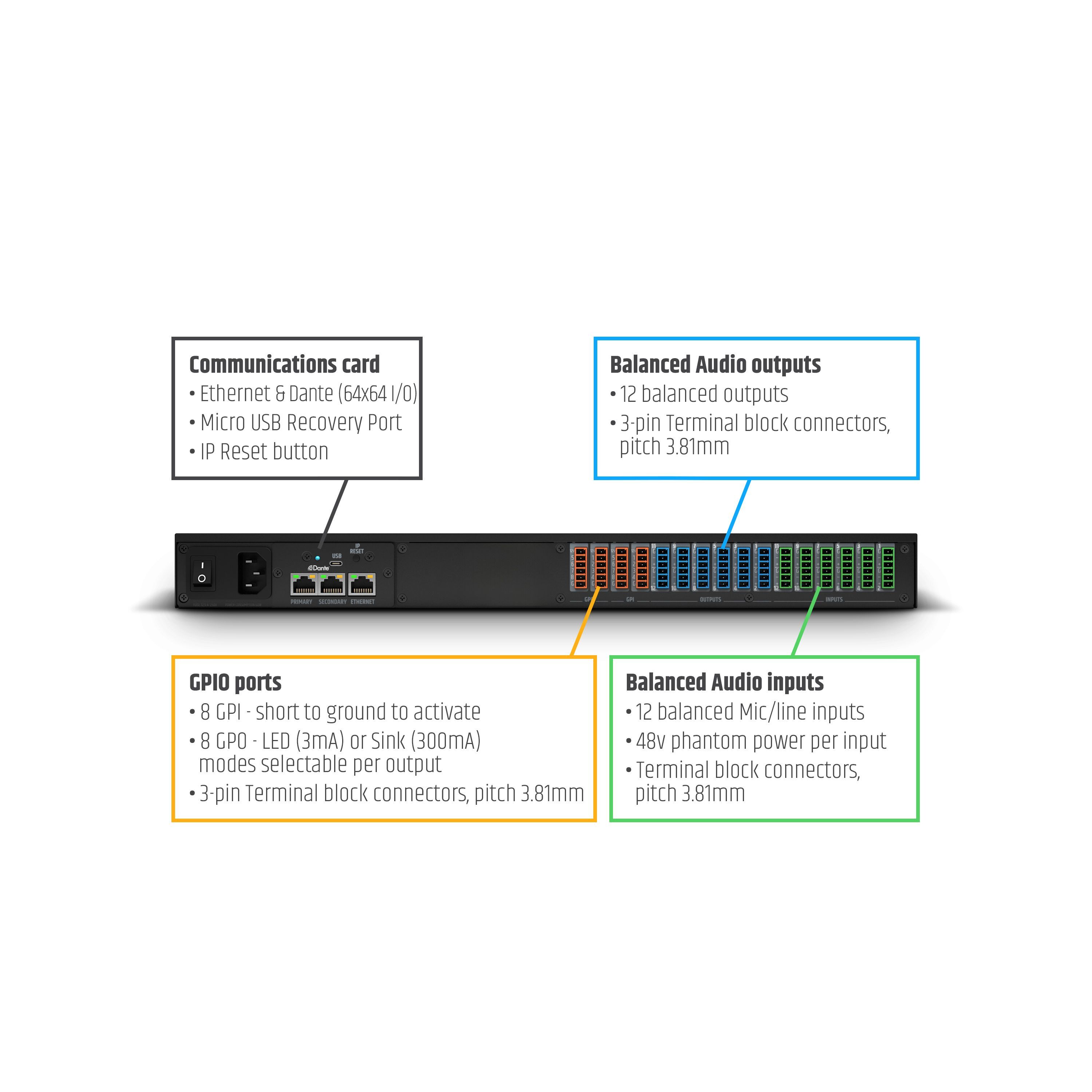

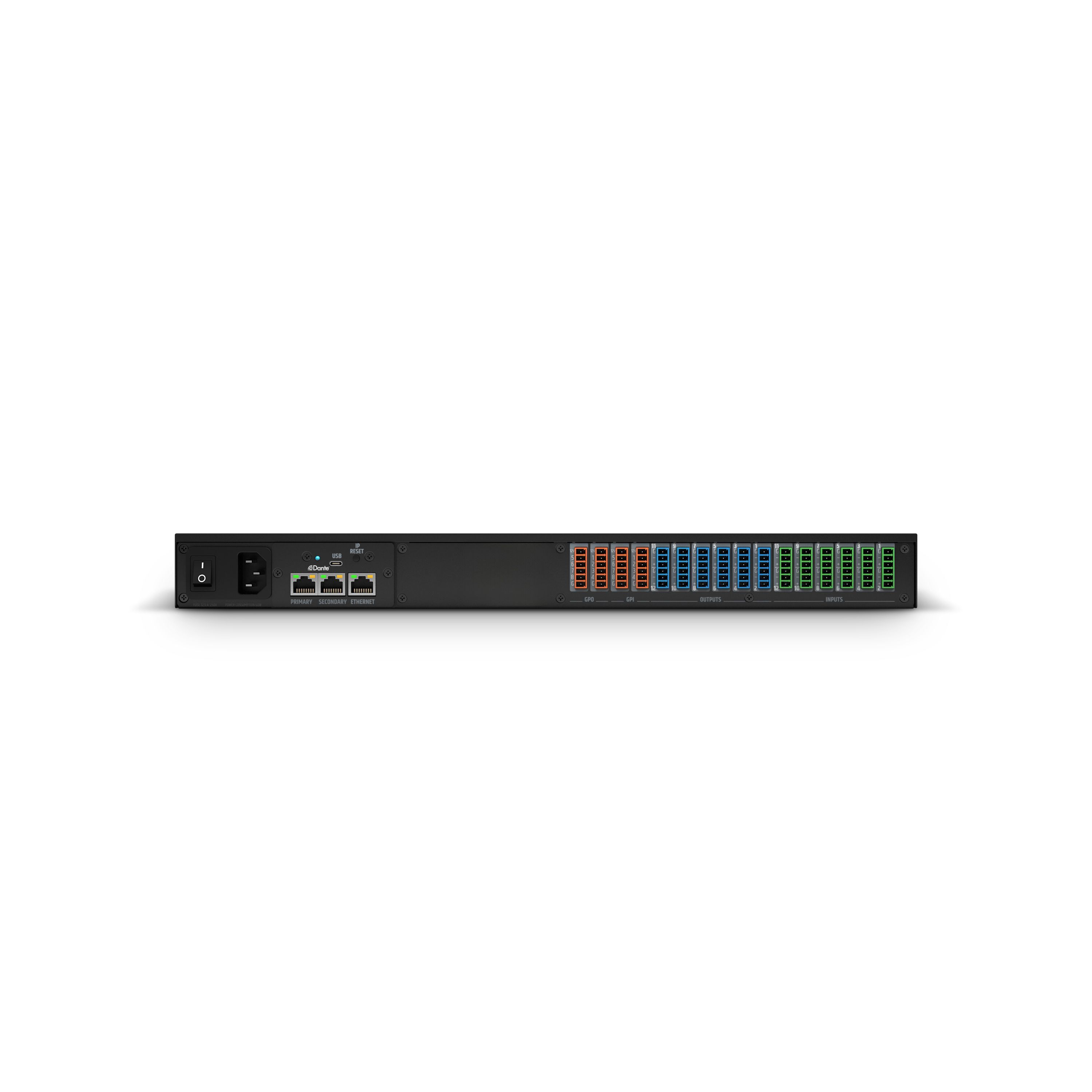

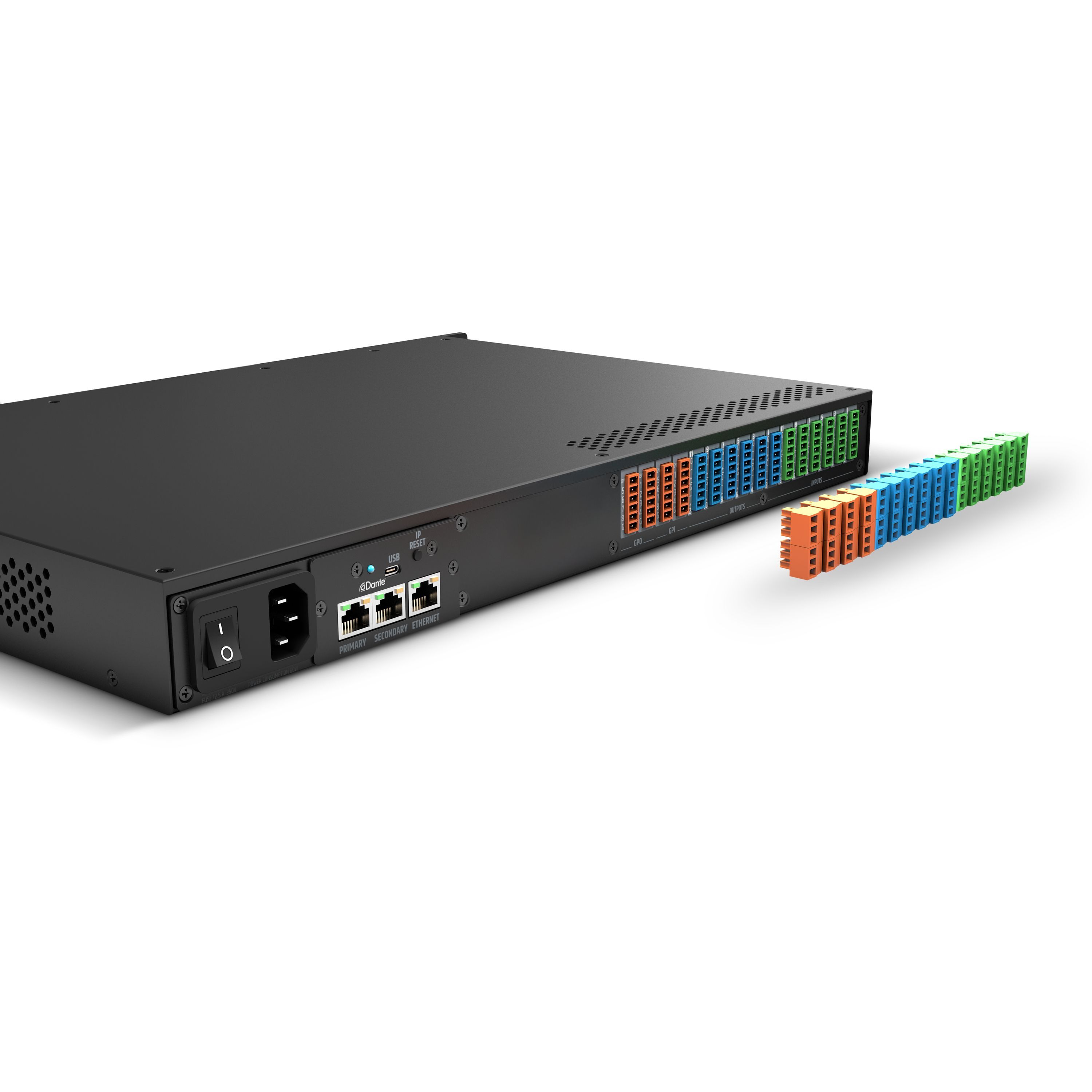

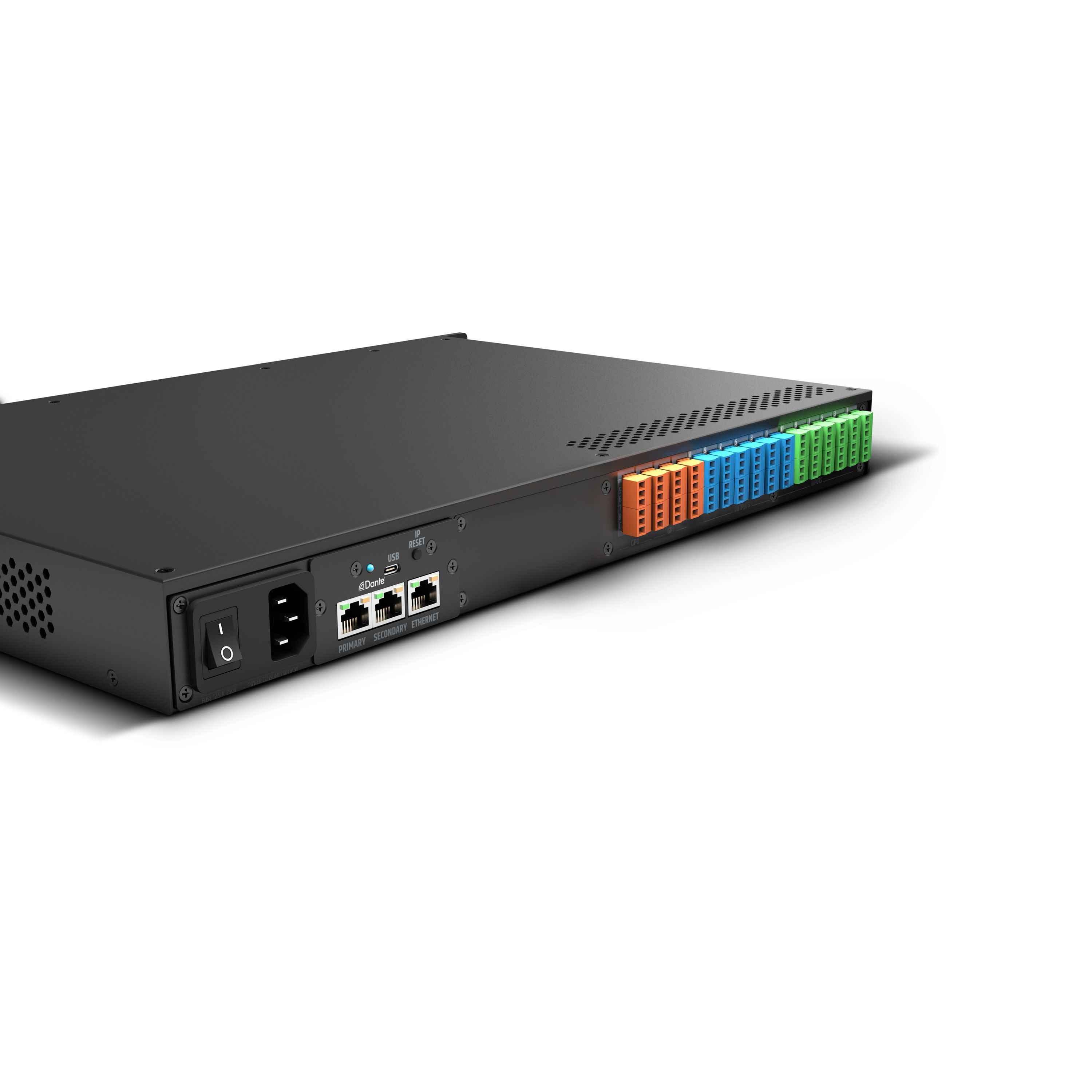

• Anschlüsse: 3-Pol-Klemmblock (Abstand 3,81 mm), Eingänge/Ausgänge, Ethernet RJ45, Service-Anschluss MicroUSB Typ-C

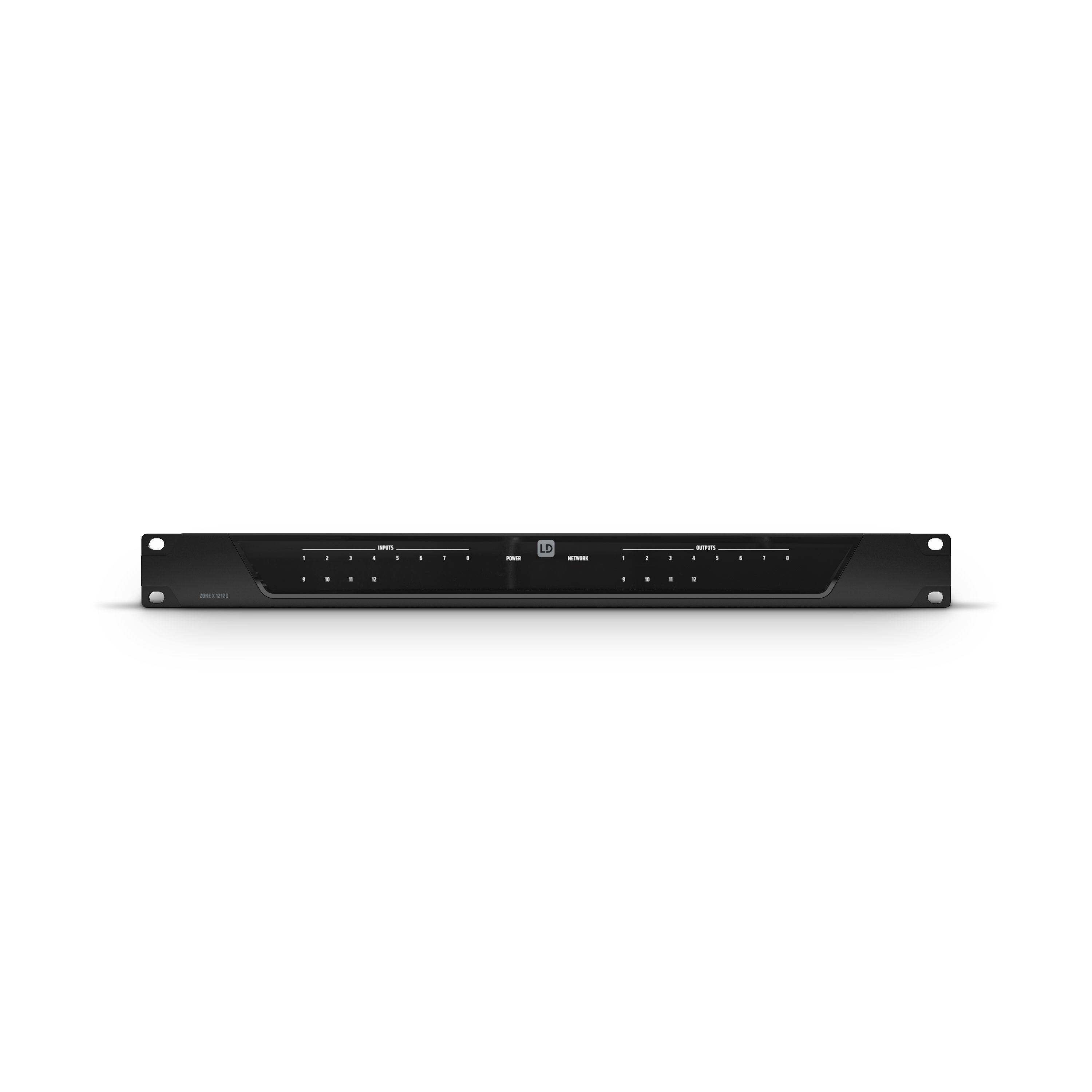

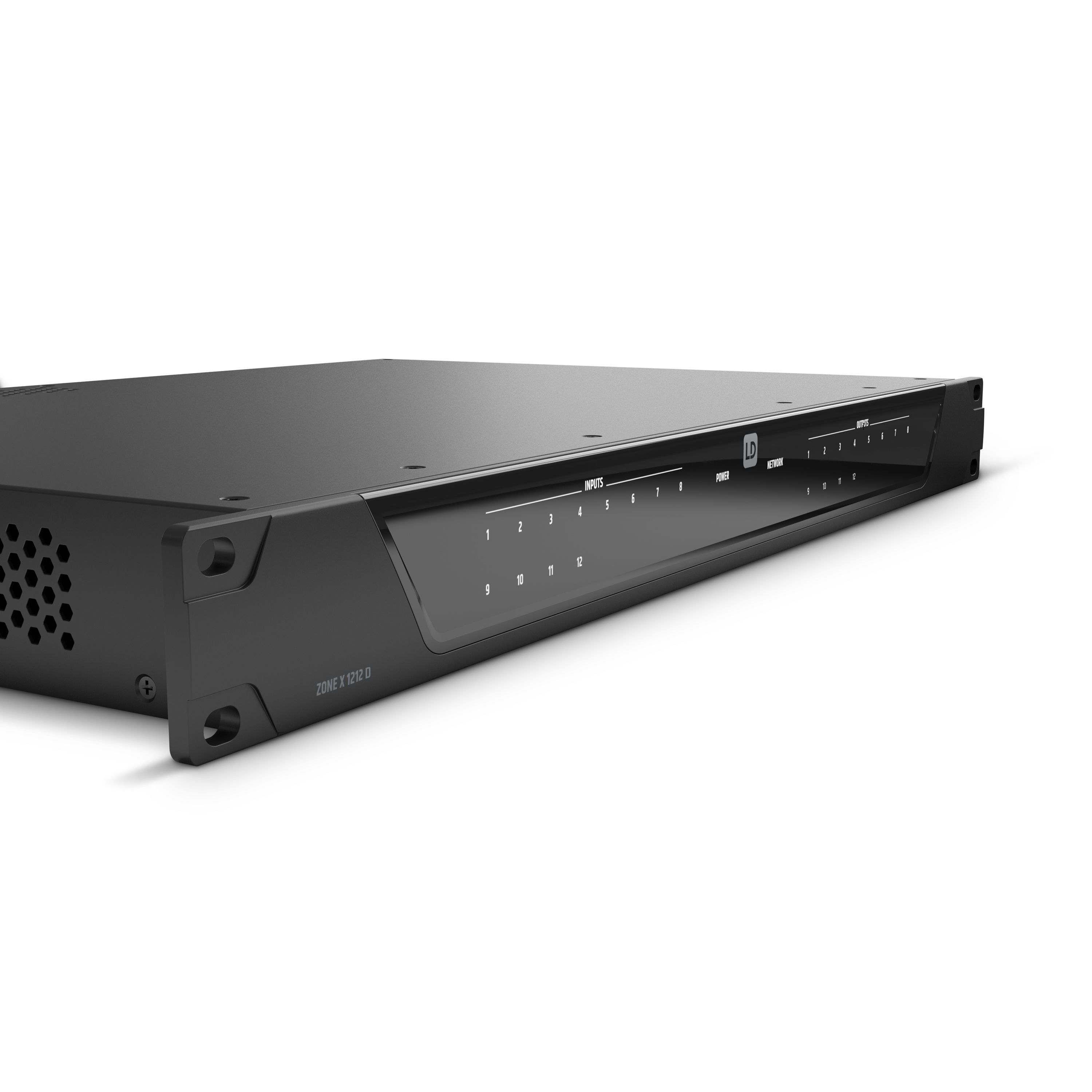

• Anzeigeelemente: Power, Eingänge 1–12 und Ausgänge 1–12: Signal-LED Weiß, Network

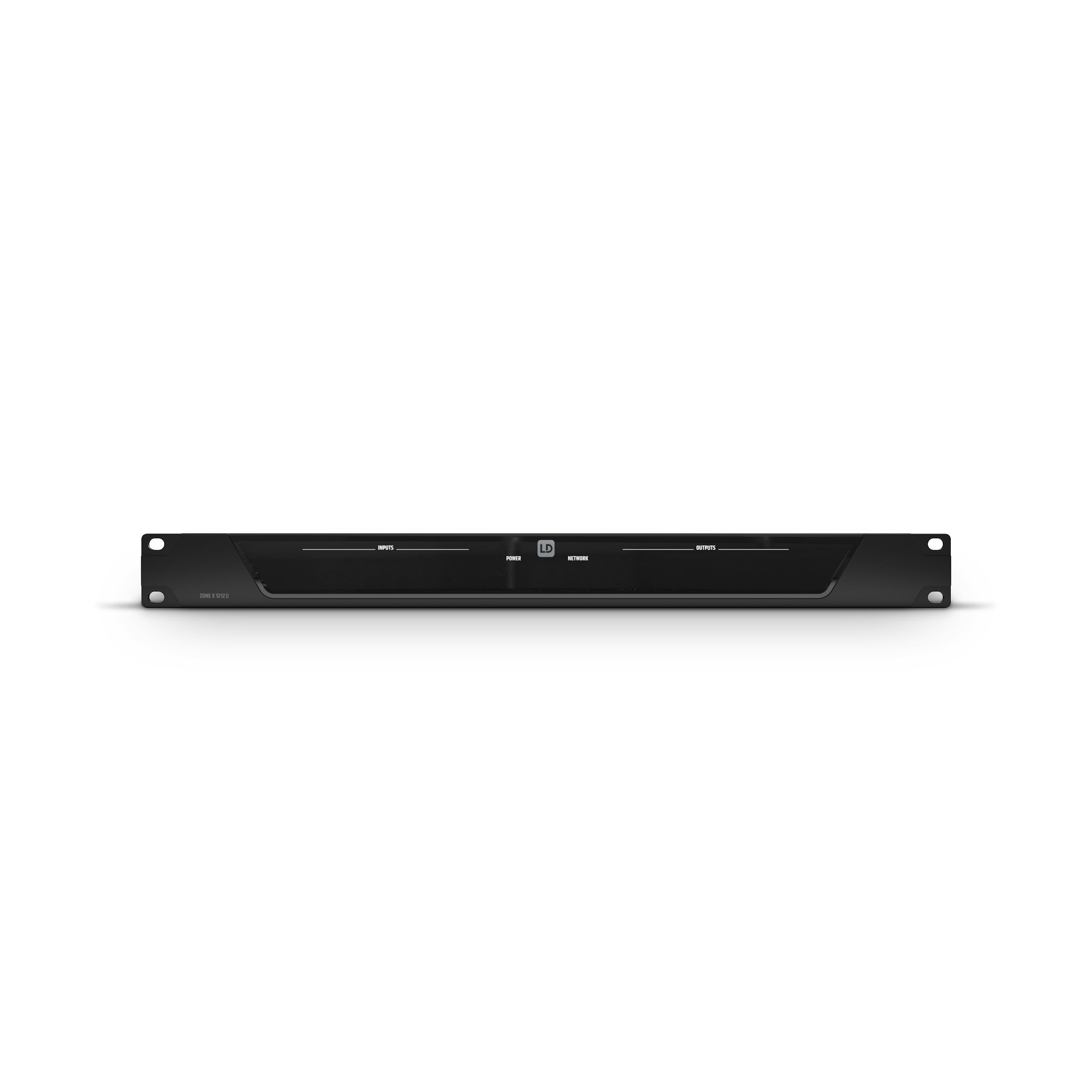

• Bedienelemente Vorderseite: Nein
• Bedienelemente Rückseite: IP Reset, Power On/Off
• Erweiterungssteckplatz: Für Ethernet (ZONEX1212), Ethernet + Dante (ZONEX1212D)
• Kühlung: Konvektion, passiv
• Stromversorgung: Weitbereichs-Schaltnetzteil
• Netzanschluss: 3-Pol-IEC-Netzanschluss (Kaltgerätebuchse)
• Betriebsspannung: 90–240 V AC; 50/60 Hz
• Eingangssicherung (Netz): T2,5 A L / 250 V
• Einschaltstrom Netz AUS-AN: 21 A
• Leistungsaufnahme im Ruhemodus: 23 W
• Max. Leistungsaufnahme: 60 W
• Betriebstemperatur: 0°C – 40°C; < 60% Luftfeuchtigkeit
• Breite: 19"-Rack (483 mm)
• Höhe: 1 HE (44,5 mm)
• Tiefe: 315 mm (mit Klemmblöcken)
• Eingangsempfindlichkeit, nominal: -22 dBu (Sinussignal, 1 kHz, Gain Max.)
• Eingangsübersteuerung, nominal: +20 dBu (Sinussignal, 1 kHz)
• Klirrfaktor (THD+N): Line IN–OUT, Gain 0 dB, +13 dBu Signal, 20 Hz–20 kHz
• Intermodulationsverzerrungen (SMPTE): < 0,01% (-10 dB unter Clip), Analyzer-Bandbreite 90 kHz
• Frequenzgang: 15 Hz – 22 kHz (+/-0,15 dB)
• Eingangsimpedanz: Line: 4 kOhm (symmetrisch)
• Geräuschspannungsabstand: > 117 dB @ +20 dBu, Gain 0 dB, 20 kHz Bandbreite, A-bewertet
• Dynamikbereich (DR AES17): 112 dB
• Kanalübersprechen: 120 dB @ 1 kHz, 105 dB @ 10 kHz, 120 dB @ 100 Hz
• CMRR IEC: > 60 dB (1 kHz)
• Max. Gain: 42 dB
• DSP: 40-Bit-Gleitkommaverarbeitung, Analog Devices Dual-Core SHARC+-Prozessor
• Systemlatenz: 4,3 ms
• AD/DA-Wandlerauflösung: 32 Bit
• AD/DA-Wandler-Abtastrate: 48 kHz
