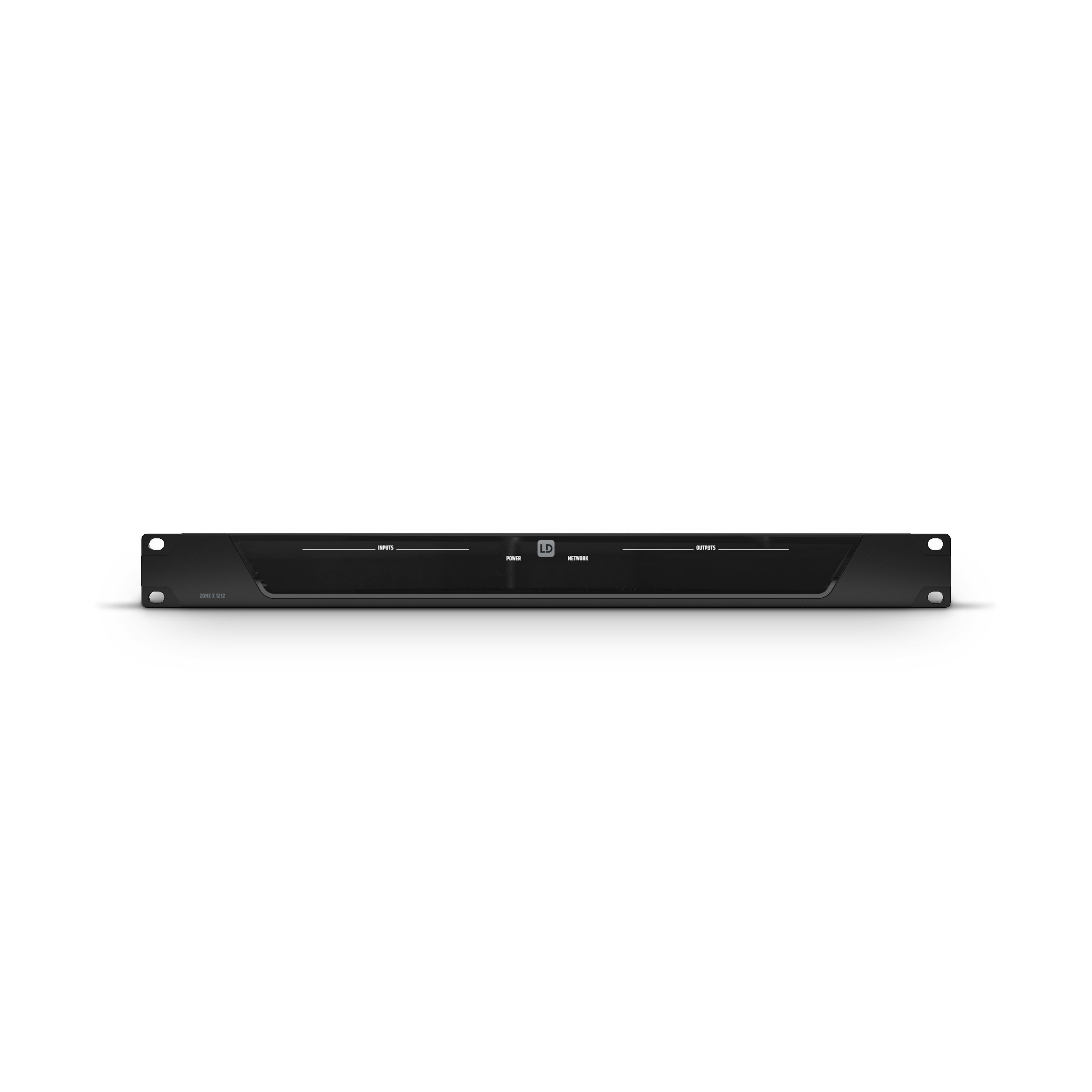

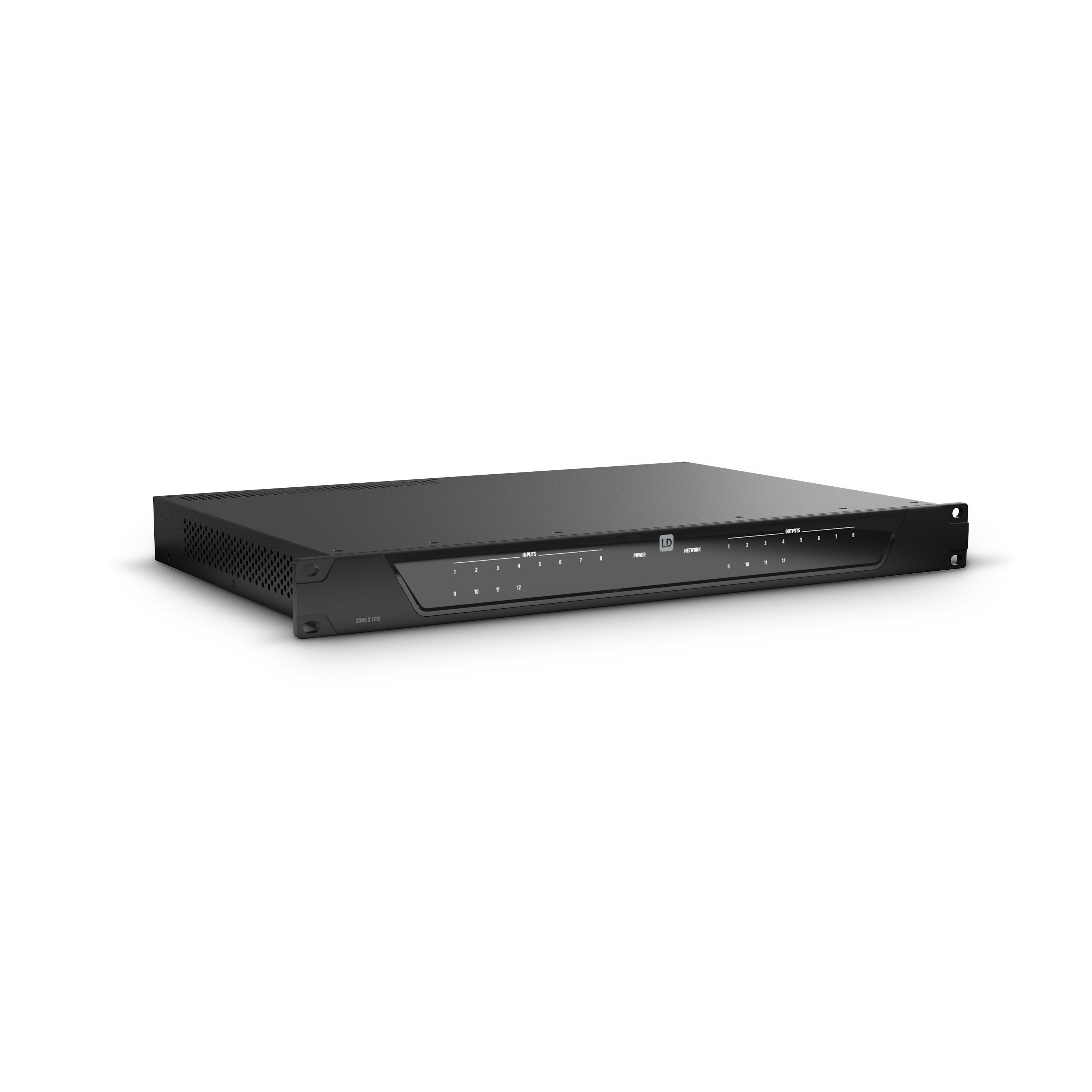

LD Systems ZONE X 1212

Der LD Systems ZONE X 1212 ist ein professioneller DSP-Matrixprozessor mit hybrider Architektur für anspruchsvolle Festinstallationen. Das System bietet 12 symmetrische Mic/Line-Eingänge und 12 symmetrische Line-Ausgänge und lässt sich dank seiner modularen DSP-Hybridarchitektur über verschiedene Templates an individuelle Installationsanforderungen anpassen. Die 40-Bit-Floating-Point-DSP-Engine mit Analog Devices Dual-Core SHARC+ und ARM Cortex A5-Prozessor garantiert höchste Rechenleistung bei minimaler Latenz von nur 4,3 ms.

Betrieben wird der ZONE X 1212 über ein aktuelles Linux-Betriebssystem, das maximale Stabilität und Flexibilität für professionelle Anwendungen sicherstellt. Die vollständige Konfiguration und Fernsteuerung erfolgt komfortabel über Ethernet mit der universellen Control-Software Xilica Designer (Mac/Windows). Optional ist eine Ethernet+Dante-Karte mit 64 x 64 Kanälen erhältlich, die Audio-over-IP-Anwendungen ermöglicht und Zugang zu einer weltweiten Kompatibilität mit Dante-fähigen Geräten verschiedenster Hersteller eröffnet.

Die Premium-Mikrofon-Vorverstärker und hochauflösenden 32-Bit-AD/DA-Wandler mit 48 kHz Abtastrate sorgen für audiophile Signalqualität in höchster Präzision. Zwölf Kanäle verfügen über separat zuschaltbare 48V-Phantomspeisung, sodass auch Kondensatormikrofone ohne externe Stromversorgung betrieben werden können. Der integrierte Event Scheduler ermöglicht kalendergesteuerte Workflows mit automatisierten Preset-Wechseln – ideal für Multi-Room-Installationen, Kirchen oder Beschallungsanlagen mit wechselnden Belegungsstrukturen.

Im 1-HE-Format (44,5 mm) mit 483 mm Breite und 315 mm Tiefe lässt sich der ZONE X 1212 platzsparend in jedes professionelle Rack integrieren. Das Weitbereichs-Schaltnetzteil mit 90–240 V AC und 50/60 Hz garantiert den Einsatz weltweit. Die konvektive Passivkühlung sorgt für geräuschlosen Betrieb ohne Lüfter – eine wesentliche Voraussetzung für den Einsatz in akustisch sensiblen Umgebungen wie Kirchen, Konferenzräumen oder Studioinstallationen.

Technische Zuverlässigkeit wird durch eine Geräuschspannungsabstand von >117 dB, einen dynamischen Bereich von 112 dB (AES17) und ein Kanalübersprechen von 120 dB @ 1 kHz belegt. Der Klirrfaktor (THD+N) von <0,01% und die CMRR von >60 dB bei 1 kHz definieren den Maßstab für professionelle Audioverarbeitung.

Highlights:

• DSP-Hybridarchitektur mit anpassbaren Templates für individuelle Installationsanforderungen
• 40-Bit-Floating-Point-DSP-Engine mit Analog Devices Dual-Core SHARC+ und ARM Cortex A5 Prozessor
• für maximale Stabilität und Flexibilität
• Premium-Mikrofon-Vorverstärker und hochauflösende 32-Bit-AD/DA-Wandler (48 kHz)
• 12 symmetrische Mic/Line-Eingänge mit separat zuschaltbarer 48V-Phantomspeisung pro Kanal
• 12 symmetrische Line-Ausgänge für flexible Signalverteilung
• 8 GPI- und 8 GPO-Logic-Ports für automatisierte Schaltvorgänge und Fremdgeräte-Integration
• Ethernet-Schnittstelle zur Fernsteuerung über Xilica Designer; optionale Ethernet+Dante-Karte (64 x 64 Kanäle)
• Integrierter Event Scheduler für kalendergesteuerte Workflows und automatisierte Preset-Wechsel
• Systemlatenz von nur 4,3 ms für Echtzeit-Anwendungen
• 1-HE-Format mit konvektiver Passivkühlung für geräuschlosen Betrieb
• Weitbereichs-Netzteil (90–240 V AC) für weltweiten Einsatz

Technische Daten:

• Produktart: DSP-Audio-Matrix für die Festinstallation

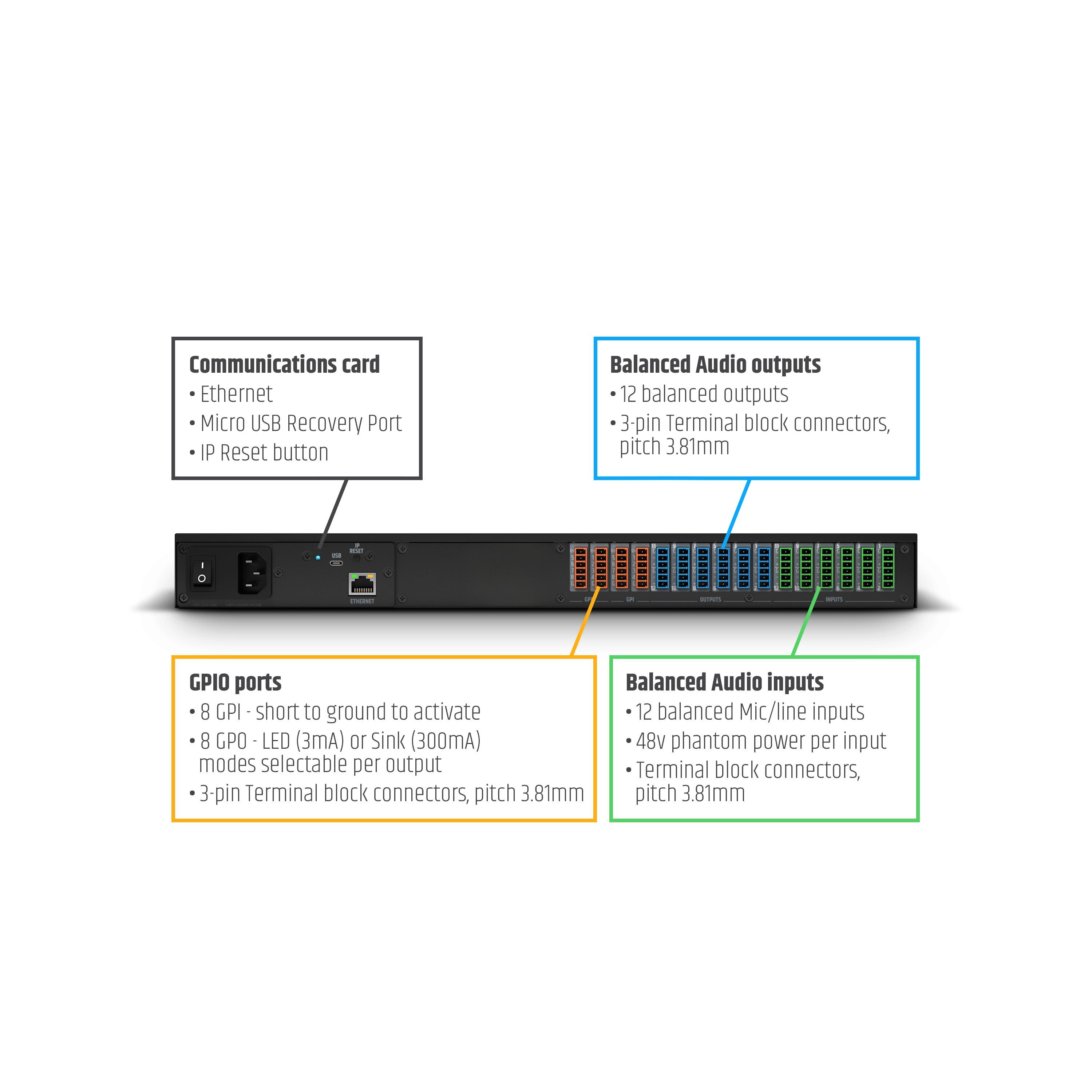

• Audio-Eingänge: 12 symmetrische Mic/Line-Eingänge mit 48V-Phantomspeisung
• Audio-Ausgänge: 12 symmetrische Line-Ausgänge
• Logik-Eingänge: 8 GPI (Aktivierung über Masseschluss)
• Logik-Ausgänge: 8 GPO (Modi: LED 3 mA / Sink 300 mA)
• DSP-Prozessor: 40-Bit-Gleitkommaverarbeitung, Analog Devices Dual-Core SHARC+, ARM Cortex A5
• Betriebssystem: Linux
• AD/DA-Wandler: 32 Bit, 48 kHz
• Systemlatenz: 4,3 ms
• Max. Gain: 42 dB
• Eingangsempfindlichkeit nominal: -22 dBu (Sinussignal, 1 kHz, Gain Max.)
• Eingangsübersteuerung nominal: +20 dBu (Sinussignal, 1 kHz)
• Klirrfaktor (THD+N): <0,01% (Line IN–OUT, Gain 0 dB, +13 dBu, 20 Hz–20 kHz)
• Intermodulationsverzerrungen (SMPTE): <0,01% (-10 dB unter Clip, Analyzer-Bandbreite 90 kHz)
• Frequenzgang: 15 Hz – 22 kHz (+/-0,15 dB)
• Eingangsimpedanz (Line): 4 kOhm (symmetrisch)
• Geräuschspannungsabstand: >117 dB @ +20 dBu, Gain 0 dB, 20 kHz Bandbreite, A-bewertet
• Dynamikbereich (DR AES17): 112 dB
• Kanalübersprechen: 120 dB @ 1 kHz, 105 dB @ 10 kHz, 120 dB @ 100 Hz
• CMRR (IEC): >60 dB (1 kHz)

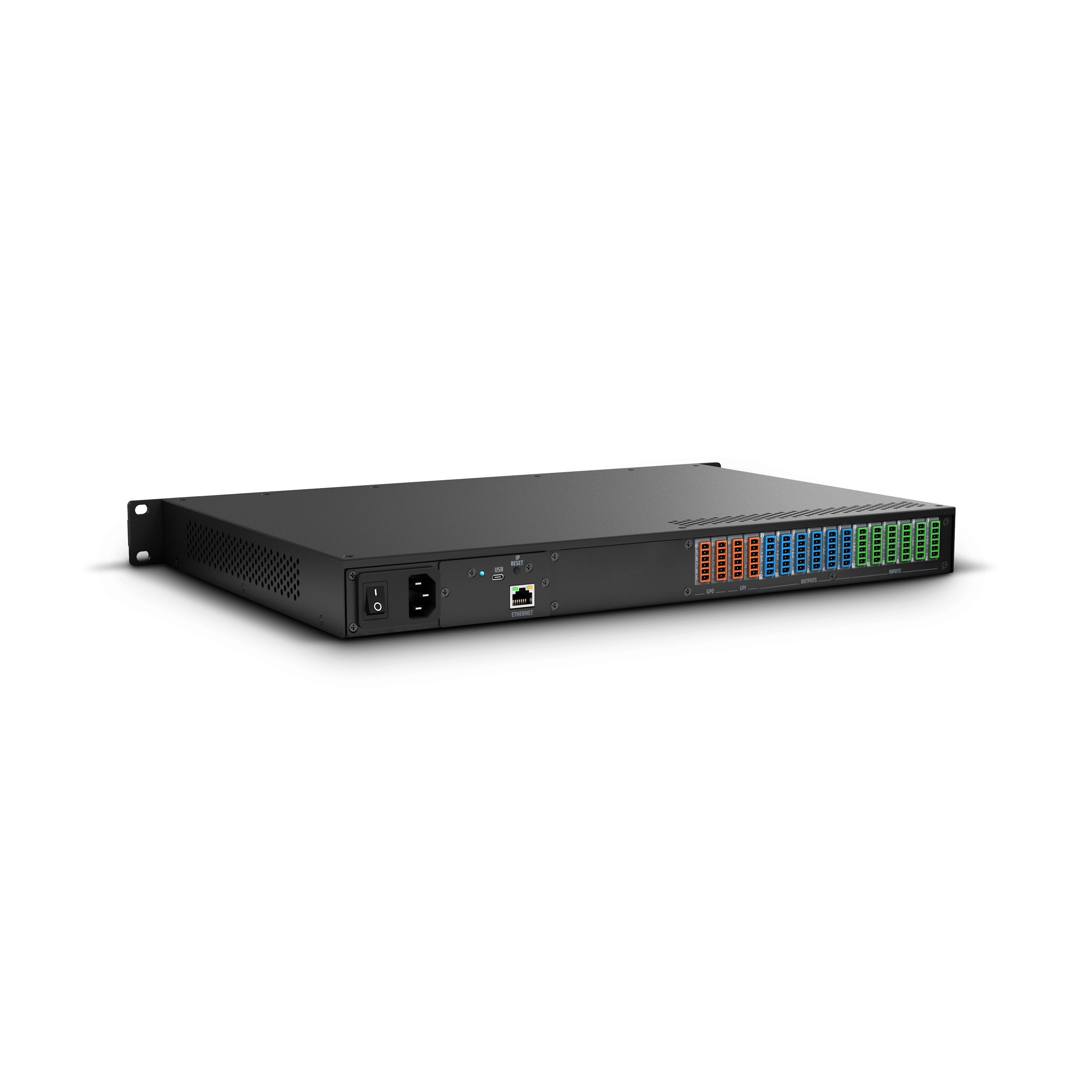

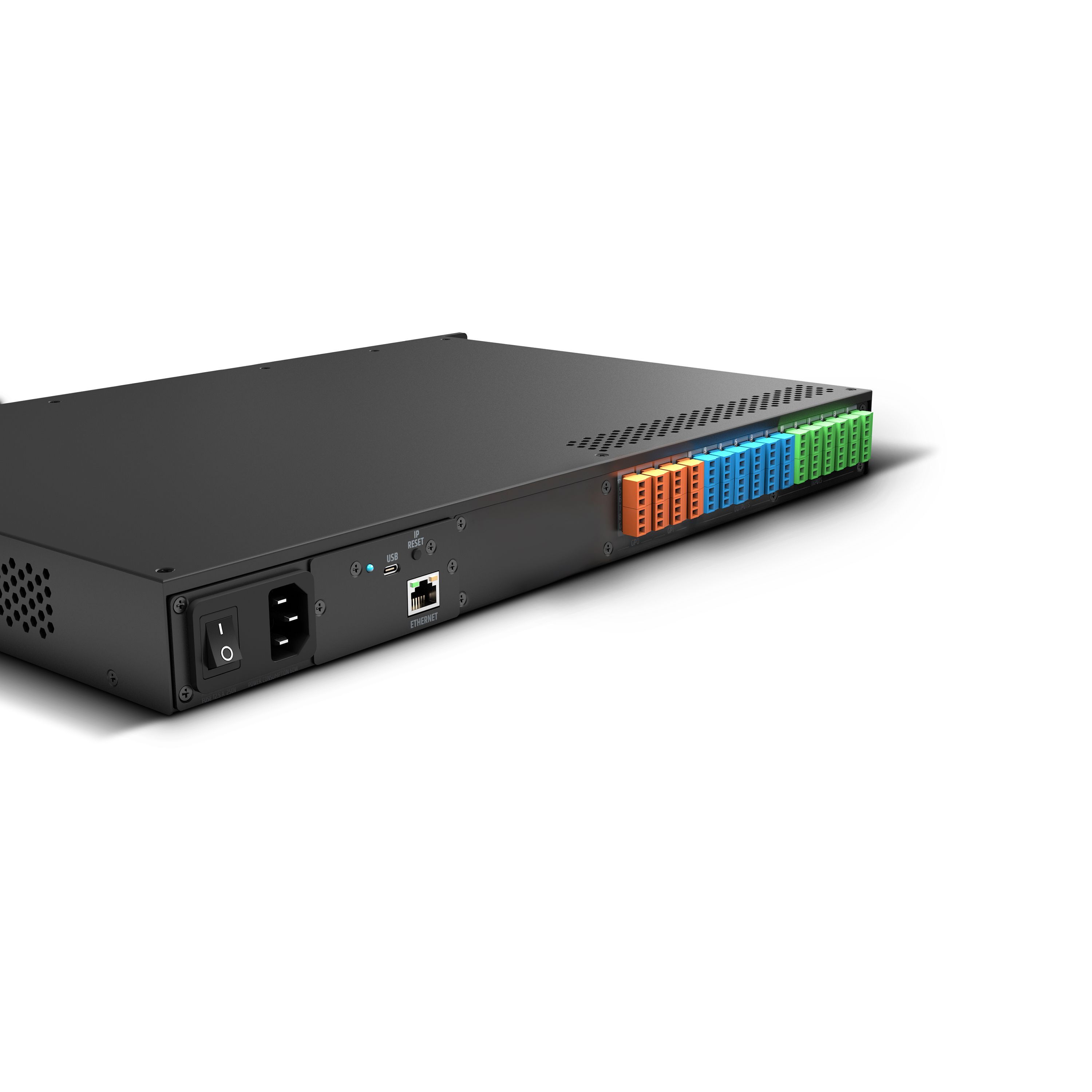

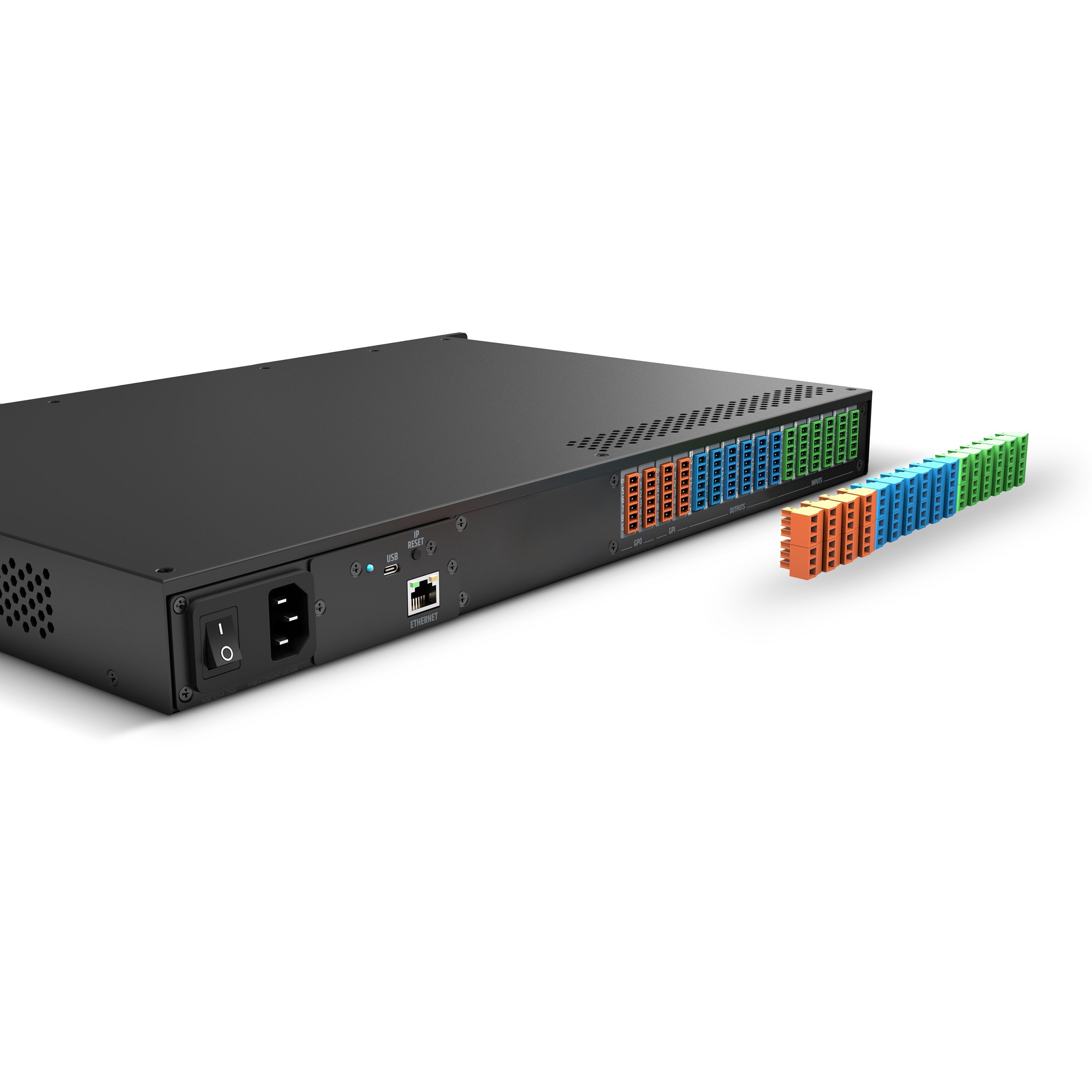

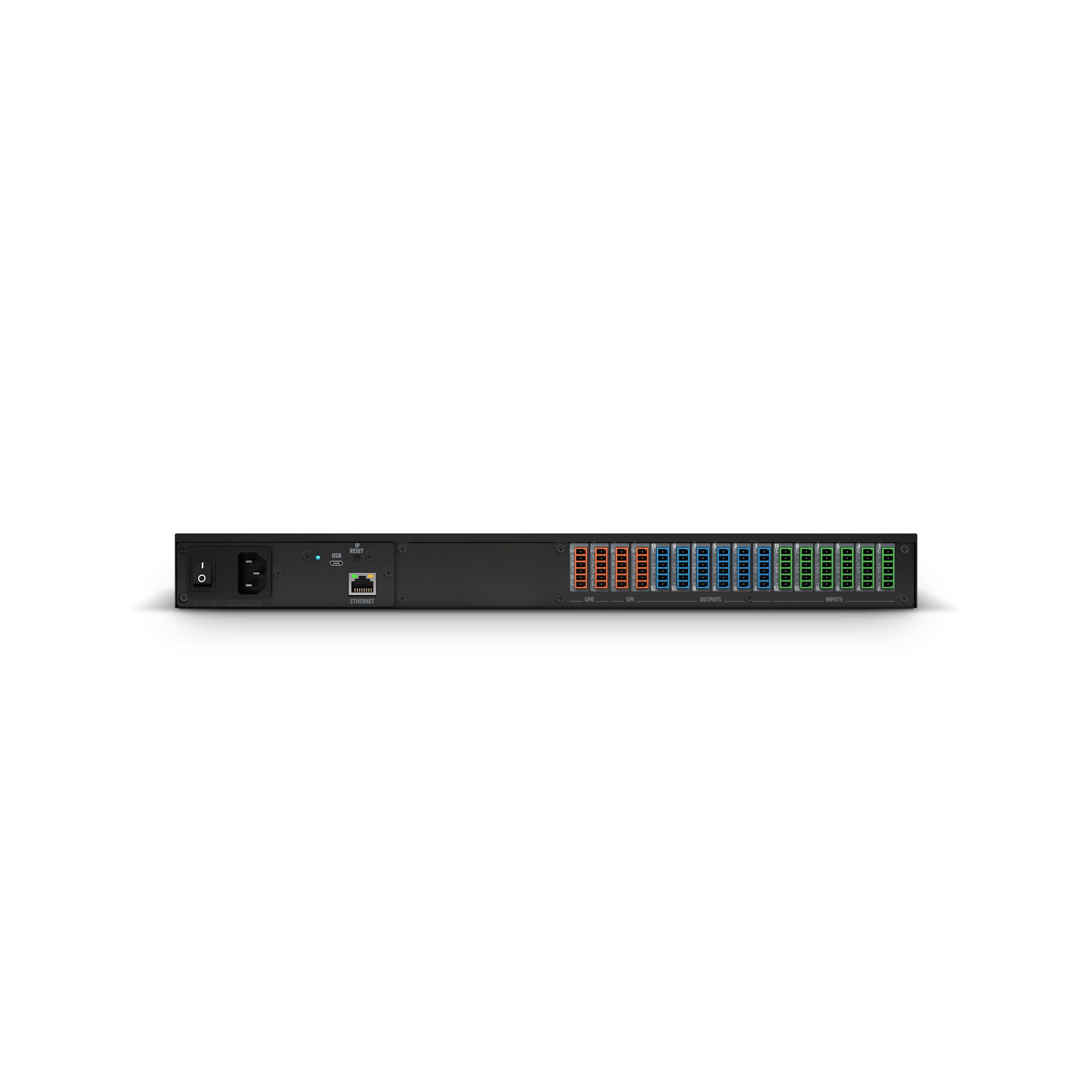

• Anschlüsse: 3-Pol-Klemmblock (3,81 mm) für Ein-/Ausgänge, Ethernet RJ45, Service-Anschluss MicroUSB Typ-C
• Erweiterungssteckplatz: Ethernet (ZONEX1212), Ethernet + Dante (ZONEX1212D)
• Netzwerk: Ethernet (optionale Dante-Karte: 64 x 64 Kanäle)
• Kühlung: Konvektion, passiv
• Stromversorgung: Weitbereichs-Schaltnetzteil
• Netzanschluss: 3-Pol-IEC-Netzanschluss (Kaltgerätebuchse)
• Betriebsspannung: 90–240 V AC; 50/60 Hz
• Eingangssicherung (Netz): T2,5 A L / 250 V
• Einschaltstrom Netz AUS-AN: 21 A
• Leistungsaufnahme im Ruhemodus: 23 W
• Max. Leistungsaufnahme: 60 W
• Betriebstemperatur: 0°C – 40°C; <60% Luftfeuchtigkeit
• Format: 19"-Rack (483 mm), 1 HE (44,5 mm), 315 mm Tiefe (mit Klemmblöcken)

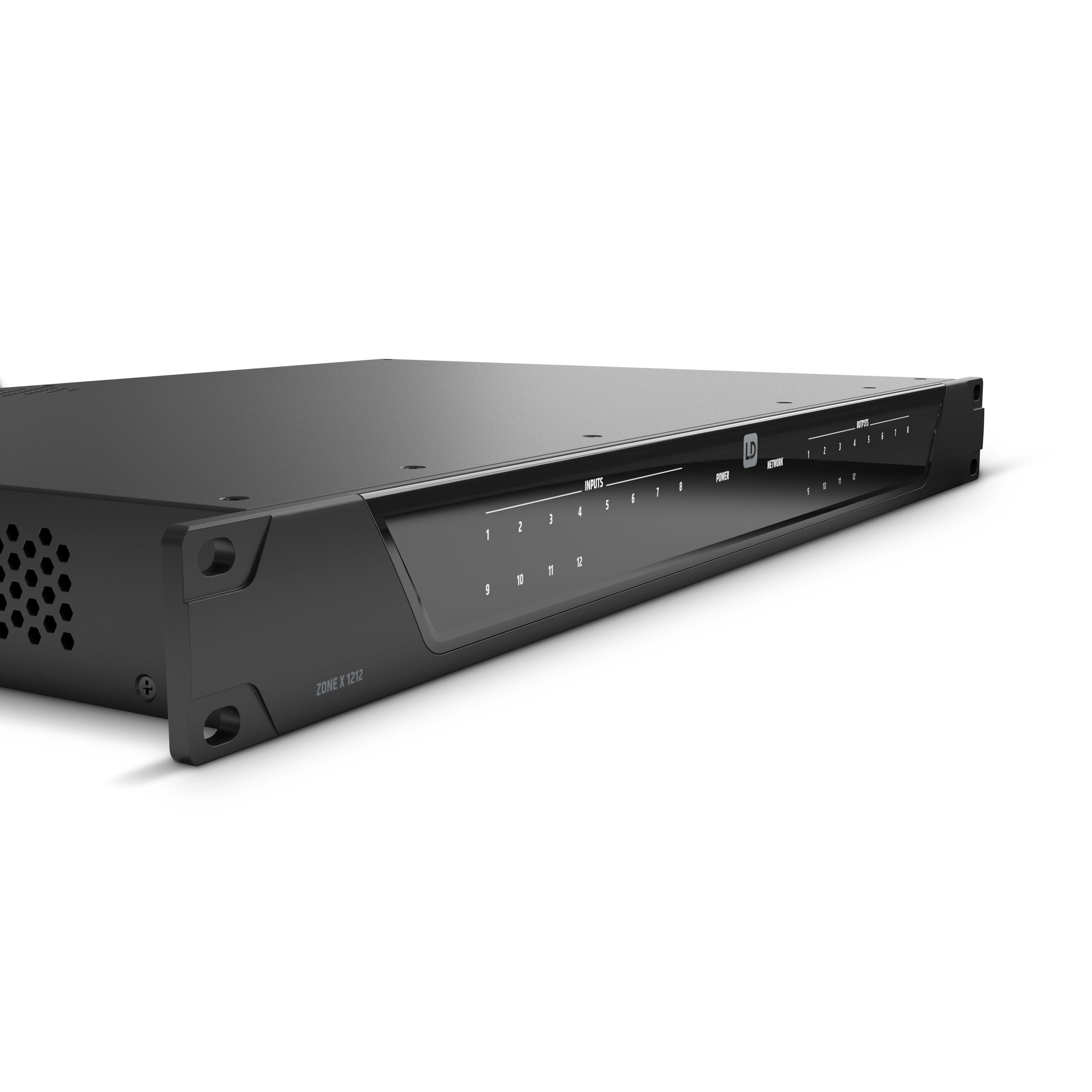

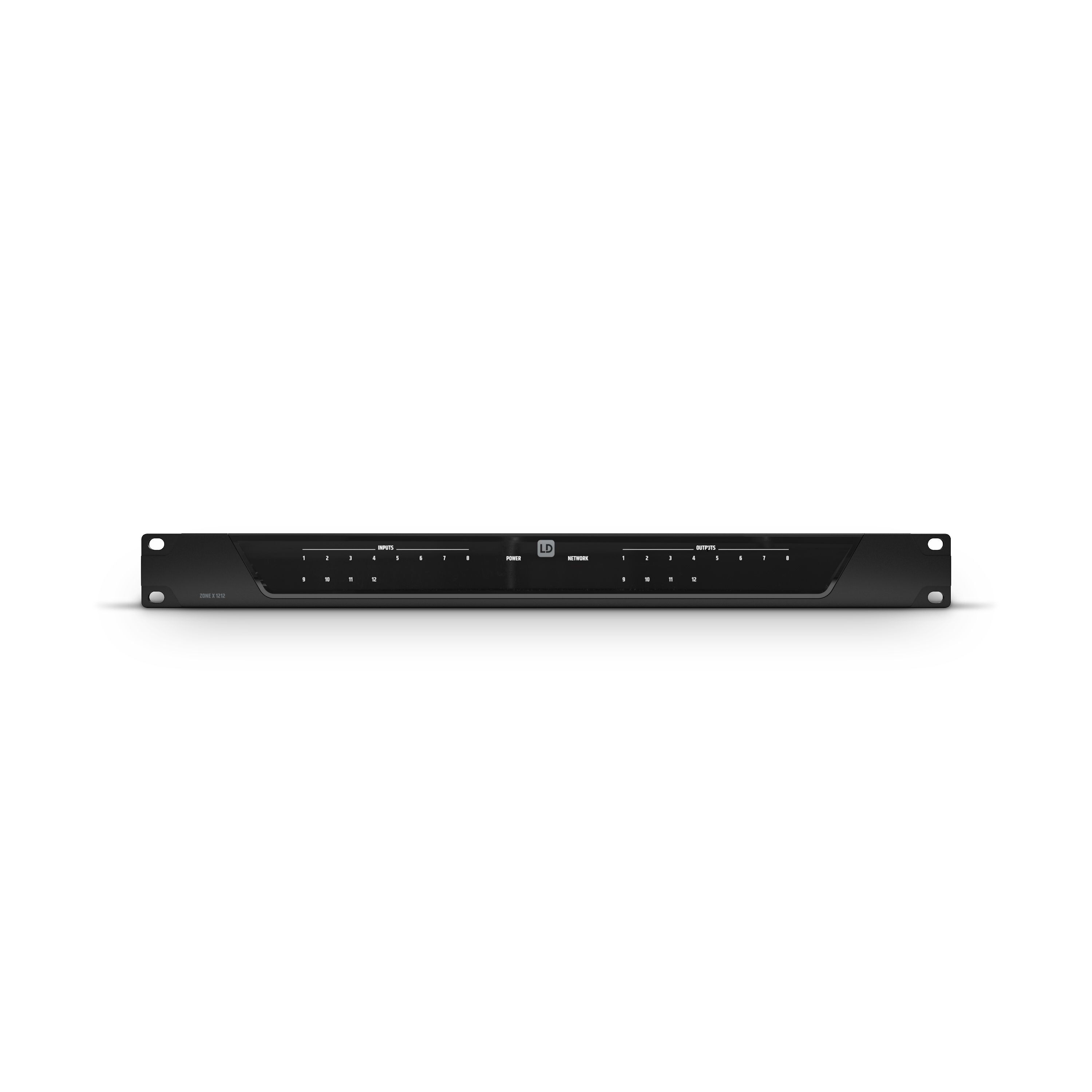

• Anzeigeelemente: Power, Eingänge 1–12 und Ausgänge 1–12 (Signal-LED Weiß), Network
• Bedienelemente Vorderseite: Nein
• Bedienelemente Rückseite: IP Reset, Power On/Off
• Software: Xilica Designer (Mac/Windows)
