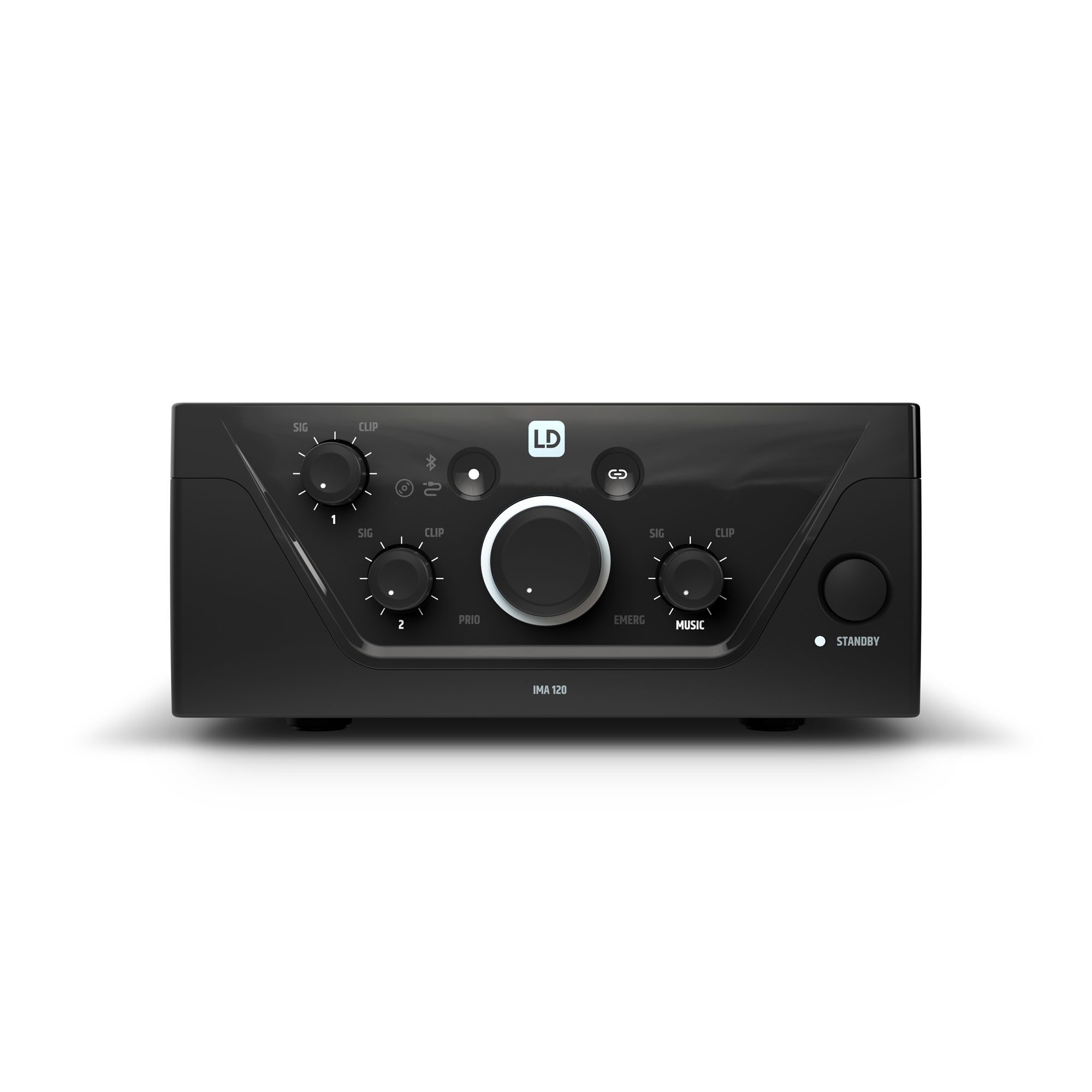

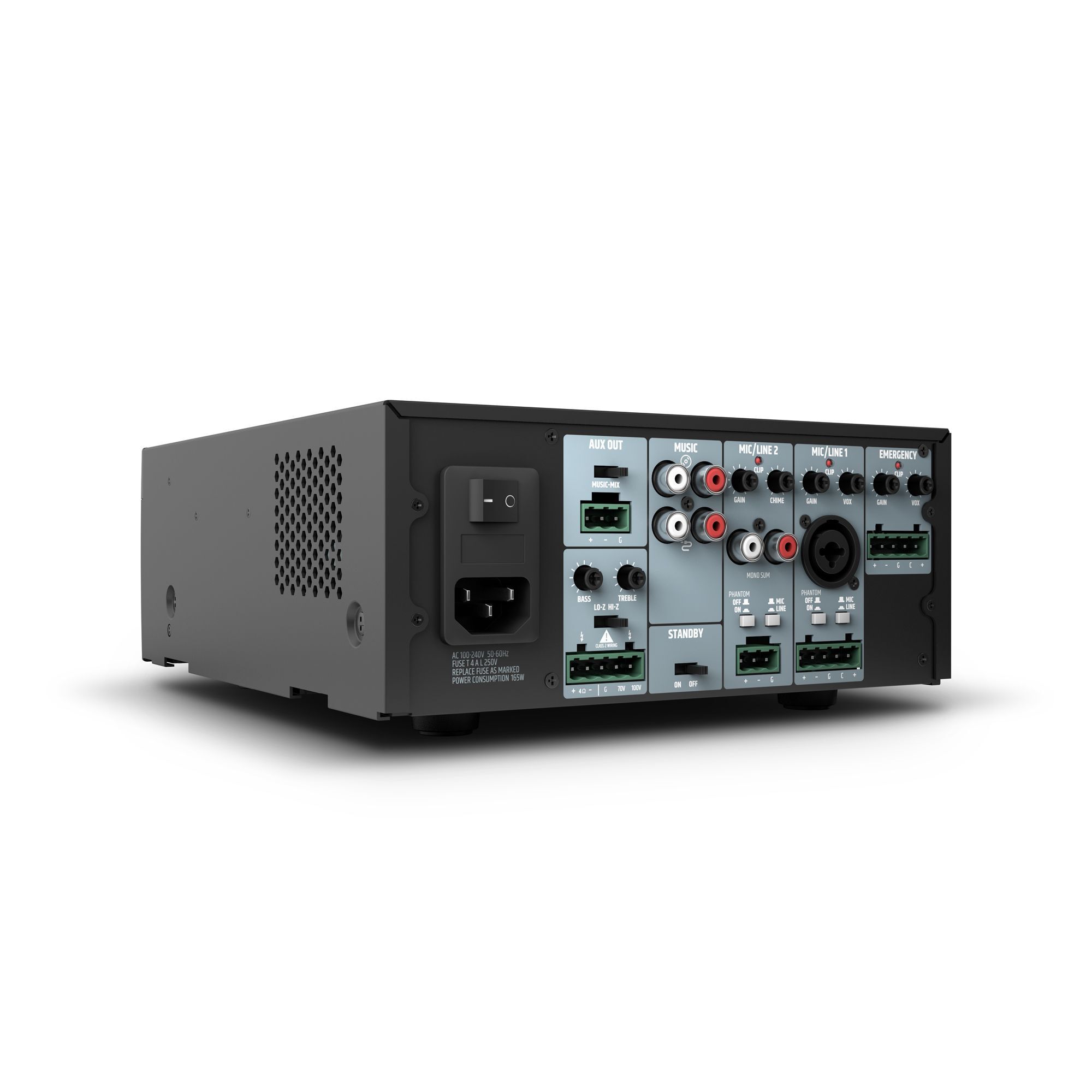

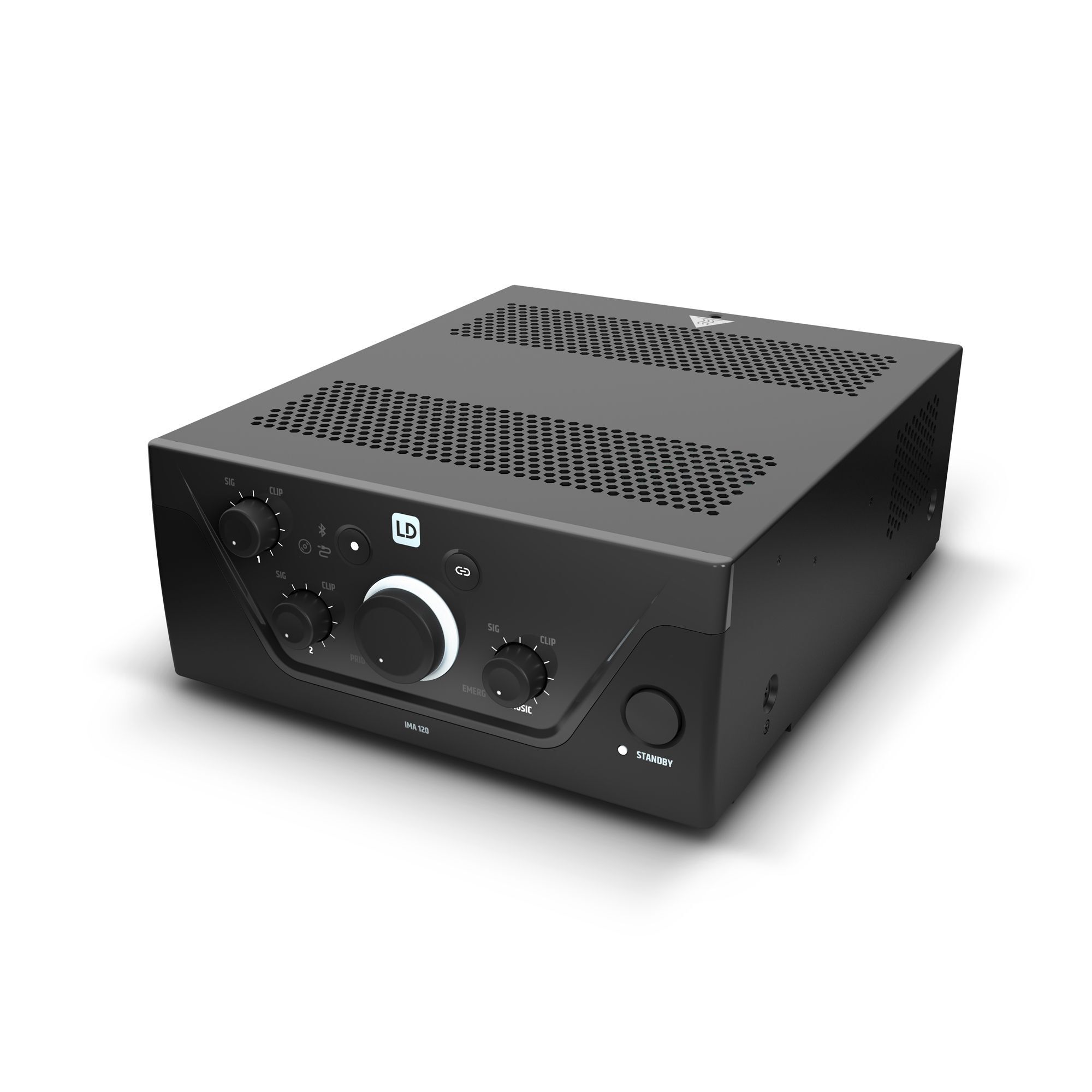

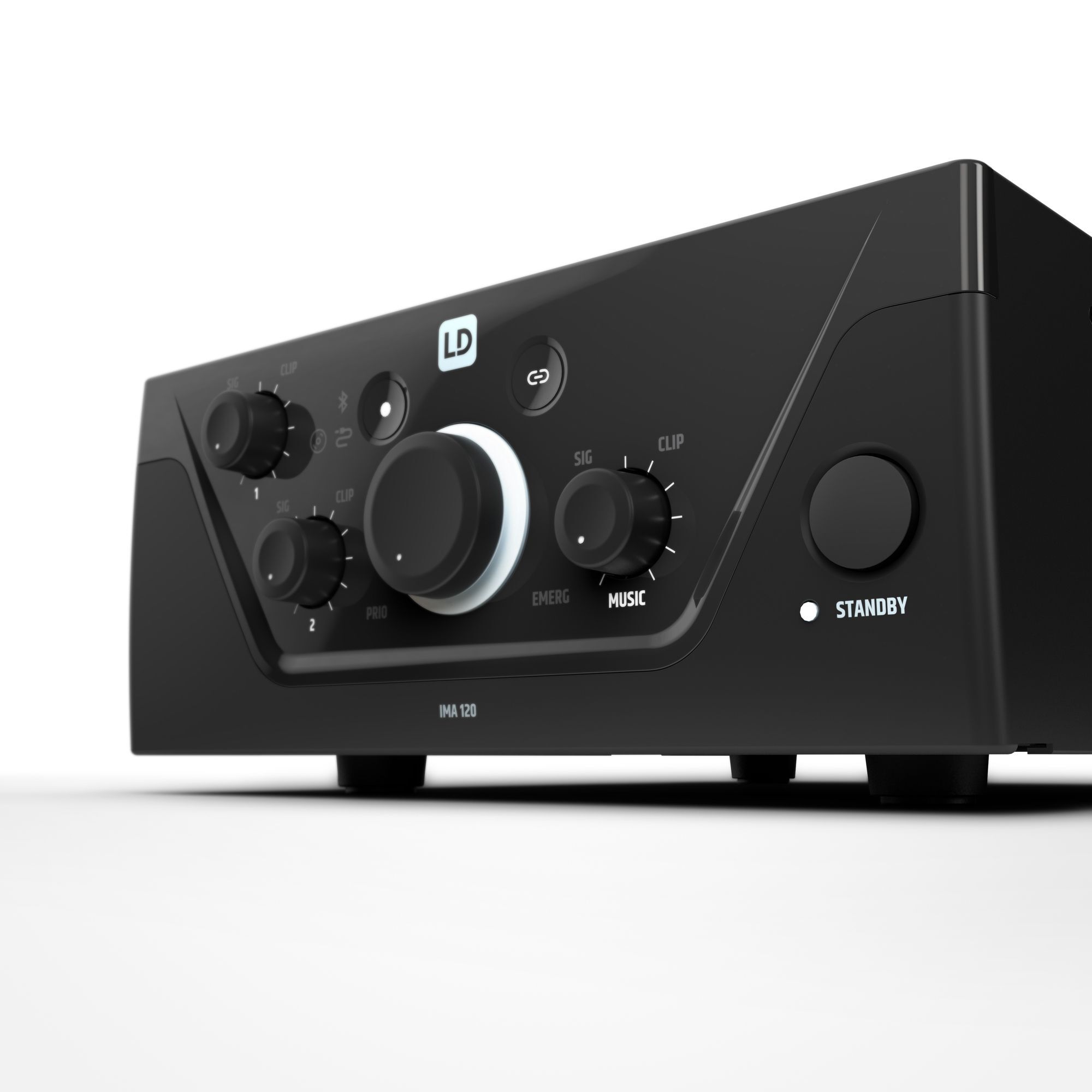

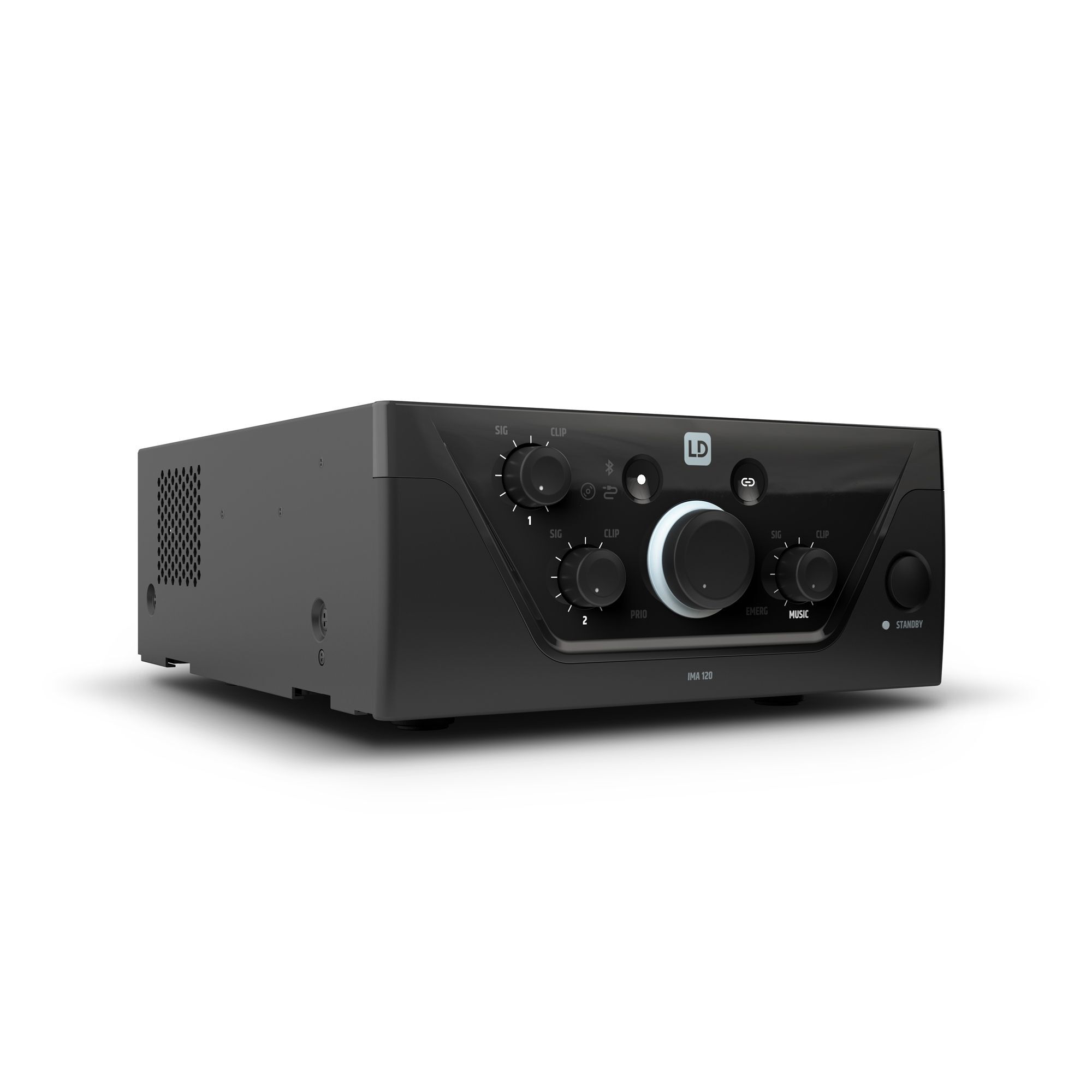

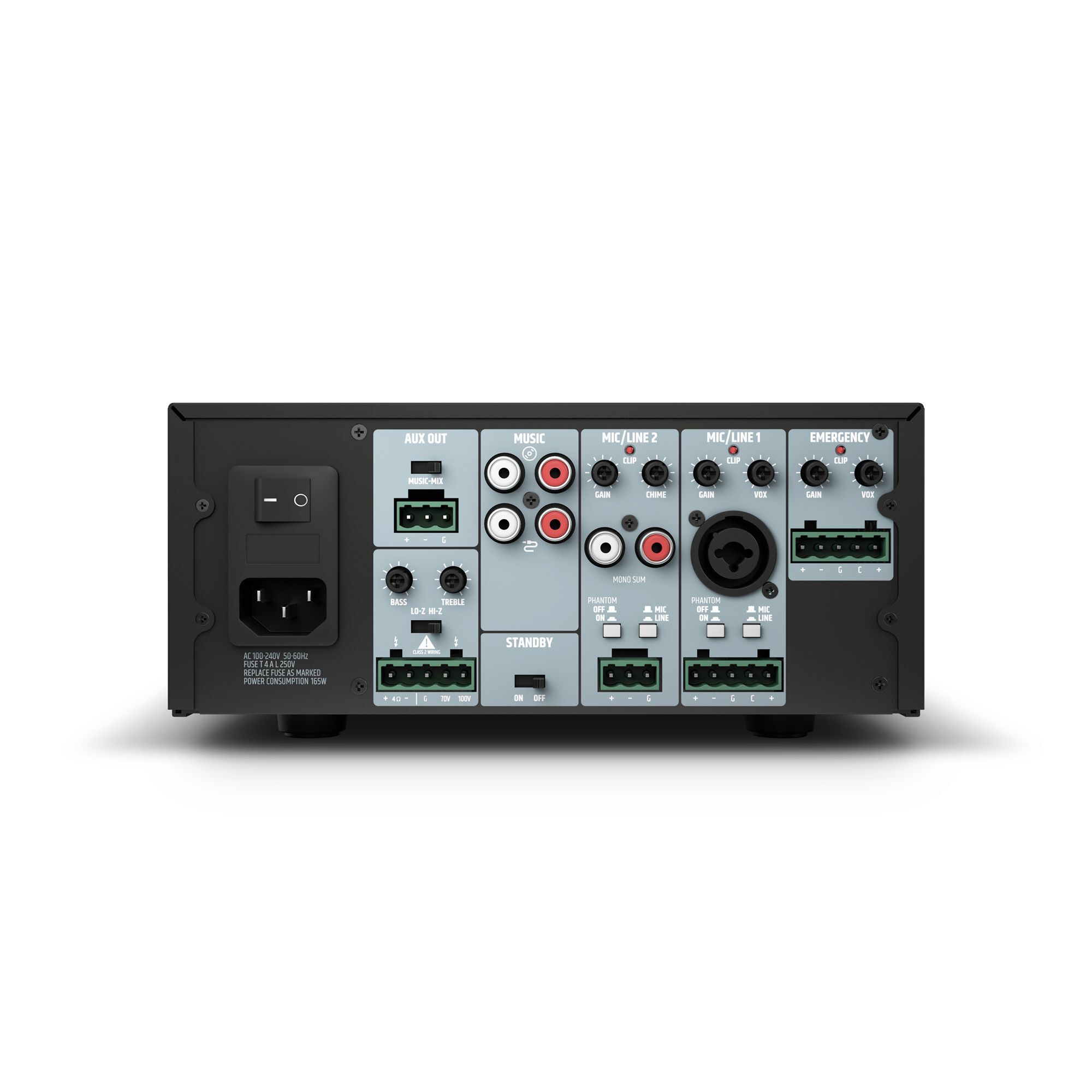

LD Systems IMA 120 Installation Mischverstärker 120W 4 Ohm / 100 V / 70 V

Der LD Systems IMA 120 ist ein vielseitiger Installation Mischverstärker der professionellen Klasse mit einer Ausgangsleistung von 120 W bei 4 Ohm und Schaltausgängen für 70 V und 100 V. Kompaktiert in einem robusten 9,5-Zoll-Gehäuse, bietet das Gerät eine umfassende Signalverarbeitung für kommerzielle und industrielle Anwendungen. Der Class-D-Verstärker garantiert hohe Effizienz und zuverlässige Dauerbetriebstauglichkeit.

Das System verfügt über vier Prioritätsstufen, die eine nahtlose Integration von Notfallsignalen, Mikrofonquellen und Musikprogrammen ermöglichen. Zwei unabhängige Schließerkontakte erlauben die stufenlose Priorisierung: Ein Kontakt stummschaltet alle Signalquellen für Notrufe und Durchsagen, der zweite priorisiert Mikrofon-Eingänge gegenüber der Musikwiedergabe. Die intuitive Bedienung über kapazitive Tasten vereinfacht die Quellenauswahl und das Bluetooth-Pairing erheblich.

Der IMA 120 bietet zwei Mic/Line-Eingänge mit umschaltbarer Phantomspeisung (24 V) sowie Line-Eingänge über Cinch-Buchsen inklusive Bluetooth 4.0-Schnittstelle für drahtlose Musikwiedergabe. Ein symmetrischer AUX-Ausgang mit Music-Mix-Umschaltung ermöglicht die Ansteuerung externer Verstärker, aktiver Subwoofer oder Warteschleifenmusik-Systeme. Der 2-Band-EQ mit getrennten Reglern für Bass und Höhen (±10 dB) sichert optimale Klanganpassung.

Der Auto-Standby-Modus reduziert den Energieverbrauch auf weniger als 1 Watt im Standby und trägt zu langfristiger Betriebskosteneinsparung bei. Das universelle Schaltnetzteil akzeptiert Betriebsspannungen von 100 V bis 240 V AC (50/60 Hz) und gewährleistet den weltweiten Einsatz.

Umfassende Schutzschaltungen – darunter Überspannungsschutz, Kurzschlussschutz, Audio-Limiter und Überhitzungsschutz – sichern das Gerät und die angeschlossenen Lautsprecher in jedem Einsatzszenario. Die Konvektionskühlung sorgt für laufende Geräteleise und zuverlässige Wärmeabfuhr ohne Lüfterlärm.

Highlights:

• 120 W Class-D-Verstärker mit LO-Z/HI-Z-Umschaltung und 4 Ohm / 70 V / 100 V Ausgängen
• Vier Prioritätsstufen für vielfältige Integrationsmöglichkeiten in Festinstallationen
• Notfalleingang mit Schließerkontakt und zuschaltbarer Stummschaltung aller Signalquellen
• 2 Mic/Line-Eingänge mit umschaltbarer 24 V Phantomspeisung und zuschaltbarer Gong-Funktion
• Bluetooth 4.0-Schnittstelle plus 2 Cinch-Line-Eingänge für flexible Musikquellenanbindung
• Symmetrischer AUX-Ausgang mit Music-Mix-Umschaltung für externe Verstärker und Subwoofer
• 2-Band-EQ (Bass ±10 dB bei 100 Hz / Höhen ±10 dB bei 10 kHz) für präzise Klangregelung
• Zuschaltbarer Auto-Standby-Modus mit geringerem Stromverbrauch (unter 1 W im Standby)
• Kapazitive Bedienelemente für intuitive Quellenwahl und Bluetooth-Pairing
• Umfassende Schutzschaltungen: Überspannung, Kurzschluss, Audio-Limiter, Überhitzung
• Universelles Schaltnetzteil 100–240 V AC für den weltweiten Einsatz
• Kompaktes 9,5-Zoll-Gehäuse mit Konvektionskühlung für leisen Dauerbetrieb

Technische Daten:

• Produktart: Installation Mischverstärker
• Verstärkertyp: Class-D
• Verstärkerausgänge: Low-Z: 4 Ohm (Mindestlast), High-Z: 70 V / 100 V
• RMS-Leistung: 125 W (Sinus-Dauersignal, 1 kHz, 4 Ohm Last)
• Peak-Leistung: 135 W (100 msec Sine 1 kHz Burst @ 4 Ohm)
• Frequenzbereich: 60 Hz – 20 kHz (HI-Z, -3 dB), 20 Hz – 20 kHz (LO-Z, -3 dB)
• Notfalleingang: 1 symmetrischer Line-Eingang, -15 dBu Empfindlichkeit, 20 dBu Begrenzung
• Prioritäts-Kontaktschlüss: +5 V DC, NO-Kontakt (Schließer), 5-polige Klemme
• Mic/Line-Eingänge 1: 5-polige Klemme, XLR/6,3 mm Klinke, Mic: -40 dBu / Line: -17 dBu
• Mic/Line-Eingänge 2: 1x zweifach Cinch Mono summiert, 3-poliger Anschlussblock
• Phantomspeisung: +24 V, 10 mA, umschaltbar
• Gong-Funktion: Zuschaltbar für Mic/Line-Kanal 1
• Musik-Eingänge: 2x unsymmetrische Cinch, Mono-summiert, -6,22 dBV
• Bluetooth: 4.0, Monosumme
• AUX-Ausgang: 3-poliger Anschlussblock, max. 22 dB Verstärkung, Music-Mix-Umschaltung
• Tonregler: Bass ±10 dB (100 Hz), Höhen ±10 dB (10 kHz)
• Netzteil: Schaltnetzteil, 100–240 V AC / 50–60 Hz
• Leistungsaufnahme max.: 165 W (bei 4 Ohm Last)
• Leistungsaufnahme Leerlauf: 13 W
• Leistungsaufnahme Standby: unter 1 W
• Automatischer Standby: 20 Min. Zeitüberschreitung
• Betriebstemperatur: 0 °C – 40 °C, < 85 % Luftfeuchtigkeit
• Abmessungen (B x H x T): 210 x 95 x 266,76 mm (inkl. Gummifüße)
• Schutzschaltungen: Überspannung, Kurzschluss, Audio Limiter, Überhitzung
• Kühlung: Konvektion
• Optionales Zubehör: Rack-Montagematerial
