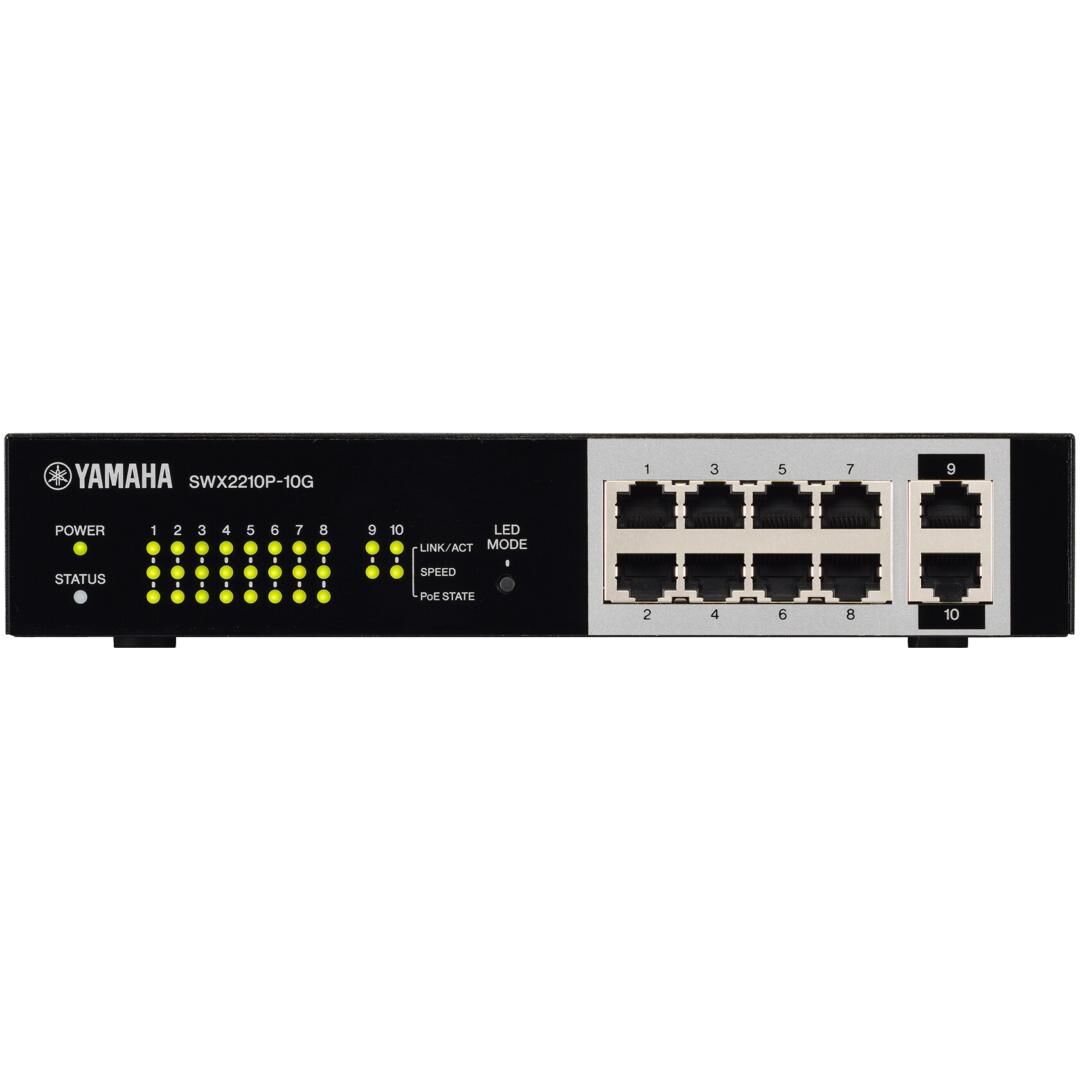

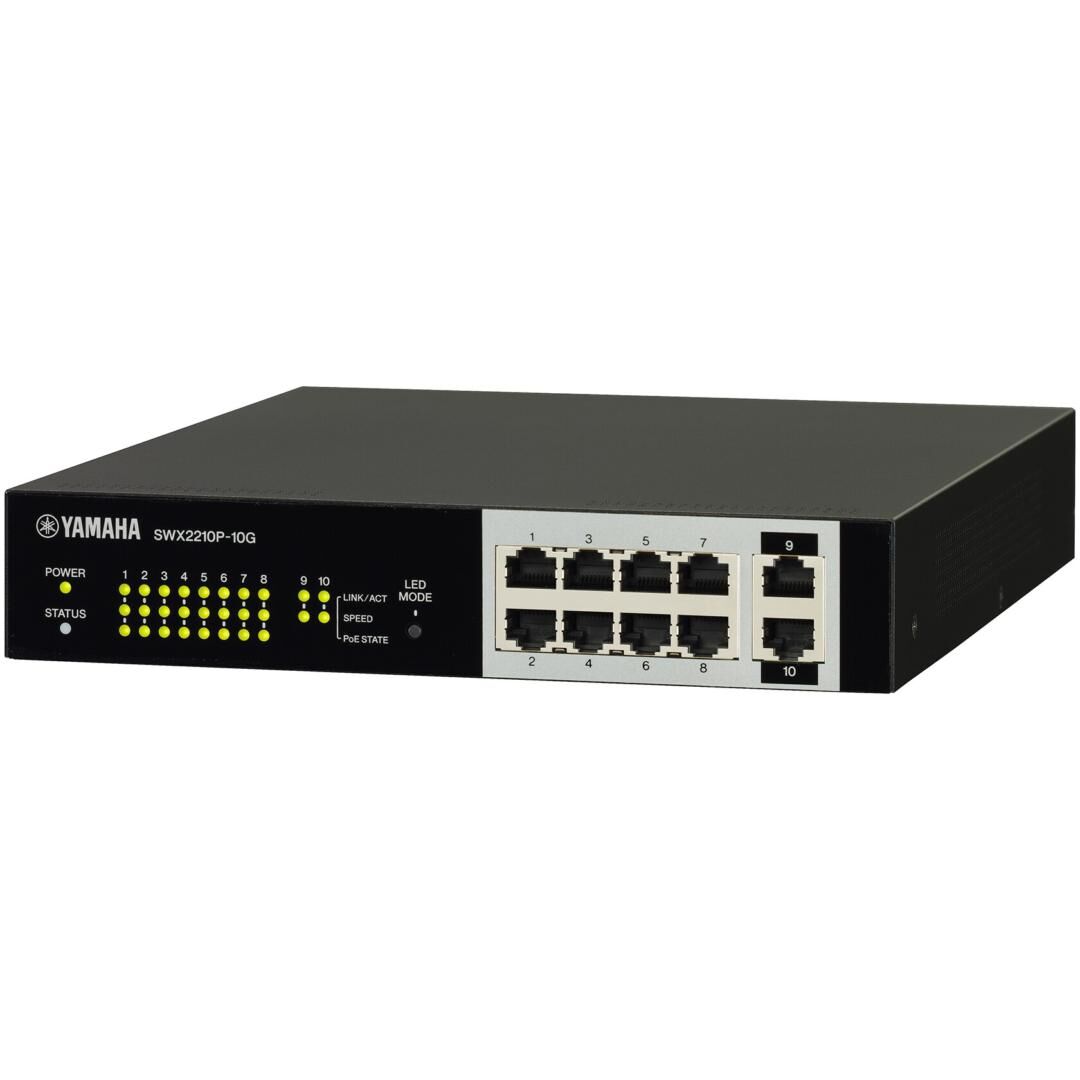

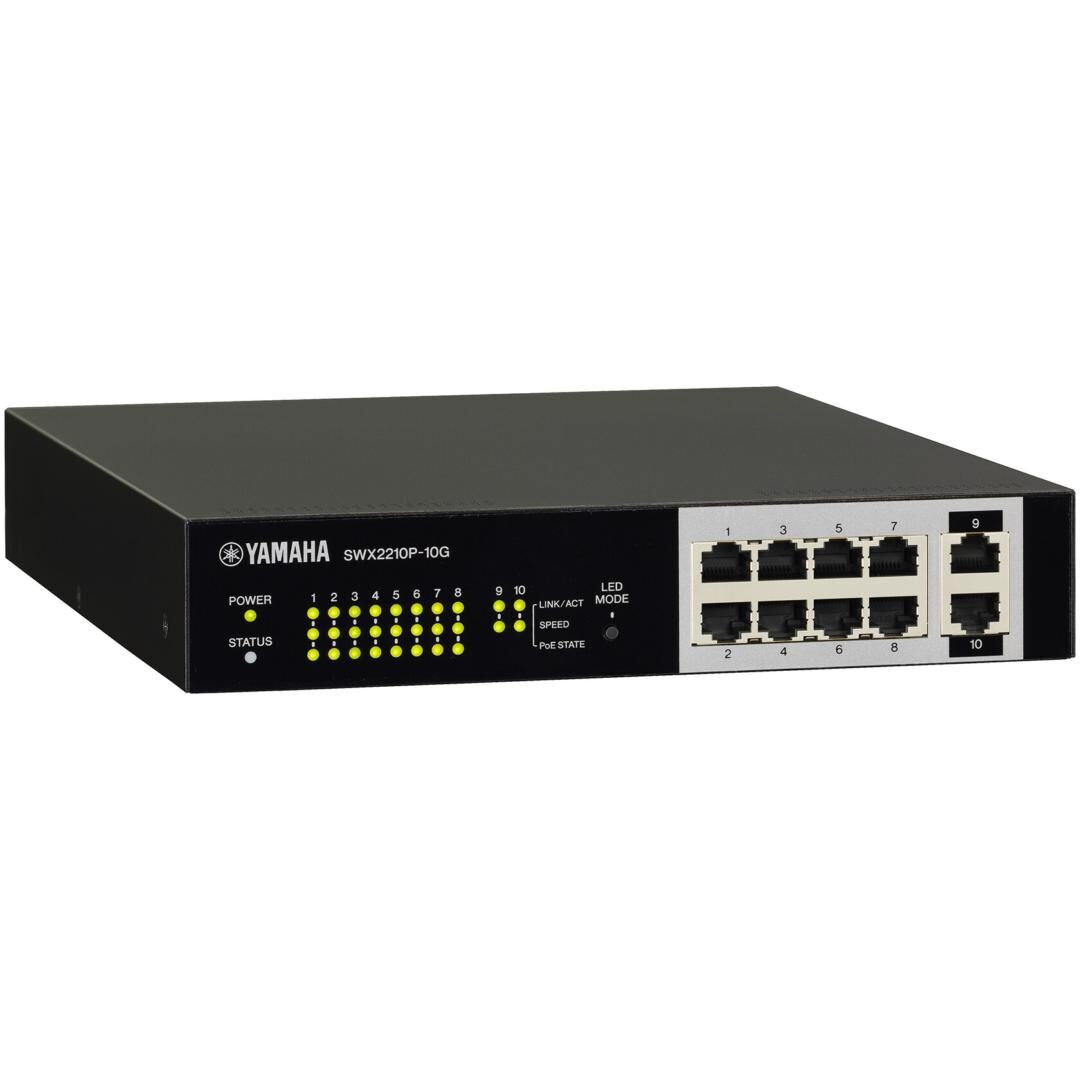

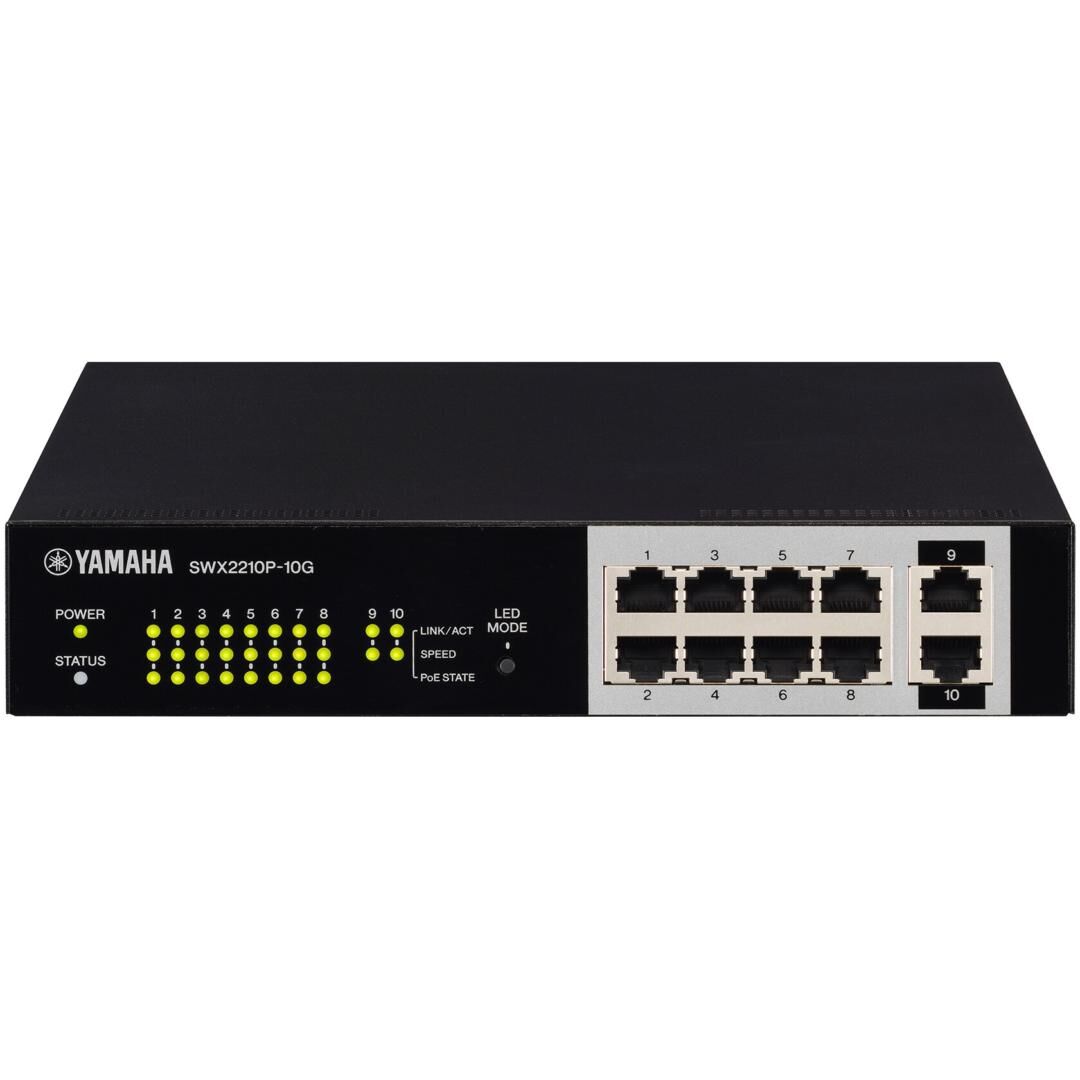

Yamaha SWX2210P-10G L2 Switch

Der Yamaha SWX2210P-10G ist ein intelligenter Layer-2-Switch, der speziell für den Einsatz in mittleren und kleinen ADECIA-Konferenzsystemen sowie professionellen Dante-Audio-Netzwerken entwickelt wurde. Mit 10 Gigabit-Ethernet-Ports (RJ-45) nach IEEE 802.3 (10BASE-T/100BASE-TX/1000BASE-T) und automatischer Aushandlung bietet der Switch eine leistungsstarke Infrastruktur für Audio-over-IP-Anwendungen. Bei Anschluss von Dante-PoE-Geräten wie dem VXL1-16P werden die für den stabilen Dante-Betrieb erforderlichen Einstellungen automatisch per LLDP übernommen – einschließlich Deaktivierung von EEE, Anpassung der QoS-Parameter und IGMP-Snooping-Konfiguration. Dies reduziert den Konfigurationsaufwand für Integratoren erheblich und minimiert Fehlerquellen bei der Systeminbetriebnahme.

Für die Stromversorgung angeschlossener Geräte verfügen die Ports 1–8 über PoE+-Unterstützung nach IEEE 802.3at mit bis zu 30 W pro Anschluss bei einer Gesamtleistung von 124 W. Damit lassen sich anspruchsvolle PoE+-Geräte wie die Dante-Lautsprecher VXL1B-16P, VXL1W-16P und VXC2P, der Remote-Konferenzprozessor RM-CR sowie drahtlose Access Points zuverlässig betreiben. Eine einzelne SWX2210P-10G-Einheit deckt dabei komplette ADECIA-Systeme ab – beispielsweise zwei VXL1B-16P (max. 60 W), einen RM-CR (max. 17,6 W), zwei RM-CG (max. 17,1 W) und zwei CTL-BN1 (max. 7,3 W) mit insgesamt ca. 102 W Systemlast. Dadurch entfallen separate Netzteile, was Installationszeit und Verkabelungsaufwand spürbar reduziert.

Über die webbasierte GUI mit ProAV-Settings lassen sich Dante-, NDI- und weitere ProAV-Profile mit nur einem Klick auf Ports zuweisen – der SWX2210P-10G gehört zu den ersten weltweit NDI-zertifizierten Netzwerk-Switches. Multicast-Einstellungen und -Aktivitäten werden übersichtlich visualisiert, was die schnelle Fehlersuche in ProAV-Netzwerken ermöglicht. In Kombination mit der kostenlosen Software Yamaha LAN Monitor stehen umfassende Monitoring-Funktionen zur Verfügung: PoE-Statusprüfung, Ein-/Ausschalten von PoE, Dead/Alive-Überwachung mit Fernneustart von PoE-Geräten sowie E-Mail-Benachrichtigungen bei Störungen. Die Snapshot-Funktion dokumentiert den Netzwerkzustand bei der Ersteinrichtung und erkennt automatisch Abweichungen wie Kabelabbrüche, abgeschaltete Geräte oder fehlerhafte Verbindungen – ideal für zuverlässigen Betrieb vor Veranstaltungen oder im Dauereinsatz.

Die Identifikation angeschlossener Geräte erfolgt komfortabel über Icons, Labels und Kommentare – Dante-Geräte können dabei die aus der Dante-Controller-Software bekannten Icons und Device-IDs nutzen. Für flexible Installationsoptionen sind optional das 19-Zoll-Rack-Mount-Kit RK-SWR sowie das Wandmontage-Kit WK-SWR erhältlich. Der Switch arbeitet in einem Temperaturbereich von 0–50 °C bei 15–80 % nicht-kondensierender Luftfeuchtigkeit und wird über AC 100–240 V, 50/60 Hzversorgt. Für Integratoren und AV-Profis bedeutet der SWX2210P-10G: schnellere Inbetriebnahme, stabile Dante-Netzwerke, geringerer Serviceaufwand und damit einen messbaren ROI durch reduzierte Installations- und Wartungskosten.

• Intelligenter Layer-2-Switch, optimiert für Dante und PoE+ in mittleren/kleinen ADECIA-Systemen
• Automatische Übernahme der Dante-Einstellungen per LLDP bei Anschluss von ADECIA- und Dante-PoE-Geräten (z. B. VXL1-16P, VXC2P, RM-CR)
• 10 Gigabit-Ethernet-Ports (RJ-45) mit Auto-Negotiation; Ports 1–8 mit PoE+ nach IEEE 802.3at
• PoE+ mit bis zu 30 W pro Port, Gesamtbudget 124 W – eine Einheit versorgt komplette ADECIA-Systeme
• One-Click-Optimierung: Dante- und NDI-Profile (u. a. QoS, EEE, IGMP Snooping) per Web-GUI zuweisbar – NDI-zertifiziert
• Umfassendes Monitoring mit Yamaha LAN Monitor: PoE-Status, Fernneustart, E-Mail-Benachrichtigungen, Snapshot-Funktion zur Fehlersuche
• Geräte-Identifikation über Icons, Labels und Kommentare (Dante Controller Integration)
• Optionales 19-Zoll-Rack-Mount (RK-SWR) oder Wandmontage (WK-SWR) für flexible Installation

• Typ: Intelligenter Layer-2-Switch (Smart L2 Switch)
• Einsatzbereich: Mittlere/kleine ADECIA-Systeme, Dante-Audio-Netzwerke
• LAN-Ports: 10 × RJ-45, IEEE 802.3 (10BASE-T/100BASE-TX/1000BASE-T)
• Kommunikationsmodus: Auto-Negotiation, automatische Erkennung von Straight/Cross-Kabeln
• PoE-Ports: Ports 1–8, IEEE 802.3at (PoE+), Power-System Alternative A
• PoE-Leistung: max. 30 W pro Port, 124 W gesamt
• Automatische Dante-Konfiguration: LLDP-basiert (EEE deaktivieren, QoS-Update u. a.)
• ProAV-Profile: Dante, NDI u. a. per Web-GUI zuweisbar (NDI Certified)
• Indikatoren: POWER, PoE LIMIT, LINK/ACT, SPEED, PoE STATE
• Stromversorgung: AC 100–240 V, 50/60 Hz
• Maximale Leistungsaufnahme: 169 W
• Betriebsumgebung: 0–50 °C, 15–80 % Luftfeuchtigkeit (nicht-kondensierend)
• Lagerung: −20–60 °C, 10–90 % Luftfeuchtigkeit (nicht-kondensierend)
• Abmessungen (B × H × T): 220 × 42 × 294 mm
• Gewicht: 1,9 kg
• Montage-Optionen: 19-Zoll-Rack (RK-SWR, separat erhältlich), Wandmontage (WK-SWR, separat erhältlich)
• Lieferumfang: Read this first, Netzkabel, Netzkabel-Klemme, Gummifüße
