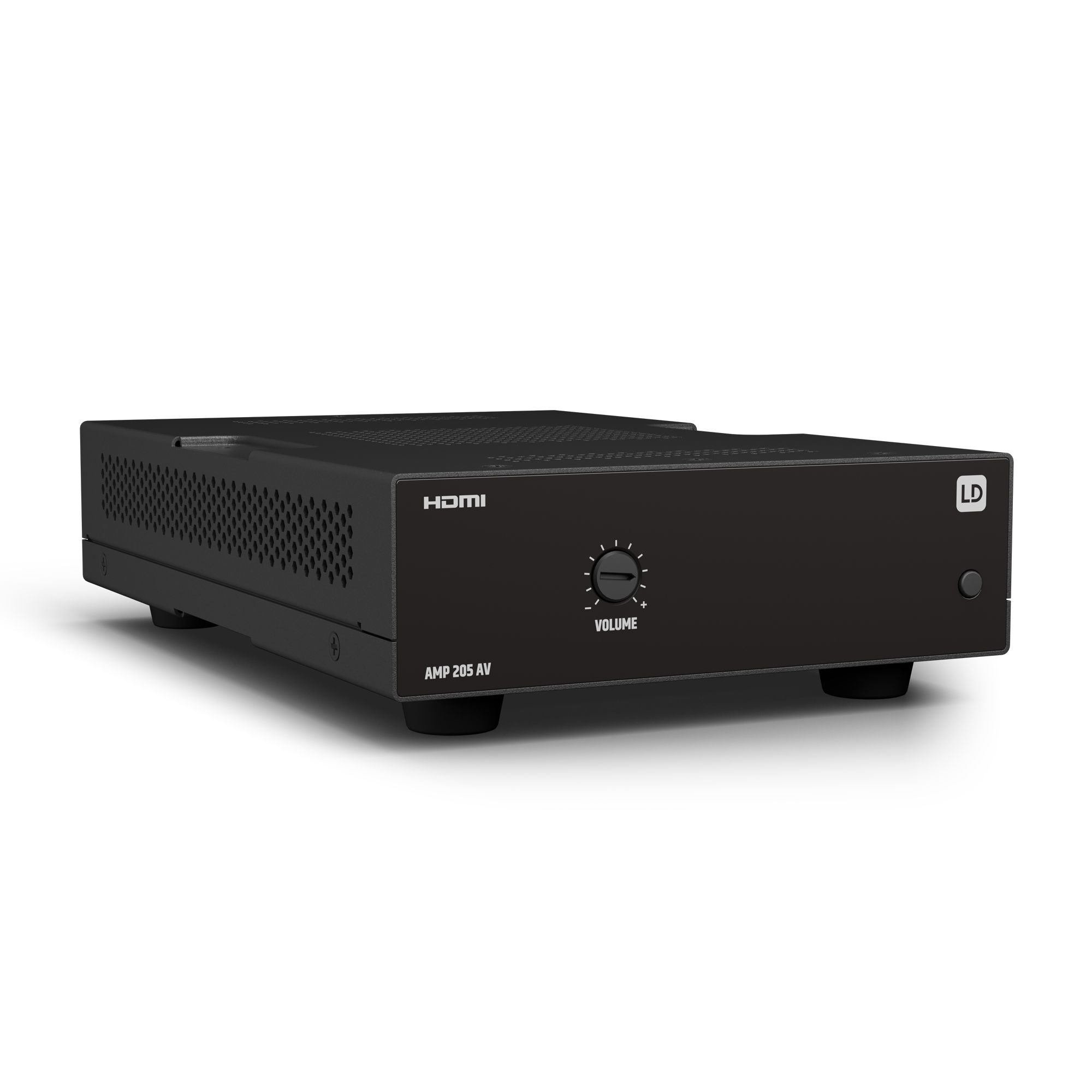

LD Systems AMP 205 AV HDMI Audio De-Embedder & Verstärker 2x50W 4 Ohm

Der LD Systems AMP 205 AV ist ein professioneller HDMI Audio De-Embedder und Class-D-Stereoverstärker mit 2 x 50 W Ausgangsleistung bei 4 Ohm. Er extrahiert das Audiosignal aus einer HDMI-gespeisten Videoquelle und gibt es über hochwertige analoge Ausgänge an Lautsprecher weiter, während das Videosignal unverändert durchgereicht wird. Die HDMI 2.1-Konformitätunterstützt Auflösungen bis 4K2K bei 60 Hz mit einer maximalen Datenrate von 48 Gbit/s und umfasst die Standards HDCP 1.4 bis 2.3.

Der Verstärker basiert auf einer hocheffizienten Class-D-Architektur und liefert eine saubere Leistung mit einer THD+N von weniger als 0,05 % sowie einem Frequenzgang von 15 Hz bis 20 kHz (-0,5 dB). Ein integriertes automatisiertes Standby-Modul reduziert den Energieverbrauch auf unter 1,5 W, wenn kein Audiosignal vorhanden ist, und trägt so zu einer langfristigen Kosteneffizienz bei. Die passive Konvektionskühlung garantiert einen lautlosen Betrieb und macht das Gehäuse mit Abmessungen von nur 142 x 53 x 222 mm (1/3 Rackbreite) ideal für unauffällige Installationen hinter Bildschirmen, unter Tischen oder in Deckenbereichen.

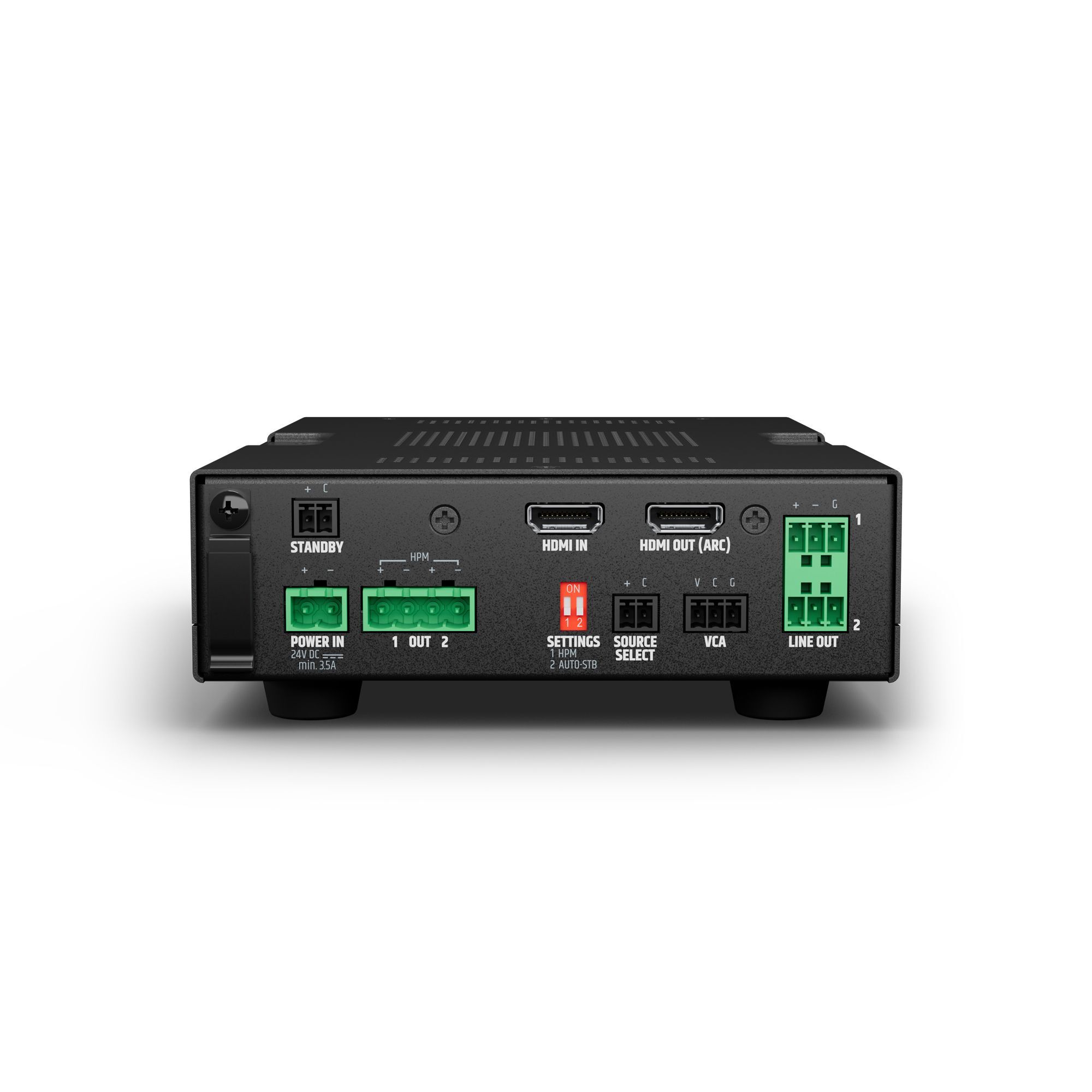

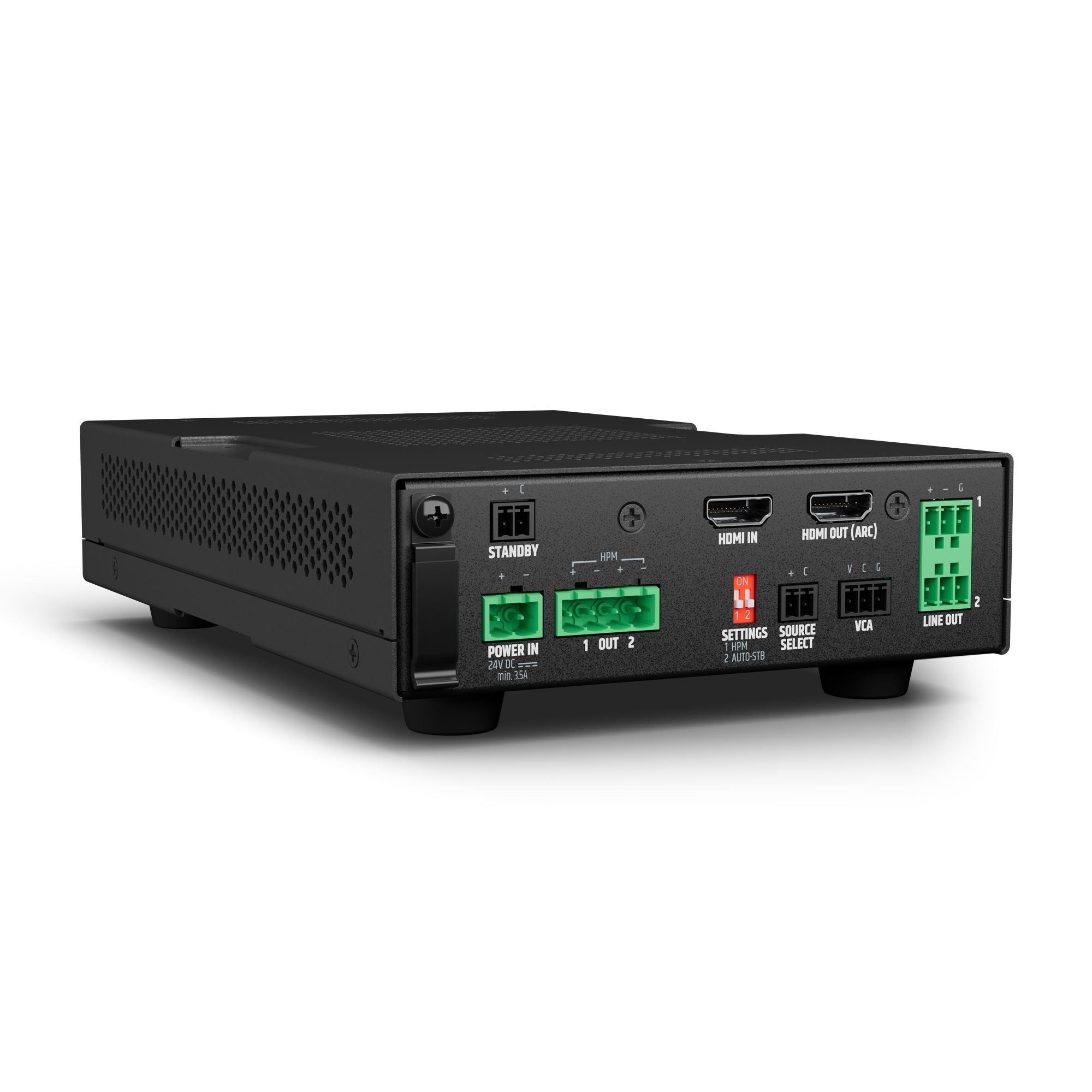

Für professionelle Installationsszenarien bietet der AMP 205 AV umfangreiche GPIO-Anschlussmöglichkeiten über 3,5-mm-Klemmenleisten: Die Fernsteuerung umfasst Quellenwahl, Hauptlautstärke (VCA mit 10 kOhm linear) sowie Power-Standby-Steuerung über externe Drucktaster. Ein symmetrischer Line-Ausgang mit 0,006 % THD+N, einem SNR von 100 dB und einem Ausgangspegel von +15 dBu ermöglicht die Anbindung weiterer Audiokomponenten. Die Montageplatten im Lieferumfang ermöglichen die Oberflächenmontage, und die optionale Rackwanne erlaubt die kombinierte Montage mit weiteren Produkten der TICA®-Serie.

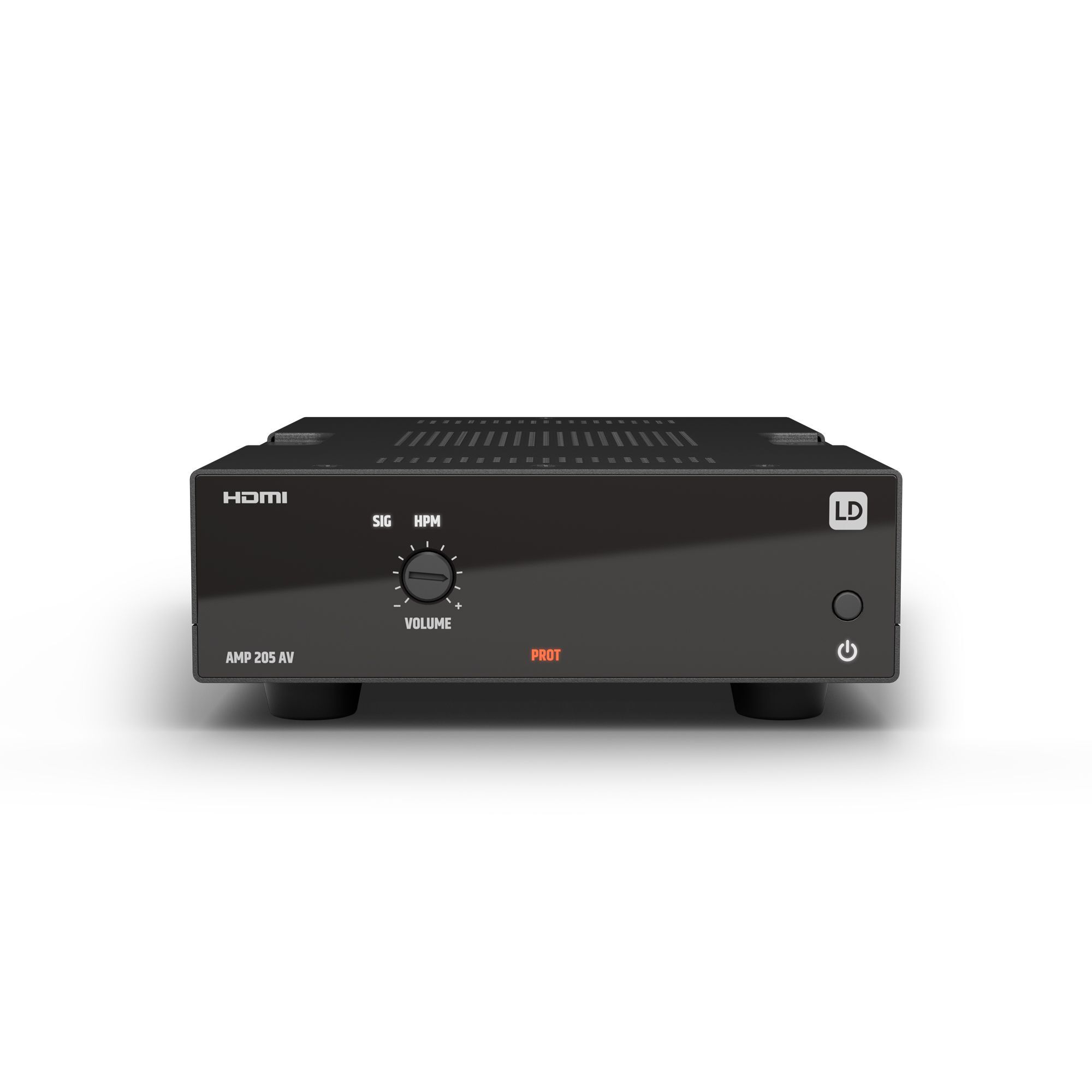

Das externe Schaltnetzteil (SMPS) mit 100–240 V AC, 50–60 Hz Eingangsbereich und 24 V DC / 3,5 A Sekundärversorgung sorgt für globale Einsatzfähigkeit und Sicherheitsklasse 3. Der Betriebstemperaturbereich umfasst 0 °C bis 40 °C bei unter 85 % Luftfeuchtigkeit. Das benutzerfreundliche Bedienfeld mit Signal-, Clip- und Schutz-LEDs bietet auf einen Blick den aktuellen Betriebszustand. Umfassende Schutzschaltungen – darunter Überspannung, Kurzschluss, Gleichstromschutz und Überhitzung – sichern sowohl das Gerät als auch die angeschlossenen Lautsprecher.

Highlights:

• Professioneller HDMI Audio De-Embedder mit Class-D-Verstärker für AV-Installationsanwendungen
• HDMI 2.1-Unterstützung mit bis zu 4K2K 60 Hz und 48 Gbit/s maximaler Datenrate
• 2 x 50 W Ausgangsleistung bei 4 Ohm (Stereo) bzw. 1 x 100 W bei 2 Ohm (High Power Mode)
• Kompakte 1/3-Rack-Bauform (142 x 53 x 222 mm) mit Montageplatten und optionaler Rackwanne für TICA®-Serie
• Automatischer Standby-Modus mit unter 1,5 W Verbrauch für maximale Energieeffizienz
• GPIO-Fernsteuerung für Quellenwahl, Lautstärke und Standby über externe 3,5-mm-Klemmen
• Passive Konvektionskühlung für absolut lautlosen Betrieb ohne Lüfter
• Symmetrischer Line-Ausgang mit 0,006 % THD+N, 100 dB SNR und +15 dBu Ausgangspegel
• Umfassende Schutzschaltungen gegen Überspannung, Kurzschluss, Gleichstrom und Überhitzung

Technische Daten:

• Produktart: Installationsendstufe und HDMI Audio-De-Embedder
• Verstärkertyp: Class-D
• Ausgangsleistung: 2 x 50 W @ 4 Ohm (Stereo); 1 x 100 W @ 2 Ohm (High Power Mode)
• Ausgangsmodi: Stereo / High Power Mode mit Umschalter
• Verstärkerausgänge: 2-Kanal (Stereo) / 1-Kanal (HPM), 4-Pin Terminal Block (Pitch 5,08 mm)
• Mindestlastimpedanz: 4 Ohm (Stereo), 2 Ohm (High Power Mode)
• THD+N Verstärker: < 0,05 %
• SNR Verstärker: < 100 dB (A)
• Frequenzgang: 15 Hz – 20 kHz (-0,5 dB)
• Schutzschaltungen: Überspannung, Kurzschluss, Gleichstromschutz, Überhitzung
• HDMI-Standard: HDMI 2.1, HDCP 1.4 – 2.3
• Auflösung: Bis zu 4K2K 60 Hz
• Max. Datenrate: 48 Gbit/s
• Farbtiefe: 8 Bits je Farbe
• Farbabtastung: 4:4:4
• Unterstützte Farbformate: RGB, YUV444, YUV422, YUV420
• HDMI-Eingang: 1 x Female HDMI Typ A
• HDMI-Ausgang: 1 x Female HDMI Typ A (Pass-Through)
• Standby-Aufwachtschwellenwert: 7 Sekunden
• Line-Eingänge: 0
• Line-Ausgänge: 2
• Line-Ausgangsanschlüsse: Pitch 3,81 mm Terminal Block (3-Pin), Symmetrisch
• THD+N Line-Ausgang: 0,006 %
• SNR Line-Ausgang (A): 100 dB
• Frequenzbereich Line-Ausgang: 15 Hz – 20 kHz (-0,5 dB)
• Ausgangspegel Line-Ausgang: +15 dBu (0 dBFS / 1 kHz)
• Netzteiltyp: Externes SMPS
• Betriebsspannung: 100 V AC – 240 V AC, 50 – 60 Hz
• Sekundärstromversorgung: 24 V DC
• Sekundärstrom: 3,5 A
• Sekundärer Anschluss: Terminal Block 5,08 mm, 2-polig
• Primärer Anschluss: IEC
• Sicherheitsklasse: Klasse 3
• Max. Leistungsaufnahme: 155 W (0 dBFS, Sine 1 kHz, 2 x 4 Ohm)
• Leistungsaufnahme Leerlauf: 6,8 W
• Stromverbrauch Standby: < 1,5 W
• Netzeinschaltstrom: 2,4 A @ 230 V AC
• Kühlung: Konvektion (passiv)
• Hauptlautstärke (VCA): Pitch 3,5 mm Terminal Block (3-Pin), 10 kOhm linear, externes Potentiometer
• Quellenwahl: Pitch 3,5 mm Terminal Block (3-Pin)
• Power Standby: Pitch 3,5 mm Terminal Block (2-Pin), externer Drucktaster
• Betriebstemperatur: 0 °C – 40 °C, < 85 % Luftfeuchtigkeit (nicht kondensierend)
• Material: Kunststoff Frontblende, Stahl Gehäuse
• Abmessungen (B x H x T): 142 mm x 53 mm x 222 mm (mit Gummifüßen)
• Zubehör im Lieferumfang: Klemmenblöcke für elektrische Anschlüsse, externes SMPS, Montageplatten für Oberflächenmontage
• Optionales Zubehör: Rackwanne für TICA®-Serie (1/3 Rackbreite)
