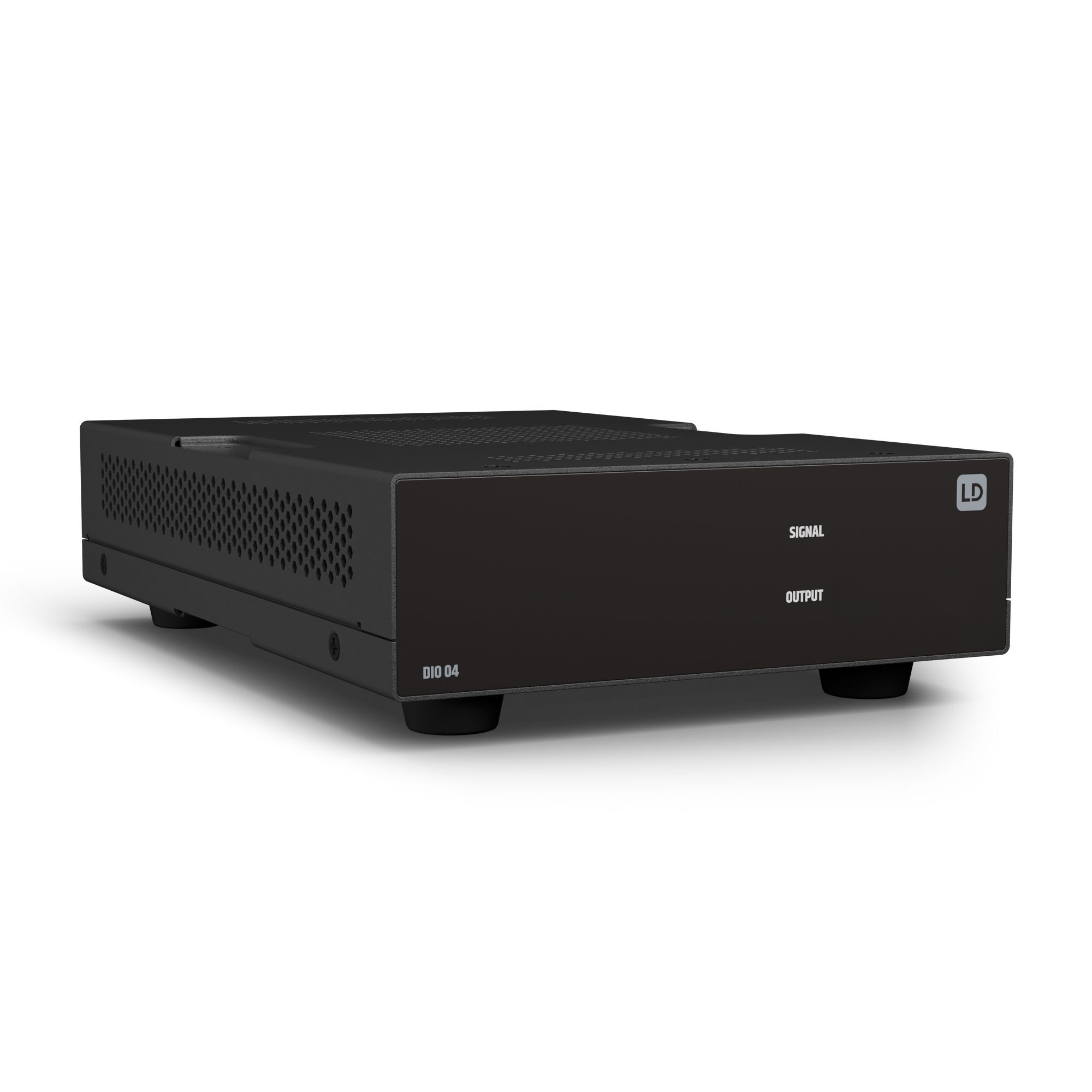

LD Systems DIO 04 4 Ausgänge Dante Interface

Das LD Systems DIO 04 aus der professionellen TICA®-Serie ist ein kompaktes Dante-Interface mit vier symmetrischen Line-Ausgängen, das speziell für die Anforderungen von Audio- und AV-Profis konzipiert ist. Es ermöglicht die nahtlose Verbindung von Dante-Netzwerkaudiosignalen mit analogen Endgeräten wie Leistungsverstärkern oder Mischpulten. Mit vier signalansteuerungsfähigen Ausgängen, einem latenzarmen Dante-Datentransfer von nur 1 ms und einer 24-Bit/48-kHz-Audioqualität liefert das DIO 04 professionelle Leistung auf hohem Niveau.

Die Stromversorgung erfolgt flexibel über PoE+ (IEEE 802.3at) oder ein optionales externes Netzteil mit 24 V DC. Dank der integrierten PoE+-Funktion kann das DIO 04 gleichzeitig als PoE-Injektor fungieren und ein weiteres vernetztes Gerät in der Kette mit Strom versorgen. Die zwei Dante-Netzwerkanschlüsse ermöglichen die Kaskadierung mehrerer Dante-Geräte – ideal für erweiterte Systemlösungen. Kompatibel mit Dante Domain Manager und AES67.

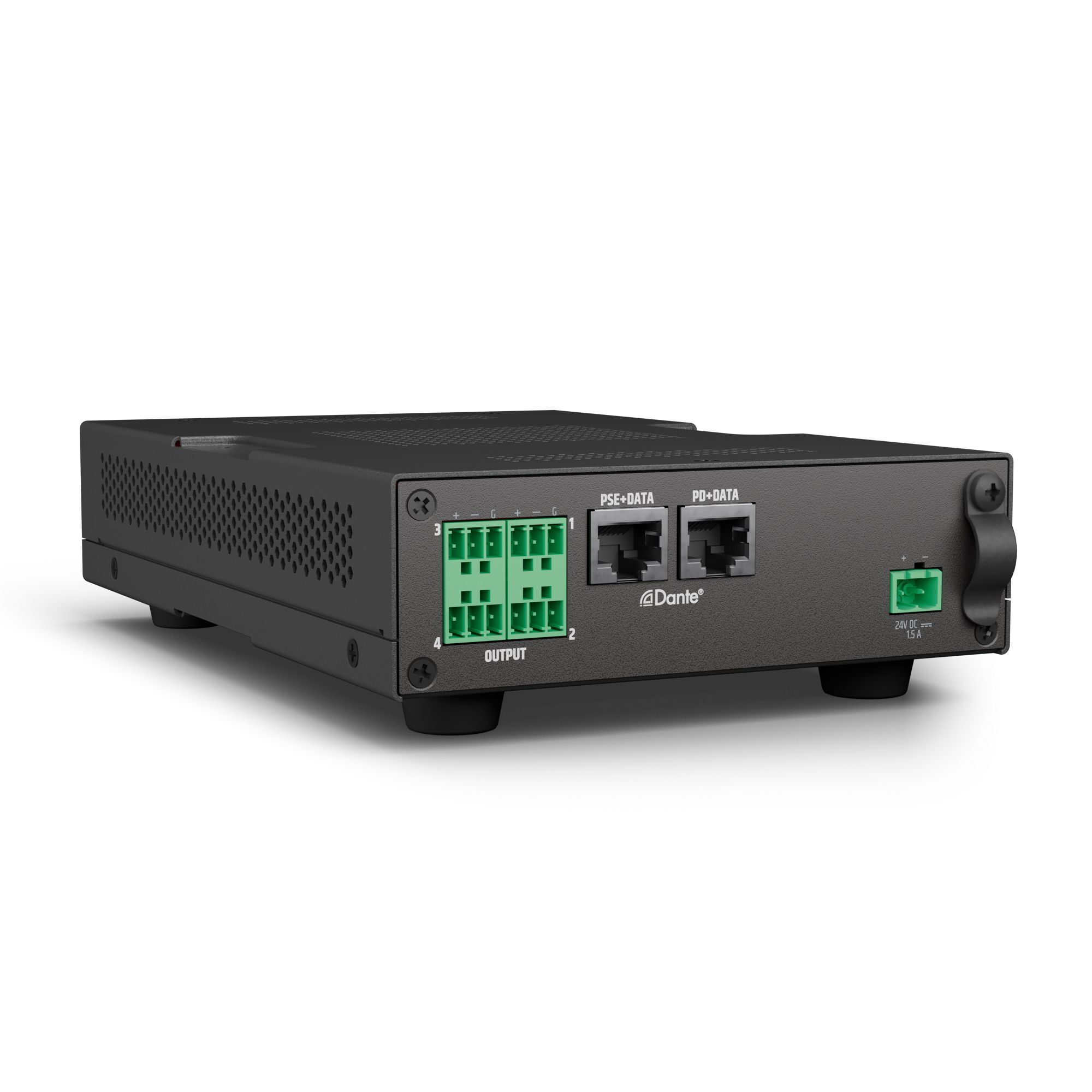

Die Klemmleistenanschlüsse (Euroblock) an allen analogen Ein- und Ausgängen garantieren eine zuverlässige und zeitsparende Verkabelung. Kompakte Abmessungen von nur 142 x 43 x 222 mm, eine 1/3-Rackbreite (6,3") und ein Gewicht von nur 1 kg ermöglichen die unsichtbare Installation hinter Bildschirmen, unter Tischen oder in einem 19-Zoll-Rack. Die mitgelieferte Montageplatte und die optionale Rackwanne erlauben die kompakte Nebeneinanderplatzierung von bis zu drei TICA®-Produkten.

Die Konstruktion aus Stahlblech mit Pulverbeschichtung und die Konvektionskühlung gewährleisten einen zuverlässigen Dauerbetrieb unter rauen Bedingungen. Das DIO 04 ist für Umgebungstemperaturen von 0 °C bis 40 °C ausgelegt und bietet mit einer maximalen Luftfeuchtigkeit von 85 % (nicht kondensierend) höchste Robustheit für den Einsatz in professionellen Umgebungen.

Highlights:

• Dante-Interface mit vier symmetrischen Line-Ausgängen für den Anschluss an analoge Audiogeräte
• Verbindet Dante-Netzwerkaudiosignale mit Line-Level-Endgeräten wie Verstärkern und Mischpulten
• Klemmleisten-Anschlüsse (Euroblock 3-Pol) an allen analogen Ausgängen für schnelle und sichere Verkabelung

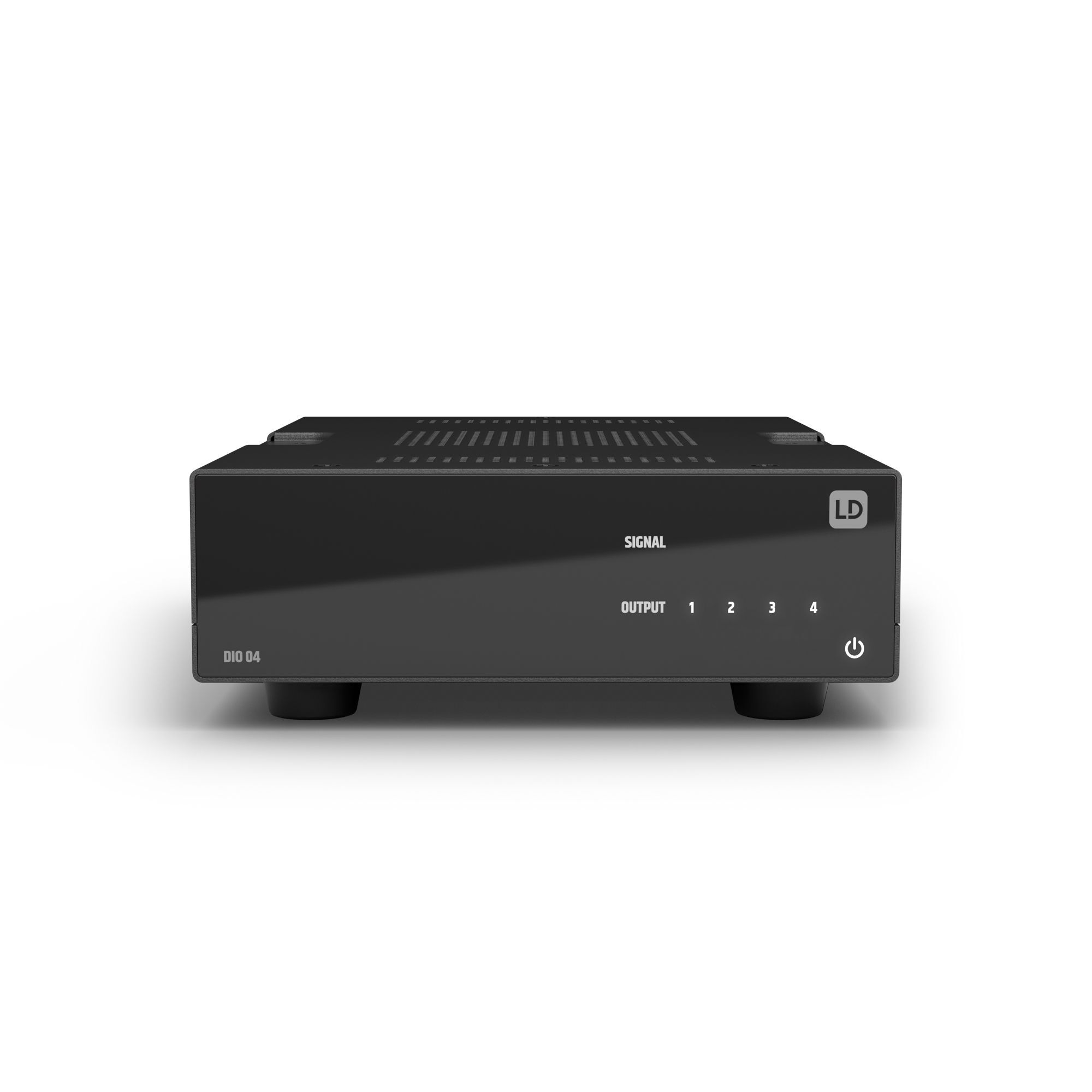

• Signalanzeige pro Kanal zur vereinfachten Installation und Fehlerdiagnose
• Betrieb über PoE+ oder externes 24-V-DC-Netzteil – flexibel und kosteneffizient
• Integrierter PoE+-Injektor zur Stromversorgung eines weiteren Netzwerkgeräts

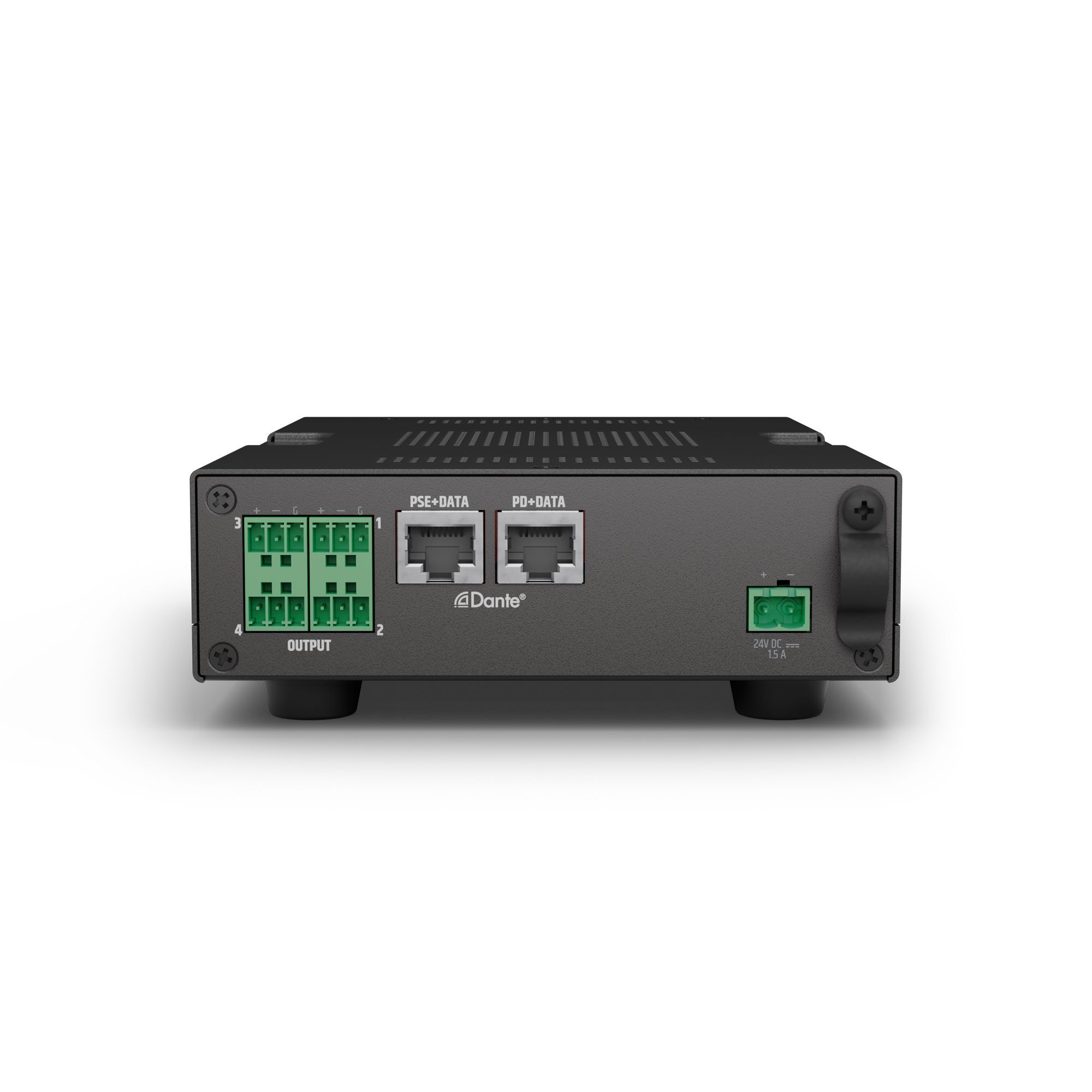

• Zwei Dante-Netzwerkanschlüsse für Kaskadierung mehrerer Geräte
• Kompatibel mit Dante Domain Manager und AES67 für maximale Systemintegration
• Kompakte 1/3-19-Z-Rackbauweise (6,3") – platzsparend hinter Displays oder unter Schreibtischen montierbar
• Extrem geringe Latenz von nur 1 ms bei 24-Bit/48-kHz-Audioqualität

Technische Daten:

• Produktname: LD Systems DIO 04
• Serie: TICA®
• Dante®-Kanäle: 4 x 0 (In x Out)
• Dante®-Anschlusstyp: RJ-45-Buchse
• Max. Kanäle (44,1 kHz / 48 kHz): 4
• Sampling-Rate: 48 kHz
• Bittiefe: 24 Bit
• Latenz: 1 ms
• Anzahl symmetrischer Line-Ausgänge: 4
• Anschlusstyp Line-Ausgänge: Klemmenleiste 3-pol. (Euroblock) / 3,81 mm Raster
• Max. Ausgangspegel: 18 dBu
• Intermodulationsverzerrung (SMPTE): 0,005 %
• THD (+10 dBu): 0,002 %
• Grundrauschen: -92 dBu
• Dynamikbereich (AES17): > 107 dB
• Frequenzgang (±0,5 dB, rel. Avg): 15 Hz – 20000 Hz
• Betriebsspannung: 230 V AC / 50 Hz, PoE+ (42,5–57 V DC, IEEE 802.3at, Class 4/Typ 2, ≤ 30 W), 24 V DC (externes Netzteil)
• Netzteiltyp: Externes Schaltnetzteil (SMPS)
• Leistungsaufnahme: 10 W
• Max. Leistungsaufnahme im Stand-by: 7,5 W
• Netzanschluss: Klemmenleiste 2-pol. (Euroblock) / 5,08 mm Raster
• Ausgangsspannung PoE+: 42,5–57 V DC (IEEE 802.3at, Class 4/Typ 2, ≤ 30 W)
• Kühlsystem: Konvektionskühlung
• Material: Stahlblech, Kunststoff
• Beschichtung: Pulverbeschichtet
• Farbe: Schwarz
• Umgebungstemperatur: 0 °C – 40 °C
• Max. Luftfeuchtigkeit (nicht kondensierend): 85 %
• Breite: 142 mm
• Höhe: 43 mm
• Tiefe: 222 mm
• Rackbreite: 6,3" (1/3 von 19")
• Rackhöhe: 1 HE
• Gewicht: 1 kg
• Mitgeliefertes Zubehör: Montageplatte, Gummifüße, Klemmblöcke
• Kompatibilität: Dante Domain Manager, AES67
