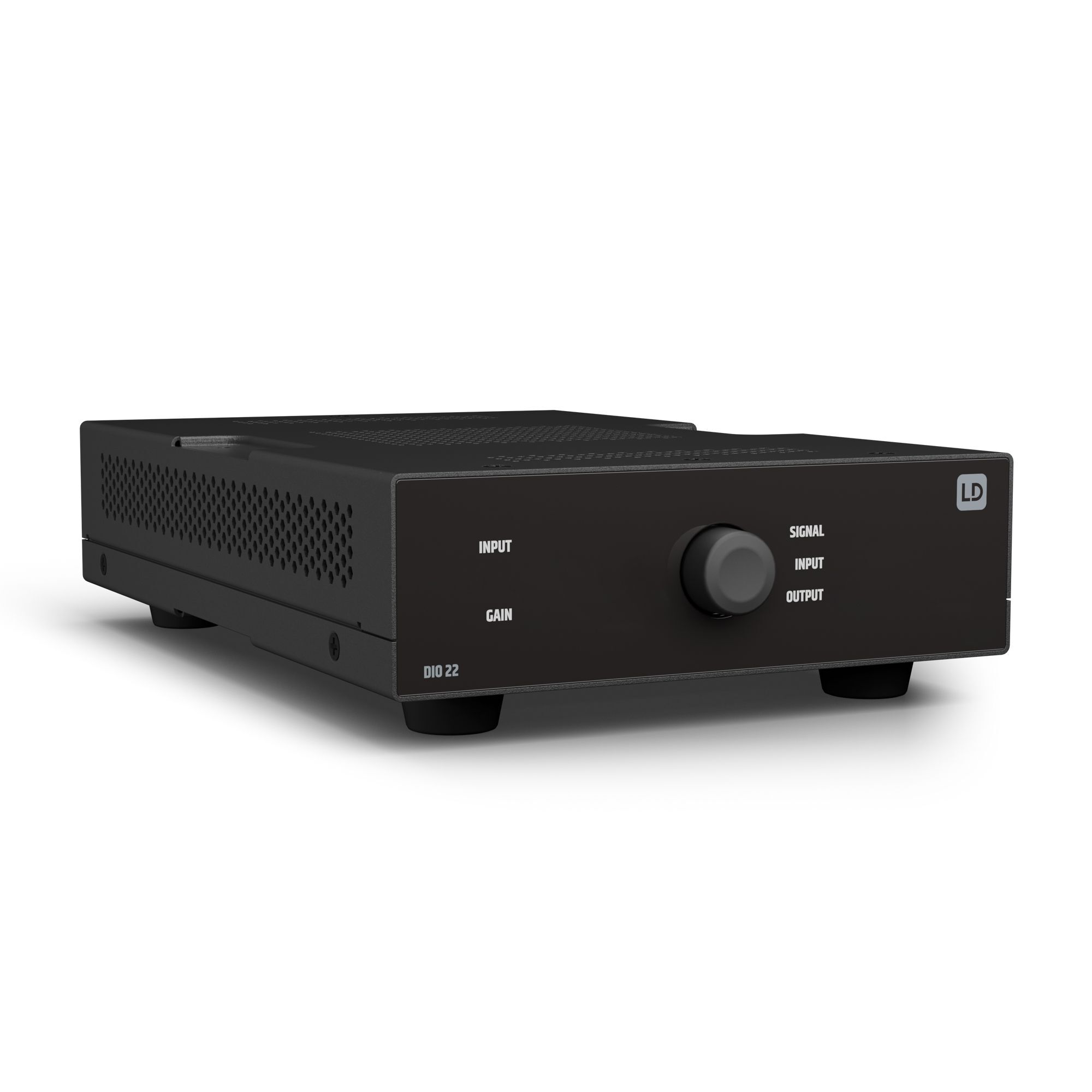

LD Systems DIO 22 2x2 Ein-/Ausgänge Dante-Interface

Das LD Systems DIO 22 aus der TICA® Serie ist ein professionelles Dante®-Interface mit zwei Ein- und zwei Ausgängen, das speziell auf die Anforderungen von Audio- und AV-Profis zugeschnitten ist. Es bietet zwei symmetrische Mic/Line-Eingänge und zwei Line-Ausgänge mit einer vierstufigen Verstärkungsregelung und 24 V Phantomspeisung pro Kanal. Integrierte Signalanzeigen für jeden Kanal beschleunigen die Installation und vereinfachen die Fehlersuche erheblich.

Die Konfiguration erfolgt intuitiv über die Vorderseite und kann durch eine Benutzersperre geschützt werden, um nicht autorisierte Eingriffe zu verhindern. Die Stromversorgung des Interfaces erfolgt über PoE+ oder über ein optionales externes Netzteil. Dank zwei Dante-Netzwerkanschlüssen ist die Kaskadierung mehrerer Dante-Geräte möglich, und im Betrieb mit externem Netzteil kann ein weiteres vernetztes Gerät mit Strom versorgt werden. Das DIO 22 ist kompatibel mit Dante Domain Manager und AES67.

Die kompakten Abmessungen von nur 142 x 43 x 222 mm und die mitgelieferte Montageplatte ermöglichen eine unauffällige Installation hinter Bildschirmen, unter Tischen oder in 1/3 19-Zoll-Racks. Mit der optionalen Rackwanne lassen sich bis zu drei Produkte der TICA® Serie nebeneinander platzieren und so ein platzsparendes Gesamtsystem aufbauen.

Klemmleistenanschlüsse an allen analogen Ein- und Ausgängen gewährleisten eine professionelle und zuverlässige Verkabelung. Ob Mikrofon, Line-Pegel oder Dante-Netzwerkaudio – das DIO 22 liefert die Signalqualität und Flexibilität, die für professionelle Beschallungs- und AV-Installationen unverzichtbar sind.

Kompatibilität: Dante Domain Manager, AES67, PoE+ (IEEE 802.3at)

Einsatzbereiche: Live-Sound, Beschallungsanlagen, Audiovisuelle Installationen, Rundfunk, Konferenztechnik, Studio-Erweiterung

Highlights:

• Dante®-Interface mit 2x2 Kanälen (Ein- und Ausgang) für flexible Audio-Routing-Optionen
• 2 symmetrische Mic/Line-Eingänge mit vierstufiger Gain-Regelung und 24 V Phantomspeisung pro Kanal
• 2 symmetrische Line-Ausgänge mit bis zu 18 dBu Ausgangspegel und extrem niedriger Verzerrung (THD: 0,002 %)
• Signalanzeigen für jeden Kanal zur schnellen Installation und Fehlerdiagnose
• PoE+-Betrieb (IEEE 802.3at) oder externes 24 V DC Netzteil – inklusive Möglichkeit, ein weiteres Netzwerkgerät zu speisen
• Zwei Dante-Netzwerkanschlüsse für Kaskadierung und daisy-chain-Verbindung mehrerer Geräte

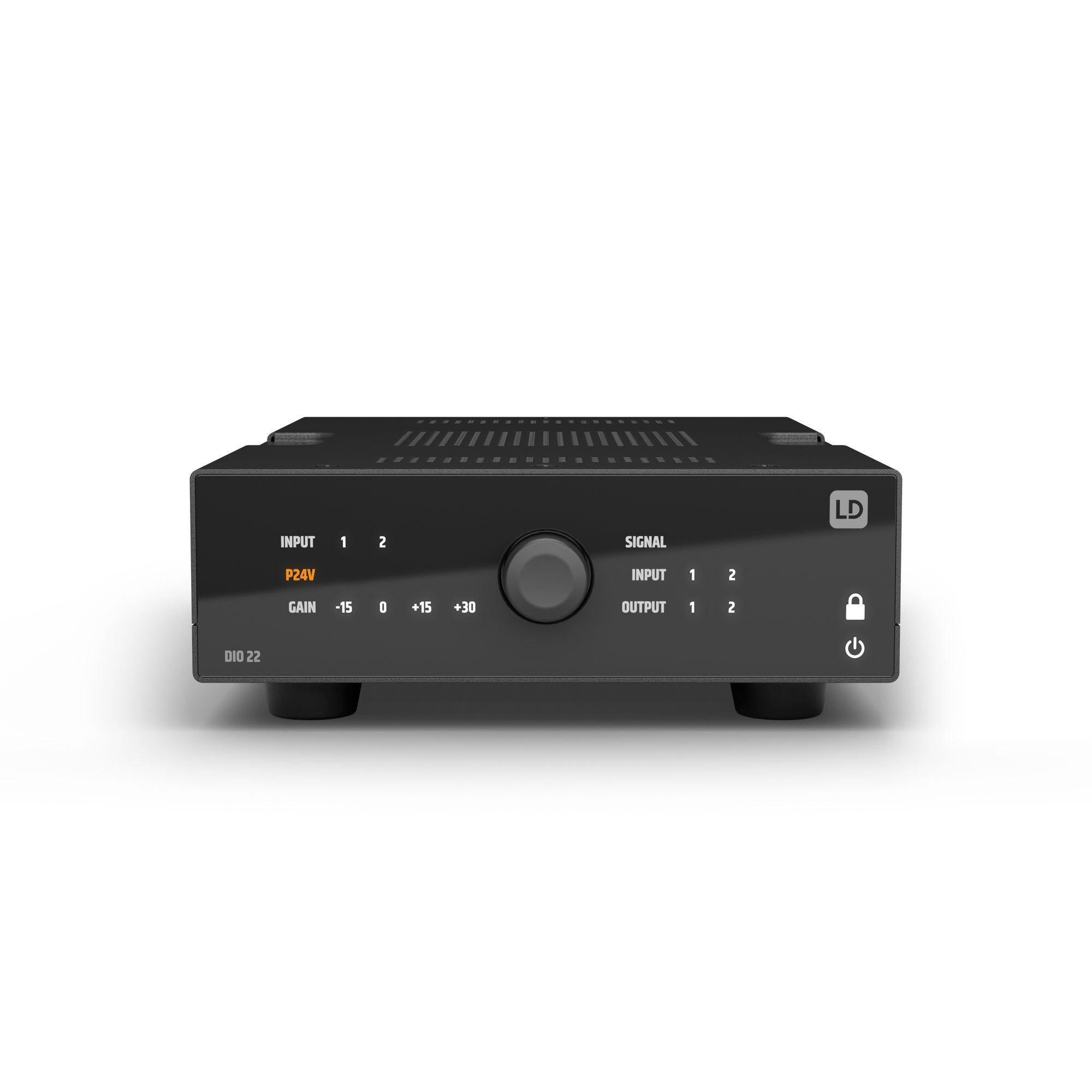

• Vorderseitige Konfiguration mit Benutzersperre zum Schutz vor unbefugten Änderungen

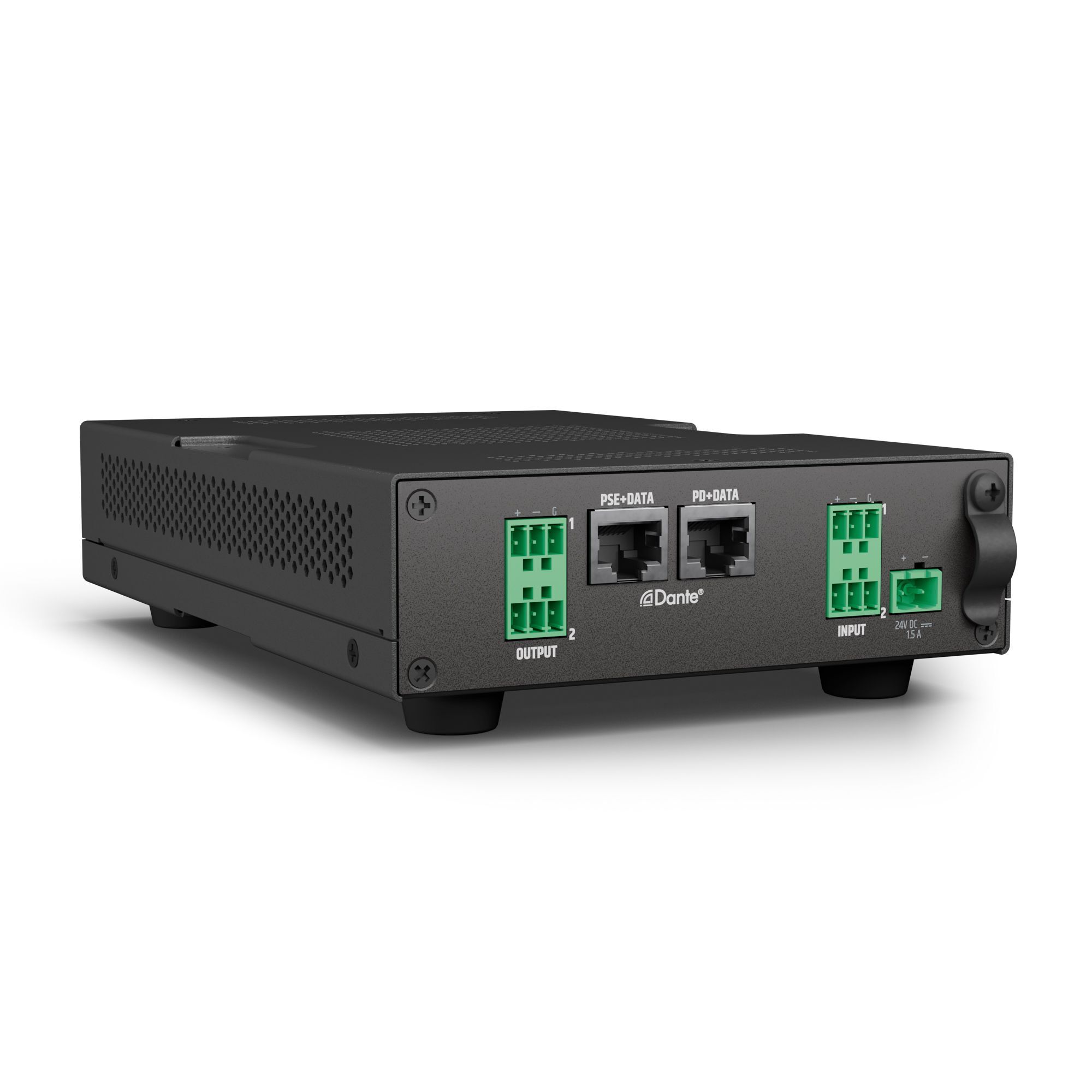

• Klemmleisten-Anschlüsse (Euroblock 3-polig, 3,81 mm Raster) für alle analogen Signale
• Kompaktes Format (142 x 43 x 222 mm) mit 1/3 19"-Rackeinbau und optionaler Rackwanne bis zu 3 Geräte
• Fullkompatibel mit Dante Domain Manager und AES67-Standard
• Geringe Latenz von nur 1 ms für professionelle Echtzeit-Anwendungen
• Leistungsaufnahme von nur 10 W – energieeffizient und für Dauereinsatz konzipiert

Technische Daten:

• Produktbezeichnung: LD Systems DIO 22
• Serie: TICA®
• Dante®-Kanäle: 2 Ein-/Ausgänge (2x2)
• Dante®-Anschluss: RJ-45-Buchse
• Max. Kanäle: 2 bei 44,1 kHz / 48 kHz
• Sampling-Rate: 48 kHz
• Bittiefe: 24 Bit
• Latenz: 1 ms
• Dante®-Kompatibilität: Dante Domain Manager, AES67
• Eingangssignaltypen: Dante®, Symmetrisch, Dynamisches Mikrofon, Kondensatormikrofon (phantomgespeist)
• Mic/Line-Eingänge: 2x
• Anschlusstyp Mic/Line-in: Klemmenleiste 3-pol. (Euroblock) / 3,81 mm Raster
• Phantomspeisung: 24 V pro Kanal
• Gain-Regelung: 4-stufig
• Line-Ausgänge: 2x symmetrisch
• Anschlusstyp Line-Ausgänge: Klemmenleiste 3-pol. (Euroblock) / 3,81 mm Raster
• Max. Ausgangspegel: 18 dBu
• Intermodulationsverzerrung (SMPTE): 0,005 %
• THD (+10 dBu): 0,002 %
• Grundrauschen: -92 dBu
• Dynamikbereich (AES17): > 107 dB
• Betriebsspannung: 230 V AC / 50 Hz, PoE+ (42,5–57 V DC, IEEE 802.3at, Class 4/Typ 2, ≤ 30 W), 24 V DC (extern)
• Netzteiltyp: Externes Schaltnetzteil (SMPS)
• Leistungsaufnahme: 10 W
• Max. Leistungsaufnahme im Stand-by: 7,5 W
• Signalanzeige: Ja, pro Kanal
• Benutzersperre: Ja, konfigurierbar

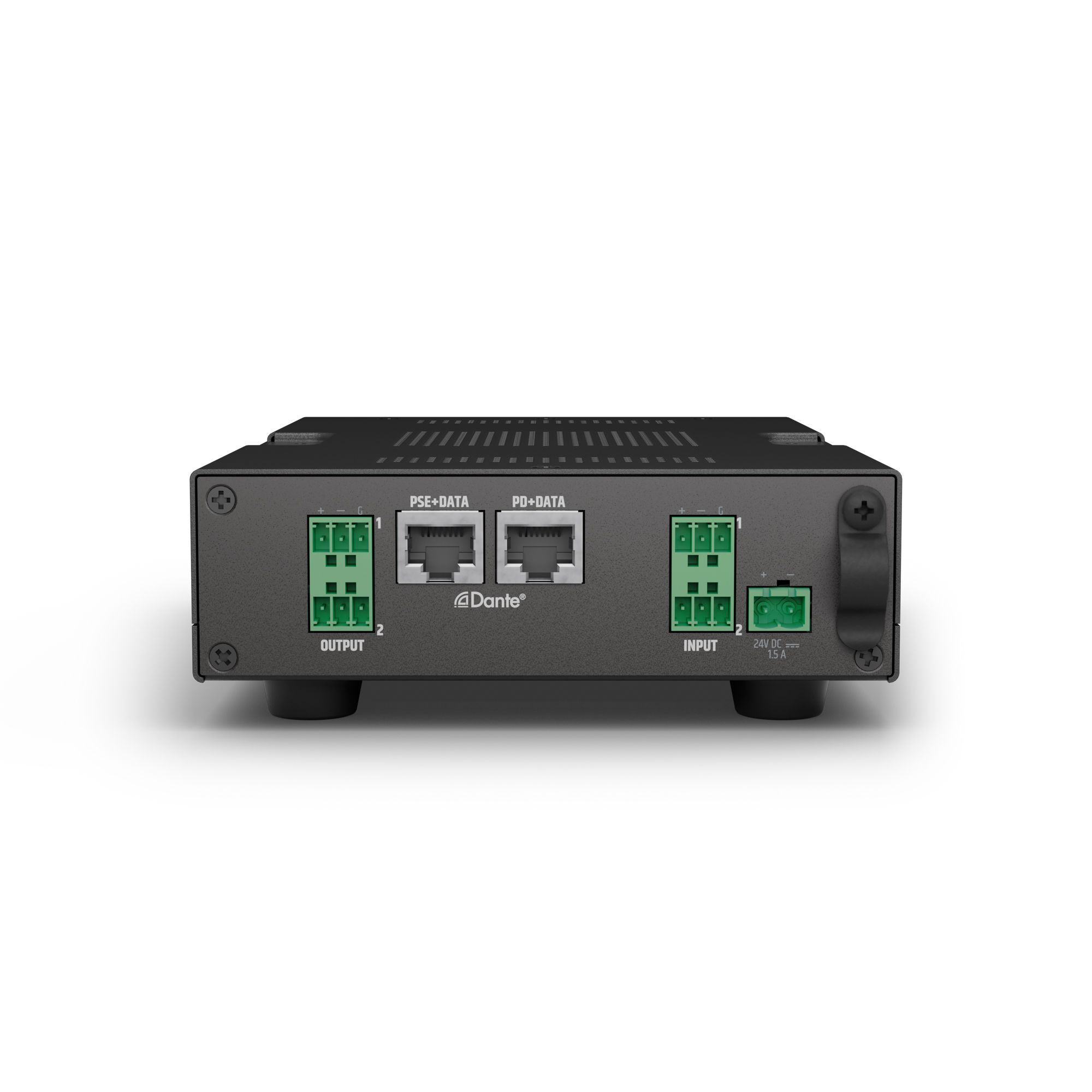

• Netzwerkanschlüsse: 2x Dante® (RJ-45)
• Material: Stahlblech, Kunststoff
• Beschichtung: Pulverbeschichtet
• Farbe: Schwarz
• Breite: 142 mm
• Höhe: 43 mm
• Tiefe: 222 mm
• Rackbreite: 6,3" (1/3 von 19")
• Rackhöhe: 1 HE
• Gewicht: 1 kg
• Max. Luftfeuchtigkeit (nicht kondensierend): 85 %
• Mitgeliefertes Zubehör: Montageplatte, Gummifüße, Klemmblöcke
• Optionales Zubehör: Rackwanne (bis zu 3 TICA®-Geräte)
