LD Systems DIO 44 4x4 Ein-/Ausgänge Dante-Interface

Das LD Systems DIO 44 aus der TICA®-Serie ist ein kompaktes Dante-Interface mit vier Ein- und vier Ausgängen, das speziell für die Anforderungen professioneller Audio- und AV-Techniker konzipiert ist. Es bietet vier symmetrische Mikrofon-/Line-Eingänge und vier symmetrische Line-Ausgänge, jeweils mit einer vierstufigen Gain-Regelung und 24 V Phantomspeisung pro Kanal. Damit deckt das Interface alle gängigen Signalquellen ab – von dynamischen Mikrofonen über Kondensatormikrofone bis hin zu Line-Pegel-Signalen.

Die Klemmleisten-Anschlüsse (Euroblock, 3-polig, 3,81 mm Raster) an allen analogen Ein- und Ausgängen gewährleisten eine zuverlässige und zeitsparende Verkabelung. Integrierte Signalanzeigen pro Kanal beschleunigen die Installation und Fehlersuche erheblich. Die einfache Konfiguration direkt an der Vorderseite inklusive Benutzersperre schützt vor nicht autorisierten Änderungen – ideal in Beschallungsanlagen und fest installierten AV-Setups.

Die Stromversorgung erfolgt flexibel über PoE+(IEEE 802.3at, ≤ 30 W) oder ein optionales externes Netzteil (24 V DC). Das DIO 44 verfügt über zwei Dante-Netzwerkanschlüsse, die die Kaskadierung weiterer Dante-Geräte ermöglichen. Im Betrieb mit dem externen Netzteil fungiert es gleichzeitig als PoE+ Injektor und kann ein zusätzliches Netzwerkgerät mit Strom versorgen. Kompatibel mit Dante Domain Manager und AES67.

Dank der kompakten Bauweise (142 x 43 x 222 mm) und der mitgelieferten Montageplatten lässt sich das DIO 44 unauffällig hinter Bildschirmen oder unter Tischen installieren. Es passt zudem in ein 1/3-Rack (1 HE, 6,3" Rackbreite). Mit der optionalen Rackwanne sind bis zu drei TICA®-Produkte nebeneinander montierbar – für ein platzsparendes System, das genau auf Ihre Anforderungen zugeschnitten ist.

Technische Leistungsdaten: Die Mikrofoneingänge bieten eine nominelle Empfindlichkeit von 55 mV (< 1 % THD, 1 kHz, max. Gain) bei einem Gain-Bereich von -30 dB bis +30 dB. Die symmetrischen Line-Eingänge clippen bei 20 dBu mit einer Eingangsimpedanz von 10 kΩ. Die THD+N liegt bei ≤ 0,003 % (+4 dBu), der Frequenzgang umfasst 10 Hz bis 20 kHz (±0,5 dB). Auf der Ausgangsseite liefert das DIO 44 bis zu 18 dBu Ausgangspegel bei einer Intermodulationsverzerrung (SMPTE) von nur 0,005 %, THD von 0,002 % (+10 dBu) und einem Dynamikbereich von 107 dB (AES17). Der Frequenzgang der Ausgänge liegt bei 15 Hz bis 20 kHz (±0,5 dB), das Grundrauschen bei -92 dBu.

Highlights:

• Dante-Interface mit 4x4 Kanälen (In x Out) für flexible Audio-Routing-Lösungen
• Vier symmetrische Mikrofon-/Line-Eingänge mit 24 V Phantomspeisung pro Kanal
• Vier symmetrische Line-Ausgänge mit hoher Audioqualität und geringer Verzerrung
• Vierstufige Gain-Regelung (-30 dB bis +30 dB) für optimale Pegelanpassung
• PoE+ Betrieb (IEEE 802.3at) mit integriertem PoE+ Injektor-Funktion
• Zwei Dante-Netzwerkanschlüsse für Kaskadierung und Redundanz
• Integrierte Signalanzeigen pro Kanal für schnelle Installation und Fehlerdiagnose

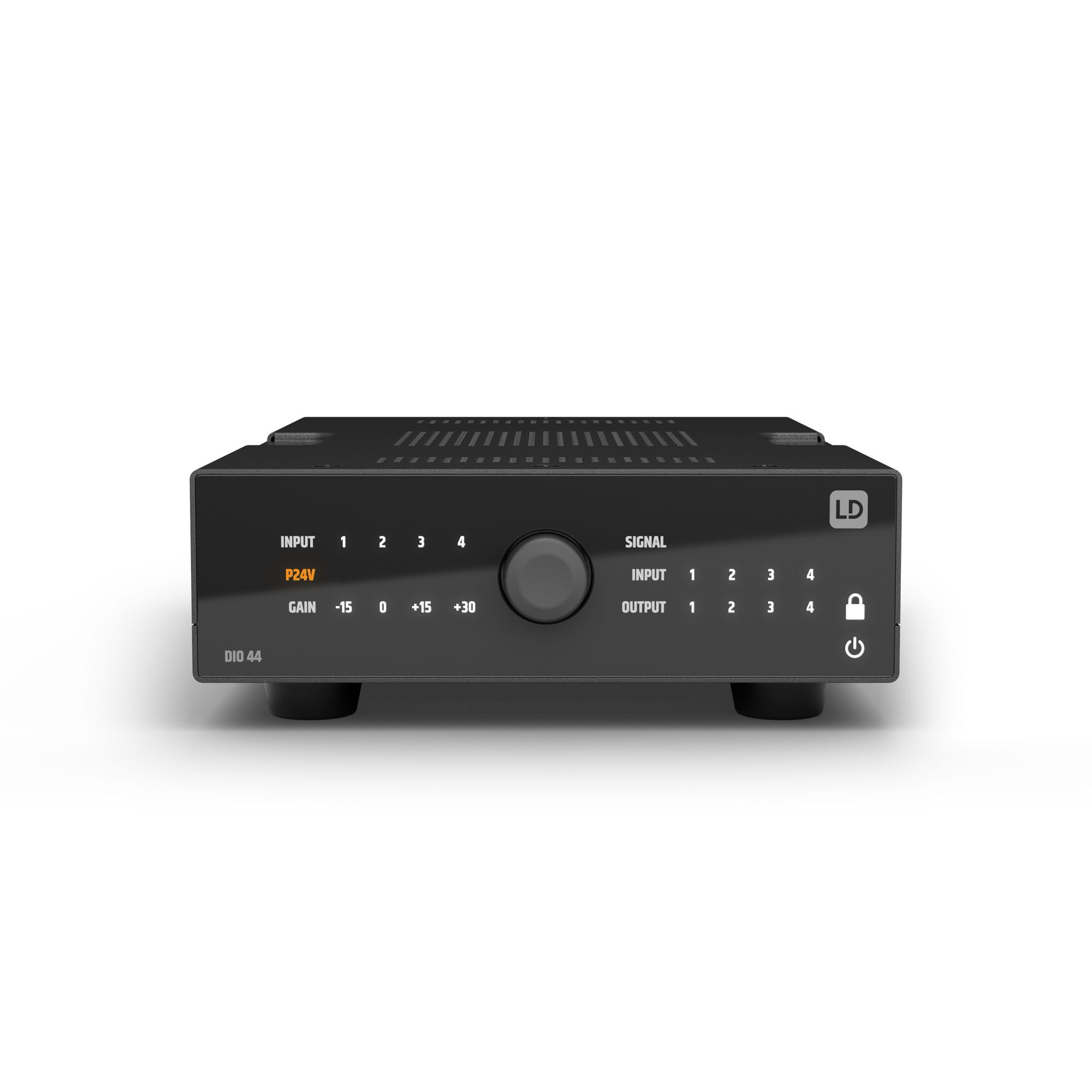

• Einfache Konfiguration über Vorderseite mit Benutzer-/Administratursperre
• Klemmleisten-Anschlüsse (Euroblock) für schnelle und zuverlässige Verkabelung
• Kompaktes 1/3-Rack-Format (1 HE) mit optioner Rackwanne für bis zu 3 TICA®-Produkte
• Kompatibel mit Dante Domain Manager und AES67
• Konstruiert aus Stahlblech und Kunststoff, pulverbeschichtet, robust für den Dauereinsatz

Technische Daten:

• Produkttyp: 4x4 Dante-Interface (TICA®-Serie)
• Dante-Kanäle: 4 Ein-/4 Ausgänge

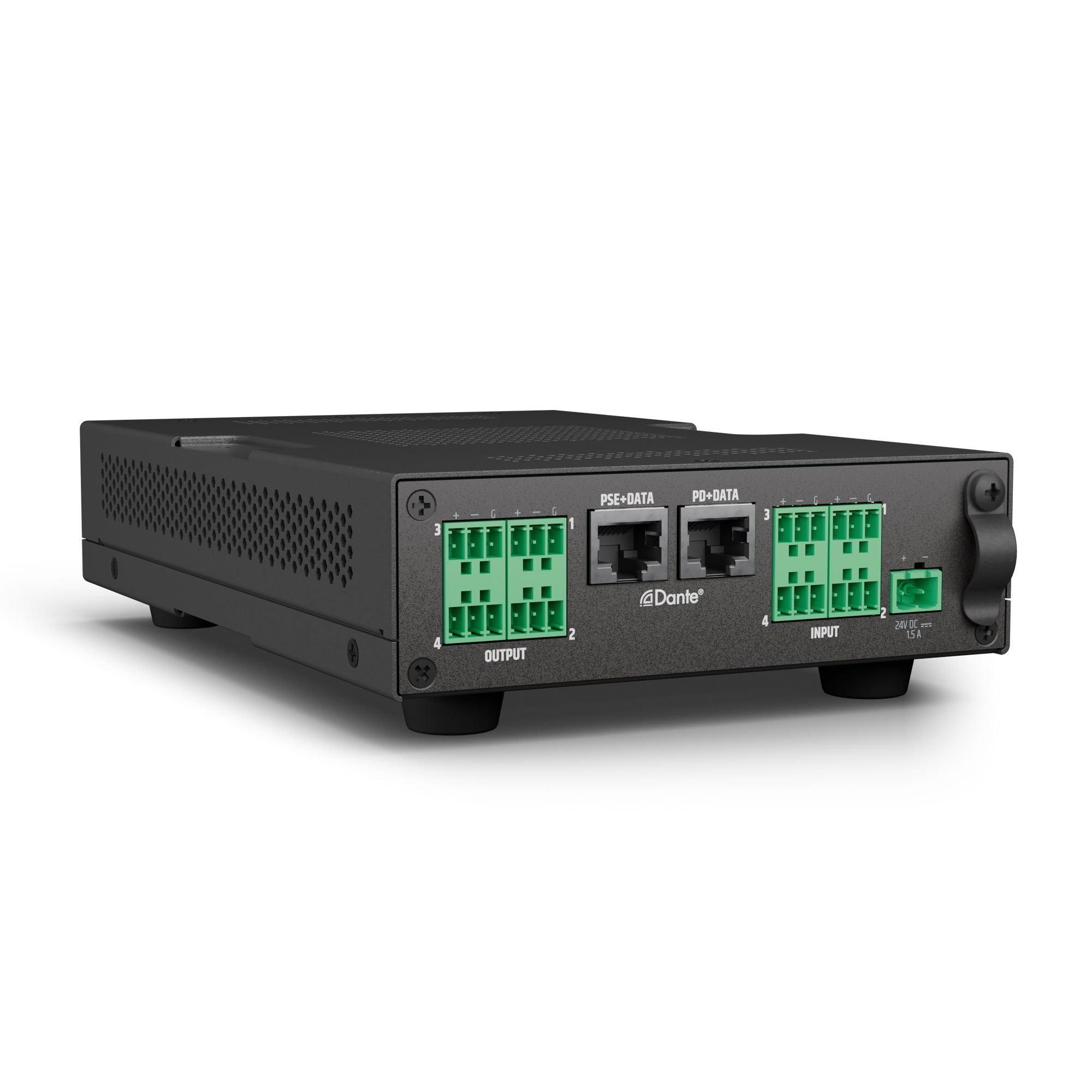

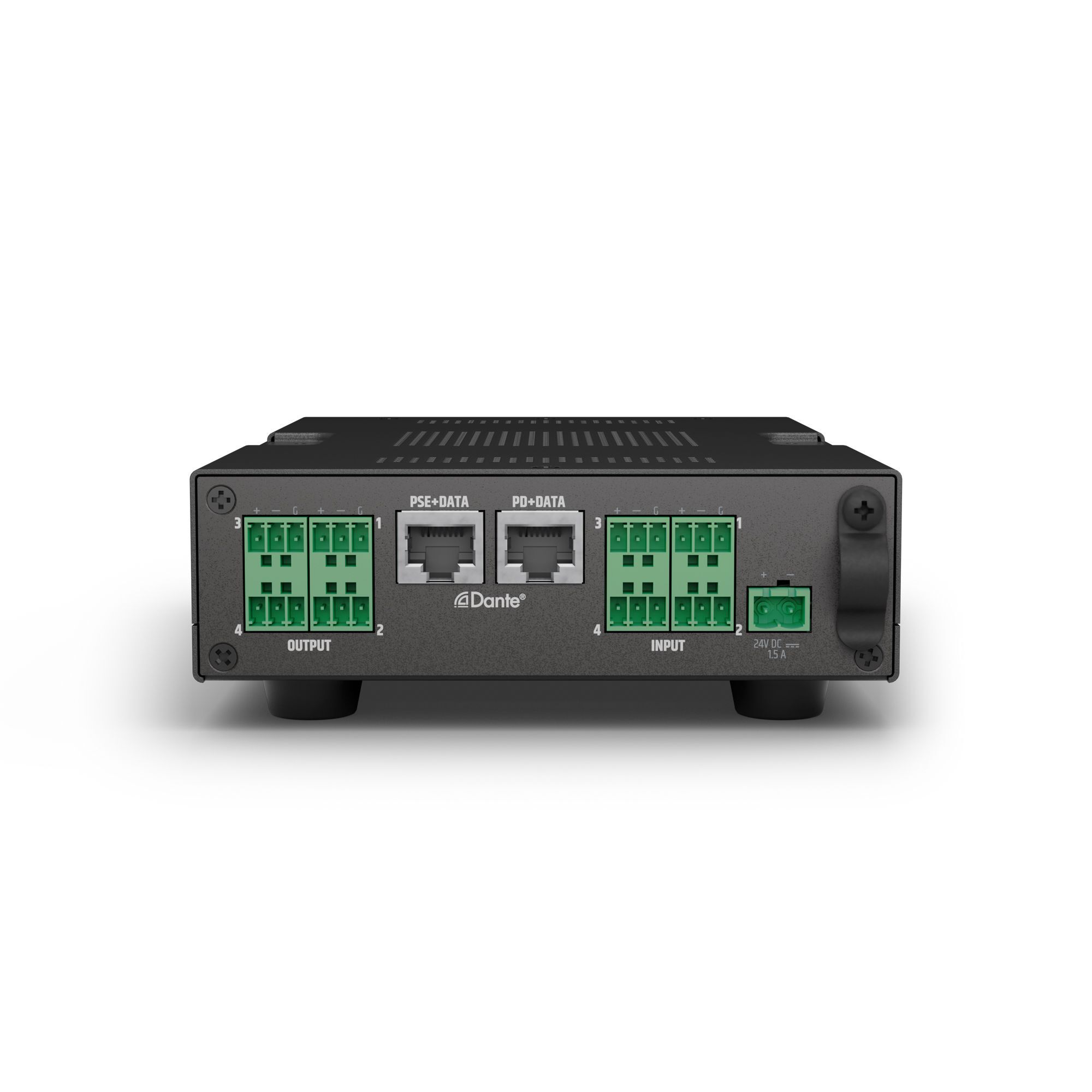

• Dante-Anschluss: RJ-45-Buchse, 2× Dante-Netzwerkanschluss
• Sampling-Rate: 48 kHz
• Bittiefe: 24 Bit
• Latenz: 1 ms
• Max. Kanäle: 4 (bei 44,1 kHz / 48 kHz)
• Eingangssignaltypen: Dante®, symmetrisch, dynamisches Mikrofon, Kondensatormikrofon (phantomgespeist)
• Mic/Line-Eingänge: 4 (symmetrisch)
• Anschlussart Mic/Line-in: Klemmenleiste 3-pol. (Euroblock), 3,81 mm Raster
• Phantomspeisung: 24 V pro Kanal
• Gain-Bereich: -30 dB bis +30 dB (Eingangsregelung, vierstufig)
• Eingangsimpedanz (symmetrisch): 10 kΩ
• Nom. Empfindlichkeit Mic-Eingang (< 1 % THD, 1 kHz, max. Gain): 55 mV
• Nom. Input Clipping Line-Eingang (symmetrisch, < 1 % THD, 1 kHz, Unity): 20 dBu
• THD+N: ≤ 0,003 % (+4 dBu)
• Frequenzgang Eingang (±0,5 dB, rel. Avg, Unity): 10 Hz – 20.000 Hz
• Line-Ausgänge: 4 (symmetrisch)
• Anschlussart Line-Ausgänge: Klemmenleiste 3-pol. (Euroblock), 3,81 mm Raster
• Max. Ausgangspegel: 18 dBu
• Intermodulationsverzerrung (SMPTE): 0,005 %
• THD (+10 dBu): 0,002 %
• Grundrauschen: -92 dBu
• Dynamikbereich (AES17): 107 dB
• Frequenzgang Ausgang (±0,5 dB, rel. Avg): 15 Hz – 20.000 Hz
• Netzbetrieb: 230 V AC / 50 Hz, PoE+ (42,5–57 V DC, IEEE 802.3at, Class 4/Typ 2, ≤ 30 W), 24 V DC (externes Netzteil)
• Netzteiltyp: Externes Schaltnetzteil (SMPS)
• Leistungsaufnahme: 10 W
• Max. Leistungsaufnahme im Stand-by: 7,5 W
• Betriebstemperatur: 0 °C – 40 °C
• Maximale Luftfeuchtigkeit (nicht kondensierend): 85 %
• Abmessungen (B × H × T): 142 × 43 × 222 mm
• Rackbreite: 6,3" (1/3 von 19")
• Rackhöhe: 1 HE
• Gewicht: 1 kg
• Material: Stahlblech, Kunststoff, pulverbeschichtet
• Farbe: Schwarz
• Mitgeliefertes Zubehör: Montageplatte, Gummifüße, Klemmblöcke
• Kompatibilität: Dante Domain Manager, AES67
