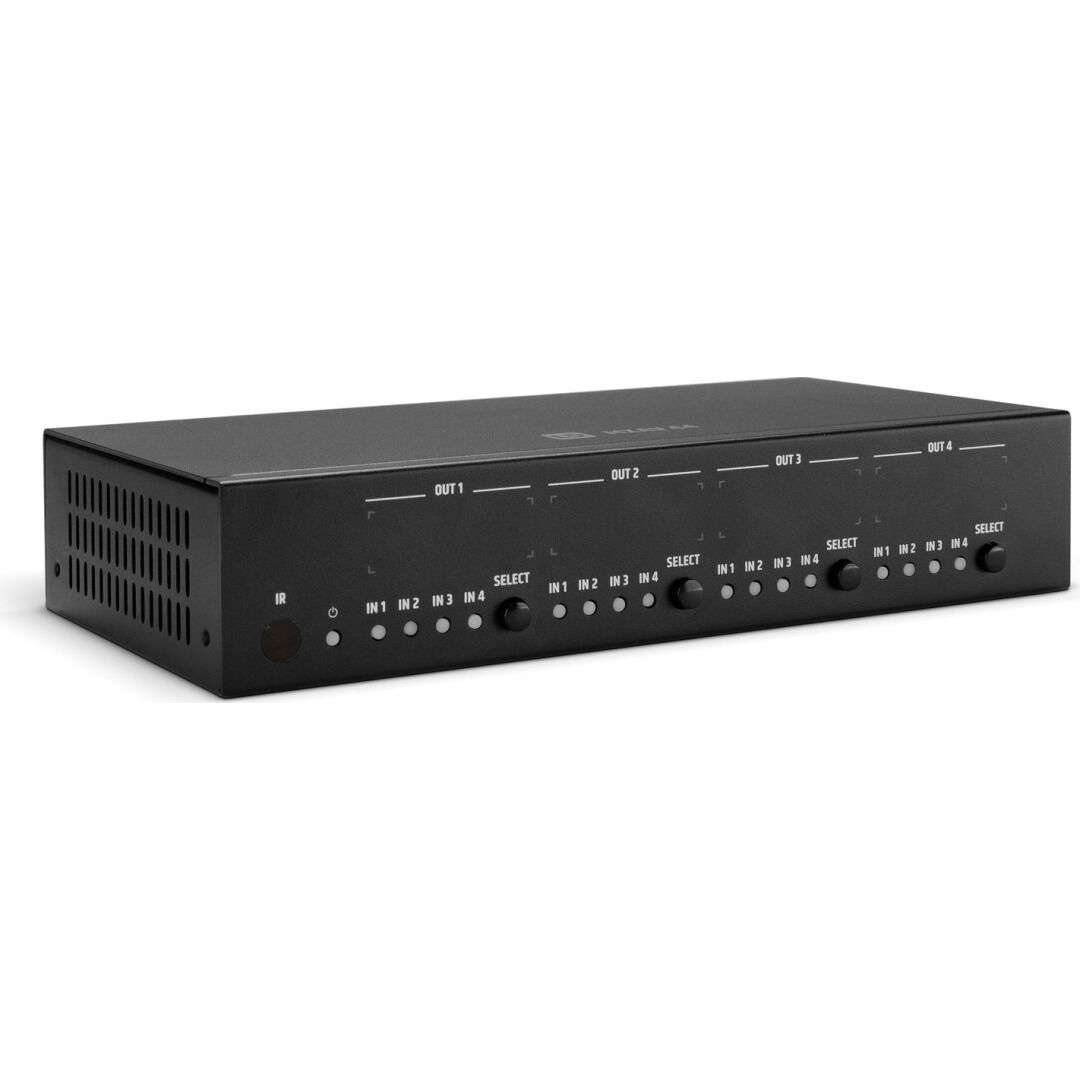

LD Systems MX AV 44 - HDMI-Matrix

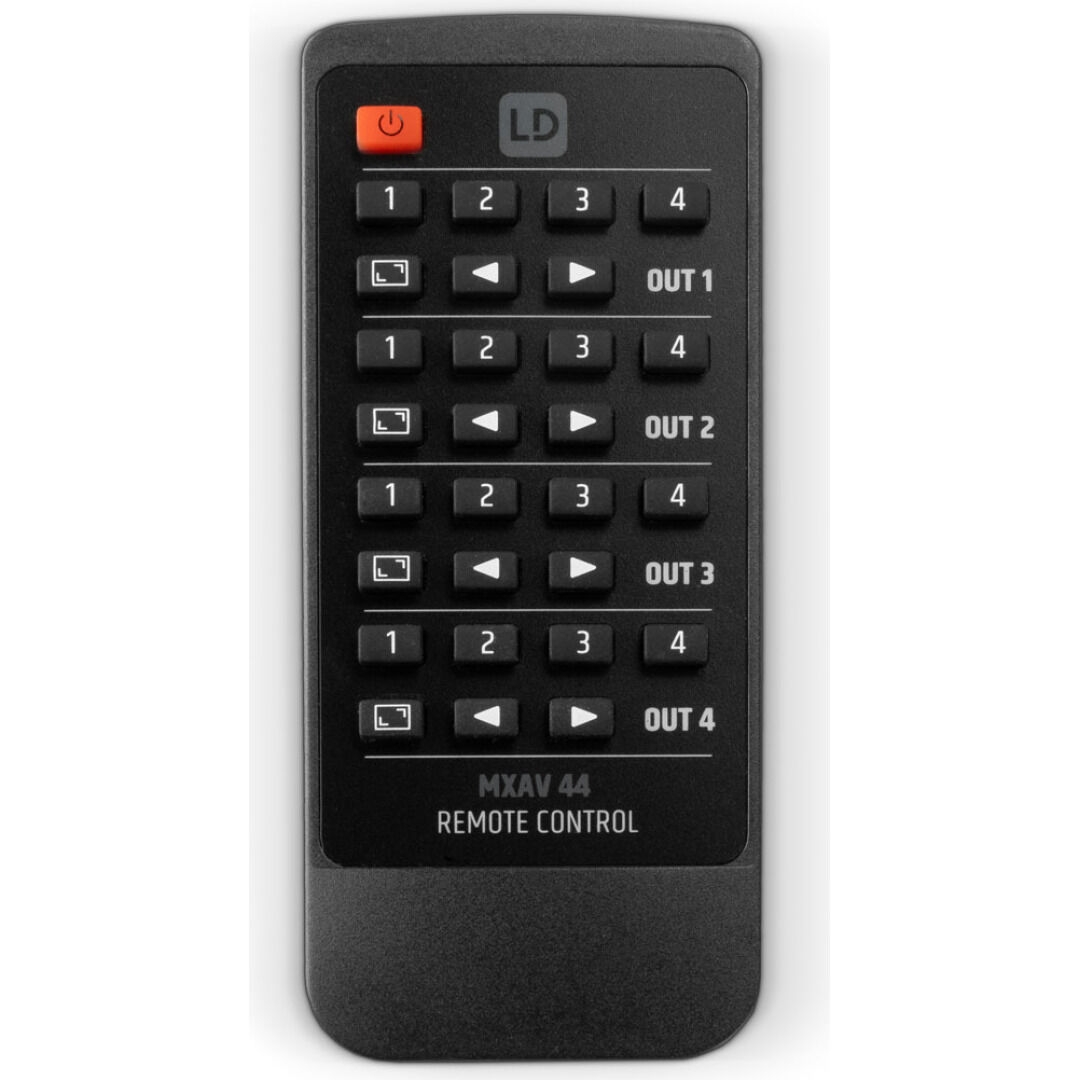

Der LD Systems MX AV 44 ist ein 4x4-HDMI-Matrix-Switch für 4K-Signale. Vier HDMI-Eingänge lassen sich auf vier HDMI-Ausgänge schalten, die Bedienung erfolgt über Web-GUI, TCP/IP oder IR-Fernbedienung. Ein Audio-Extractor führt den Ton zu analogen 3,5-mm-Klinkenausgängen und zu koaxialen S/PDIF-Ausgängen, unterstützt werden Dolby TrueHD und DTS-HD über HDMI sowie Dolby Digital über Koaxial. Das Gerät ist in die QUESTRA-Plattform integriert und lässt sich zentral steuern. Das Stahlgehäuse ist schwarz ausgeführt. Typisch ist der Einsatz in Konferenz- und Schulungsräumen mit mehreren Quellen und Displays.

Die vier HDMI-Ausgänge stehen zusätzlich als Line-Ausgänge mit 3,5-mm-Klinke und als S/PDIF-Ausgänge über RCA bereit. Verarbeitet werden HDMI-2.0-Signale mit HDR10 und Dolby Vision. Das Gehäuse besteht aus Stahl in Schwarz. Über Web-GUI, TCP/IP und IR lässt sich die Matrix in eine Raumsteuerung einbinden, ohne dass ein Bediengerät an jedem Tisch erforderlich ist.

Highlights

• 4x4-HDMI-Matrix-Switch für flexible AV-Signalverteilung
• Vollständig in die QUESTRA-Plattform integriert für zentrale Fernsteuerung
• Integrierter Audio-Extractor zu analogen L/R- und koaxialen Ausgängen
• Unterstützt Dolby TrueHD, DTS-HD (HDMI) und Dolby Digital (koaxial)
• Kompatibel mit HDMI 2.0, HDCP 2.2 / 1.4 und DVI 1.0
• Videoauflösungen bis 4K @ 60 Hz (4:4:4, 18 Gbps)
• EDID-Verwaltung für optimale Kompatibilität zwischen Quellen und Bildschirmen

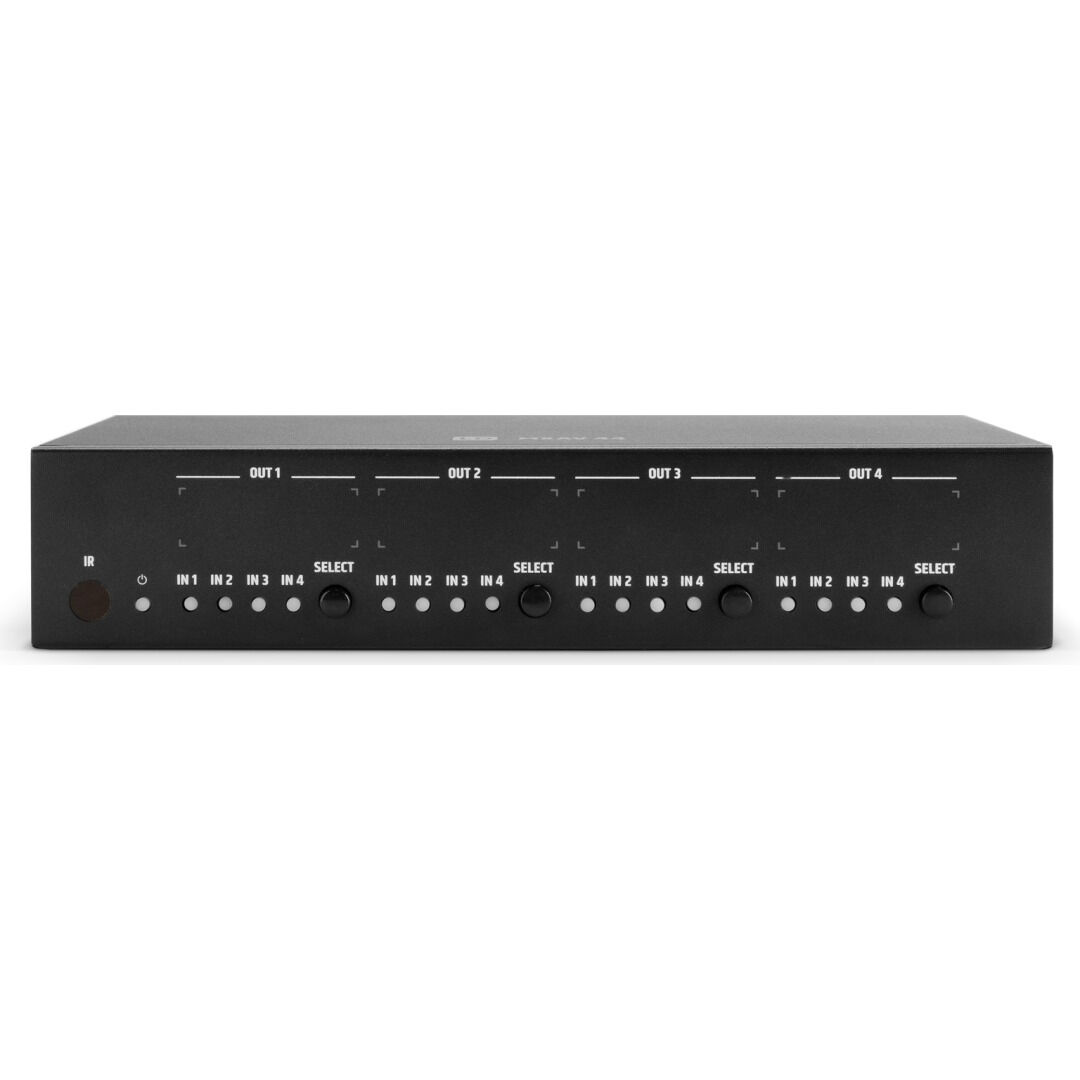

• Steuerung über Frontpanel, IR, RS-232, Web-GUI und TCP/IP

Technische Daten

• Material: Stahl
• Farbe: Schwarz

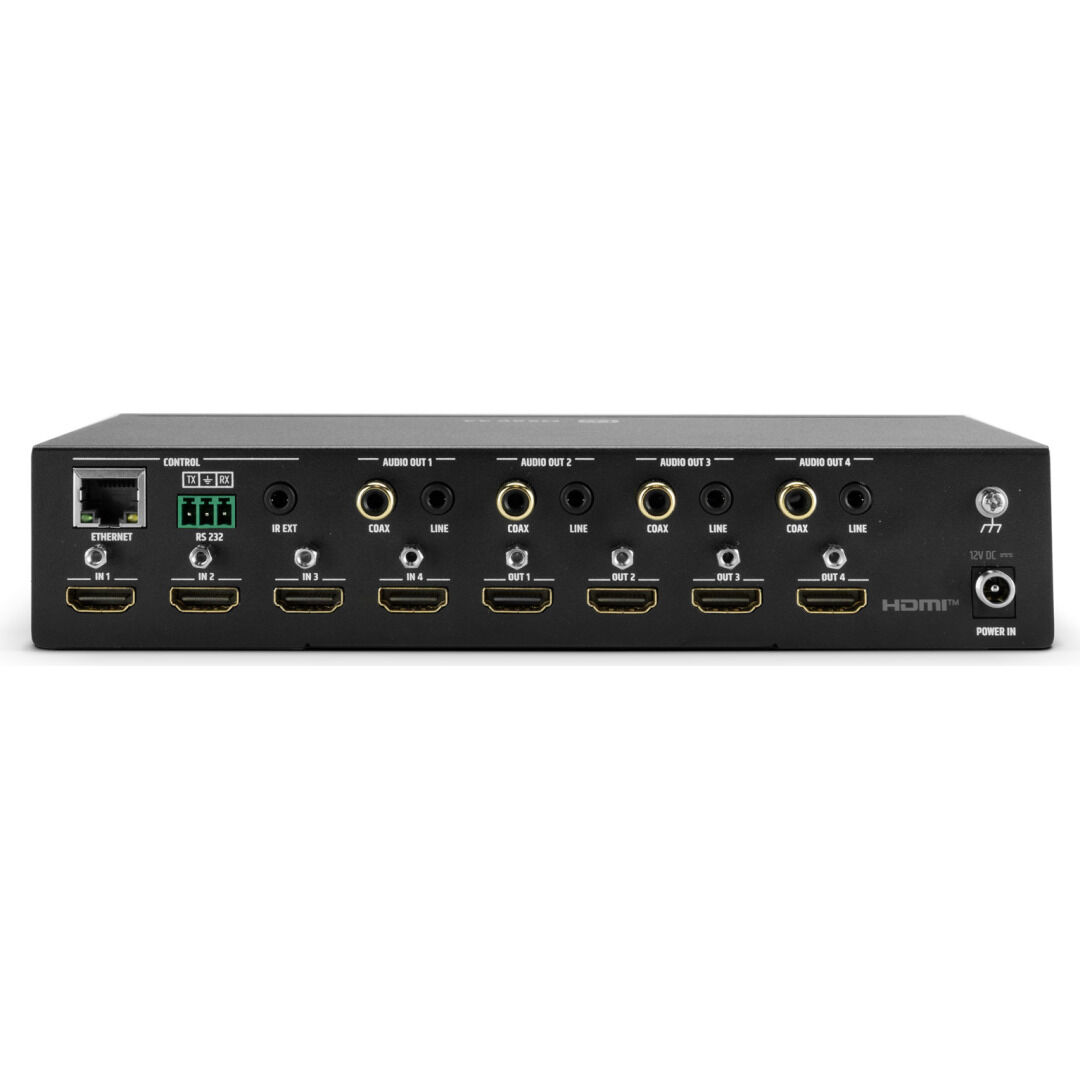

• Anzahl HDMI-Eingänge: 4
• Anschlusstyp HDMI-Eingang: HDMI-Buchse Typ A
• Anzahl der Line-Ausgänge: 4
• Anschlusstyp Line-Ausgänge: 3,5 mm Klinkenbuchse TRS
• Anzahl HDMI-Ausgänge: 4
• Anschlusstyp HDMI-Ausgang: HDMI-Buchse Typ A
• Anzahl S/PDIF-Ausgänge: 4
• Anschlusstyp S/PDIF-Ausgang: RCA female
• Videostandards: HDMI 2.0
• HDR-Standards: Dolby® Vision, HDR10, HDR10+, HLG (Hybrid Log-Gamma)
• Kopierschutz: HDCP 1.4, HDCP 2.2, HDCP 2.0
• Videoauflösung: 1080i, 1080p, 480i, 480p, 4K2K 50/60 Hz 4:2:0, 4K2K 50/60 Hz 4:4:4, 4K2K 30 Hz 4:4:4, 720i, 720p, VESA (≤ 1920 x 1200)
• Farbtiefe: 10 Bit, 12 Bit, 8 Bit
• Farbraum: RGB, YCbCr 4:2:0, YCbCr 4:2:2, YCbCr 4:4:4
• 3D Unterstützung: Alle HDMI 3D-Formate
• HDMI-Audioformate: DSD, DTS, DTS-ES, DTS-HD Master Audio, DTS-HD High Resolution Audio, DTS 96/24, Dolby® Atmos, Dolby® Digital EX (AC3), Dolby® Digital (AC3), Dolby® Digital Plus (E-AC-3), Dolby® TrueHD, PCM 2.0, PCM 5.1, PCM 7.1
• Digitale Audio-Extraktion: DTS, Dolby® Digital (AC3), Dolby® Digital Plus (E-AC-3), PCM 2.0
• Videoskalierung: 1080p
• Schnittstellen für ext. Steuerung: IR-Empfänger, TCP/IP, Web-Bedienoberfläche
• Ext. Steuerung Eingangsanschluss: 3,5 mm Klinkenbuchse TRS, Klemmenleiste 3-pol. (Euroblock) / 3,81 mm Raster, RJ-45-Buchse
• Betriebsspannung: 100 V AC - 240 V AC / 50 - 60 Hz

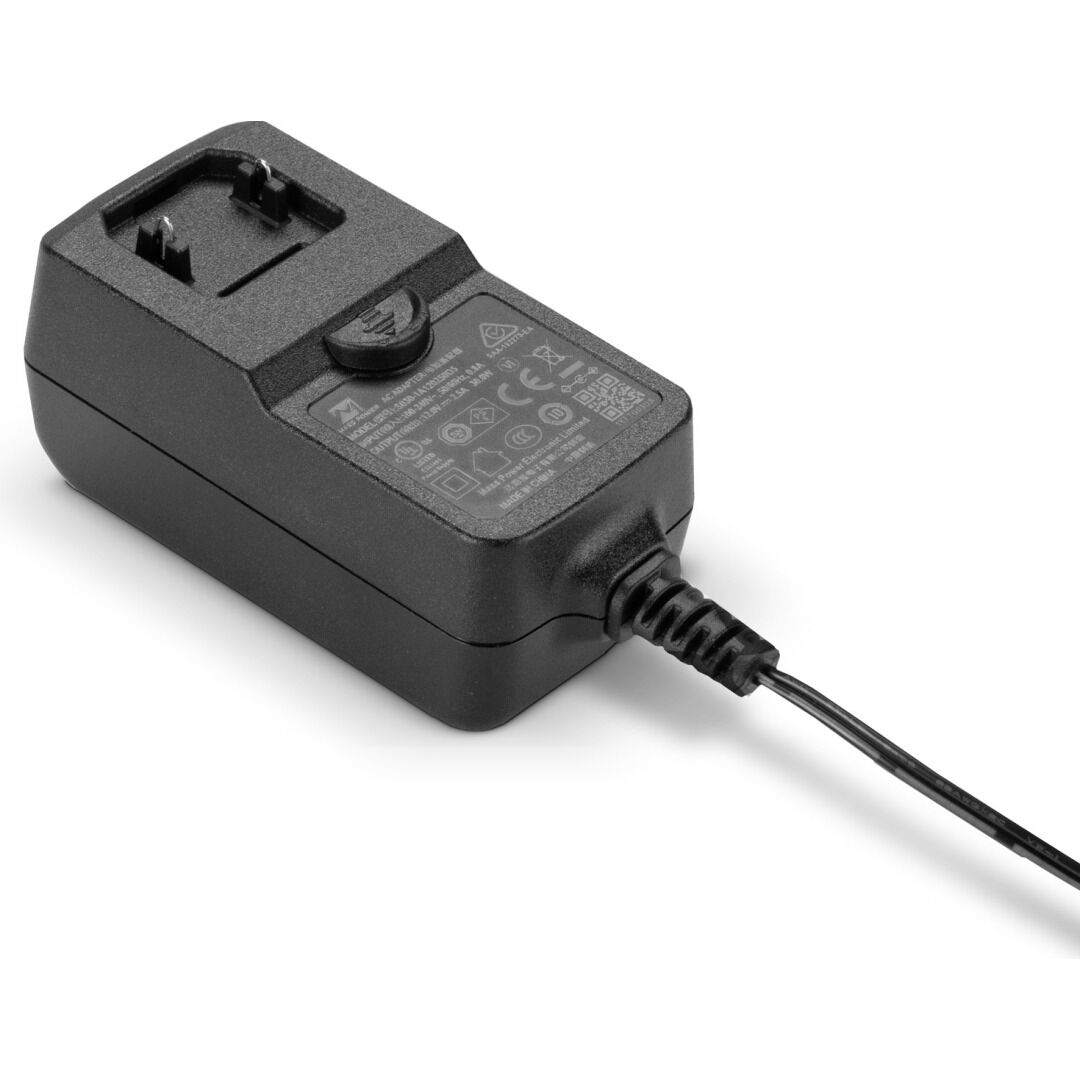

• Netzteiltyp: Externes Schaltnetzteil (SMPS)
• Leistungsaufnahme: 10 W
• Max. Leistungsaufnahme im Stand-by: 1,56 W

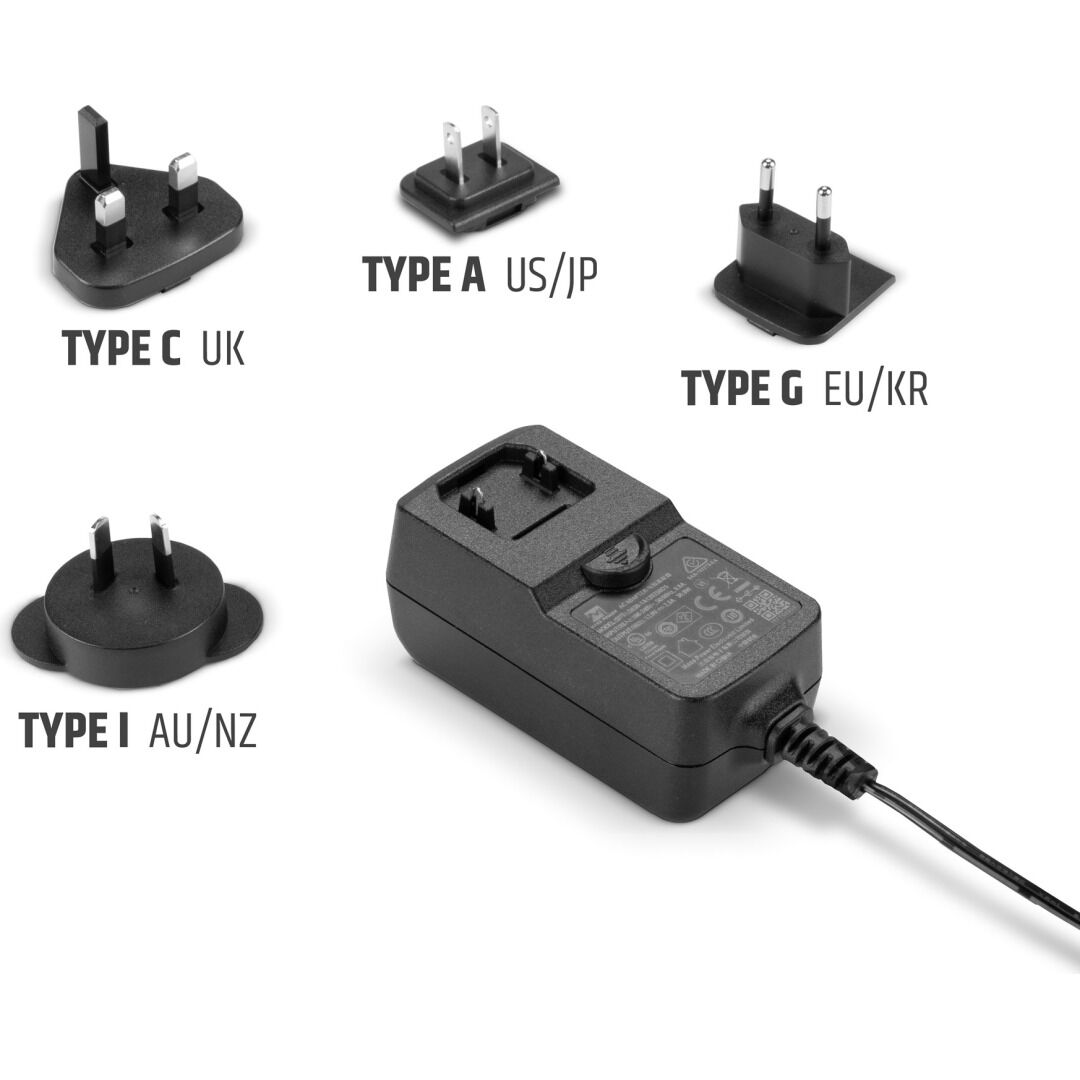

• Netzanschluss: AS3112 Australischer Stecker, BS1363/A Britischer Stecker, CEE 7/16 (Typ C / Eurostecker), Nema 1-15 US-Stecker
• Umgebungstemperatur: 0 - 40 °C
• Lagertemperatur: -20 - 60 °C
• Maximale Luftfeuchtigkeit (nicht kondensierend): 90 %
• ESD-Schutz gemäß IEC 61000-4-2 (kontaktlos): 8 kV
• ESD-Schutz gemäß IEC 61000-4-2 (bei Berührung): 4 kV
• Gewicht: 792 g
• Abmessungen: 220 mm x 44 mm x 105 mm
