Sennheiser EW-D ME4 SET (Y1-3)

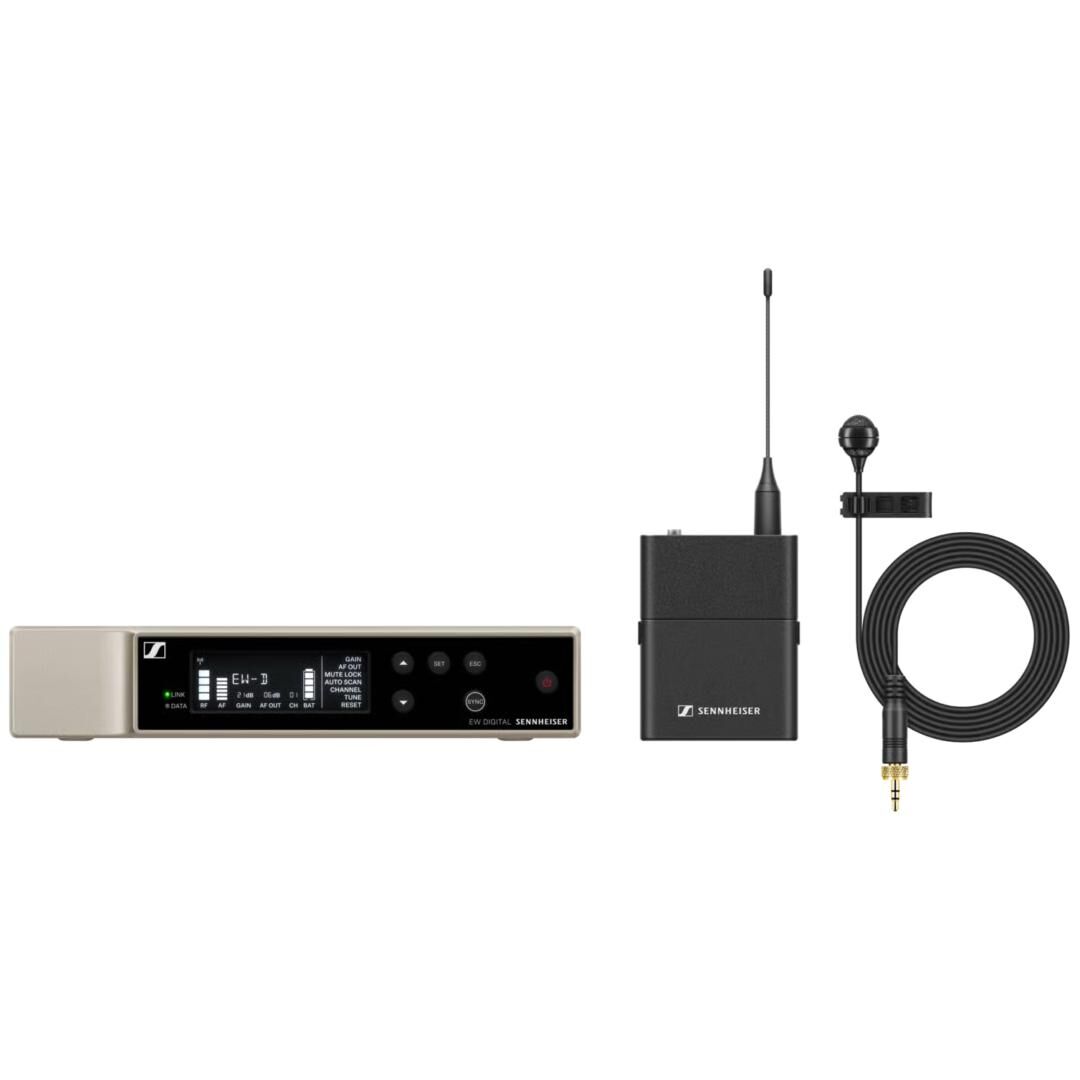

Das Sennheiser EW‑D ME4 SET in der Y1‑3‑Variante ist ein digitales, drahtloses Lavalier‑System für professionelle Sprachübertragung in Präsentationen, Konferenzen, Corporate‑Events und Content‑Produktionen. Es kombiniert den 1‑Kanal‑Empfänger EW‑D EM Digital im 19"‑Halbrack‑Format, den kompakten Taschensender EW‑D SK sowie das unauffällige ME 4 Ansteckmikrofon mit Nierencharakteristik. Das Frequenzband Y1‑3 (1.785,2–1.799,8 MHz) ist für EU, UK und Australien vorgesehen und eignet sich besonders für Setups, die das 1,8‑GHz‑Spektrum bevorzugen.

Die digitale Übertragung im UHF/1,8‑GHz‑Bereich bietet hohe Betriebssicherheit und planbare Performance. Das äquidistante 600‑kHz‑Kanalraster, 56 MHz Schaltbandbreite und 2.240 auswählbare Frequenzen vereinfachen die Frequenzkoordination erheblich. Durch die Eliminierung von Intermodulationen lassen sich bis zu 90 Kanäle parallel betreiben, ohne klassische Intermod‑Berechnungen vornehmen zu müssen.

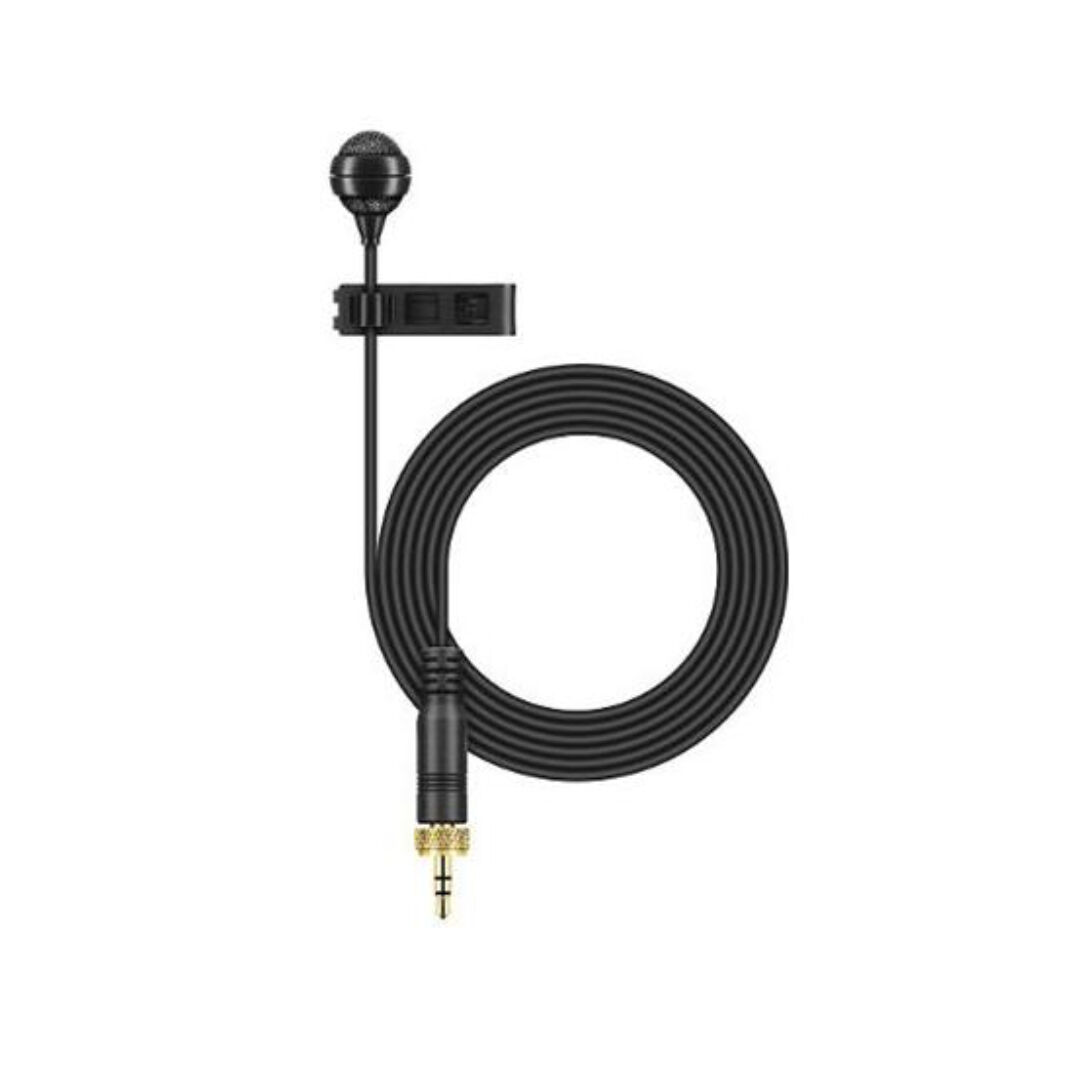

Das beiliegende ME 4 Lavalier ist auf Sprachverständlichkeit in geräuschvollen Umgebungen ausgelegt. Seine Nierencharakteristik reduziert Übersprechen, während der Frequenzgang von 50–18.000 Hz, 120 dB Max‑SPL und die hohe Empfindlichkeit von 40 mV/Pa eine präsente, klare Stimme liefern. Das diskrete, kamerataugliche Design, der mitgelieferte Windschutz und Clips erleichtern eine unauffällige Platzierung; das ca. 1,60 m lange Kabel sorgt für Bewegungsfreiheit.

Die Smart Assist App verbindet sich via Bluetooth Low Energy und beschleunigt die Einrichtung mit Auto‑Scan, schnellem Pairing und Remote‑Bedienung zentraler Parameter. Der große Audioeingangsdynamik•umfang von 134 dB minimiert manuellen Gain‑Aufwand und bewahrt Details, während die niedrige Verzerrung (THD ≤ −60 dB @ 1 kHz, −3 dBFS) eine natürliche, saubere Sprachwiedergabe unterstützt.

Für den mobilen Einsatz stehen flexible Energieoptionen zur Verfügung: bis zu 8 Stunden mit den mitgelieferten AA‑Batterien oder bis zu 12 Stunden mit dem optionalen BA 70 Lithium‑Ionen‑Akkupack. Der robuste 19"‑Halbrack‑Empfänger kommt inklusive Rack‑Montageset und lässt sich nahtlos in bestehende Racks integrieren. Der spezifizierte Temperatur‑ und Feuchtebereich gewährleistet zuverlässigen Betrieb in unterschiedlichen Umgebungen.

Lieferumfang: EW‑D EM Digital (1‑Kanal), EW‑D SK Taschensender, ME 4 Lavalier (Niere, Kondensator), NT 12‑5 CW Netzteil mit länderspezifischen Adaptern, Rack‑Montageset und AA‑Batterien. Bitte berücksichtigen Sie die lokalen Bestimmungen für den Betrieb im Bereich 1.785,2–1.799,8 MHz.

Highlights

• Y1‑3: 1.785,2–1.799,8 MHz (EU/UK/AU) – 1,8‑GHz‑Variante für planungsfreundliche Setups
• Intermodulationsfreies Design: 56 MHz Bandbreite, 600‑kHz‑Raster, bis zu 90 Kanäle
• 2.240 auswählbare Frequenzen für präzise HF‑Feinabstimmung
• ME 4 Lavalier (Niere) – diskret, rückkopplungsarm, inkl. Windschutz und Clips
• 134 dB Audioeingangs‑Dynamikumfang – seltene Gain‑Anpassungen nötig
• Smart Assist App (BLE) mit Auto‑Scan, Remote‑Setup und Monitoring
• Bis zu 12 h Laufzeit mit BA 70 (optional), bis zu 8 h mit AA‑Batterien
• 19"‑Halbrack‑Empfänger inkl. Rack‑Montagezubehör
• Niedrige Verzerrungen (THD ≤ −60 dB) für natürliche Sprachwiedergabe
• Breite Umweltspezifikation: −10 bis +55 °C, 5–95 % r. F. (nicht kondensierend)

Technische Daten

• System
  • Band/Range: Y1‑3
  • Frequenzbereich: 1.785,2–1.799,8 MHz
  • Regionen: EU, UK, Australien
  • Übertragung: Digital (UHF/1,8 GHz)
  • Schaltbandbreite: 56 MHz
  • Kanalraster: 600 kHz (äquidistant)
  • Wählbare Frequenzen: 2.240
  • Max. Anzahl paralleler Kanäle: bis zu 90
  • System‑Frequenzgang: 20 Hz – 20 kHz (−3 dB) @ 3 dBFS
  • Audioeingangsdynamikumfang: 134 dB
  • THD: ≤ −60 dB (1 kHz, −3 dBFS)
  • Betriebstemperatur: −10 °C bis +55 °C (14 °F – 131 °F)
  • Relative Luftfeuchtigkeit (Betrieb): 5 – 95 % (nicht kondensierend)
  • App‑Unterstützung: Smart Assist (Bluetooth Low Energy)

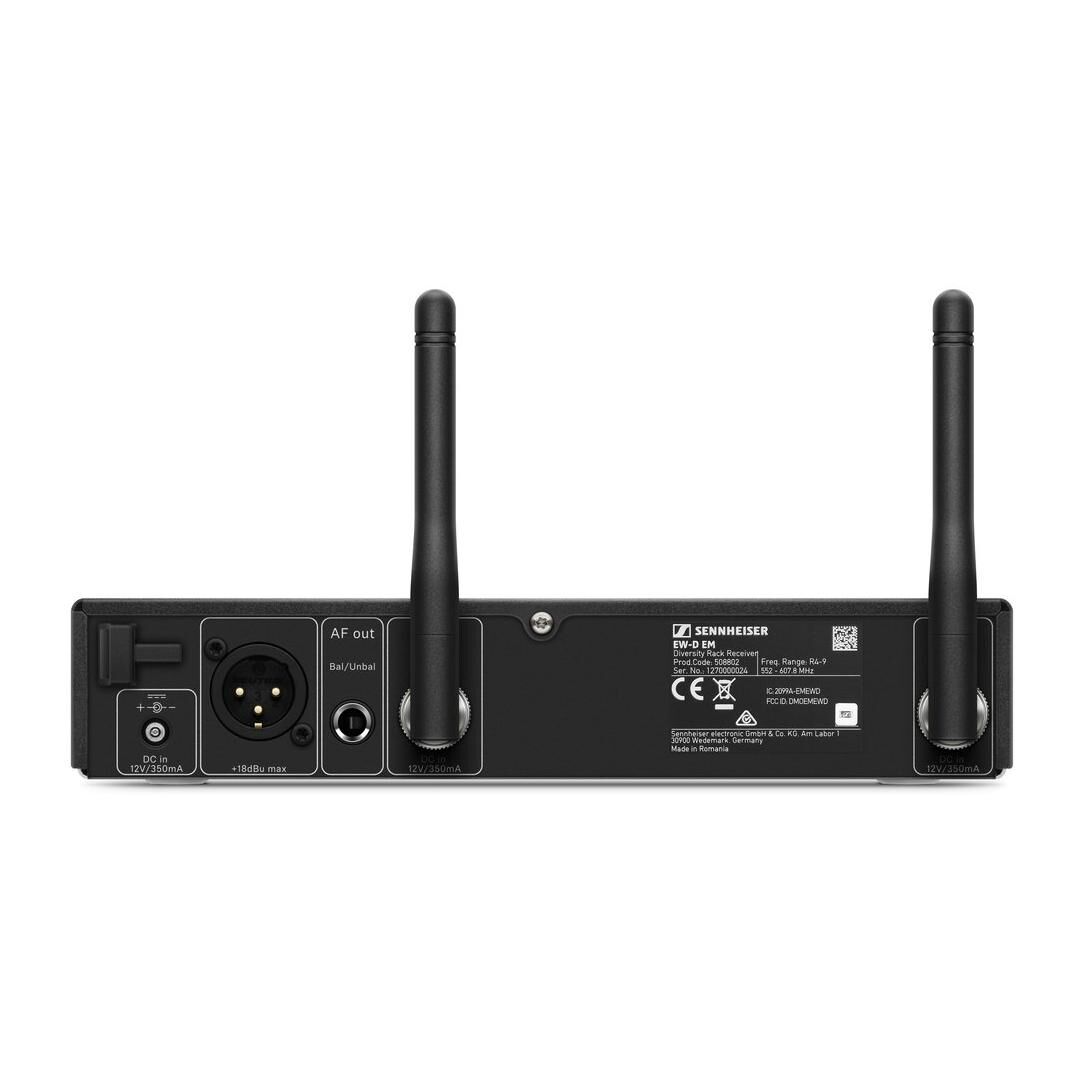

• Empfänger: EW‑D EM Digital (19"‑Halbrack)
  • Abmessungen: 212 × 44 × 189 mm
  • Gewicht: ca. 1.000 g (ohne Antennen und Netzteil)
  • Max. Audio‑Ausgangspegel: 18 dBu
  • Versorgung: 11 – 13 V ⎓
  • Stromaufnahme: ≤ 300 mA
• Taschensender: EW‑D SK
  • Abmessungen: 63 × 80 × 20 mm (ohne Antenne)
  • Gewicht: ca. 120 g
  • Mikrofoneingang: 3,5‑mm‑Klinke (verriegelbar)
  • Stromversorgung: 2 × AA‑Batterien 1,5 V (alkalisch) oder BA 70 Li‑Ion (optional)
  • Laufzeit: bis zu 8 h (AA), bis zu 12 h (BA 70)
  • Eingangsspannungsbereich: 2,0 – 4,35 V
  • Stromaufnahme: < 300 mA
  • Sendeleistung (Audio‑Link): 12 mW ERP (Y1‑3)
  • Sendeleistung (BLE): max. 10 mW EIRP
• Lavaliermikrofon: ME 4
  • Wandlerprinzip: vorpolarisierter Kondensator
  • Richtcharakteristik: Niere (cardioid)
  • Frequenzgang (Mikrofon): 50 – 18.000 Hz
  • Max. Schalldruckpegel: 120 dB
  • Empfindlichkeit (freies Feld, 1 kHz): 40 mV/Pa
  • Equivalent Noise Level: 31 dB
  • Kabellänge: ca. 1,60 m
  • Steckverbinder: 3,5‑mm‑Klinke
  • Bias/Versorgung über Bodypack: 7,5 V
  • Inklusive Zubehör: Windschutz und Clips
• Lieferumfang
  • 1 × EW‑D EM Digital 1‑Kanal‑Empfänger (19"‑Halbrack)
  • 1 × EW‑D SK Taschensender
  • 1 × ME 4 Lavaliermikrofon (Niere, Kondensator)
  • 1 × NT 12‑5 CW Netzteil mit länderspezifischen Adaptern
  • 1 × Rack‑Montageset
  • AA‑Batterien
