OMNITRONIC XO-230 Aktive Frequenzweiche

Die OMNITRONIC XO-230 ist eine aktive Frequenzweiche für professionelle Beschallungs- und Studioanwendungen. Als flexible Lösung für PA-Systeme, Installationen oder den Proberaum bietet sie wahlweise einen 2-Wege-Stereo- oder 3-Wege-Mono-Betrieb. Mit ihrer Linkwitz-Riley-Filtercharakteristik (24 dB/Oktave) sorgt die XO-230 für saubere Übergänge zwischen den Wegen und eine präzise Signalaufteilung – ideal für DJs, Tontechniker und Installateure, die auf klare Strukturen und zuverlässige Ergebnisse setzen.

Die Trennfrequenzen lassen sich stufenlos von 45 Hz bis 9,6 kHz einstellen. Über die X10-Umschaltung erweitert sich der nutzbare Bereich praxisgerecht, sodass sich die XO-230 mühelos an verschiedene Lautsprecherkonzepte anpasst – vom kompakten 2-Wege-Setup bis zum leistungsfähigen 3-Wege-Mono-Stack. Ein summierter Subwoofer-Ausgang erleichtert Setups mit Mono-Bass und sorgt für konsistente Tieftonwiedergabe in Clubs, Tanzschulen oder auf Bühne und Events.

Für zusätzlichen Schutz tiefer Frequenzwege ist ein schaltbares Butterworth-Hochpassfilter mit 12 dB/Oktave bei 40 Hz integriert. Die Ausgangspegel jedes Frequenzbereichs sind individuell regelbar, wodurch sich Pegelunterschiede der Endstufen oder Lautsprecher präzise ausgleichen lassen. Phasenumkehrschalter an jedem Ausgang helfen bei der korrekten Ausrichtung des Systems und vermeiden Auslöschungen im Übernahmebereich.

Die XO-230 ist mit symmetrischen XLR-Ein- und Ausgängen ausgestattet und fügt sich dadurch nahtlos in professionelle Signalwege ein. LED-Indikatoren für Power, Low Cut, Mono/Stereo, Phasenumkehr und Multiplikator bieten jederzeit klare Rückmeldung über den Betriebszustand. Ein hoher Geräuschspannungsabstand von >100 dB und ein niedriger Klirrfaktor von <0,05 % bei 1 kHz unterstützen eine saubere, rausch- und verzerrungsarme Signalführung.

Mit 19" Rackformat (1 HE) und einem geringen Gesamtanschlusswert von 8 W ist die XO-230 platzsparend und energieeffizient. Die maximale Ein- bzw. Ausgangspegel von +22 dBu bzw. +21 dBu bieten ausreichend Headroom für Live- und Studioanwendungen. Das robuste Gehäuse in Schwarz ist auf den täglichen Einsatz ausgelegt und eignet sich für mobile Racks ebenso wie für Festinstallationen.

Ob in der Festinstallation, im Club, im Homerecording-Setup oder auf Tour: Die OMNITRONIC XO-230 unterstützt präzises Systemtuning, sorgt für verlässliche Trennungen zwischen Sub, Low, Mid und High und erleichtert das Einmessen gemischter Lautsprecher-Setups. Wer eine unkomplizierte, klare und anpassungsfähige aktive Frequenzweiche sucht, findet in der XO-230 eine praxistaugliche Lösung.

• 2-Wege-Stereo- oder 3-Wege-Mono-Betrieb für flexible Systemkonfigurationen
• Linkwitz-Riley-Filter, 24 dB/Oktave, für präzise und phasenkohärente Übergänge
• Stufenlos einstellbare Trennfrequenzen von 45 Hz bis 9,6 kHz mit X10-Umschaltung
• Summierter Subwoofer-Ausgang für Mono-Bass-Setups
• Individuell regelbare Ausgangspegel je Frequenzband zur optimalen Anpassung
• 40 Hz Butterworth-Hochpass (12 dB/Okt) zum Schutz von Tieftönern
• Phasenumkehrschalter an jedem Ausgang zur Korrektur der Laufzeit/Polarität
• Symmetrische XLR-Ein- und Ausgänge für störungsarme Signalführung
• Umfassende LED-Statusanzeigen für schnelle Übersicht
• 19" Rackeinbau (1 HE), kompakt und installationsfreundlich
• Hoher SNR >100 dB und niedriger THD <0,05 % bei 1 kHz
• Max. Pegel: Eingang +22 dBu, Ausgang +21 dBu – mit reichlich Headroom

• Gerätetyp: Aktive Frequenzweiche
• Marke/Modell: OMNITRONIC XO-230
• Betriebsarten: 2-Wege-Stereo oder 3-Wege-Mono
• Trennfrequenzbereich: 45–9600 Hz, stufenlos
• Filtercharakteristik (Crossover): Linkwitz-Riley, 24 dB/Oktave
• Low-Cut-Filter: 40 Hz, 12 dB/Oktave, Butterworth
• Subwoofer-Ausgang: Summiert (Mono)
• Phasenanpassung: Je Ausgang schaltbar (Phasenumkehr)
• Gain: Eingang ±12 dB; Ausgang -∞ bis +6 dB
• Max. Pegel: Eingang +22 dBu; Ausgang +21 dBu
• Geräuschspannungsabstand: >100 dB
• Klirrfaktor (THD): <0,05 % bei 1 kHz
• Übersprechdämpfung: >80 dB
• Eingangsimpedanz: 25 kOhm (unsymmetrisch), 50 kOhm (symmetrisch)
• Ausgangsimpedanz: 100 Ohm (unsymmetrisch), 200 Ohm (symmetrisch)

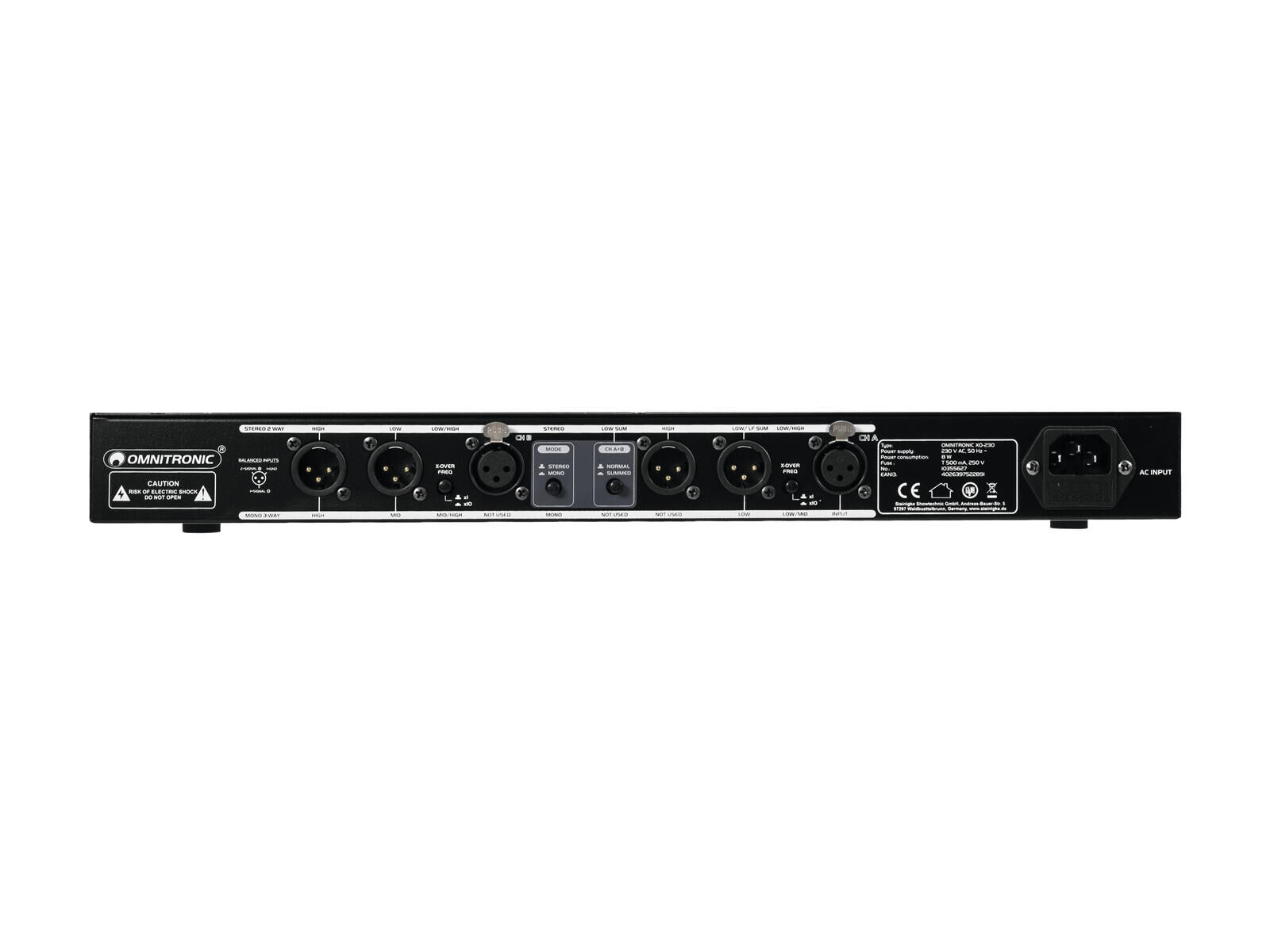

• Anschlüsse: Eingang Line über 2 × 3-pol XLR; Ausgang Line über 4 × 3-pol XLR
• Steuerelemente: Betriebswahlschalter (2-Wege Stereo/3-Wege Mono), Phasenumkehrschalter, Multiplikatorschalter (X10)
• Status-LEDs: Power, Low Cut, Mono, Stereo, Phasenumkehr, Multiplikator
• Stromversorgung: 230 V AC, 50 Hz
• Gesamtanschlusswert: 8 W
• Schutzklasse: SK I
• Stromanschluss: Kaltgeräte-Einbaubuchse (IEC); Netzkabel mit Schutzkontaktstecker im Lieferumfang
• Gehäusebauform: 19" (48,3 cm) Rackeinbau, 1 HE
• Farbe: Schwarz
• Abmessungen (B × T × H): 48,3 × 15,2 × 4,45 cm
• Gewicht: 1,87 kg
• Einsatzbereiche: Installation, Clubs/Tanzschulen, Bühne, Homerecording/Studios, Band/Proberaum
