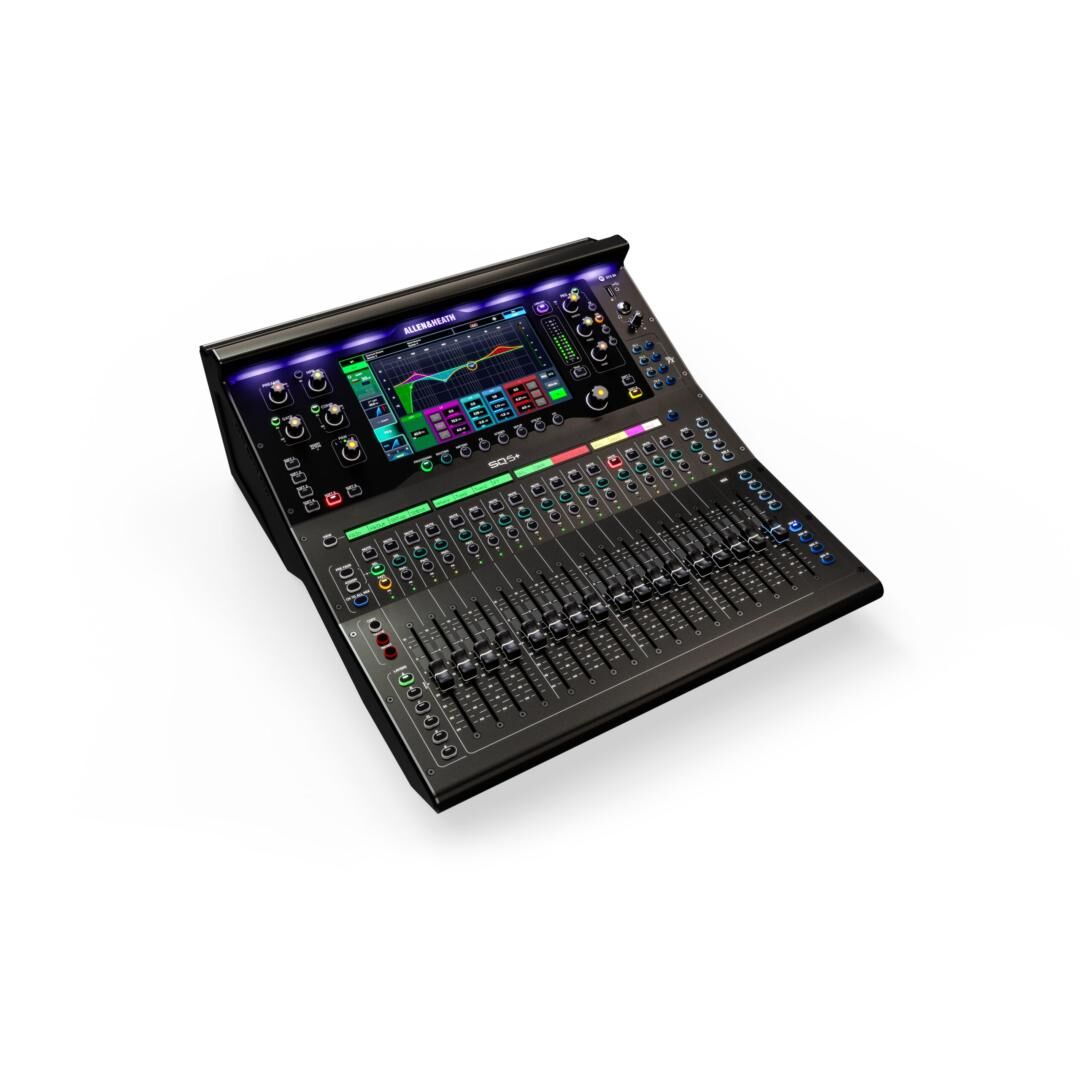

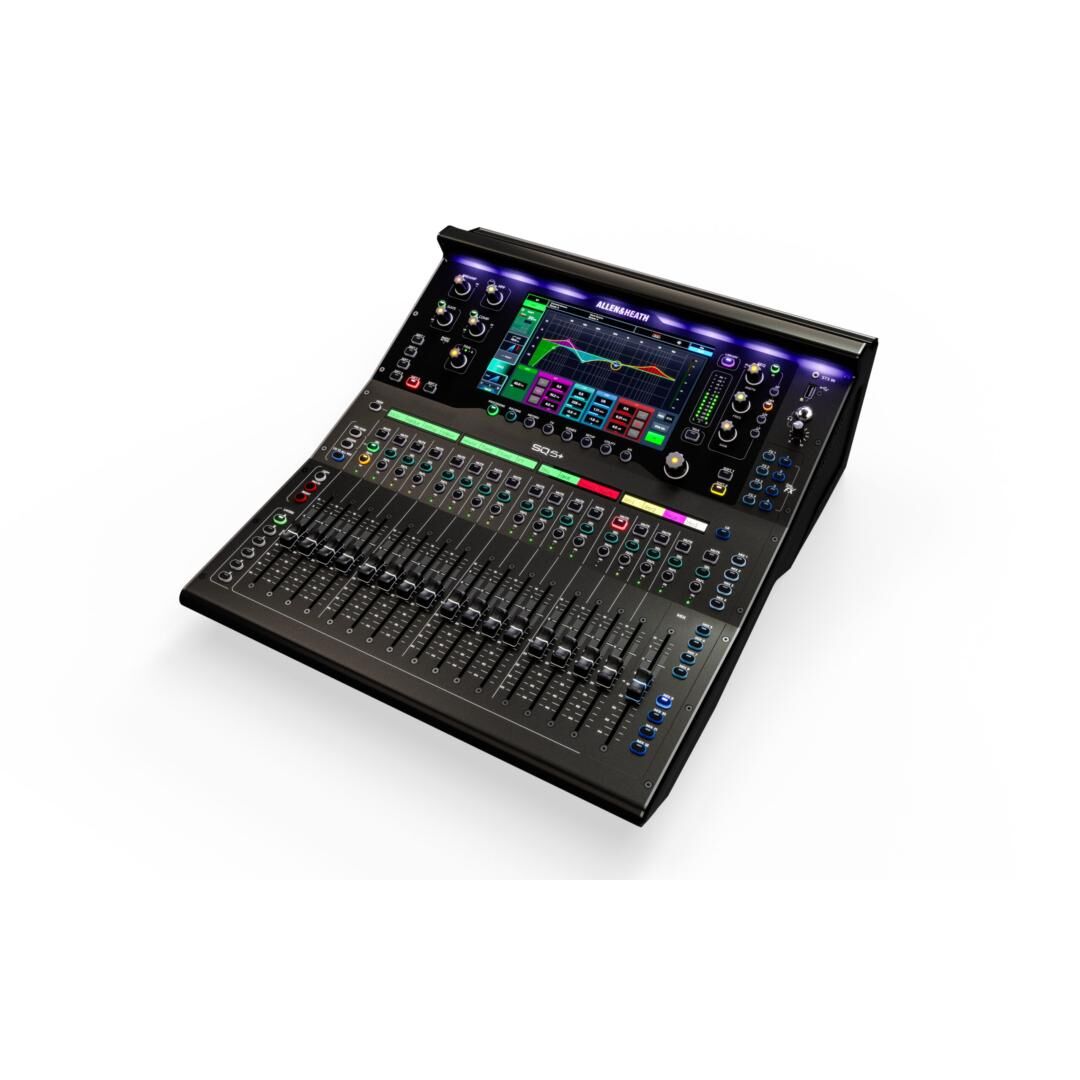

Allen & Heath SQ5+

Das Allen & Heath SQ5+ ist ein kompakter 96-kHz-Digitalmischer (48 Kanäle / 44 Busse / 17 Fader) für professionelle Live‑Sound-, Installations-, Broadcast- und Streaming-Setups. Trotz seiner geringen Stellfläche bietet das SQ5+ die komplette Funktionsvielfalt der SQ+ Serie – inklusive vier integrierter RackUltra FX‑Engines und acht RackExtra FX‑Engines – und lässt sich mit optionalem 19"-Rackkit ebenso gut fest verbauen wie mobil einsetzen. Für Anwender, die zuverlässige Performance, flexible Bedienkonzepte und zukunftssichere Konnektivität suchen, liefert das SQ5+ eine ausgewogene Mischung aus Rechenleistung, Workflow und Erweiterbarkeit.

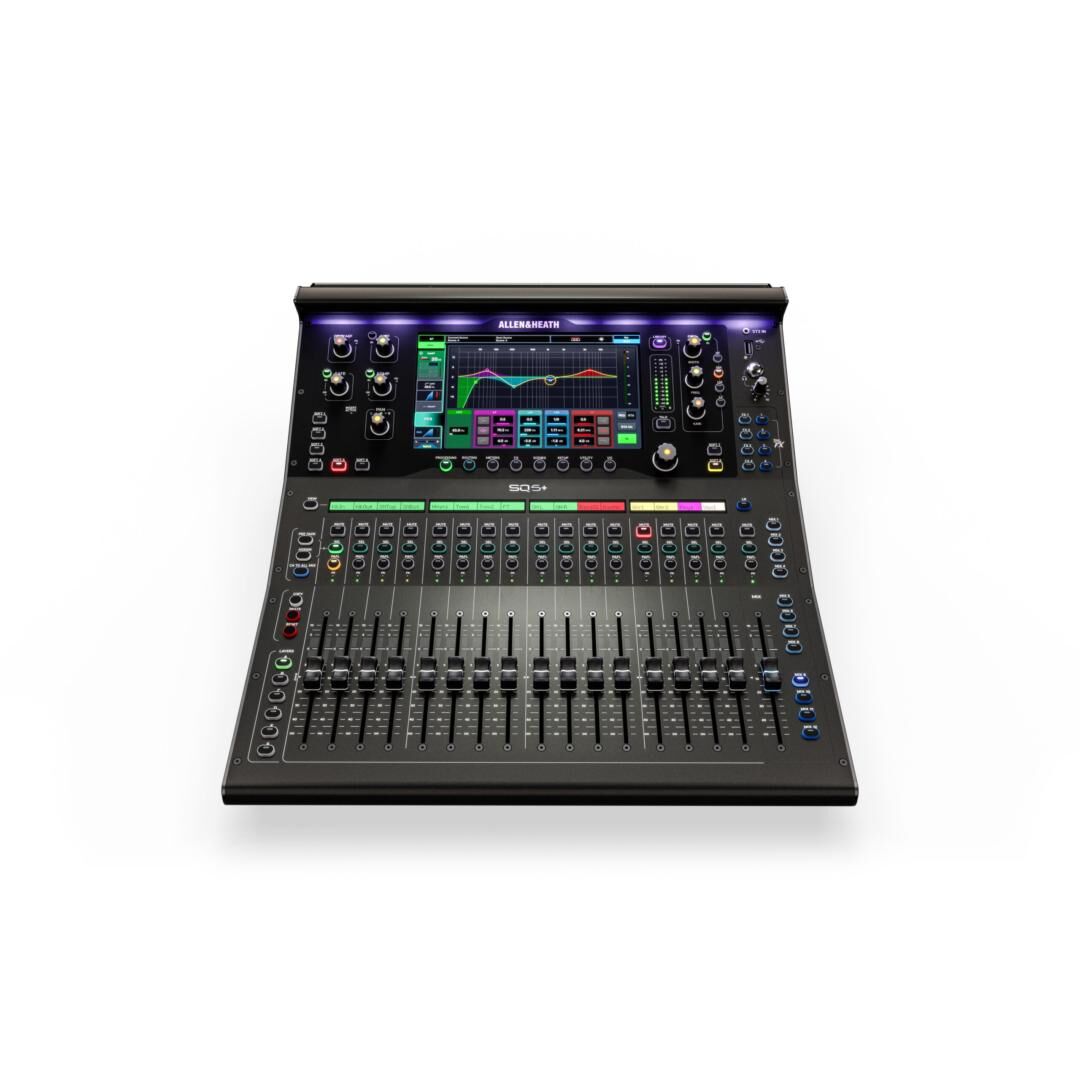

Das Herzstück ist ein reaktionsschneller 9"-Touchscreen mit neuer dunkler GUI, flankiert von griffigen, beleuchteten Encodern. Der Mix-Workflow bleibt dank Drag‑and‑Drop-Zuordnungen, frei benennbarer und farbcodierbarer Kanalzüge sowie 6 Layern stets übersichtlich. Das patentierte Chromatic Channel Metering informiert pro Kanal über Pegel bis hinunter zu −72 dB per LEDs mit variabler Helligkeit und Farbe – ideal für schnelle Entscheidungen unter Live-Bedingungen. 17 motorisierte 100‑mm‑Fader und 8 frei belegbare SoftKeys sorgen für direkten Zugriff auf die wichtigsten Funktionen.

In puncto Klangbearbeitung bringt jedes Eingangssignal alles mit, was für einen souveränen Mix nötig ist: Hochpassfilter, ultraschnelles Gate mit Sidechain und Filter, frei platzierbarer Insert, musikalischer 4‑Band‑PEQ mit RTA sowie ein Peak/RMS‑Kompressor. Mix-Busse sind standardmäßig mit parametrischem EQ, 28‑Band‑Grafik‑EQ und Kompressor ausgestattet. DEEP Processing Add-ons – latenzfreie Emulationen klassischer Analog-Hardware – können direkt in Kanälen und Bussen genutzt werden, ohne zusätzliche Latenz oder externe DSPs.

Für kreative Effekte stellt das SQ5+ zwei FX‑Suiten bereit: Acht RackExtra FX‑Engines (jeweils mit eigenem Stereo-Return) liefern bewährte Reverbs, Delays und Modulationen. Vier zusätzliche RackUltra FX‑Engines (mit dedizierten Stereo‑Sends und ‑Returns) bringen hochwertige Reverbs, Vocal‑Tuning und Pitch‑Prozessoren, Distortion, Sättigung und mehr aus der dLive‑Welt; bei Bedarf können diese Engines auch RackExtra FX ausführen. Registrierte Nutzer erhalten mit dem SQ+ PlusPack ein Add-on‑Bundle mit allen verfügbaren DEEP- und RackExtra FX zum Start kostenlos.

Aufnahme, Streaming und Virtual Soundcheck gelingen direkt über die integrierte USB‑Audio‑Schnittstelle mit bis zu 32×32 Kanälen bei 96 kHz oder 48 kHz. Class‑compliant Unterstützung für macOS und Windows (ASIO/WDM) ist gegeben; über die Allen & Heath MIDI Control App lassen sich Fader, Drehregler, Kanal‑Tasten und SoftKeys einer DAW zuweisen. Zusätzlich ermöglicht SQ‑Drive Mehrspur‑Recording (16 Kanäle @ 96 kHz, 32 Kanäle @ 48 kHz) oder Stereo‑Mitschnitte direkt auf USB‑Speicher – ganz ohne Rechner.

Das 128×128 Intelligent SLink‑Port öffnet die Tür zum Everything I/O‑Ökosystem mit Stageboxen, Expandern und weiteren A&H‑Pulten. Über den I/O‑Kartenslot erweitern Dante, MADI, Waves oder zusätzliche SLink‑Konnektivität das Pult für komplexe FOH/Monitor‑Splits, Broadcast‑Infrastrukturen und Multiformat‑Installationen. Zwei unabhängige 24‑Kanal‑AMMs (oder 1×48‑Kanal‑AMM) unterstützen Konferenz‑ und Panel‑Anwendungen. Das robuste Vollmetall‑Gehäuse mit Carbon‑on‑Graphite‑Finish ist für den harten Alltag gebaut; eine 2‑Jahres‑Herstellergarantie gibt zusätzliche Sicherheit.

Highlights

• Kompaktes 96‑kHz‑Digitalmischpult mit 48 Kanälen, 44 Bussen und 17 motorisierten 100‑mm‑Fadern
• 9" Touchscreen mit dunkler GUI, beleuchteten Encodern und Drag‑and‑Drop‑Layout
• Umfangreiche Kanal- und Mix‑Bearbeitung: HPF, Gate mit Sidechain, 4‑Band‑PEQ mit RTA, Peak/RMS‑Kompressor; Mix‑PEQ, 28‑Band‑GEQ und Kompressor
• 12 Stereo Aux/Group Mixe plus LR und 6 Mono/Link‑fähige Matrix‑Busse
• 8 RackExtra FX‑Engines und 4 RackUltra FX‑Engines mit dedizierten Sends/Returns
• DEEP Processing Add‑ons: latenzfreie Emulationen direkt in Kanal- und Mix‑Strips
• USB‑Audio‑Interface 32×32 bei 96/48 kHz; SQ‑Drive Mehrspur‑Recording direkt auf USB
• 128×128 Intelligent SLink für Everything I/O; Erweiterung via Dante, MADI, Waves oder zusätzlichem SLink
• Chromatic Channel Metering mit LED‑Feedback bis −72 dB für schnelle Pegelkontrolle
• AMM mit 2×24 oder 1×48 Kanälen; Remote‑Apps: SQ+ MixPad und SQ+ 4You
• Optionale 19"‑Rackmontage, robustes Vollmetall‑Chassis, 2 Jahre Herstellergarantie

Technische Daten

• Grunddaten
  • Modell: Allen & Heath SQ5+
  • 48 Channel / 44 Bus / 17 Fader Digital Mixer
  • 96 kHz XCVI Core
  • Optional 19" rackmontierbar (Rackkit separat erhältlich)
• Audio & Processing
  • 48× Inputs to Mix
  • 12× Stereo Aux/Group Mixes + LR
  • 6× Mono / linkbare Matrix‑Busse
  • Volle Kanal- und Mix‑Bearbeitung: HPF, PEQ/GEQ, Kompressor, Gate
  • Eingangskanal: HPF, Gate mit Sidechain und Filter, frei zuweisbarer Insert
  • Eingangskanal: 4‑Band parametrischer EQ mit RTA
  • Eingangskanal: Peak/RMS‑Kompressor
  • Mix‑Bus: Parametrischer EQ und 28‑Band Grafik‑EQ
  • Mix‑Bus: Kompressor
  • DEEP Processing bereit (Latenzfreie Emulationen auf Kanälen und Bussen)
  • 8× RackExtra FX‑Engines mit dediziertem Stereo‑Return
  • 4× RackUltra FX‑Engines mit dedizierten Stereo‑Sends und ‑Returns (können alternativ RackExtra FX ausführen)
  • Chromatic Channel Metering pro Kanal, LED‑Anzeige bis −72 dB
• Bedienoberfläche & Kontrolle
  • 17× 100‑mm motorisierte Fader
  • 8× frei belegbare SoftKeys
  • 6× Channel‑Strip‑Layer
  • 9" Touchscreen mit Dark GUI
  • Drag‑and‑Drop‑Layout mit frei wählbaren Kanalzuweisungen
  • Benutzerdefinierte Kanalnamen und Farbcodierung
  • Hochgriffige beleuchtete Encoder
  • Konfigurierbarer Single/Dual‑Fußschalteranschluss
  • Remote‑Steuerung über kostenlose Apps (Windows/macOS/iOS/Android)
• USB Recording & Playback
  • USB‑A (SQ‑Drive): 16 Kanäle @ 96 kHz
  • USB‑A (SQ‑Drive): 32 Kanäle @ 48 kHz
  • USB‑B Interface: 32×32 @ 96 kHz
  • USB‑B Interface: 32×32 @ 48 kHz
  • Class‑compliant, kompatibel mit Mac und Windows (ASIO/WDM verfügbar)
  • DAW‑Steuerung via Allen & Heath MIDI Control (Fader, Encoder, Kanal‑Tasten, SoftKeys)

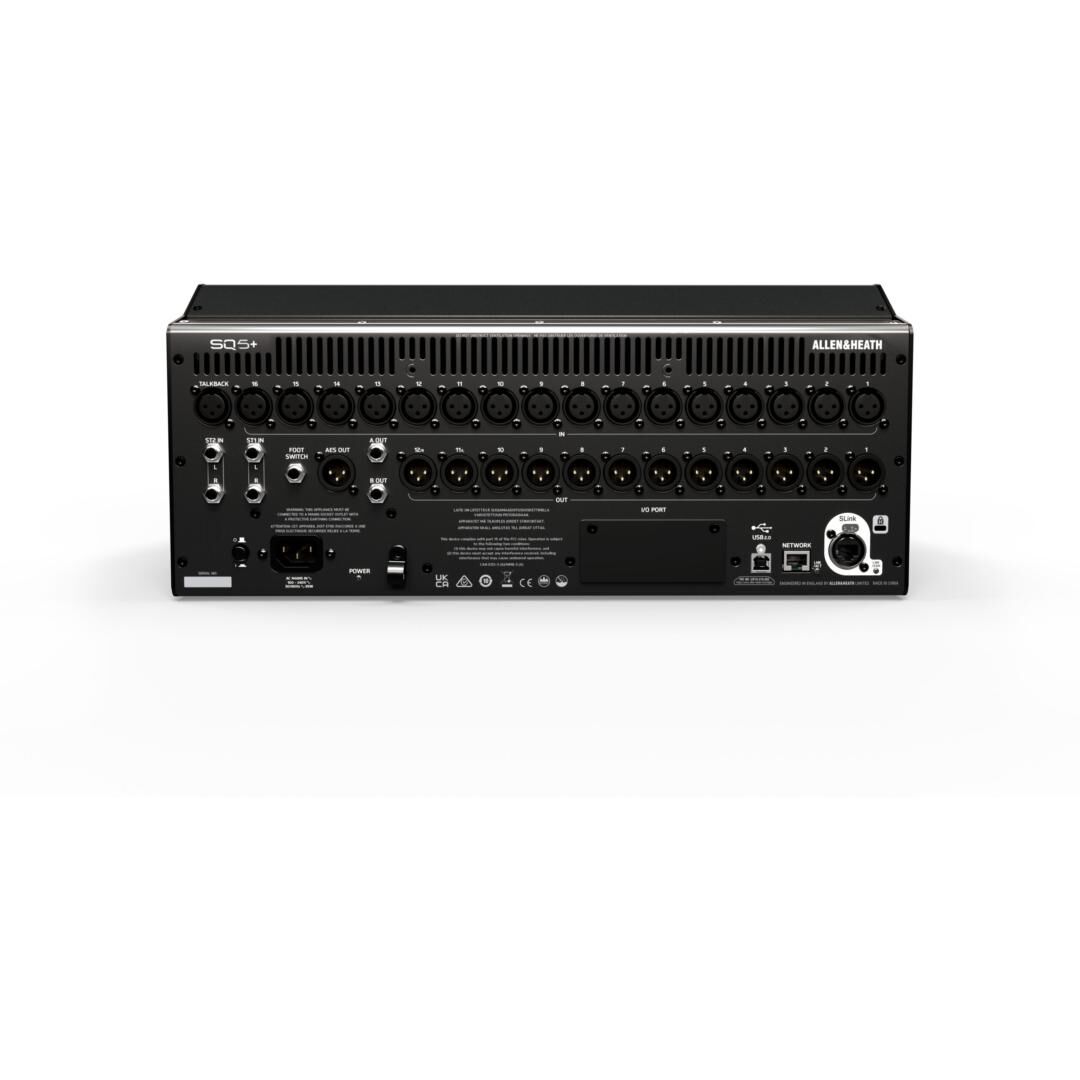

• Analoge I/O
  • 16× XLR Mic/Line Eingänge
  • 12× XLR Ausgänge
  • 3× Stereo‑Line‑Eingänge (4× 6,35‑mm TRS, 1× 3,5‑mm TRS)
  • 1× XLR Talkback‑Eingang
  • 2× TRS Ausgänge
  • Stereo‑Kopfhörerausgang
• Digitale I/O & Netzwerk
  • 128×128 Intelligent SLink Port für Everything I/O und Verbindung zu anderen Allen & Heath Konsolen
  • 1× I/O‑Kartenslot für Optionen: SLink, Dante, Waves, MADI
  • 1× AES3 Stereo Digital‑Ausgang
• Aufnahme, Wiedergabe & Apps
  • Integrierte USB‑Audio‑Schnittstelle für Recording, Backing‑Track‑Playback, Livestreaming, Virtual Soundcheck
  • SQ‑Drive: Capture/Playback von Mehrspur oder Stereo direkt auf USB‑Datenträger
  • App: SQ+ MixPad (iOS/Android) für drahtloses Mischen im Venue
  • App: SQ+ 4You – Personal‑Monitor‑Control für bis zu 8 Musiker
• AMM (Automatic Mic Mixing)
  • 2× unabhängige 24‑Kanal‑AMMs oder 1× kombiniertes 48‑Kanal‑AMM
  • Einsatzbereiche: Konferenzen, Panels, Broadcast
• Gehäuse
  • Robustes Vollmetall‑Chassis
  • Carbon‑on‑Graphite‑Finish mit schwarzen/weißen Knöpfen und Faderkappen
