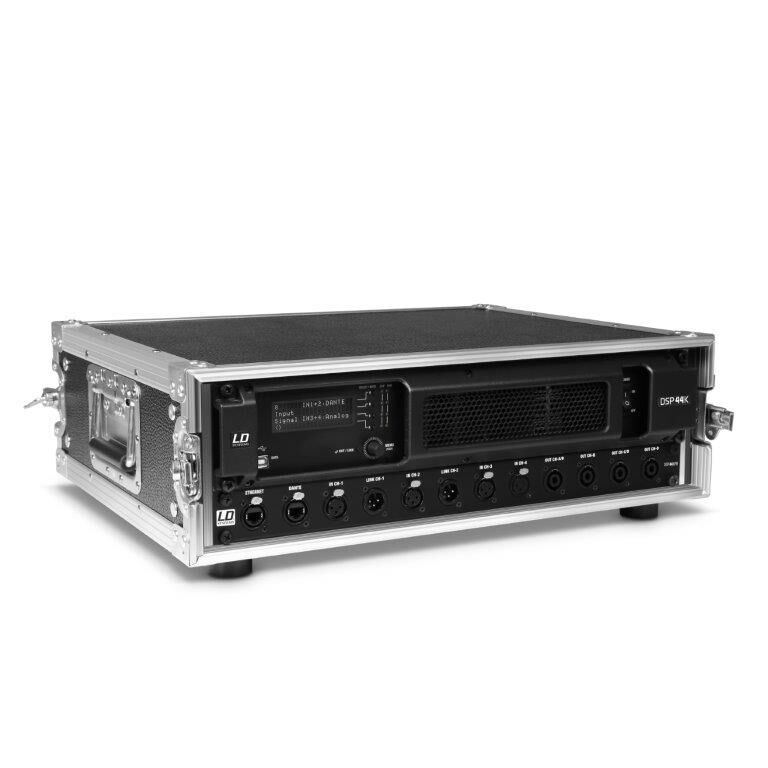

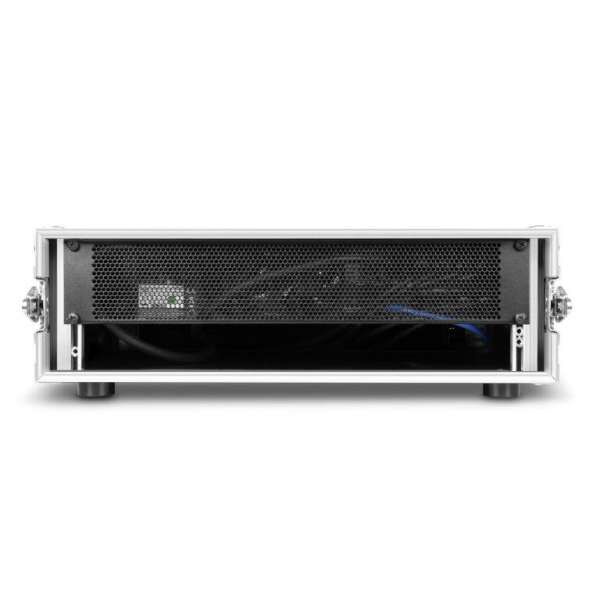

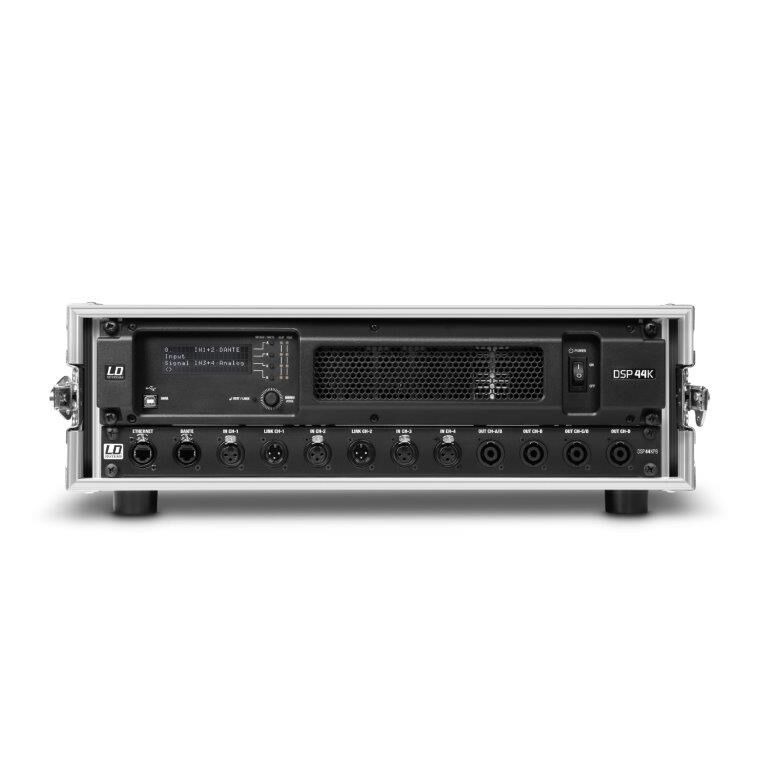

LD Systems DSP 44 K RACK 4-Kanal Dante™ DSP-Endstufe und Patchbay im 19" Rack-Case

Die LD Systems DSP 44 K RACK ist eine sofort einsatzbereite 3 HE 19" Rack-Lösung, die die leistungsstarke DSP 44K 4-Kanal Dante™-Endstufe mit einer professionellen Patchbay kombiniert. Das System liefert 4 x 1.200 Watt an 4 und 2 Ohm sowie 2 x 2.400 Watt im Bridge-Modus an 4 Ohm und eignet sich somit für anspruchsvolle Beschallungsanwendungen jeglicher Art.

Die Endstufe verfügt über eine 24-Bit Signalbearbeitung und eine integrierte Preset-Bibliothek, die speziell auf LD Systems Stinger®-Lautsprecher abgestimmt ist. Dadurch wird der perfekte Antrieb für Passiv-Lautsprecher aus der Stinger®-Serie gewährleistet – ohne aufwendige Einrichtung. Die Dante™-Schnittstelle ermöglicht eine flexible Digital-Netzwerkanbindung über Standard-Ethernet und reduziert Kabeleinsatz auf ein Minimum.

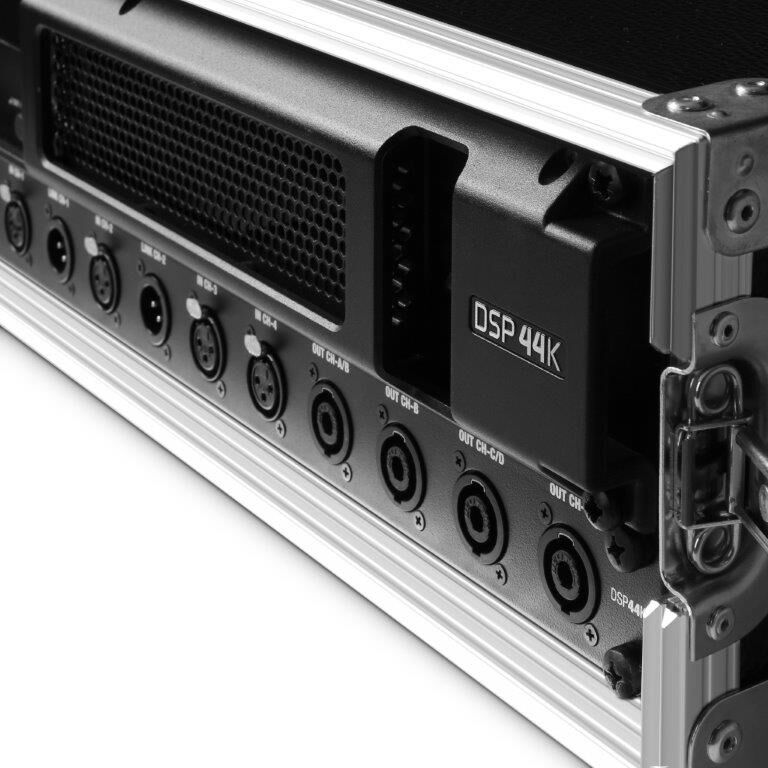

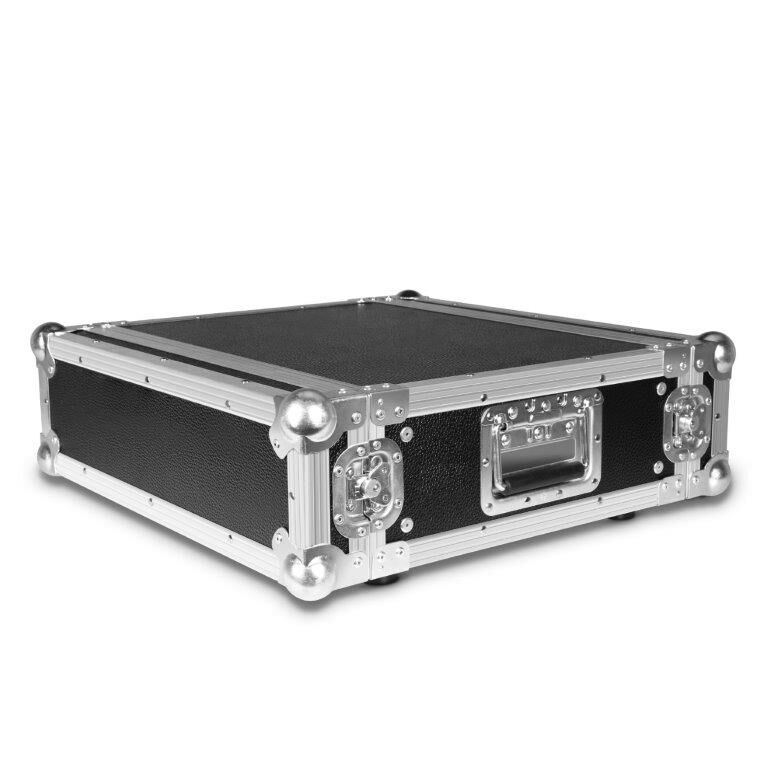

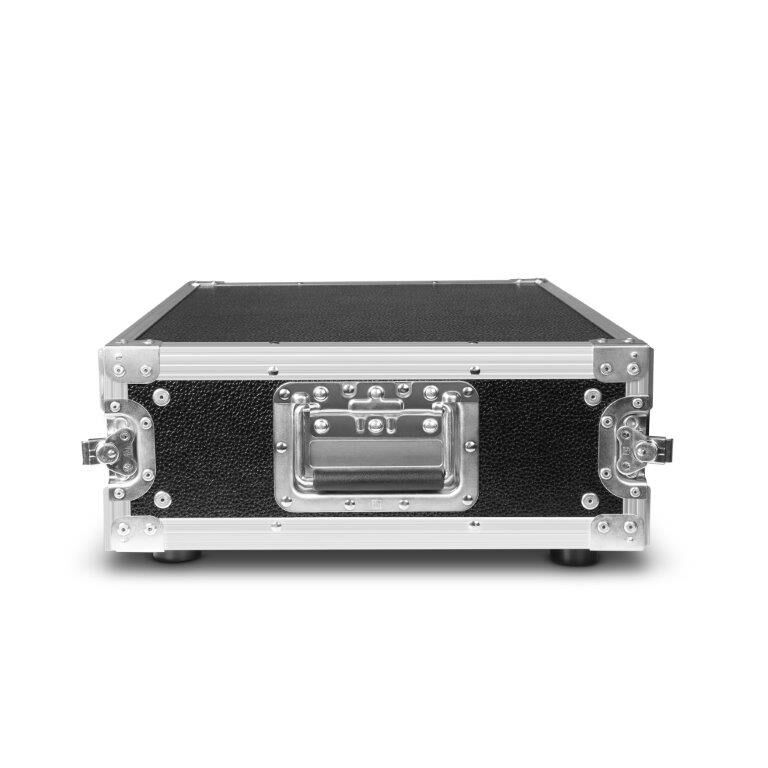

Die integrierte Patchbay mit 4 x speakON, 4 x XLR/f, 2 x XLR/m und 2 x RJ45 Neutrik-Buchsen ermöglicht eine professionelle Signalverarbeitung und Vernetzung direkt im Rack. Das robuste 7 mm Multiplex-Case mit abnehmbaren Deckeln vorne und hinten sowie hochklassiger Hardware garantiert maximale Langlebigkeit und zuverlässigen Einsatz auf der Bühne und im Studio.

Die Class-H-Schaltung sorgt für hohen Wirkungsgrad bei gleichzeitig geringer Verlustwärme, während die aktive Leistungsfaktorkorrektur (PFC) einen stabilen Strombezug über den gesamten Eingangsspannungsbereich von 100–240 V AC sicherstellt. Mehrere Schutzschaltungen – darunter Soft-Start, Überspannung, Kurzschluss, RMS-Lautsprecherlimiter, Überhitzungsschutz und Clip-Limiter – schützen sowohl die Endstufe als auch angeschlossene Lautsprecher.

Über das LC-Display und Direktzugriffstasten sowie Drehschalter lassen sich alle relevanten Parameter bedienfreundlich steuern. Die Computer-Steuerungssoftware in Kombination mit dem USB-Anschluss an der Vorderseite ermöglicht eine umfassende Konfiguration und Überwachung des Systems.

Highlights:

• Fertig bestücktes 3 HE 19" Rack-Case mit Endstufe und Patchbay
• DSP 44K 4-Kanal Dante™-Endstufe mit 24-Bit DSP
• 4 x 1.200 Watt an 4 und 2 Ohm, 2 x 2.400 Watt gebrückt an 4 Ohm
• Integrierte Preset-Bibliothek für LD Systems Stinger®-Lautsprecher
• Patchbay mit 4 x speakON, 4 x XLR/f, 2 x XLR/m, 2 x RJ45 Neutrik-Buchsen
• 7 mm Multiplex-Case mit hochklassiger Hardware und abnehmbaren Deckeln vorne und hinten
• Dante™-Netzwerkaudio für flexible Digital-Konnektivität
• Class-H-Schaltung mit aktiver Leistungsfaktorkorrektur (PFC)
• Umfangreiche Schutzschaltungen für zuverlässigen Dauerbetrieb

Technische Daten:

• Produktart: Endstufen
• Bauform: 19" / 3 HE
• Ausgangsleistung (1 kHz @ 2 Ohm): 4 x 1.200 W
• Ausgangsleistung (1 kHz @ 4 Ohm): 4 x 1.200 W
• Ausgangsleistung (1 kHz @ 8 Ohm): 4 x 675 W
• Ausgangsleistung (1 kHz @ 4 Ohm, Bridge-Modus): 2 x 2.400 W
• Ausgangsleistung (1 kHz @ 8 Ohm, Bridge-Modus): 2 x 1.200 W
• High Z 70Vrms / 100Vpeak: 4 x 1.200 W
• High Z 100Vrms / 140Vpeak: 2 x 2.400 W
• Schaltungskonzept: Class H
• Frequenzgang: 10 – 22.000 Hz
• Klirrfaktor (THD): < 0,05 % @ 1 kHz
• Geräuschspannungsabstand: 104 dB
• Schutzschaltungen: Soft-Start, Überspannung, Schutz vor Gleichstrom, RMS Lautsprecher Limiter, Schutz vor Überhitzung, Clip-Limiter, Kurzschluss, Multiband Limiter
• Bedienelemente: Direktzugriffstasten, Drehschalter, Exit/Lock-Taste, Ein-/Ausschalter
• Anzeigeelemente: LC-Display
• Line-Eingänge: 4 (Neutrik XLR)
• Line-Ausgänge: 4 (Neutrik XLR)
• Lautsprecherausgänge: 4 (Speakon)
• Kühlung: 2 temperaturgesteuerte Lüfter
• Maximale Umgebungstemperatur: 0 °C – 40 °C
• Relative Luftfeuchtigkeit: < 80 % (nicht kondensierend)
• Stromversorgung: Schaltnetzteil, 100–240 V AC / 50–60 Hz
• Stromverbrauch (bei Volllast): 1.900 W
• Breite: 482 mm
• Höhe: 89 mm
• Tiefe: 320 mm
• Features: Ethernet, Dante Interface, USB-Anschluss an der Vorderseite, 19" / 2 HE, LD Systems Loudspeaker Preset Library, Aktive Leistungsfaktorkorrektur (PFC), Computer-Steuerungs-Software, DSP gesteuert
• Patchbay-Anschlüsse: 4 x Neutrik XLR Chassisbuchse, 2 x Neutrik XLR Chassisstecker, 2 x RJ45, 4 x Neutrik Speakon
• Case-Material: 7 mm Multiplex, pulverbeschichtet
