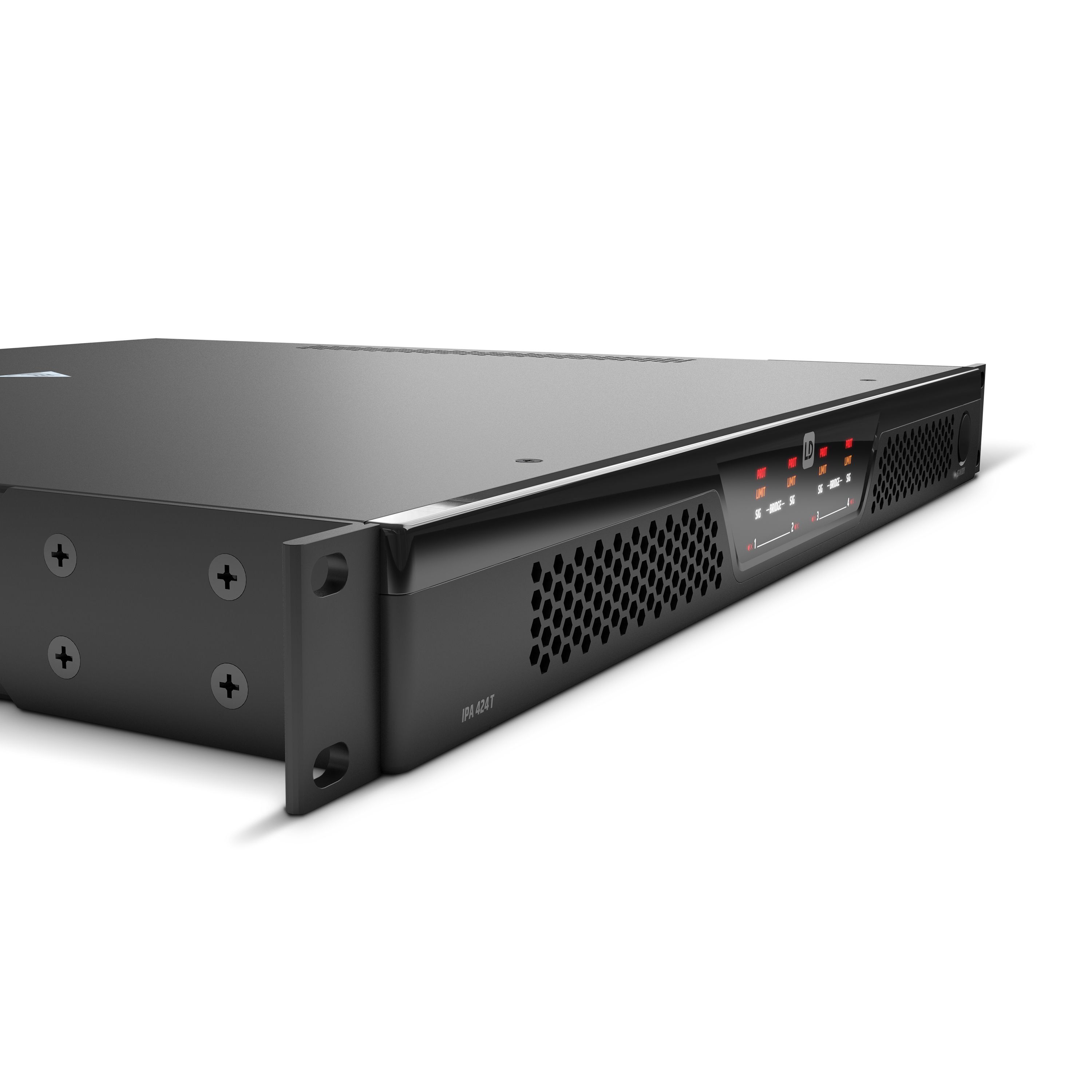

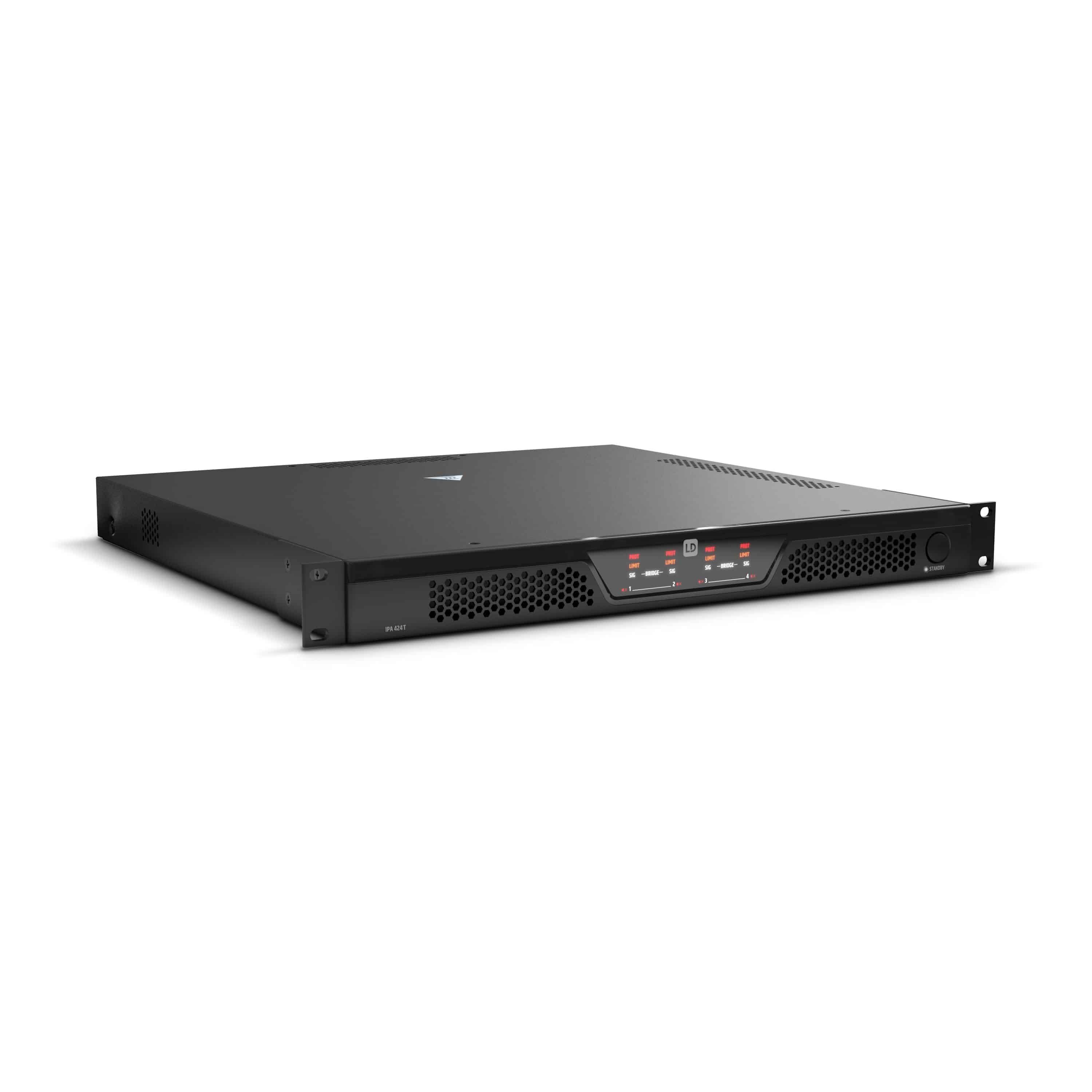

LD Systems IPA 424 T - 4-Kanal DSP Installationsendstufe 4 x 240 W @ 4 Ohm / 70V/100V

Die IPA 424 T ist eine professionelle vierkanalige Installationsendstufe der nächsten Generation mit einer enormen Leistungsabgabe von 4 x 240 W an 4 Ohm. Sie verfügt über 70V/100V-Ausgänge mit hochwertigen Ringkernübertragern sowie vollständig übertragerlose 4-Ohm-Ausgänge für höchste Audioqualität. Die aufrechte Class-D-Endstufe mit Weitbereichs-Schaltnetzteil und PFC garantiert maximale Energieeffizienz und konstante Leistung bei gleichzeitig kompakter Bauweise.

Die DSP-basierte Signalverarbeitung der IPA 424 T umfasst einen parametrischen EQ mit Lautsprecher-Bibliothek, Dynamik-Tools, einen Matrix-Mixer, Priority-Quellenauswahl und Delay – alles in einem intuitiven System zusammengefasst. Über rückseitige DIP-Schalter lassen sich HPF- und LPF-Filter-Presets direkt am Gerät aktivieren. Der CAN-basierte Remote-Audio- und Steuerbus ermöglicht eine zukunftssichere Integration in übergeordnete Steuerungssysteme.

Für maximale Zukunftssicherheit sorgt ein Steckplatz für optionale Erweiterungskarten – darunter Ethernet und Ethernet + Dante für die nahtlose Integration in professionelle Audionetzwerke. Die IPA 424 T ist zudem vorbereitet auf künftige LD Systems Fernbedienpanels und Paging-Mikrofone und bietet damit skalierbare Lösungen für jede Beschallungsaufgabe – von Hotels über Konferenzräume bis hin zu Schulen und Gotteshäuser.

Die Vollversorgungs-Überwachung mit DSP-Limiter, Überstrom-, Gleichstrom-, Überhitzungs- und Kurzschlussschutz garantiert maximale Zuverlässigkeit im Dauereinsatz. Der umschaltbare Auto-Standby-Modus reduziert den Energieverbrauch auf ein Minimum und senkt die Betriebskosten in der Praxis spürbar.

Highlights:

• 4-Kanal Professional-Endstufe mit 4 x 240 W @ 4 Ohm (übertragerlos) bzw. 70V/100V-Ausgängen mit Ringkernübertrager
• Class-D-Technologie mit Weitbereichs-Schaltnetzteil und PFC für maximale Energieeffizienz
• Integrierter DSP mit parametrischem EQ, Dynamik-Tools, Matrix-Mixer, Priority-Quellenauswahl und Delay
• Stereo / Parallel / Bridge-Modus pro Kanalpaar per Schalter umschaltbar – 2 x 490 W im Bridge-Modus an 8 Ohm
• 4 Prioritätsstufen für vielfältige Integrations- und Beschallungskonfigurationen

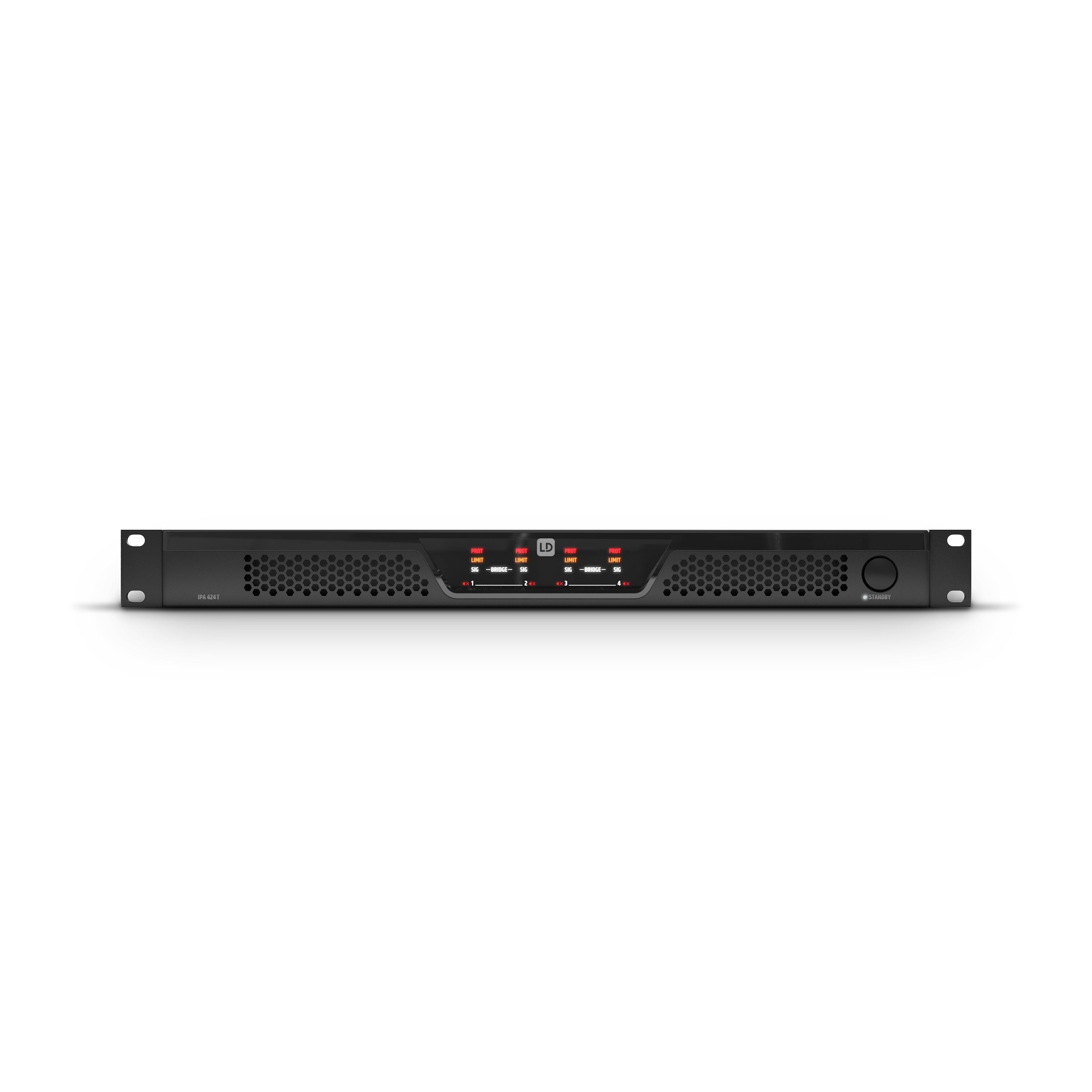

• Benutzerfreundliches Frontpanel mit Signal-, Limit-, Protection-, Mute- und Bridge-Modus-Anzeigen pro Kanal sowie Clipping-LEDs an den Eingängen
• Umfassender Schutz: DSP-Limiter, Überstrom, Gleichstrom, Überhitzung, Kurzschluss, HF-Schutz – für sicheren Dauerebetrieb
• CAN-Remote-Bus für zukünftige LD Systems Fernbedienpanels und Paging-Mikrofone
• Erweiterungssteckplatz für optionale Ethernet- oder Ethernet + Dante-Karten zur Netzwerkintegration
• Vorbereitet auf LD Systems Fernbedienungspanels und Paging-Mikrofone für maximale Skalierbarkeit
• Auto-Standby-Modus umschaltbar mit automatischem Abschalten nach 20 Min. Inaktivität
• 24 Bit / 48 kHz AD/DA-Wandler mit Systemlatenz von nur 6,2 ms für professionelle Audioanwendungen

Technische Daten:

• Produktart: Installationsverstärker
• Audiokanäle: 4
• Ausgangsschaltung: Class D
• Stromversorgung: Weitbereichs-Schaltnetzteil mit PFC (Leistungsfaktorkorrekturfilter)

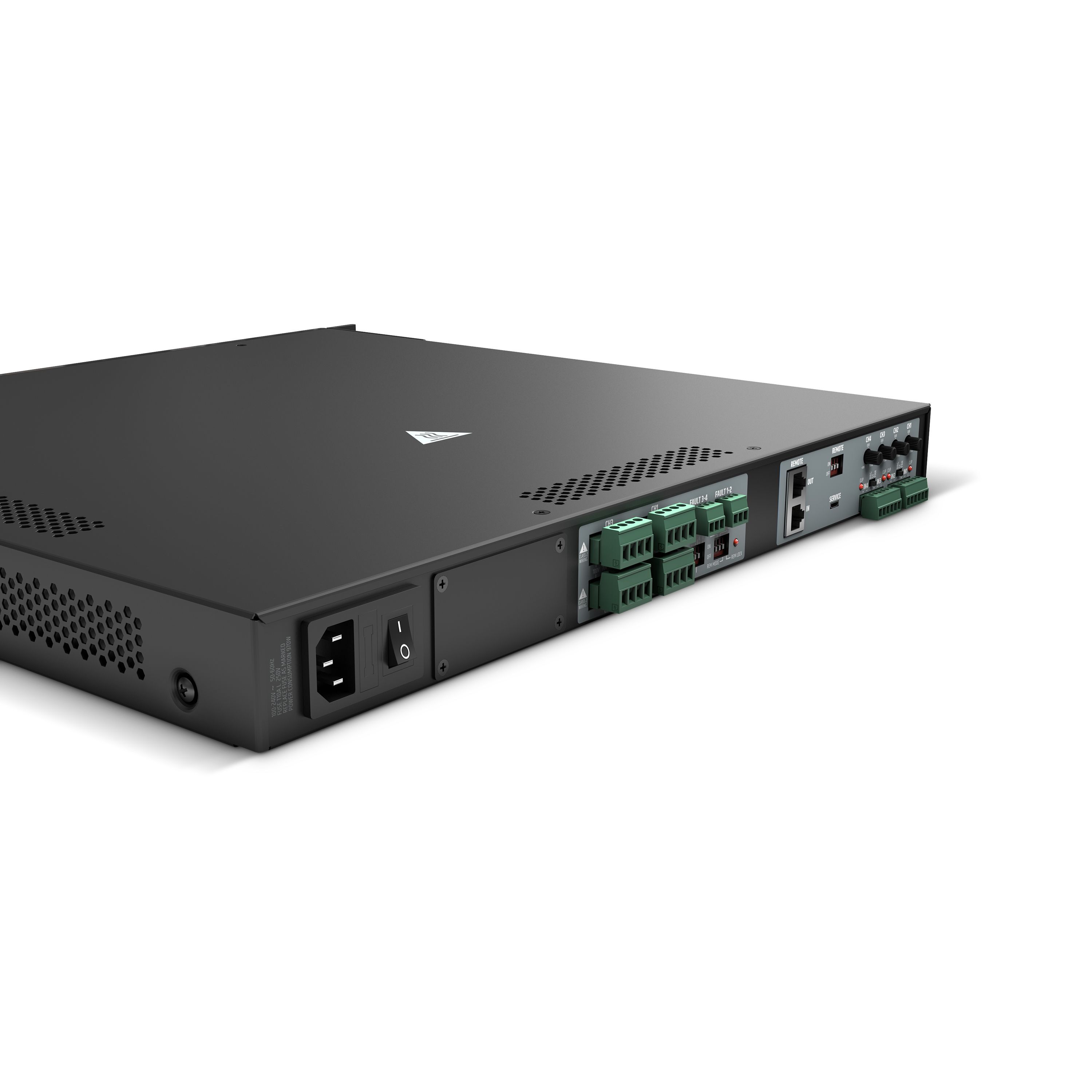

• Netzanschluss: IEC-Netzbuchse
• Betriebsspannung: 100 V AC – 240 V AC / 50 – 60 Hz
• Sicherung: T10AL 250 V
• Ausgangsleistung (1 kHz @ 4 Ohm): 4 x 240 W (1,5 Sekunden Sinus-Burst)
• Ausgangsleistung (1 kHz @ 8 Ohm): 4 x 120 W (1,5 Sekunden Sinus-Burst)
• Ausgangsleistung (1 kHz @ 16 Ohm): 4 x 60 W (1,5 Sekunden Sinus-Burst)
• Ausgangsleistung (Bridge @ 8 Ohm): 2 x 490 W (1,5 Sekunden Sinus-Burst)
• Mindestlastimpedanz: 4 Ohm einseitig / 8 Ohm Bridge
• Eingangsempfindlichkeit nominal: +5 dBu (Sinussignal, 1 kHz, Gain Max.)
• THD + N: < 0,03 % (Low-Z SPK OUT, +18 dBu, 20 Hz – 20 kHz)
• Frequenzgang: 18 Hz – 22 kHz (Low-Z OUT, -3 dB) / 50 Hz – 23 kHz (High-Z OUT, -3 dB)
• Auflösung AD/DA: 24 Bit
• Abtastrate AD/DA: 48 kHz
• Systemlatenz: 6,2 ms
• DSP: Ja – parametrischer EQ, Dynamik, Matrix-Mixer, Priority, Delay, HPF/LPF-Filter-Presets
• Remote-Bus: CAN-Architektur (Controller Area Network)
• Eingänge: 4 x symmetrische Line-Eingänge, Remote-Bus-Audioeingang
• Eingangsanschlüsse: Service-Anschluss Micro USB Typ B, Remote EIN/AUS RJ45, 6-Pol-Klemmblock (3,5 mm Abstand)
• Erweiterungssteckplatz: Optionale Ethernet- oder Ethernet + Dante-Karten

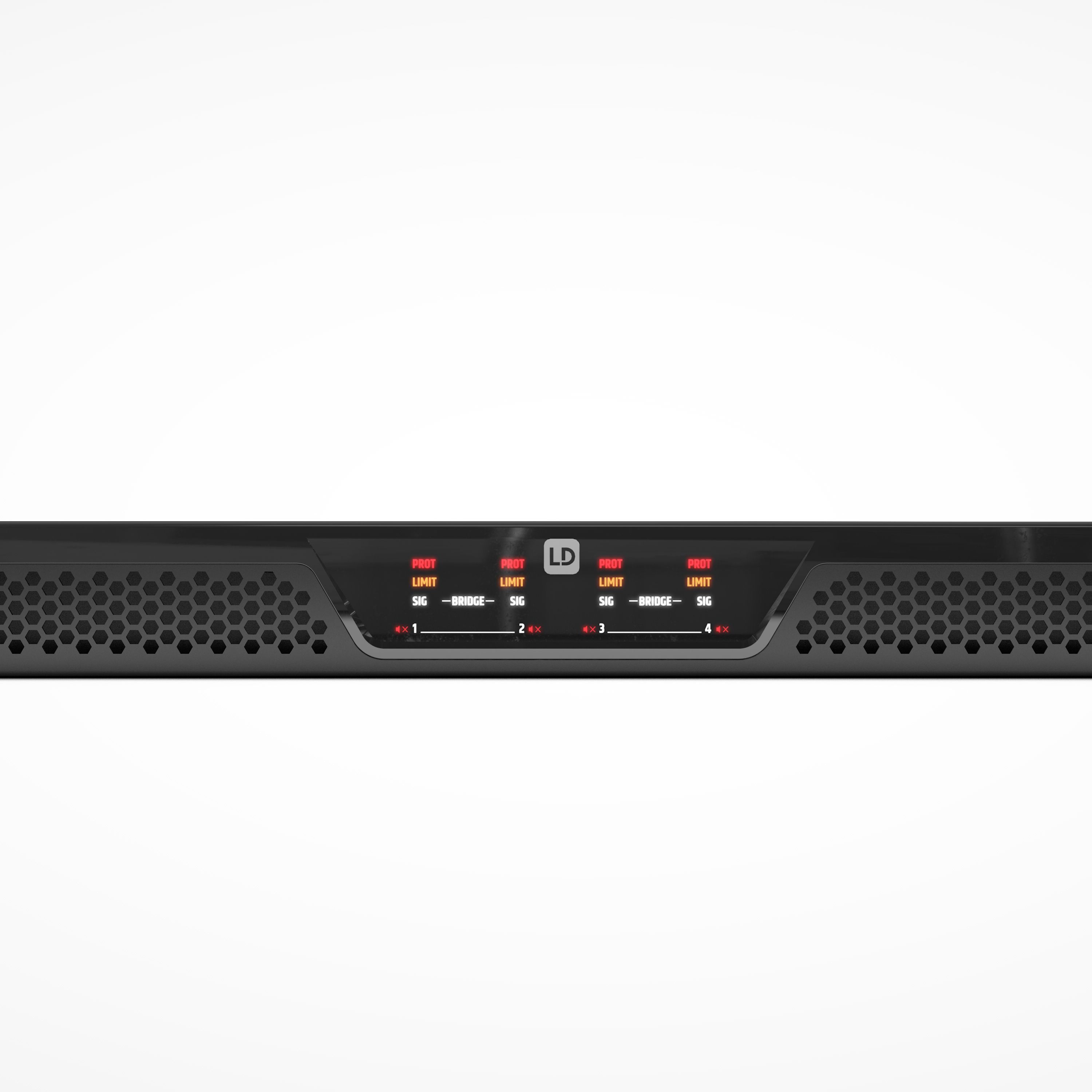

• Anzeigeelemente: Frontseite – „PROT", „LIMIT", „SIG", „BRIDGE", Mute-LEDs, Betriebs-/Standby-LED; Rückseite – 4 x Eingangssignal-Clip-LEDs, Remote-Sperr-LED (rot)

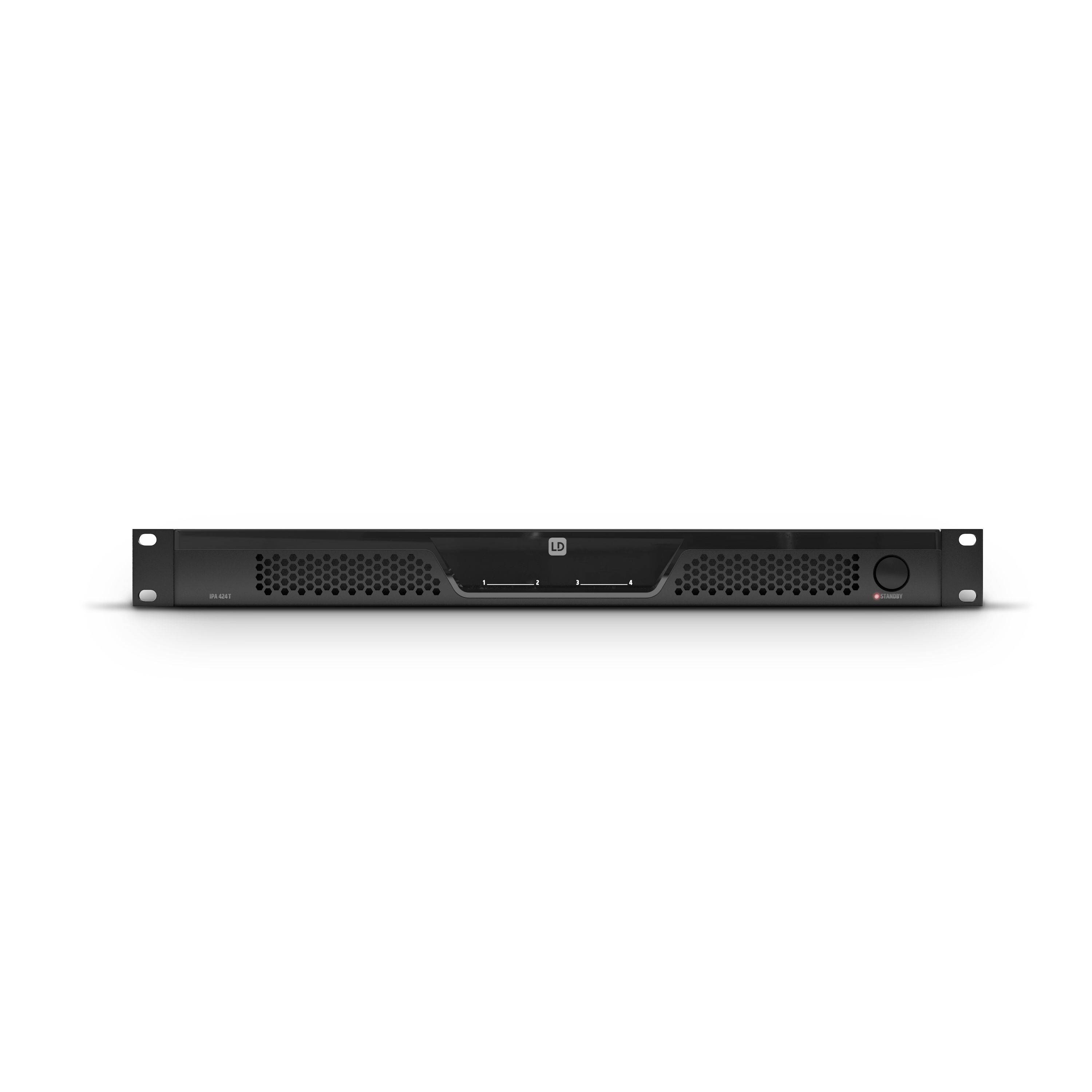

• Bedienelemente Front: Standby, Ein-/Ausschalter

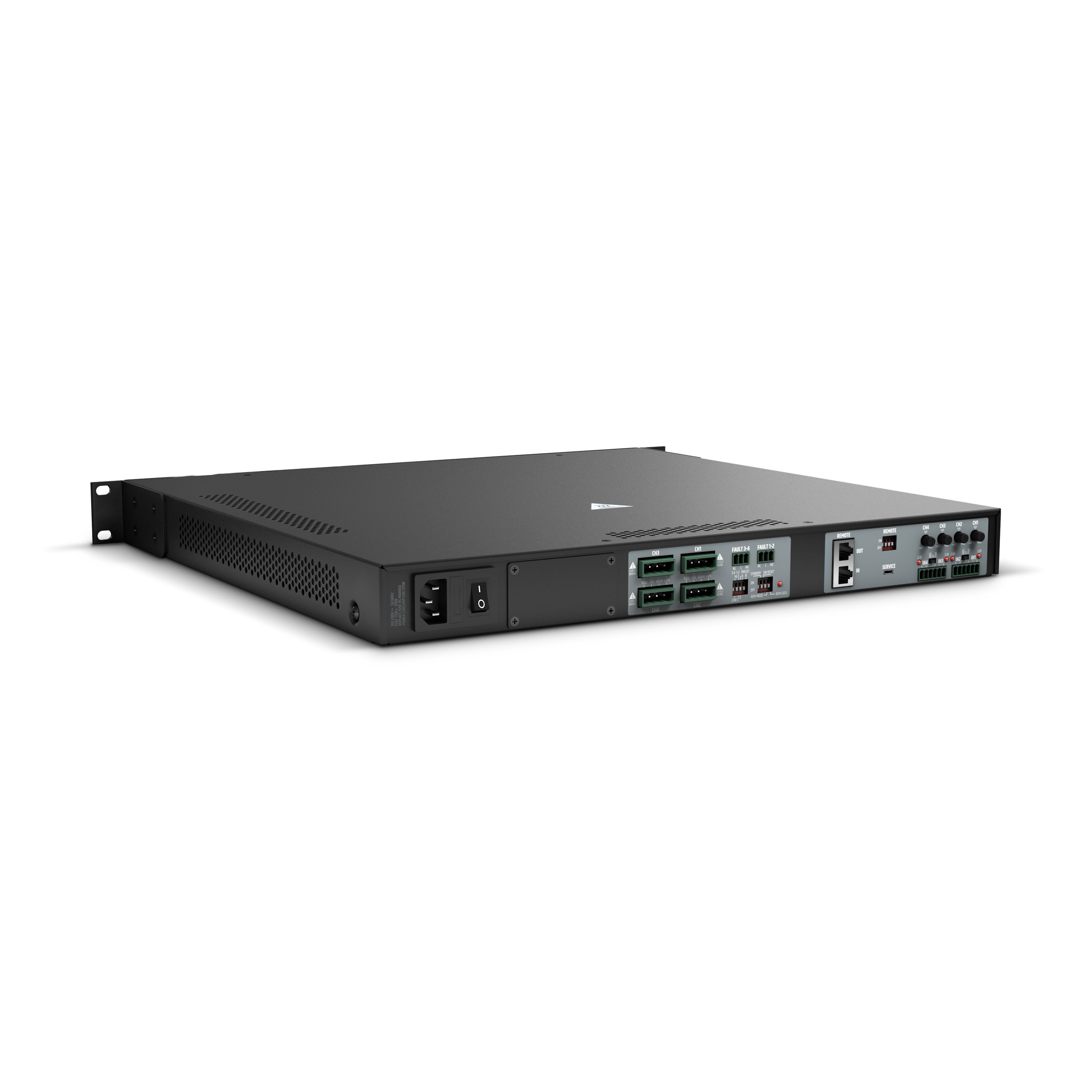

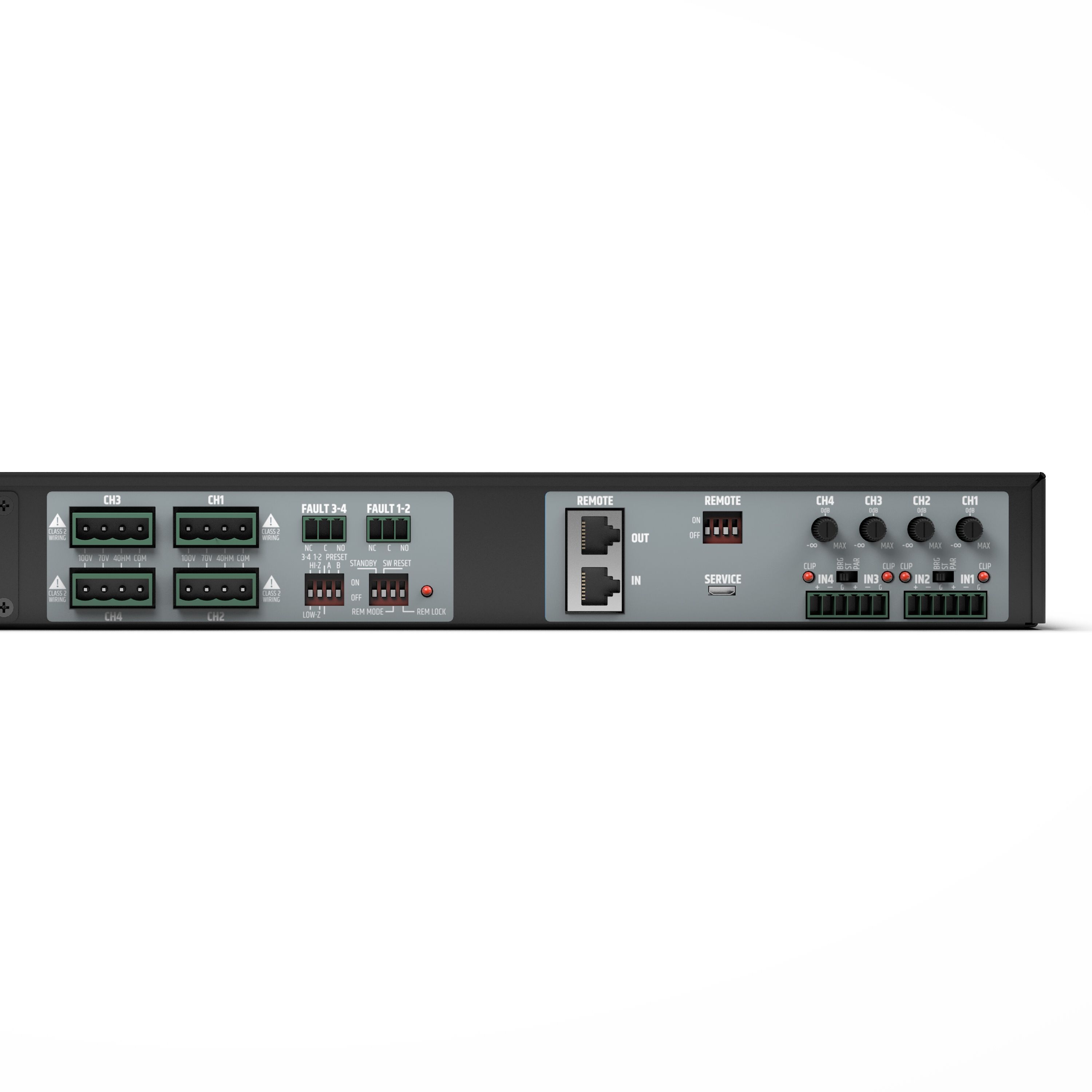

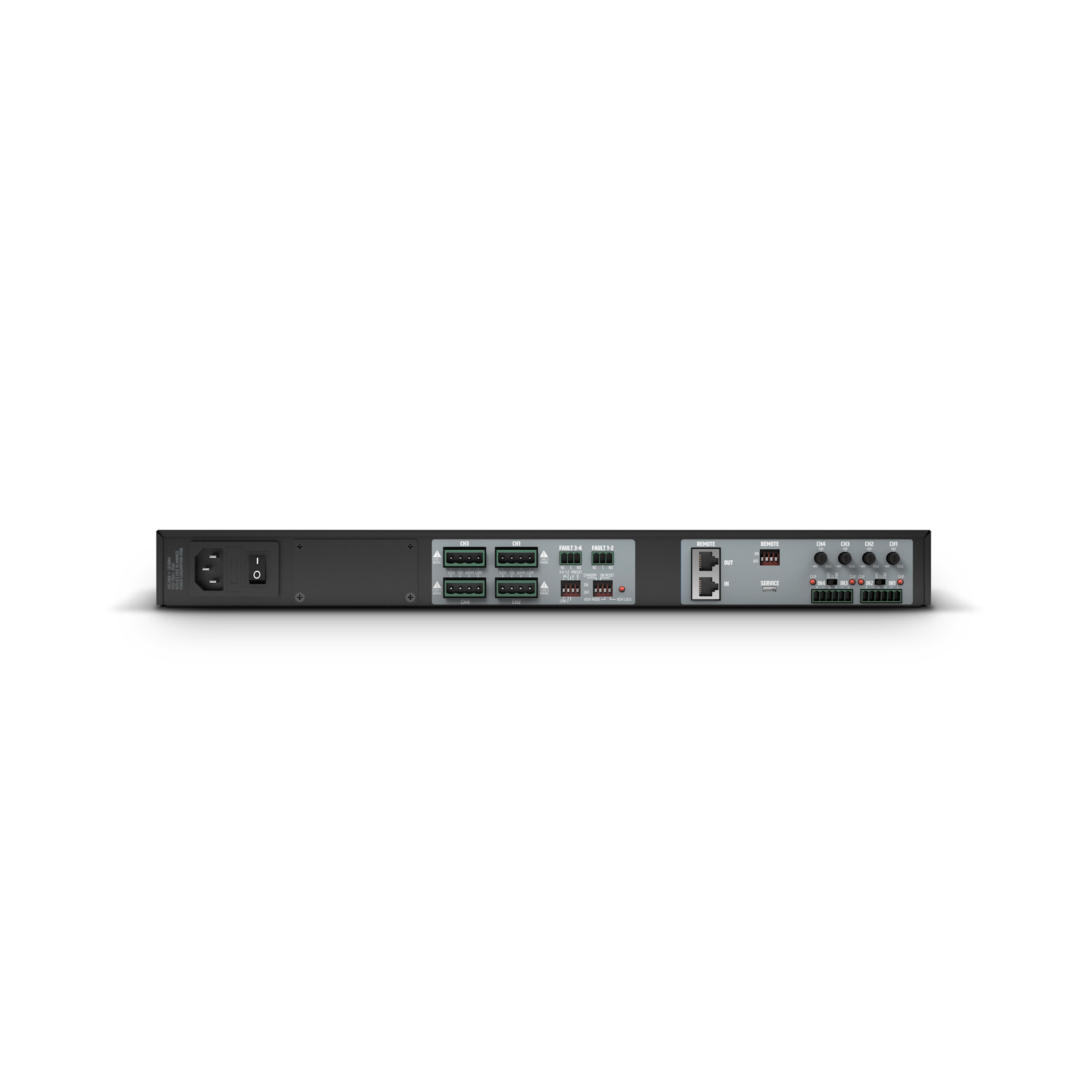

• Bedienelemente Rückseite: Verstärker-Kanalmodus, Remote-Sperrschalter, Remote EIN/AUS, Low-Z/High-Z-Schalter (gekoppelt), Remote-Modus, „ST" (Stereo), Ausgangslautstärke-Potentiometer, Schalter für Preset A und B, „BRG" (Bridge), „PAR" (Parallel), Standby Ein/Aus
• Kühlung: Passive + temperaturgesteuerte aktive Kühlung (2 Zonen), Front-to-Rear/Side-Luftführung
• Auto-Standby: Umschaltbar (Ein/Aus), 20 Min. Inaktivität bis zum Abschalten
• Einschaltstrom AUS-Standby: 2,8 A
• Einschaltstrom Standby-EIN: 0,5 A
• Leistungsaufnahme bei Standby: 0,9 W
• Leistungsaufnahme im Ruhemodus: 30 W
• Leistungsaufnahme bei Volllast: 1000 W
• Betriebstemperatur: 0 °C – 40 °C (max. 60 % relative Luftfeuchte)
• Abmessungen (B x H x T): 483 mm x 44,5 mm x 425 mm
• Schutzschaltungen: Überhitzung, HPF (High-Z), Temperatur, Audio Limiter, Gleichstrom, Kurzschluss, HF-Schutz
• Optionales Zubehör: 19" L-Tragschienen (AH-876T L), Länge 450 mm
