LD Systems IPA 412 T - 4-Kanal DSP Installationsendstufe 4 x 120 W @ 4 Ohm / 70V/100V

Die IPA 412 T ist eine professionelle vierkanalige Installationsendstufe mit einer Leistung von 4 x 120 W an 4 Ohm. Ausgestattet mit einem leistungsstarken Class-D-Verstärker und einem integrierten DSP bietet sie maximale Audioqualität für Festinstallationen in Hotels, Konferenzräumen, Schulen, Gotteshäusern und jedem professionellen Beschallungsszenario. Die 70V/100V-Ausgänge werden über hochwertige Ringkernübertrager gespeist, während die niederohmigen 4-Ohm-Ausgänge vollständig übertragerlos arbeiten – für höchste Effizienz und Signalintegrität.

Die vielfältigen DSP-Funktionen umfassen einen parametrischen EQ mit professioneller Lautsprecher-Bibliothek, Dynamik-Tools, einen Matrix-Mixer, Priority-Quellenauswahl und Delay. Vier unabhängige Prioritätsstufen gewährleisten flexible Integrationsmöglichkeiten für unterschiedlichste Anforderungen. Über rückseitige DIP-Schalter lassen sich DSP-Presets mit HP- und LP-Filtern aktivieren – eine intuitive Bedienung selbst bei komplexen Installationen.

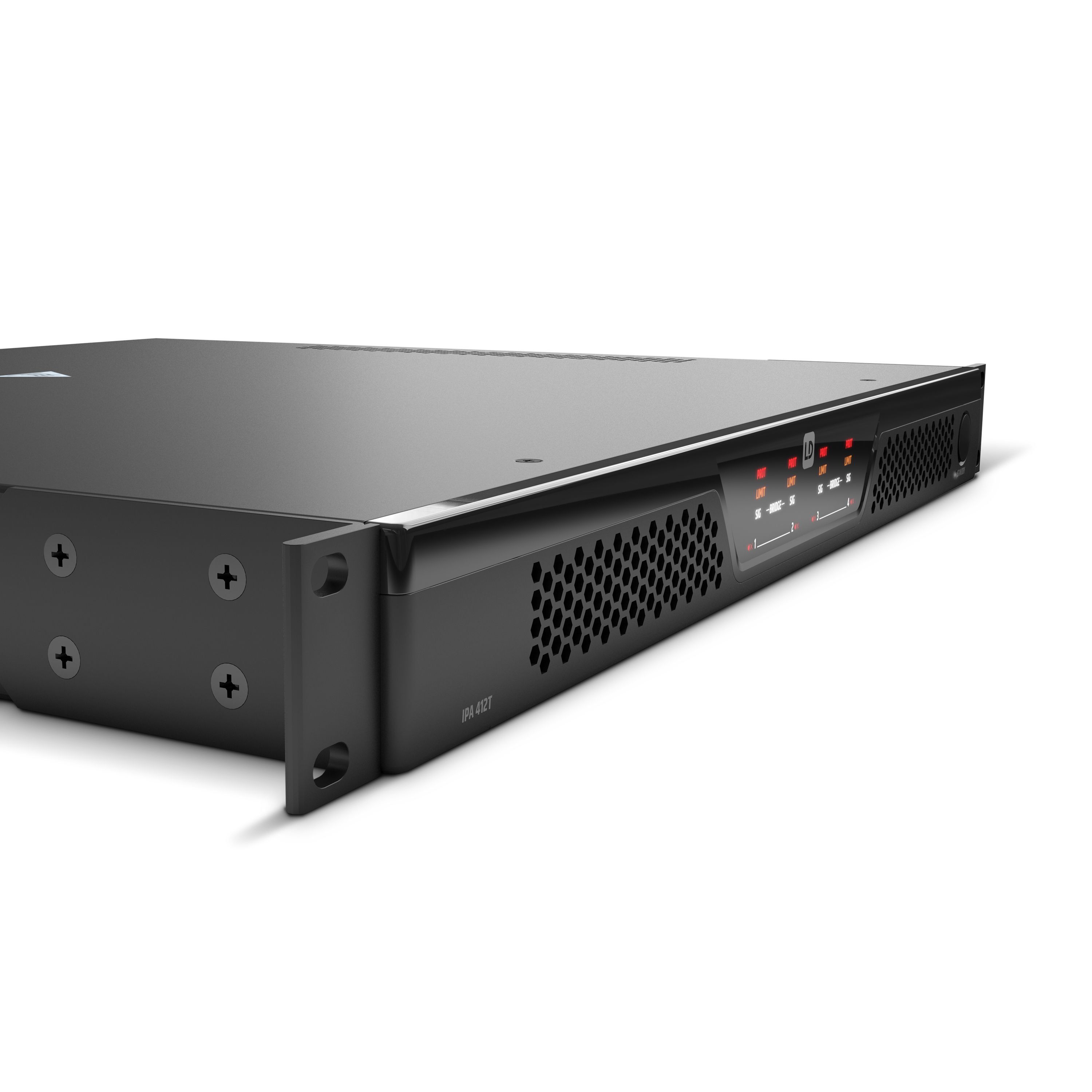

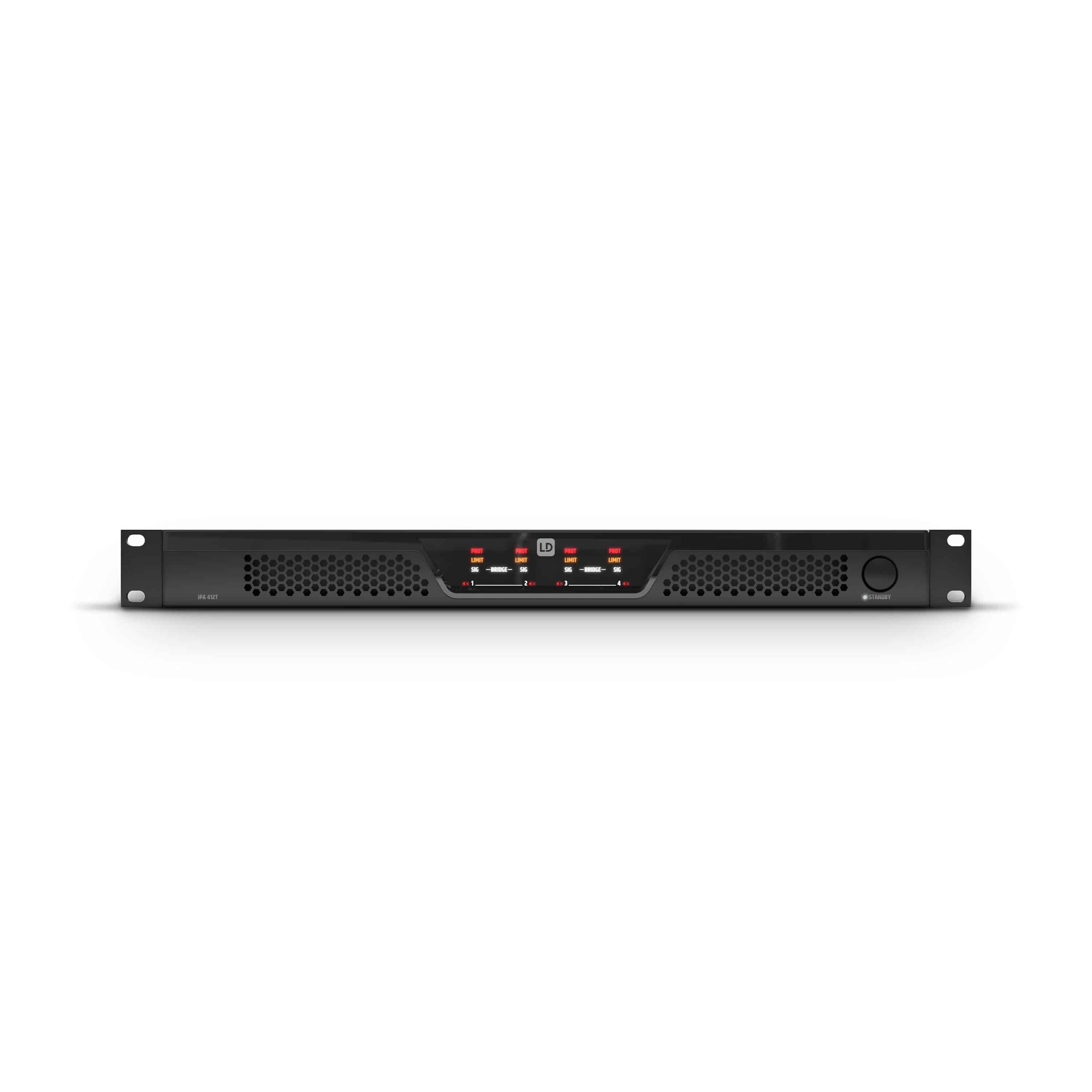

Das benutzerfreundliche Frontpanel bietet klare Statusanzeigen für Signal, Limit, Protection, Mute und Bridge-Modus pro Kanal sowie Clipping-LEDs an den Eingängen. Ein REMOTE-Audio- und Steuerbus basierend auf CAN-Architektur (Controller Area Network) ermöglicht zukunftssichere Fernsteuerung. Der steckplatzfür optionale Erweiterungskarten (Ethernet bzw. Ethernet + Dante) garantiert maximale Skalierbarkeit und Zukunftssicherheit. Ein umschaltbarer Auto-Standby-Modus mit energiesparendem Betrieb nach 20 Minuten Inaktivität sorgt für nachhaltige Energieeffizienz.

Der Schutz der IPA 412 T umfasst DSP-Limiter, Überstrom-, Gleichstrom-, Überhitzungs- und Kurzschlussschutz sowie einen schaltbaren HF-Schutz. Dank des Weitbereichs-Schaltnetzteils mit PFC (Leistungsfaktorkorrektur) und dem Betriebstemperaturbereich von 0 °C bis 40 °C ist der Verstärker für den Dauereinsatz unter anspruchsvollen Bedingungen gerüstet. Optional erhältlich ist eine 19" L-Tragschiene (Länge 450 mm) für die Rack-Montage.

Highlights:

• 4-Kanal Professioneller Installationsverstärker mit 4 x 120 W @ 4 Ohm (IPA 412 T) bzw. 4 x 240 W (IPA 424 T)
• Class D Endstufe mit hoher Energieeffizienz und umschaltbarem Auto-Standby-Modus
• 70V/100V-Ausgänge mit Ringkernübertrager sowie übertragerlose 4-Ohm-Ausgänge für maximale Audioqualität
• Stereo/Parallel/Bridge-Moduswahlschalter pro Kanalpaar für flexible Ausgangskonfigurationen
• 4 Prioritätsstufen für vielfältige Integrationsmöglichkeiten in professionellen Beschallungssystemen
• DSP-Presets mit HP- und LP-Filtern über rückseitige DIP-Schalter aktivierbar – parametrischer EQ, Dynamik-Tools, Matrix-Mixer, Delay
• Benutzerfreundliches Frontpanel mit Signal-, Limit-, Protection-, Mute- und Bridge-Modus-Anzeigen pro Kanal sowie Eingangs-Clipping-LEDs
• Umfassender Verstärkerschutz: DSP-Limiter, Überstrom, Gleichstrom, Überhitzung, Kurzschluss, HF-Schutz
• REMOTE-Audio- und Steuerbus auf CAN-Architektur (Controller Area Network) für professionelle Systemintegration
• Vorbereitung auf LD Systems Fernbedienungspanels und Paging-Mikrofone
• Erweiterungssteckplatz für optionale Ethernet- bzw. Ethernet + Dante-Karten für maximale Zukunftssicherheit
• Optionales Zubehör: 19" L-Tragschienen (AH - 876T L), Länge 450 mm

Technische Daten:

• Produktart: Installationsverstärker (Endstufe)
• Audiokanäle: 4
• Ausgangsschaltung: Class D
• Stromversorgung: Weitbereichs-Schaltnetzteil mit PFC (Leistungsfaktorkorrekturfilter)
• Netzanschluss: IEC-Netzbuchse
• Betriebsspannung: 100 V AC – 240 V AC / 50 – 60 Hz
• Sicherung: T10AL 250 V
• Ausgangsleistung (1 kHz @ 4 Ohm): 4 x 120 W (1,5 Sek. Sinus-Burst)
• Ausgangsleistung (1 kHz @ 8 Ohm): 4 x 60 W (1,5 Sek. Sinus-Burst)
• Ausgangsleistung (1 kHz @ 16 Ohm): 4 x 30 W (1,5 Sek. Sinus-Burst)
• Ausgangsleistung (1 kHz @ 8 Ohm, Bridge): 2 x 236 W (1,5 Sek. Sinus-Burst)
• Ausgangsleistung (1 kHz bei 100 V/70 V):4 x 120 W, transformatorgekoppelt
• Mindestlastimpedanz pro Kanal: 4 Ohm einseitig, 8 Ohm Bridge
• DSP: Ja – parametrischer EQ, Dynamik-Tools, Matrix-Mixer, Priority, Delay
• Frequenzgang: 18 Hz – 22 kHz (Low-Z OUT, -3 dB); 50 Hz – 23 kHz (High-Z OUT, -3 dB)
• THD + N: < 0,03 % (Low-Z SPK OUT, +18 dBu, 20 Hz – 20 kHz)
• Geräuschspannungsabstand: >105 dB (A-bewertet, CH-Gain Mittelstellung, 20 kHz Bandbreite)
• Kanalübersprechen: 83 dB @ 1 kHz
• Eingangsempfindlichkeit nominal: +5 dBu (Sinussignal, 1 kHz, Gain Max.)
• Eingangsübersteuerung nominal: 19 dBu (Sinussignal, 1 kHz)
• Systemlatenz: 6,2 ms
• AD/DA-Auflösung: 24 Bit
• AD/DA-Abtastrate: 48 kHz
• Auto-Standby: Umschaltbar (Ein/Aus), 20 Min. ohne Audioeingangssignal
• Leistungsaufnahme bei Standby: 0,9 W
• Leistungsaufnahme im Ruhemodus: 25 W
• Leistungsaufnahme bei Volllast: 790 W
• Einschaltstrom (AUS-Standby): 2,8 A
• Einschaltstrom (Standby-EIN): 0,5 A
• Betriebstemperatur: 0 °C – 40 °C (max. 60 % relative Luftfeuchte)
• Abmessungen (B x H x T): 483 mm x 44,5 mm x 425 mm
• Remote-Bus: CAN-Architektur (Controller Area Network)
• Eingänge: Remote-Bus-Audioeingang, 4 x symmetrische Line-Eingänge

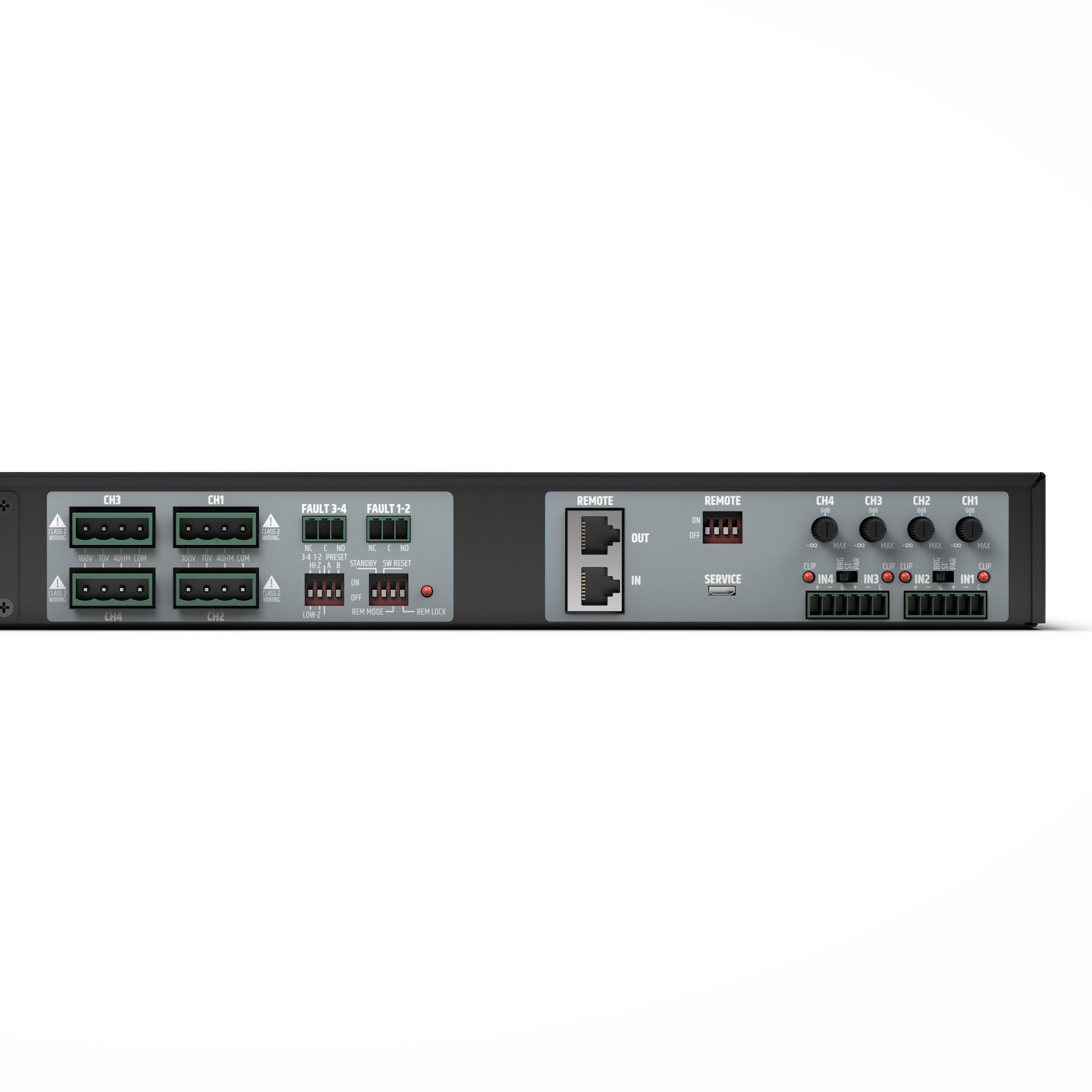

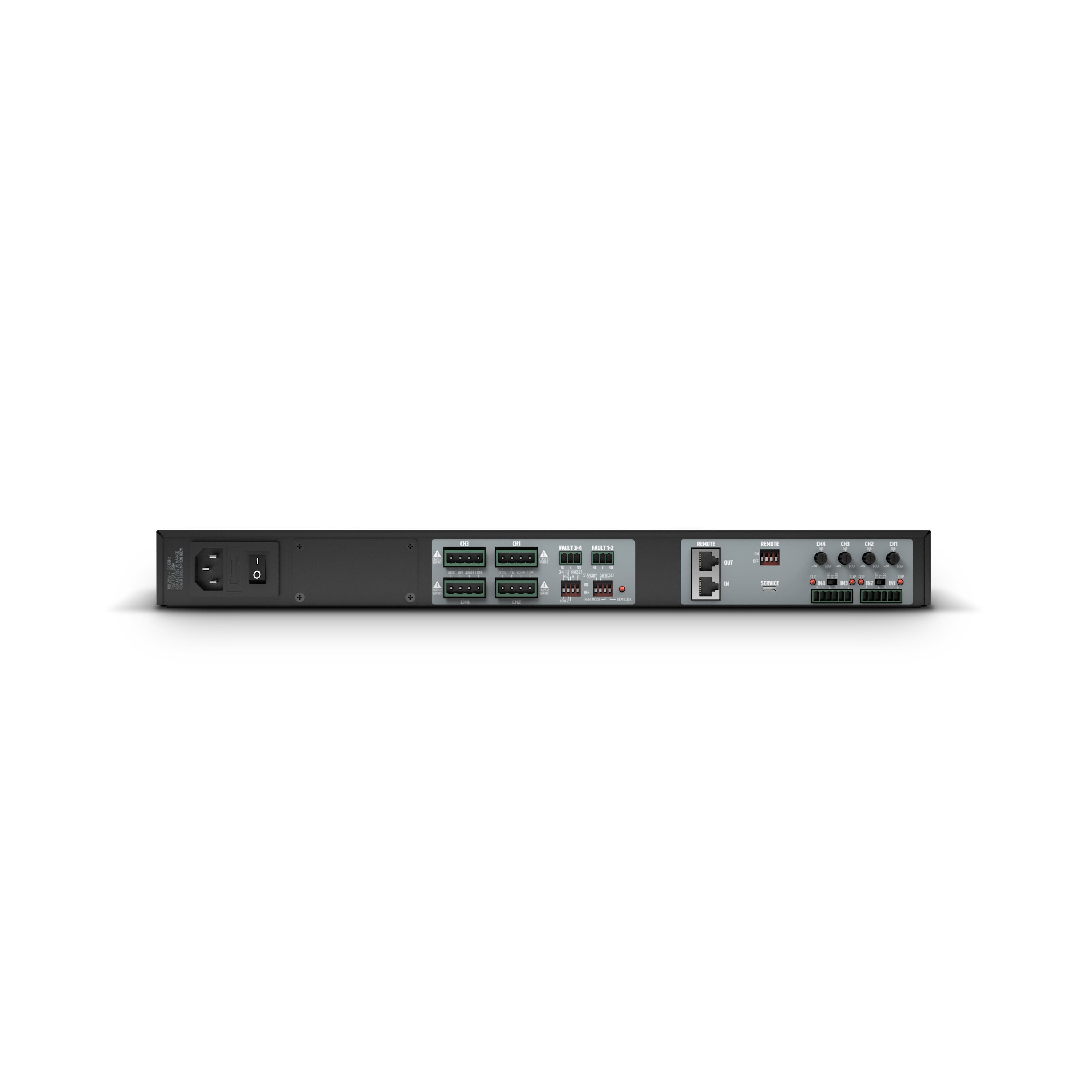

• Eingangsanschlüsse: Service-Anschluss Micro USB Typ B, Remote EIN/AUS RJ45, 6-Pol-Klemmblock (3,5 mm Abstand)

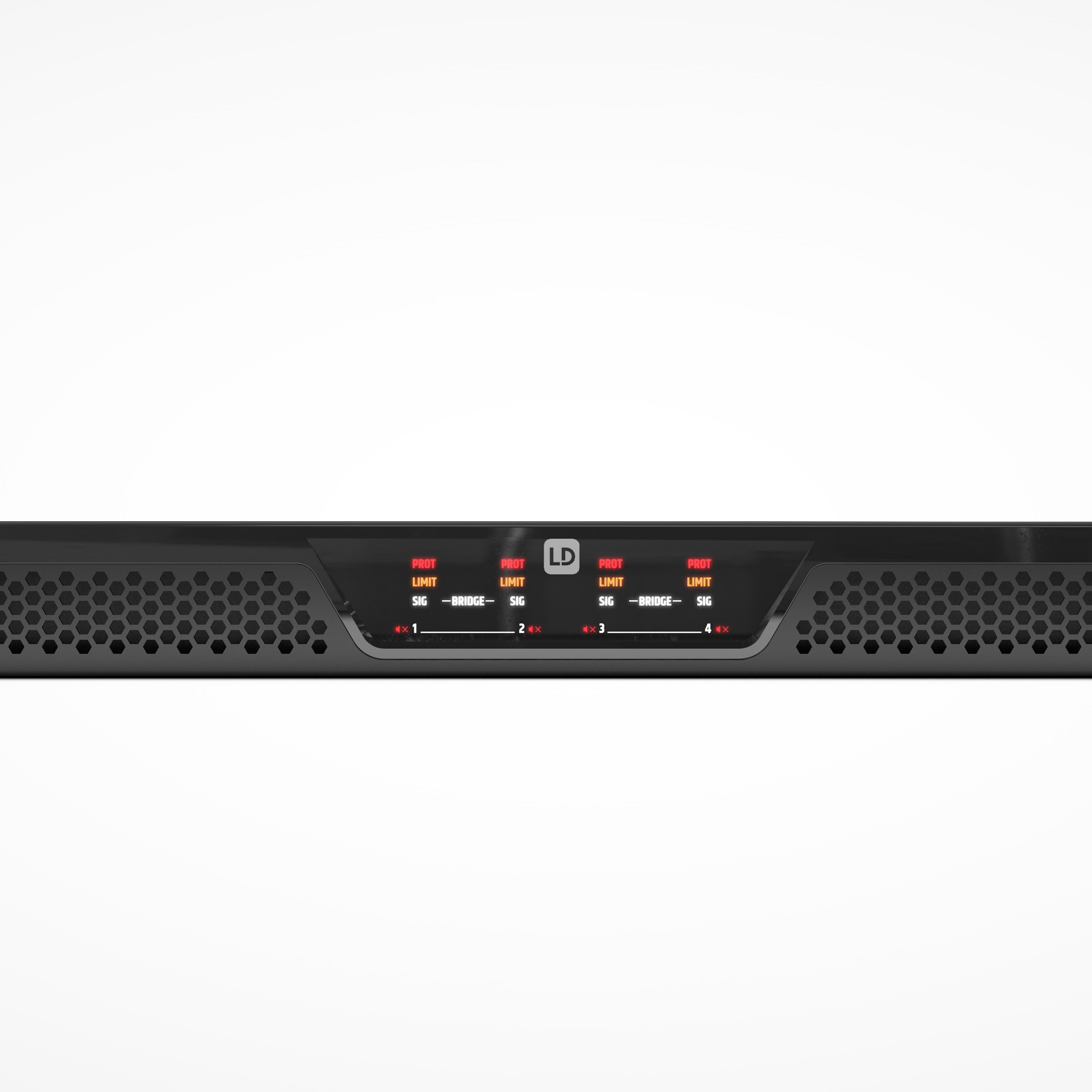

• Anzeigeelemente: Frontseite: „PROT", „LIMIT", „SIG", „BRIDGE" und Stummschalt-LEDs, Betriebs-/Standby-LED; Rückseite: 4 x Eingangssignal-Clip-LEDs, Remote-Sperr-LED (rot)
• Schutzschaltungen: Kurzschluss, Gleichstrom, HF-Schutz, Temperatur, Audio Limiter, HPF (High-Z), Überhitzung
• Kühlung: Passive + temperaturgesteuerte aktive Kühlung (2 Zonen), Front-to-Rear/Side-Luftführung
• Optionales Zubehör: 19" L-Tragschienen (AH - 876T L, 450 mm)
• Erweiterungssteckplatz: Optional für Ethernet-Karte oder Ethernet + Dante-Karte
