Ob Ladenlokal, Restaurant, Büro oder Hotel: Eine gewerbliche Beschallungsanlage muss zuverlässig arbeiten, gleichmäßigen Klang liefern und sich einfach erweitern lassen. Die Wahl zwischen einer ELA Anlage (100-Volt-Technik) und niederohmigen Systemen ist dabei die erste und wichtigste Entscheidung. Dieser Guide zeigt die Unterschiede, hilft bei der Planung und erklärt, worauf es bei Installationslautsprechern für Gewerbe ankommt.
Was ist eine ELA Anlage?
ELA steht für Elektroakustische Anlage – im Kern eine fest installierte Beschallungslösung für gewerbliche Räume. Eine ELA Anlage besteht aus Verstärkern, Lautsprechern (Einbau-, Aufbau- oder Deckenlautsprecher) und der Verkabelung. Besonders verbreitet ist die 100-Volt-Technik, bei der das Audiosignal mit hoher Spannung und geringem Strom über weite Strecken transportiert wird.
Typische Einsatzbereiche für ELA Beschallung:
- Verkaufsflächen im Einzelhandel
- Gastronomie und Hotels (Restaurant, Bar, Tagungsräume)
- Bürogebäude und Praxen
- Fitnessstudios und Sporthallen
- Schulen, Kirchen und öffentliche Gebäude
- Industriehallen und Werkstätten
100V Technik vs. Niederohmig: Die wichtigsten Unterschiede
Die Entscheidung zwischen 100-Volt- und niederohmiger Technik bestimmt die gesamte Auslegung einer Beschallungsanlage für Gewerbe.
100-Volt-Systeme (ELA Technik)
Bei der ELA 100V Technik wird das Signal am Verstärker auf 100 Volt hochtransformiert. Jeder Lautsprecher verfügt über einen eigenen Übertrager, der die Spannung wieder auf das erforderliche Niveau heruntertransformiert. Die Lautstärke pro Lautsprecher wird Anschlussseitig über Leistungsanzapfungen (Taps) eingestellt, meist zwischen 1,5 W und 30 W.
| Vorteile | Nachteile |
|---|---|
| Sehr lange Kabelwege möglich (> 100 m) | Geringere Klangdynamik als niederohmig |
| Viele Lautsprecher an einem Verstärker | Begrenzter Tieftonbereich durch Übertrager |
| Geringere Kabelquerschnitte ausreichend | Höhere Anschaffungskosten pro Lautsprecher |
| Einfach erweiterbar – Lautsprecher parallel schaltbar | Weniger geeignet für hohe Lautstärken |
| Unabhängige Pegelregelung pro Lautsprecher | Zusätzliche Übertrager beeinflussen Klang |
Niederohmige Systeme (4-16 Ohm)
Niederohmige Lautsprecher arbeiten ohne Übertrager und werden direkt an den Verstärker angeschlossen. Diese Technik ist aus der PA-Technik und dem HiFi-Bereich bekannt.
| Vorteile | Nachteile |
|---|---|
| Bessere Klangqualität und Dynamik | Kabelwege auf ca. 25 m begrenzt |
| Voller Frequenzgang bis in tiefe Lagen | Aufwendige Planung bei mehreren Lautsprechern |
| Höhere maximale Lautstärke möglich | Erweiterung nur mit zusätzlicher Technik |
| Günstigere Lautsprecher (kein Übertrager) | Parallelschaltung erfordert Impedanzberechnung |
Entscheidungsmatrix: Welches System für welchen Einsatzzweck?
| Einsatzbereich | Empfohlenes System | Grund |
|---|---|---|
| Ladenlokal, Boutique | 100V | Viele Deckenlautsprecher auf langer Strecke |
| Restaurant, Bar | 100V oder niederohmig | 100V für mehrere Zonen, niederohmig für Bar mit Musikanspruch |
| Büro, Praxis | 100V | Sprachverständlichkeit, viele Räume |
| Hotel, Tagungsbereich | 100V mit Zonenverstärker | Verschiedene Räume separat steuerbar |
| Fitnessstudio | 100V | Große Fläche, Hintergrundmusik |
| Industriehalle | 100V | Sehr lange Kabelwege, Durchsagen |
| Kirchengemeinde, Kirche | 100V | Große Räume, Sprachverständlichkeit |
| Biergarten, Terrasse | 100V (wetterfest) | Lange Kabelwege, IP-Schutz notwendig |
ELA Anlage planen: Leistungsberechnung und Auslegung
Die korrekte Auslegung einer ELA Anlage entscheidet über Klangqualität und Betriebssicherheit. Hier die wichtigsten Planungsfaktoren.
Schritt 1: Raumgröße und Lautsprecheranzahl bestimmen
Als Faustregel gilt für Deckenlautsprecher in Räumen mit Standard-Deckenhöhe (2,50–3,50 m):
- Ein ELA Einbaulautsprecher deckt etwa 6–10 m² ab (Hintergrundmusik)
- Für reine Sprachbeschallung sind 10–15 m² pro Lautsprecher machbar
- Der Abstand zwischen den Lautsprechern sollte nicht mehr als das 1,5-fache der Deckenhöhe betragen
Schritt 2: Gesamtleistung der Lautsprecher berechnen
Jeder 100V Lautsprecher hat einen Leistungswahlschalter (Tap). Typische Werte sind 3 W, 6 W, 10 W oder 20 W. Die Gesamtleistung aller parallel geschalteten Lautsprecher addiert sich zur benötigten Verstärkerleistung.
Beispielrechnung für ein Restaurant (120 m²):
- 15 Deckenlautsprecher à 6 W = 90 W Gesamtleistung
- 2 Aufbaulautsprecher Terrasse à 10 W = 20 W
- 1 Lautsprecher WC-Bereich à 3 W = 3 W
- Gesamt: 113 W → empfohlener Verstärker mindestens 150 W
Schritt 3: Zone planen und Verstärker auswählen
Viele gewerbliche Beschallungen benötigen mehrere Zonen. Ein Installationsverstärker 100V ELA mit getrennten Ausgängen ermöglicht unterschiedliche Lautstärken in Gastraum, Terrasse und Nebenraum.
Aktuelle ELA Verstärker bieten oft zusätzlich:
- Integrierte Mediaplayer mit Bluetooth
- USB-Anschluss für Musikwiedergabe
- Analoge 0–10V-Steuereingänge (z. B. für Brandmeldeanlagen)
- 24V-Notstromversorgung für Alarmfälle
Schritt 4: Kabelquerschnitt berechnen
Ein Vorteil der 100V Technik: Aufgrund der hohen Spannung fließen geringe Ströme. Für die meisten Installationen reicht ein Kabelquerschnitt von 0,75 mm² bis 1,5 mm².
| Kabelquerschnitt | Maximale Leitungslänge 100V | Maximale Leitungslänge niederohmig (8 Ohm) |
|---|---|---|
| 0,75 mm² | ca. 150 m | ca. 10 m |
| 1,00 mm² | ca. 200 m | ca. 15 m |
| 1,50 mm² | ca. 300 m | ca. 25 m |
Vorschriften und Sicherheit bei Beschallungsanlagen
Gewerbliche Beschallungsanlagen unterliegen in Deutschland verschiedenen Vorschriften. Besonders relevant sind:
- DIN VDE 0833 Teil 4 – Anforderungen für Sprachalarmanlagen (SAA)
- DIN 14676 – Rauchwarnmelder mit Sprachausgabe
- DIN EN 60849 – Notfallwarnsysteme mit Sprachdurchsage
Wenn eine ELA Anlage für Notfalldurchsagen genutzt wird, sind zusätzliche Anforderungen an die Ausfallsicherheit zu erfüllen. Dazu gehören redundante Verstärker, Batteriepufferung und regelmäßige Funktionsprüfungen. Ein reines Installationsset für Hintergrundmusik muss diese Auflagen nicht erfüllen.
Komponenten einer ELA Anlage im Überblick
Eine vollständige ELA Beschallung besteht aus mehreren Komponenten, die aufeinander abgestimmt sein müssen.
ELA Verstärker & Installationsverstärker
Der Verstärker ist das Herz jeder Beschallungsanlage. Für die ELA Technik werden spezielle Installationsverstärker 100V ELA benötigt. Sie unterscheiden sich von PA-Endstufen durch zusätzliche Funktionen:
- Mehrere Zonenausgänge (2, 4 oder 6 Zonen)
- Integrierter Mediaplayer und Bluetooth
- Eingänge für Alarm- und Rufen-Signale
- 24V-Notstromversorgung
- Prioritätsschaltung (z. B. Durchsage unterbricht Musik)
Auch niederohmige Installationsverstärker sind erhältlich – für kleinere Räume mit höherem Klanganspruch.
Einbaulautsprecher & Deckenlautsprecher
Decken- und Einbaulautsprecher sind die häufigste Bauform in gewerblichen Installationen. Sie verschwinden nahezu unsichtbar in der Zwischendecke und liefern gleichmäßige Beschallung:
- Einbaulautsprecher 100V ELA – Standard für gewerbliche Deckenmontage
- Einbaulautsprecher 4-16 Ohm – für höheren Klanganspruch
- Aktive Einbaulautsprecher – mit integriertem Verstärker für maximale Flexibilität
Aufbaulautsprecher & Wandlautsprecher
Wo keine Zwischendecke vorhanden ist, kommen Aufbau- oder Wandlautsprecher zum Einsatz. Sie eignen sich besonders für Hallen, Werkstätten oder Räume mit hohen Decken:
- Aufbaulautsprecher 100V ELA – robuste Gehäuse für Wandmontage
- Aufbaulautsprecher 4-16 Ohm – höherer Klanganspruch
- Aktive Aufbaulautsprecher – eigenständige Lösung ohne separaten Verstärker
IP Outdoor Lautsprecher – wetterfeste Beschallung für Außenbereiche
Für Biergarten, Terrasse oder Eingangsbereich werden wetterfeste Installationslautsprecher mit entsprechender IP-Klassifizierung benötigt. Mindestanforderung ist IP65 – staubdicht und gegen Strahlwasser geschützt.
- Einbaulautsprecher IP Feuchtraum – für den Einbau in Außenwände oder Vordächer
- Aufbaulautsprecher IP Feuchtraum – für die sichtbare Montage im Außenbereich
IP-Lautsprecher haben speziell beschichtete Membranen, korrosionsbeständige Anschlüsse und UV-beständige Gehäuse. Sie sind in 100V- und niederohmigen Varianten erhältlich.

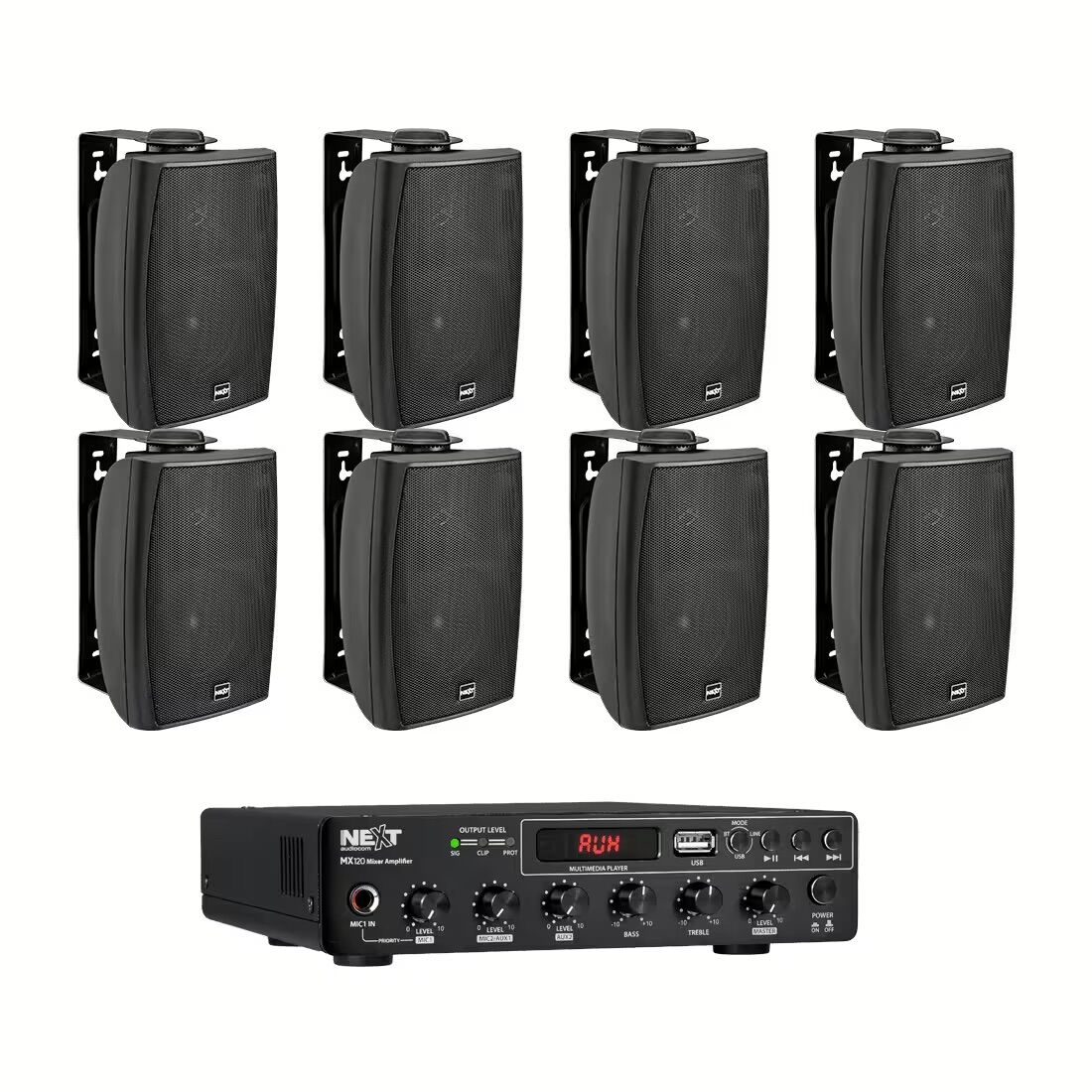

Installations-Sets – Komplettlösungen für den schnellen Einstieg
Abgestimmte Installations-Sets enthalten Verstärker und Lautsprecher in aufeinander abgestimmter Konfiguration. Sie reduzieren den Planungsaufwand und sind ideal für Standardanwendungen wie Ladenlokale, Gastronomie oder Büroräume.
Zusatzfunktionen: Bluetooth, Mediaplayer & Controller
Moderne ELA Anlagen lassen sich per Bluetooth- und WiFi-Module erweitern. Mediaplayer mit USB/SD-Eingang ermöglichen den Betrieb ohne zusätzliche Musikquelle. Wer mehrere Zonen steuern möchte, greift zu Controllern und Matrixsystemen.
Praxisbeispiele: Beschallung für konkrete Anwendungen
Beschallung Restaurant & Gastronomie
Ein Restaurant mit 120 m² Gastraum und 40 m² Terrasse:
- 12 Deckenlautsprecher 100V im Gastraum (je 6 W)
- 2 IP65-Aufbaulautsprecher auf der Terrasse (je 10 W)
- 1 Zonenverstärker mit Bluetooth (150 W Gesamtleistung)
- Gastraum und Terrasse getrennt regelbar
- Music-Override: Durchsage unterbricht Musik automatisch
Beschallung Einzelhandel
Ein Bekleidungsgeschäft mit 300 m² auf zwei Etagen:
- 20+ Deckenlautsprecher 100V (je 3-6 W)
- 1 Verstärker 200 W mit 2 Zonen (EG und OG)
- 1 Mediaplayer für Hintergrundmusik
- Optional: Klingel-/Durchsagemikrofon
Beschallung Hotel & Konferenzräume
Ein Seminarhotel mit Foyer, 4 Tagungsräumen und Restaurant:
- Zonenverstärker mit 6 Zonen (je Raum einzeln steuerbar)
- Deckenlautsprecher 100V in allen Räumen
- Prioritätsschaltung: Alarmdurchsage hat Vorrang
- Optional: Konferenzverstärker mit drahtlosen Mikrofonen
Typische Fehler bei der Planung von ELA Anlagen
- Überlastung des Verstärkers: Die Summe aller Lautsprecher-Taps darf die Nennleistung des Verstärkers nicht überschreiten. Ein 120-W-Verstärker sollte nicht mehr als ca. 100 W Lautsprecherleistung treiben (Reserve einplanen).
- Falscher Kabelquerschnitt: Besonders bei langen Leitungswegen über 100 m sollte der Querschnitt nicht zu knapp bemessen sein. Bei 0,75 mm² und über 150 m treten messbare Verluste auf.
- Fehlende Zonentrennung: Werden später Zonen benötigt, ist die Nachrüstung aufwendig. Besser einen Mehrzonen-Verstärker einplanen oder vorverkabeln.
- Keine Prioritätsschaltung: In Gastronomie und Gewerbe ist häufig eine Durchsagefunktion erforderlich – die Musik muss automatisch stummgeschaltet werden können.
- Vergessen der Notstromversorgung: Wenn die Beschallung für Alarmzwecke genutzt wird, ist eine unterbrechungsfreie Stromversorgung (USV) oder 24V-Pufferung notwendig.
Häufig gestellte Fragen zu ELA Anlagen
Wie viele Lautsprecher kann ich an einen 100V-Verstärker anschließen?
Solange die Summe der eingestellten Leistungen (Taps) die Nennleistung des Verstärkers nicht überschreitet, können theoretisch beliebig viele Lautsprecher parallel geschaltet werden. In der Praxis sind 10 bis 40 Stück üblich, abhängig von Raumgröße und gewünschter Lautstärke.
Kann ich 100V-Lautsprecher und niederohmige Lautsprecher mischen?
Nein, beide Techniken benötigen einen passenden Verstärkerausgang. Es gibt kombinierte Verstärker mit 100V- und niederohmigen Ausgängen – diese Klemmen dürfen nicht gleichzeitig belegt werden.
Welcher Kabelquerschnitt für welche Länge?
Für 100V-Systeme reicht in Standard-Fällen 0,75 mm². Ab 150 m Leitungslänge sollten 1,0 mm² oder 1,5 mm² verwendet werden. Für niederohmige Systeme ist bereits ab 10 m ein Querschnitt von 1,5 mm² empfehlenswert.
Ist eine ELA Anlage für Musik geeignet oder nur für Sprache?
Für hochwertige Musikwiedergabe (z. B. Bar mit DJ) sind niederohmige Systeme besser geeignet. Für Hintergrundmusik, Beschallung von Verkaufsflächen und Sprachdurchsagen ist eine 100V-Anlage die richtige Wahl.
Fazit: Die richtige Beschallungsanlage für Ihr Gewerbe
Die Wahl zwischen einer ELA Anlage und einem niederohmigen System hängt von den konkreten Anforderungen ab: Flächengröße, Anzahl der Räume, Musikanspruch und Budget. Für die Mehrheit der gewerblichen Anwendungen ist die 100-Volt-Technik die richtige Wahl – sie bietet maximale Flexibilität bei der Skalierung, einfache Installation und zuverlässigen Betrieb.
Wichtig ist eine sorgfältige Planung: Anzahl der Lautsprecher, Leistungsbedarf, Zonenaufteilung und vorgesehene Nutzung (nur Musik oder auch Durchsage/Alarm) sollten vor der Bestellung klar sein.
