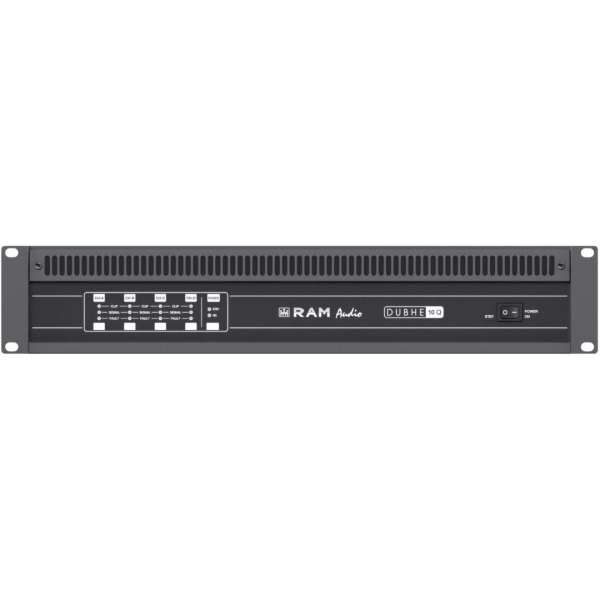

Ram Audio DUBHE 10Q 4 Kanal Verstärker

Der RAM Audio DUBHE 10Q ist ein leistungsstarker 4‑Kanal PA-Verstärker für professionelle Beschallung in Touring- und Festinstallationsumgebungen. Mit einer Gesamtleistung von bis zu 10.000 W liefert die kompakte Class‑D Endstufe hohe Ausgangsreserven bei geringem Gewicht von nur 7 kg. Das robuste 19"-Rackformat (2 HE, 483 x 89 x 342 mm) und die effiziente Kühlung machen den DUBHE 10Q zur zuverlässigen Wahl für mobile Racks, Verleih und Dauerbetrieb in festen Installationen.

Die Endstufe arbeitet flexibel in Niederimpedanz-Setups mit 8, 4 und 2 Ohm sowie in Hochimpedanz-Anwendungen mit 100 V, 70 V, 50 V und 35 V. Damit eignet sie sich gleichermaßen für klassische PA-Systeme, Zonenbeschallungen, lange Lautsprecherlinien und komplexe Mehrzonen-Installationen. Für maximale Vielseitigkeit stehen zudem Brückenmodi mit bis zu 2 x 5000 W an 4/8 Ohm zur Verfügung.

Das Universal-Netzteil mit aktiver Leistungsfaktorkorrektur (PFC) arbeitet weltweit sicher von 90–265 V AC bei 50/60 Hz. Das erweiterte RAM Audio Power Control Management (PCM™) optimiert die Leistungsabgabe und schützt die Endstufe im harten Praxisbetrieb. Umfangreiche Schutzschaltungen (u. a. DC, Kurzschluss, ICL™, RF, Überhitzung, Soft-Start) gewährleisten Stabilität auch unter anspruchsvollen Lastbedingungen.

Für saubere Systemintegration bietet der DUBHE 10Q praxisnahe Tools: ein Subsonic-Filter zum Schutz vor tieffrequenten Störanteilen, Signal Link Mini-DIPs zur schnellen Konfiguration, eine Ausgangspegelregelung auf der Rückseite sowie eine umschaltbare Ausgangsmodus-Konfiguration für hochohmige oder niederohmige Lasten inklusive Leistungsbegrenzung. Phoenix-Anschlüsse für Ein- und Ausgänge erleichtern die feste Verkabelung in Installationsumgebungen.

Das Kühlkonzept ist auf Betriebssicherheit ausgelegt: Ein temperaturgesteuerter Lüfter mit Luftführung von vorne nach hinten sorgt für zuverlässige Wärmeabfuhr im Rack. Das Up‑Side‑Down-Design reduziert Staubablagerungen am Lüfter und verlängert die Wartungsintervalle – ein Pluspunkt für den Dauereinsatz.

In der Audioperformance punktet der DUBHE 10Q mit niedrigem Klirrfaktor von < 0,05 %, hohem Signal‑Rausch‑Abstand von 111 dB und Übersprechdämpfung von > 70 dB (20 Hz–1 kHz). Variable Verstärkung von 26–44 dB, bis zu 150 Vpeak Ausgangsspannung und 50 Apeak Ausgangsstrom bieten die nötigen Reserven für moderne Lautsprechersysteme – von Tops und Monitoren bis zu Subwoofer-Arrays und 100‑V‑Linien.

Highlights

• 4‑Kanal Class‑D Endstufe mit bis zu 10.000 W Gesamtleistung
• Flexibler Betrieb: 8/4/2 Ohm (Lo‑Z) und 100/70/50/35 V (Hi‑Z)
• Universal‑Netzteil mit PFC für sicheren Betrieb von 90–265 V AC
• RAM Audio Power Control Management (PCM™) für optimierte Leistungsabgabe
• Subsonic‑Filter und konfigurierbare Signal Link Mini‑DIPs
• Ausgangsmodus wählbar (Hi‑Z/Lo‑Z) mit Leistungsbegrenzung
• Brückenbetrieb: bis zu 2 x 5000 W an 4/8 Ohm
• Phoenix‑Anschlüsse für Ein‑ und Ausgänge – ideal für Festinstallationen
• Up‑Side‑Down‑Design und temperaturgesteuerter Front‑to‑Back‑Lüfter
• Leichtes 2‑HE‑Rackgerät (7 kg) mit kurzer Einbautiefe

Technische Daten

• Anzahl Kanäle: 4
• Topologie: Klasse‑D
• Ausgangsleistung gesamt: 10.000 W
• Ausgangsleistung @ 8 Ohm (alle Kanäle): 4 x 1250 W
• Ausgangsleistung @ 8 Ohm (ein Kanal): 1 x 1300 W
• Ausgangsleistung @ 4 Ohm (alle Kanäle): 4 x 2500 W
• Ausgangsleistung @ 4 Ohm (ein Kanal): 1 x 2500 W
• Ausgangsleistung @ 2,67 Ohm (alle Kanäle): 4 x 2500 W
• Ausgangsleistung @ 2,67 Ohm (ein Kanal): 1 x 3300 W
• Ausgangsleistung @ 2 Ohm (alle Kanäle): 4 x 2500 W
• Ausgangsleistung @ 2 Ohm (ein Kanal): 1 x 2500 W
• Ausgangsleistung (Bridge, 8 Ohm): 2 x 5000 W
• Ausgangsleistung (Bridge, 4 Ohm): 2 x 5000 W
• Hi‑Z 100 V: 1 x 2500 W; 4 x 2500 W
• Hi‑Z 70 V: 1 x 2500 W; 4 x 2500 W
• Hi‑Z 50 V / 35 V: unterstützt
• Max. Ausgangsspannung: 150 Vpeak
• Max. Ausgangsstrom: 50 Apeak
• Klirrfaktor (THD): < 0,05 %
• Crosstalk (20 Hz–1 kHz): > 70 dB
• Spannungsverstärkung (Gain): 26 dB bis 44 dB
• Signal‑/Rausch‑Abstand: 111 dB
• Netzteil: Universal, PFC
• Betriebsspannung: 90–265 V AC, 50–60 Hz
• Leistungsaufnahme bei 1/8 Nennleistung (@230 V/4 Ohm): 7,3 A
• Schutzschaltungen: DC, Ein-/Ausschalttransienten, ICL™, Kurzschluss, offene/ungleiche Lasten, PCM™, RF, Soft‑Start, Einschalt‑Mute, Überhitzung, Überlast Netzteil
• Bedienelemente/Funktionen: Subsonic‑Filter; Signal Link Mini‑DIPs konfigurierbar; Ausgangspegelregelung (Rückseite); Ausgangsmodus Hi‑Z/Lo‑Z mit Leistungsbegrenzung
• Anschlüsse: Phoenix‑Anschlüsse für Eingänge und Ausgänge
• Kühlung: temperaturgesteuerter Lüfter, Luftstrom vorne → hinten
• Design: Up‑Side‑Down zur Reduktion von Staubansammlung im Lüfter
• Breite: 483 mm (19")
• Höhe: 89 mm (2 HE)
• Tiefe: 342 mm
• Gewicht: 7 kg
• Modell: DUBHE 10Q
• Marke: RAM Audio
