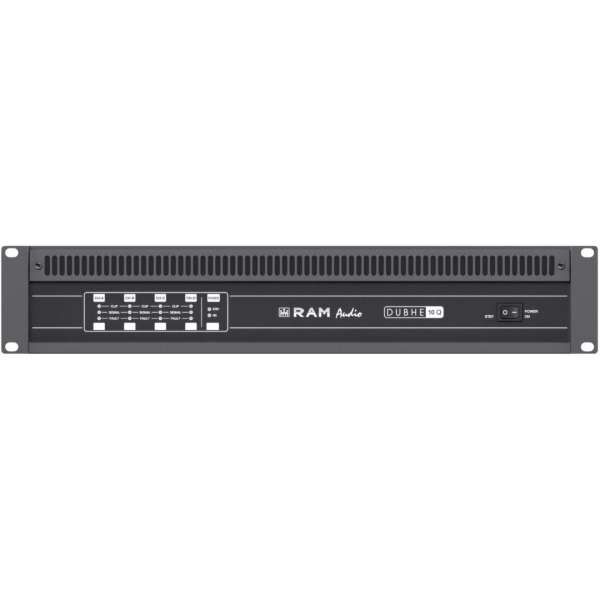

Ram Audio DUBHE 10Q 4 Kanal Verstärker + GPIO

Der RAM Audio DUBHE 10Q ist ein leistungsstarker 4-Kanal-Verstärker mit GPIO-Schnittstelle, entwickelt für professionelle Beschallungen in Festinstallationen und im mobilen Einsatz. Mit bis zu 10000 W Gesamtleistung in der Klasse-D-Topologie liefert er hohe Ausgangsreserven bei gleichzeitig geringem Gewicht von nur 7 kg. Das Universal-Netzteil mit aktiver Leistungsfaktorkorrektur (PFC) sorgt für einen stabilen und effizienten Betrieb an 90–265 V AC, 50–60 Hz – ideal für internationale Projekte und wechselnde Einsatzorte.

Die DUBHE 10Q überzeugt durch maximale Flexibilität: Sie betreibt niederohmige Lasten an 8, 4 und 2 Ohm ebenso sicher wie hochimpedante 100 V-, 70 V-, 50 V- und 35 V-Linien. Für Anwendungen mit hohem Leistungsbedarf stehen zudem Brückenmodi zur Verfügung (bis zu 2 x 5000 W). Damit eignet sich der Verstärker gleichermaßen für Zonenbeschallungen in Hotels, Bildungsstätten und Häusern der Andacht wie für Live-Betrieb, Rental und Club-Installationen.

Das erweiterte RAM Audio Power Control Management (PCM™) überwacht das System und schützt zuverlässig vor Überlastung. Umfassende Schutzschaltungen – von DC- und Kurzschlussschutz über Soft-Start bis zur Netzteilüberlast – erhöhen die Betriebssicherheit im täglichen Einsatz. Ein integrierter Subsonic-Filter, die konfigurierbare Signal Link Mini-DIP-Schalterlogik sowie eine Ausgangsmodus-Konfiguration für hohe oder niedrige Impedanz mit Leistungsbegrenzung unterstützen eine präzise Anpassung an Lautsprecher und Projektvorgaben.

Für eine saubere Integration in Installationen setzt der DUBHE 10Q auf praxisgerechte Anschlüsse und Bedienkonzepte: Phoenix-Steckklemmen für Ein- und Ausgänge erleichtern die Verdrahtung, die Ausgangspegel lassen sich bequem auf der Rückseite justieren. Über die GPIO-Schnittstelle ist die Anbindung an Steuerlösungen von Drittanbietern möglich – ein Pluspunkt für Systemintegratoren, die zentrale Kontrolle und Statusabfrage benötigen.

Auch die Kühlung ist durchdacht: Ein temperaturgesteuerter Lüfter mit Luftführung von vorne nach hinten hält die Elektronik im optimalen Bereich. Das Up-Side-Down-Design reduziert Staubansammlungen im Lüfterbereich und unterstützt einen zuverlässigen Dauerbetrieb. Akustisch liefert die Endstufe mit < 0,05 % THD, 111 dB Signal-Rausch-Abstand und > 70 dB Übersprechen (20 Hz–1 kHz) eine saubere, kontrollierte Performance mit reichlich Headroom. Einstellbare Verstärkung von 26 bis 44 dB ermöglicht eine stimmige Einbindung in bestehende Systeme.

Mit 483 mm Breite und 89 mm Höhe passt der RAM Audio DUBHE 10Q in standardisierte 19"-Racks. Die kompakte Tiefe von 342 mm erleichtert den Einbau auch in engen Gestellen. In Summe kombiniert der Verstärker hohe Leistung, flexible Betriebsarten und installationsfreundliche Features – eine zuverlässige Wahl für professionelle PA-Systeme und 100-V-Verteilungen.

Highlights

• 4-Kanal Klasse-D Endstufe mit bis zu 10000 W Gesamtleistung
• Niederimpedanzbetrieb an 8, 4 und 2 Ohm sowie Hochimpedanz 100/70/50/35 V
• Brückenbetrieb bis zu 2 x 5000 W (4/8 Ohm)
• Universal-Netzteil mit PFC für weltweiten Betrieb (90–265 V AC)
• Erweitertes Power Control Management (PCM™) und umfassende Schutzschaltungen
• GPIO-Schnittstelle zur Integration mit Steuerungen von Drittanbietern
• Phoenix-Anschlüsse für Ein- und Ausgänge, rückseitige Ausgangspegelregelung
• Signal Link Mini-DIPs konfigurierbar, Subsonic-Filter integriert
• Ausgangsmodus-Konfiguration (Hi-Z/Low-Z) mit Leistungsbegrenzung
• Temperaturgesteuerter Front-zu-Heck-Lüfter, Up-Side-Down-Design gegen Staub
• Sehr niedriger Klirrfaktor (< 0,05 %) und hoher SNR (111 dB)
• Kompakte 19"-Rackmaße und geringes Gewicht von nur 7 kg

Technische Daten

• Modell: RAM Audio DUBHE 10Q
• Kanäle: 4
• Topologie: Klasse-D
• Gesamtleistung: 10000 W
• Niederimpedanzbetrieb: 8, 4 und 2 Ohm
• Hochimpedanzbetrieb: 100 V, 70 V, 50 V, 35 V
• Ausgangsleistung @ 2 Ohm (alle Kanäle): 4 x 2500 W
• Ausgangsleistung @ 2 Ohm (ein Kanal): 1 x 2500 W
• Ausgangsleistung @ 2,67 Ohm (alle Kanäle): 4 x 2500 W
• Ausgangsleistung @ 2,67 Ohm (ein Kanal): 1 x 3300 W
• Ausgangsleistung @ 4 Ohm (alle Kanäle): 4 x 2500 W
• Ausgangsleistung @ 4 Ohm (ein Kanal): 1 x 2500 W
• Ausgangsleistung @ 8 Ohm (alle Kanäle): 4 x 1250 W
• Ausgangsleistung @ 8 Ohm (ein Kanal): 1 x 1300 W
• Brückenbetrieb (4 Ohm): 2 x 5000 W
• Brückenbetrieb (8 Ohm): 2 x 5000 W
• Hi-Z 100 V Leistung: 1 x 2500 W, 4 x 2500 W
• Hi-Z 70 V Leistung: 1 x 2500 W, 4 x 2500 W
• Max. Ausgangsspannung: 150 Vpeak
• Max. Ausgangsstrom: 50 Apeak
• Klirrfaktor (THD): < 0,05 %
• Übersprechen (20 Hz – 1 kHz): > 70 dB
• Spannungsverstärkung (Gain): 26 dB bis 44 dB
• Signal-Rausch-Abstand: 111 dB
• Netzteil: Universal mit PFC (Power Factor Correction)
• Betriebsspannung: 90 V AC – 265 V AC, 50 – 60 Hz
• Stromaufnahme bei 1/8 P (@230 V/4 Ohm): 7,3 A
• Schutzschaltungen: DC, Ein-/Ausschalttransienten, ICL™, Kurzschluss, offene/ungleiche Lasten, PCM™, RF, Soft-Start, Stummschaltung beim Einschalten, Überhitzung, Netzteil-Überlast
• Filter: Subsonic-Filter
• Konfiguration: Signal Link Mini-DIPs, Ausgangsmodus (Hi-Z/Low-Z) mit Leistungsbegrenzung
• Bedienung: Ausgangspegelregelung auf der Rückseite
• Anschlüsse: Phoenix für Eingänge und Ausgänge
• Steuerung/Integration: GPIO für Schnittstellen von Drittanbietern
• Kühlung: Temperaturgesteuerter Lüfter, Luftstrom von vorne nach hinten
• Gehäusedesign: Up-Side-Down zur Reduzierung von Staubansammlungen im Lüfter
• Breite: 483 mm
• Höhe: 89 mm
• Tiefe: 342 mm
• Gewicht: 7 kg
