Wer in der Veranstaltungstechnik arbeitet, kennt das Problem: Unterschiedliche Locations, wechselnde Anforderungen, diverse Steckertypen und immer die Frage nach der sicheren, sauberen Stromverteilung. Mit der PowerCore-Serie hat Showgear ein modulares System entwickelt, das klassische Stromverteiler Rack-Lösungen ergänzt. Verteiler, Breakout-Boxen, Y-Splitter und ein zentraler Server – alles aufeinander abgestimmt.
Dieser Guide richtet sich an Veranstaltungstechniker, Rental-Firmen und Betreiber größerer PA-Systeme. Wir zeigen die gesamte Produktfamilie, erklären die Systemlogik und wie die neuen Breakout-Boxen die Arbeit auf der Bühne erleichtern.
Das PowerCore-System: Ein Baukasten für die Energieverteilung
Der Grundgedanke hinter der PowerCore-Serie ist modular: Statt für jedes Setup eine neue Verkabelung zu planen, kombiniert Showgear drei Komponenten:
1. Stromverteiler (32A / 63A / 125A)
Das Herzstück – hier wird der dreiphasige Stromeingang auf mehrere abgesicherte Ausgänge verteilt. Jeder Verteiler ist ein 19"-Rackgerät mit RCBO-Schutz pro Stromkreis und integriertem Monitoring.
2. Breakout-Boxen / Splitter
Sie wandeln Multipin H16-, S19- oder CEE-Anschlüsse in einzelne Schuko-, Power Pro True- oder CEE 16A-Ausgänge um. Seit kurzem hat Showgear diese Reihe deutlich erweitert.
3. PowerCore Server
Ein kompaktes Gerät zur Überwachung von bis zu sechs Verteilern über Modbus. Stromaufnahme, Phasenlast und Auslastung live auf Tablet oder Laptop.
Alle Komponenten lassen sich frei kombinieren oder einzeln in bestehende Setups integrieren.

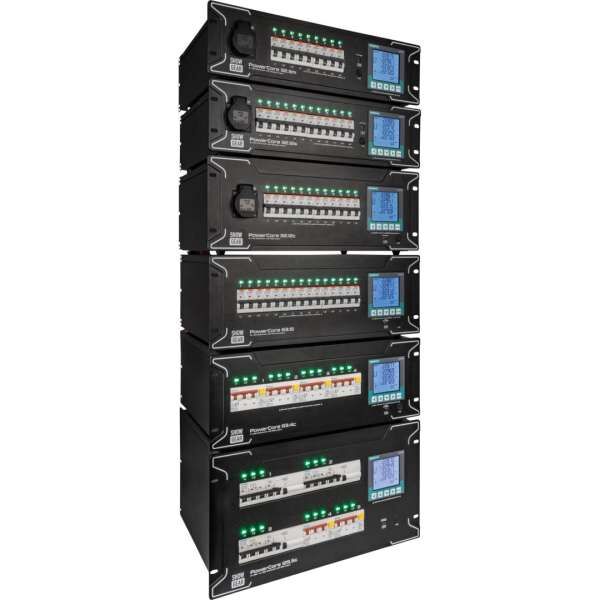

Die Stromverteiler: Energiezentralen für Bühne und Event
Die Basis bilden die Stromverteiler im 19"-Rackformat. Sie decken ein breites Leistungsspektrum ab – vom Club-Gig bis zur Festival-Bühne. Als 32A Stromverteiler und 63A Stromverteiler decken sie die gängigsten Einspeisevarianten ab.
32A-Modelle (400V, 3-phasig)
| Modell | Eingang | Ausgänge | Einsatzbereich |
|---|---|---|---|
| 32.9 | 1x CEE 32A 5P | 1+9x Schuko | Standardlösung für vielseitige Einsätze |
| 32.9s | 1x CEE 32A 5P | 1+9x Schuko + 1x Socapex | Lichtpulte mit Socapex-Anschluss |
| 32.9m | 1x CEE 32A 5P | 1+9x Schuko + 1x Multipin H16 | Kombination mit Breakout-Boxen |
| 32.9p | 1x CEE 32A 5P | 1x Schuko + 9x Power Pro True | Moderne Endstufen und Verstärker |
| 32.12 | 1x CEE 32A 5P | 1+12x Schuko | Maximale Anzahl Schuko-Ausgänge |
| 32.12s | 1x CEE 32A 5P | 1+11x Schuko + 1x Socapex | Mix aus Schuko und Socapex |
| 32.12c | 1x CEE 32A 5P | 1+11x CEE 16A | Industrie und Outdoor-Einsatz |
| 32.12m | 1x CEE 32A 5P | 1+6x Schuko + 2x Multipin H16 | Große Breakout-Setups |
| 32.12p | 1x CEE 32A 5P | 1x Schuko + 12x Power Pro True | Volle Power Pro True-Bestückung |
63A-Modelle (400V, 3-phasig)
| Modell | Eingang | Ausgänge | Einsatzbereich |
|---|---|---|---|
| 63.4c | 1x CEE 63A 5P | 4x CEE 32A | Subwoofer-Reihen und PA-Tower |
| 63.15s | 1x CEE 63A 5P | 9x Schuko + 2x Socapex | Große Socapex-Version für Licht |
| 63.15m | 1x CEE 63A 5P | 9x Schuko + 2x Multipin H16 | Hohe Leistung mit Breakout-Topologie |
125A-Modell
| Modell | Eingang | Ausgänge |
|---|---|---|
| 125.5c | 1x CEE 125A 5P | 2x CEE 32A + 3x CEE 63A |
Alle Stromverteiler teilen diese Merkmale:
- RCBO-Schutzschalter pro Stromkreis – kein Totalausfall bei einem Fehler
- 3-Zoll-LCD-Display mit Echtzeit-Daten zu Spannung, Strom, Leistung und Phasen
- CNC-gefräste Aluminium-Frontplatte im 3 HE Rack-Format
- Modbus-Schnittstelle für die Anbindung an den PowerCore Server
Die neuen Breakout-Boxen: Flexibilität für jede Steckersituation
Mit den PowerCore Breakout-Boxen lassen sich Multipin H16-, S19- und CEE 16A-Signale sauber in Einzelausgänge aufteilen. Das spart Zeit beim Verkabeln, reduziert Kabelchaos und macht die Arbeit auf der Bühne effizienter. Sie sind die ideale Ergänzung zu jedem Event Stromverteiler und ermöglichen eine saubere Bühnen Stromverteilung ohne Kabelsalat.
1m-Serie: Kompakte Breakout-Boxen
| Modell | Eingang | Ausgänge | Empfohlener Einsatz |
|---|---|---|---|
| 1m.6s | 1x Multipin H16 | 6x Schuko | PA-Tower, Lichtstative, Sidefills |
| 1m.6p | 1x Multipin H16 | 6x Power Pro True | Endstufen mit Power Pro True |
| 1m.6c | 1x Multipin H16 | 6x CEE 16A | Industrie und Outdoor-Bühnen |
| 1m.8s | 1x Multipin H16 | 8x Schuko | Viele Schuko-Geräte an einem Punkt |
Jeder Ausgang verfügt über eine eigene LED-Spannungsanzeige – so siehst du sofort, wo Strom anliegt. Die 1m.8s liefert als einziges Modell dieser Größe 8 Schuko-Ausgänge aus einem Multipin H16.
2m-Serie: Mit Loop-Through
| Modell | Eingang | Ausgänge | Empfohlener Einsatz |
|---|---|---|---|
| 2m.6s | 1x Multipin H16 In + Out | 6x Schuko | Bühnenpositionen in Reihe |
| 2m.6p | 1x Multipin H16 In + Out | 6x Power Pro True | Endstufen in Kette schalten |
| 2m.6c | 1x Multipin H16 In + Out | 6x CEE 16A | CEE-Kette für Industrie |
| 2m.8s | 1x Multipin H16 In + Out | 8x Schuko | Große Bühnenbereiche |
Dank Loop-Through kannst du das Multipin-Signal durchschleifen und mehrere Breakout-Boxen in Reihe schalten – praktisch für große Bühnenaufbauten mit mehreren Verteilungspunkten.
C16A-Serie: CEE 16A als Eingang
| Modell | Eingang | Ausgänge | Empfohlener Einsatz |
|---|---|---|---|
| c16a.6p | 1x CEE 16A 5P | 6x Power Pro True | Kompakte Setups mit CEE-Einspeisung |
| c16a.6s | 1x CEE 16A 5P | 6x Schuko | Günstige Einstiegsvariante |
Besonders praktisch für kleine bis mittlere Setups: Einen CEE 16A einstecken und sechs einzeln abgesicherte Ausgänge nutzen. Beide Modelle sind kompakt gebaut.
DMX-Varianten: Strom und Lichtsteuerung kombiniert
| Modell | Eingang | Ausgänge | Empfohlener Einsatz |
|---|---|---|---|
| 2m.6p-DMX | 1x Multipin H16 + DMX | 6x Power Pro True + DMX Thru | Lichtstative mit H16 |
| 2s.6p-DMX | 1x Multipin S19 + DMX | 6x Power Pro True + DMX Thru | Socapex-kompatible Lichtsysteme |
Die DMX-Varianten kombinieren Strom und DMX-Signal in einem Kabel. Lichtstative oder Traversen lassen sich mit nur einem Kabel mit Energie und Steuersignal versorgen. Die 2s.6p-DMX nutzt den S19-Stecker (kompatibel mit Socapex), die 2m.6p-DMX den H16-Stecker. Ein wichtiger Multipin H16 Verteiler und Socapex Splitter für die Lichttechnik.
Y-Splitter: Einfach verdoppeln
| Modell | Beschreibung |
|---|---|
| Multipin H16 Y-Splitter | 1x H16 auf 2x H16 |
| Multipin S19 Y-Splitter | 1x S19 auf 2x S19 |
Die Y-Splitter teilen ein einzelnes Multipin-Kabel in zwei Stränge auf – ideal, wenn du von der Stagebox aus zwei Richtungen versorgen musst.
Der PowerCore Server: Smarte Überwachung
Der PowerCore Server rundet das System ab. Er verbindet sich über Modbus mit bis zu sechs Stromverteilern und zeigt alle relevanten Daten zentral:
- Spannung pro Phase
- Stromaufnahme pro Stromkreis
- Gesamtleistung und Phasenlast
- Historische Daten zur Analyse
Der Server kommuniziert über LAN – für große Produktionen mit mehreren Verteilern ein praktisches Werkzeug.
Zubehör: Erdungskabel für die Bühnensicherheit
Showgear bietet drei Erdungskabel (0,5 m / 2,5 m / 5,0 m) für den Potenzialausgleich zwischen Stromeingang und Bühnen- oder Truss-Systemen. Mit 25 mm² Kernquerschnitt und M10-Kupferösen ausgelegt für den Tour-Alltag (0,5 m, 2,5 m, 5,0 m).
System im Einsatz: Typische Anwendungsszenarien
Festival-Hauptbühne
- Eingang: 125A CEE → PowerCore 125.5c verteilt auf 2x CEE 32A und 3x CEE 63A
- Monitoring: PowerCore Server überwacht alle Verbraucher
- Breakout: 2m.6s-Boxen an den Bühnenpositionen für Schuko
- Licht: 2m.6p-DMX kombiniert DMX und Strom für Lichtstative
Club-Tournee einer Band
- Eingang: 32A CEE vor Ort
- Verteiler: PowerCore 32.9m mit Multipin H16-Ausgang
- PA: 1m.6s für linke/rechte PA-Tower
- Monitor: 1m.6p für aktive Bühnenmonitore
- Backline: 1m.8s für Verstärker und Effekte
- Erdung: Erdungskabel 2,5 m zwischen Stagebox und Bühnenrahmen
Feste Installation / Studio
- Verteiler: PowerCore 32.12p – alle Ausgänge Power Pro True
- Server: PowerCore Server für Lastmanagement
- Breakout entfällt bei direkter Verkabelung
Fazit: Für wen lohnt sich die PowerCore-Serie?
Die Showgear PowerCore Serie richtet sich an Profis, die ihre Stromverteilung für Veranstaltungstechnik nicht dem Zufall überlassen wollen. Die Vorteile:
- Modularität: Verteiler, Breakout-Boxen und Server frei kombinierbar
- Sicherheit: Jeder Stromkreis einzeln abgesichert – kein Totalausfall
- Transparenz: LCD-Display und Server geben volle Kontrolle über die Energieflüsse
- Flexibilität: Die Breakout-Boxen passen sich jeder Steckersituation an
- Bühnenqualität: CNC-Aluminium, RCBO-Schutz, PCE-Anschlüsse – gebaut für den Tour-Alltag
Die neuen Splitter und Breakout-Boxen schließen die Lücke zwischen dem Verteiler im Rack und den Geräten auf der Bühne. Mit dem Server entsteht ein durchdachtes Gesamtsystem.
