Monacor PA-4125DX 4-Zonen-Multifunktionsverstärker

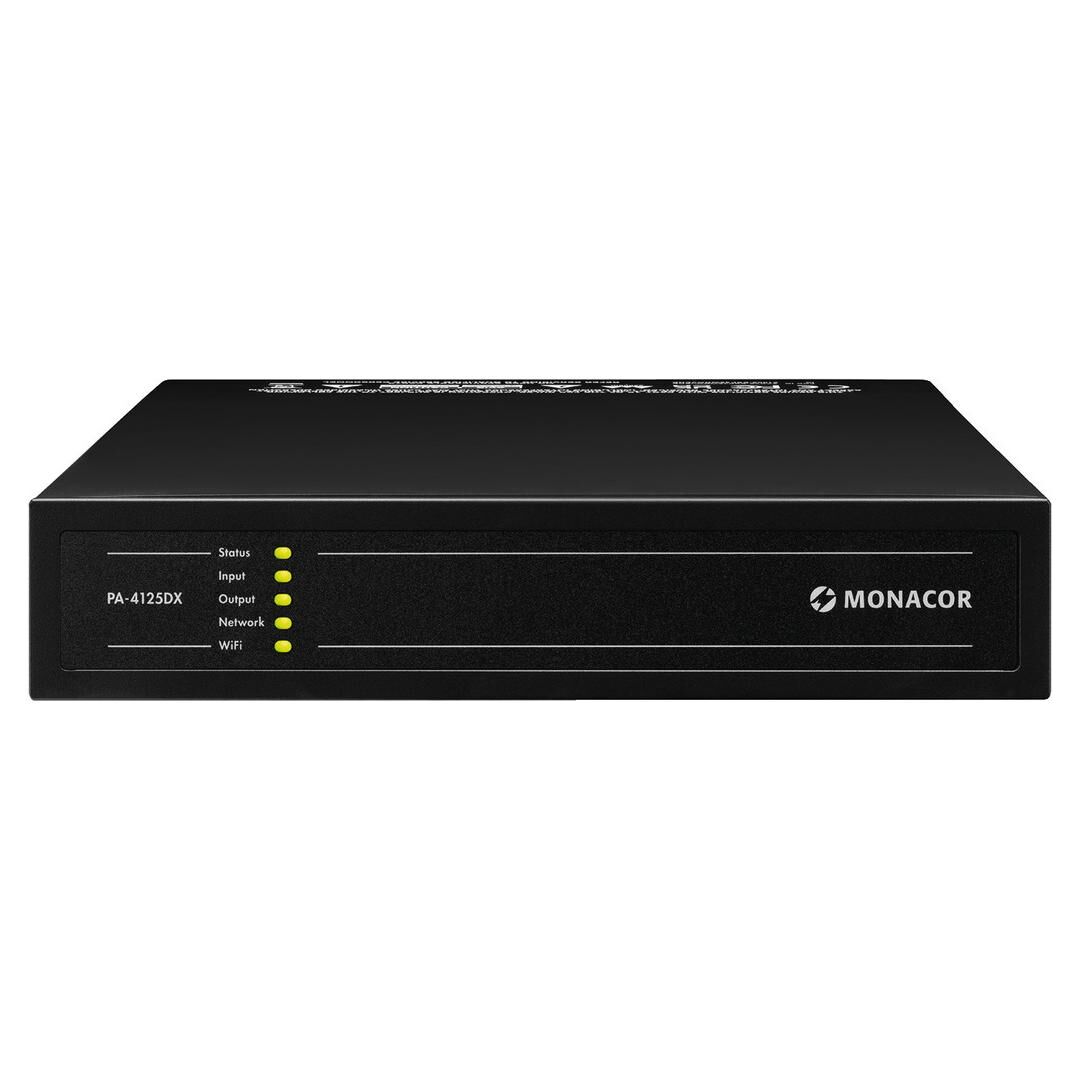

Der Monacor PA-4125DX ist ein kompakter 4-Zonen-Multifunktionsverstärker in Class‑D-Technik mit integriertem DSP, entwickelt für professionelle Multiroom-Beschallungen in Installationen. Ob Gastronomie, Retail, Bildungseinrichtungen, Konferenzräume oder Fitnessstudios – der PA-4125DX liefert zuverlässige Leistung, flexible Signalführung und präzise Klangbearbeitung in nur 1 HE. Durchdachte Anschlussvielfalt und praxisnahe Funktionen erleichtern Planung, Integration und täglichen Betrieb.

Mit 4 x 125 W an 4/8 Ω oder alternativ 2 x 250 W im 100‑V-Betrieb (ELA) deckt der Verstärker sowohl niederohmige Lautsprechersysteme als auch 100‑V‑Linien ab. Im 4/8‑Ω‑Modus stehen vier diskrete Ausgänge zur Verfügung, im 100‑V‑Modus zwei leistungsstarke Zonen. Diese Flexibilität erlaubt die Kombination unterschiedlicher Lautsprechertypen – von Deckenlautsprechern über Wandlautsprecher bis hin zu Kompaktboxen – je nach Raumgröße und Beschallungsziel.

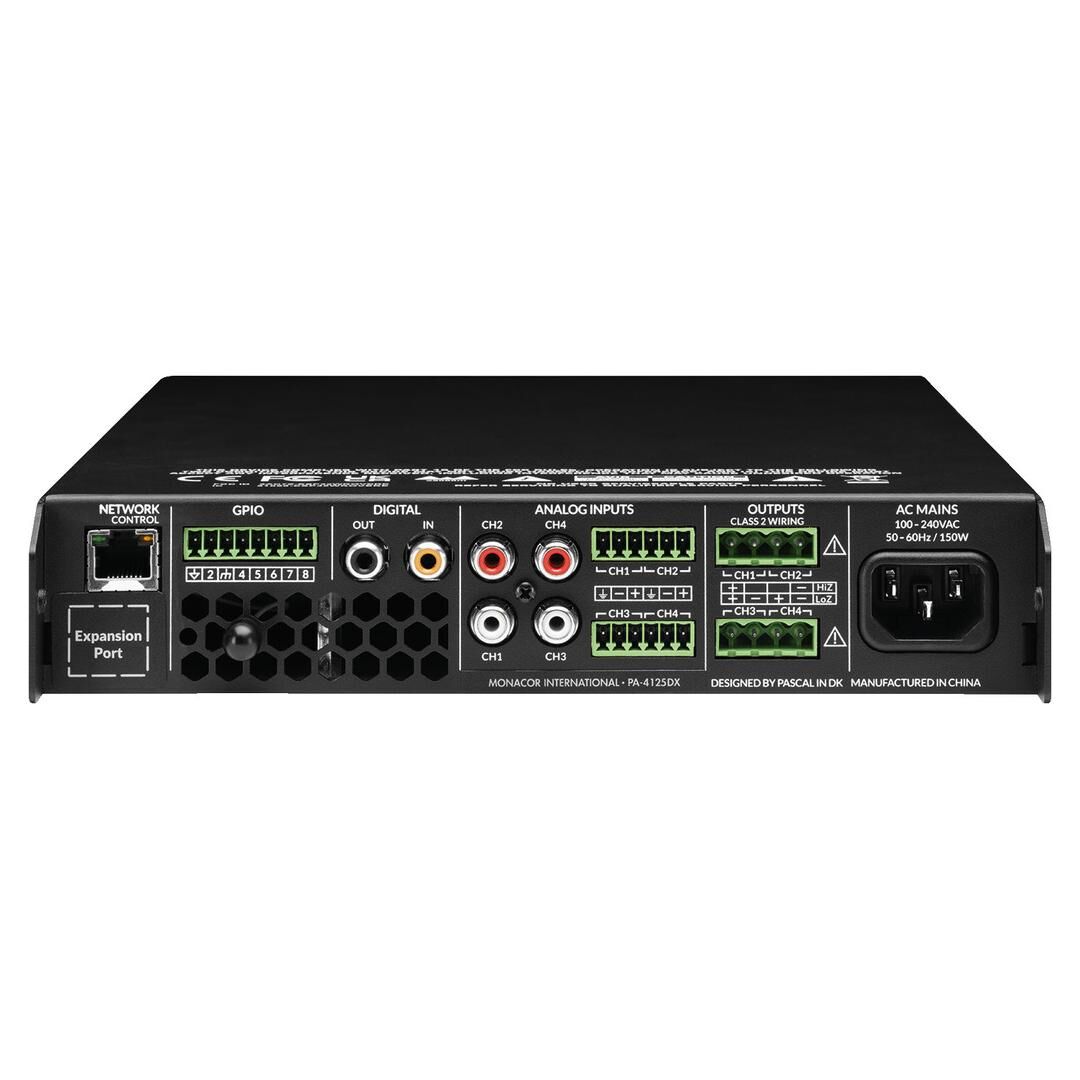

Die Ein- und Ausgänge sind für Installationsalltag und Servicefreundlichkeit ausgelegt: Vier analoge Mic/Line-Eingänge lassen sich symmetrisch über Schraub-/Steckverbinder oder unsymmetrisch per Cinch nutzen. Zusätzlich steht ein digitaler S/PDIF‑Ein-/Ausgang (Cinch) bereit. Alle Eingänge sind mischbar; Talkover mit Prioritätsrouting sorgt dafür, dass Durchsagen zuverlässig verständlich bleiben. Über die GPIO-Schnittstelle lassen sich Remote‑Lautstärke und Standby komfortabel in Steuerungssysteme integrieren.

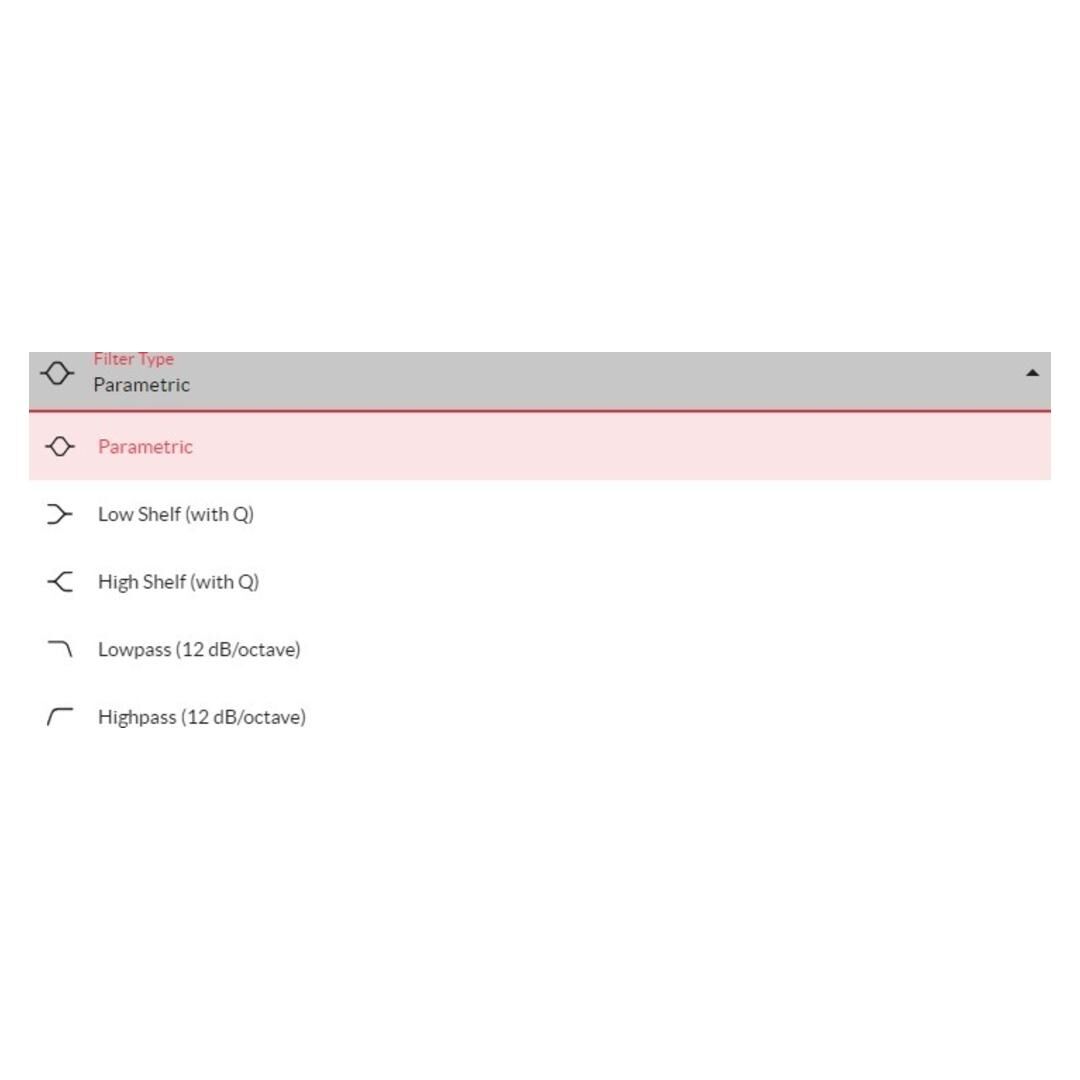

Der integrierte DSP stellt umfangreiche Werkzeuge für eine saubere Anpassung an Raum und Lautsprecher bereit: Hoch‑/Tiefpass mit verschiedenen Filtertypen, parametrischer 5‑Band‑EQ auf den Eingängen, separate FIR‑Filter pro Ausgang, umschaltbare Ausgangsphase, einstellbares Delay sowie ein justierbarer Kompressor/Limiter. Ein eingebauter Sinus-/Rauschgenerator unterstützt Inbetriebnahme und Systemabgleich, der Lautsprechertreiber-Abgleich erleichtert das Feintuning.

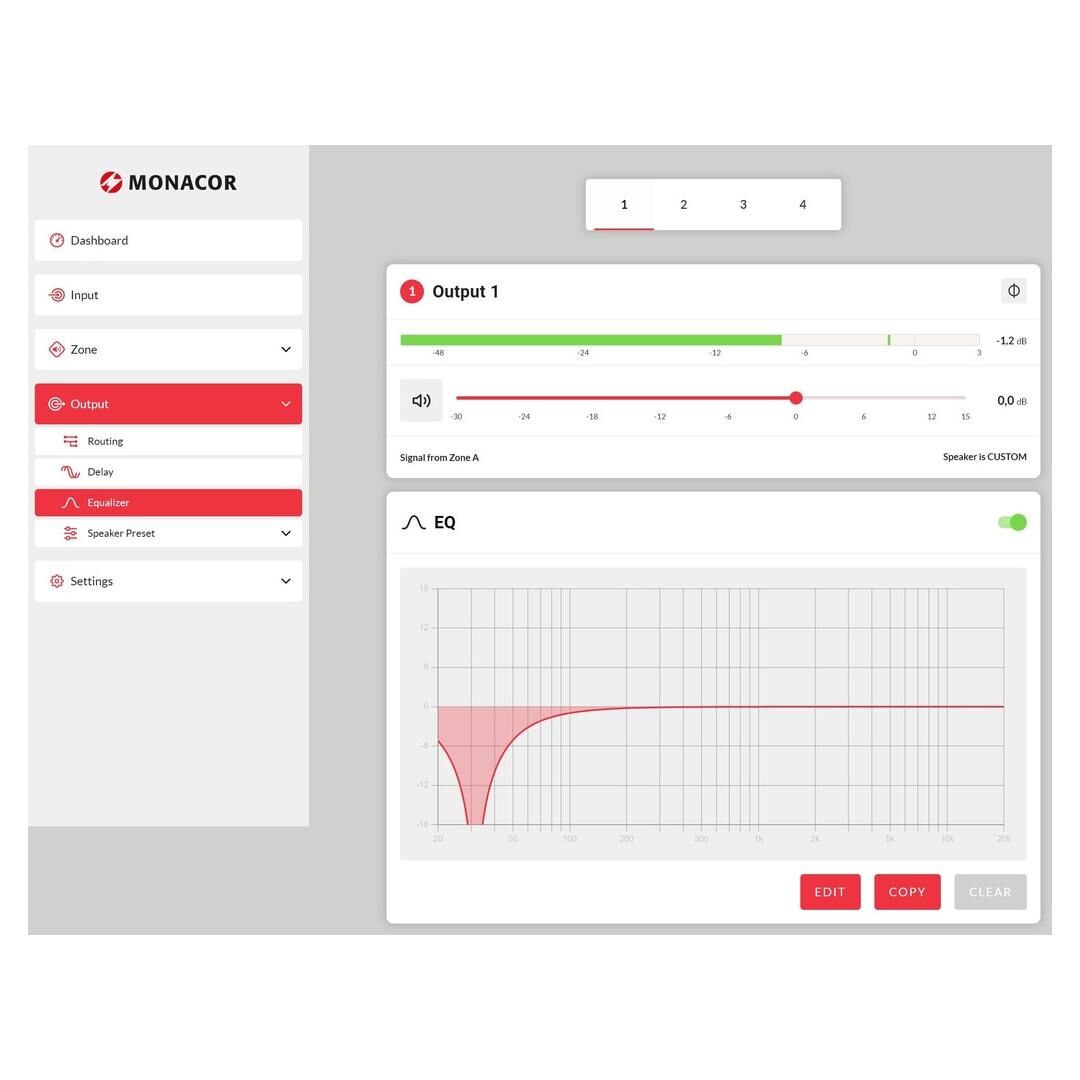

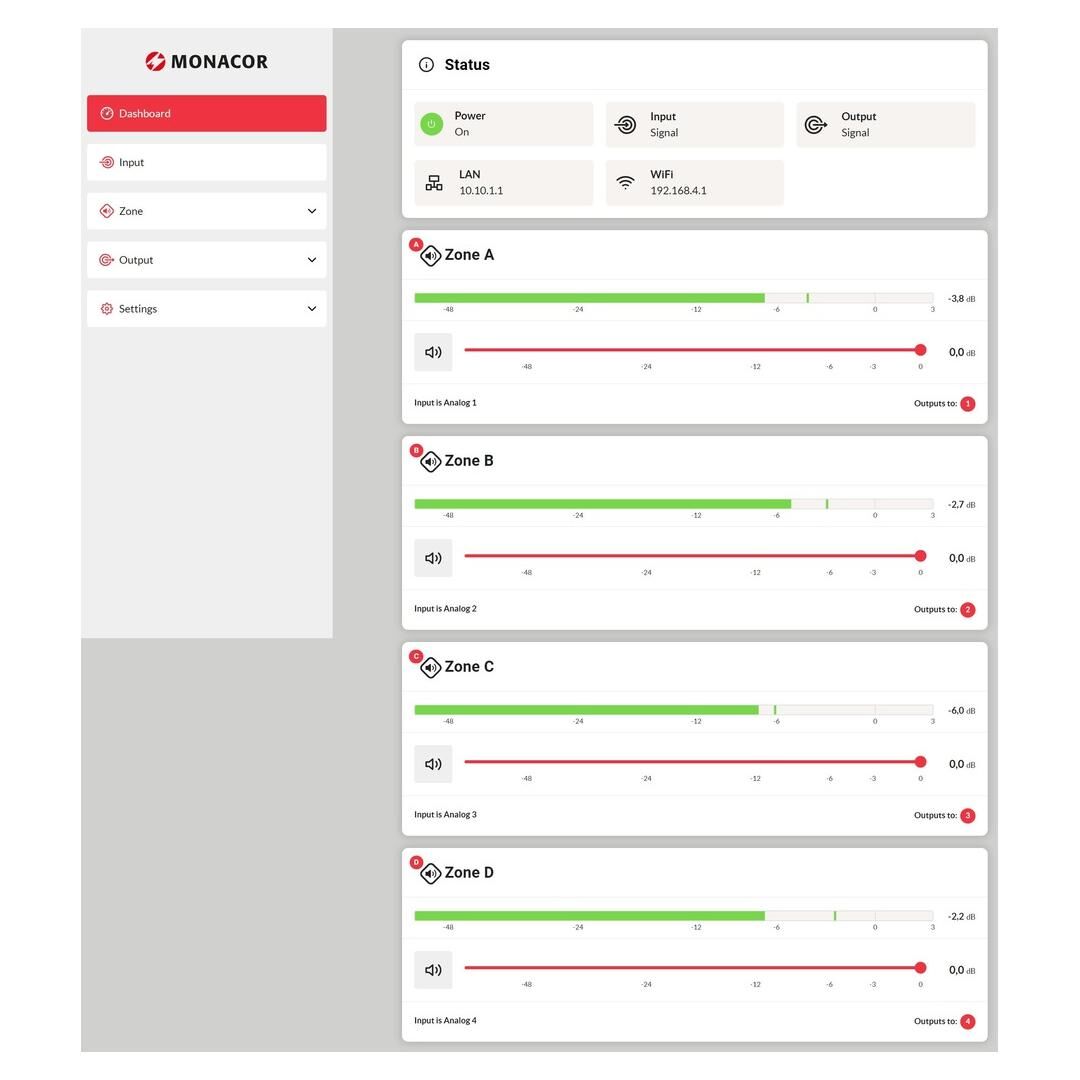

Die Konfiguration gelingt bequem über die übersichtliche HTML5‑Benutzeroberfläche im Webbrowser – unabhängig vom Endgerät (PC, Mac, iOS, Android). Der Netzwerkanschluss erfolgt wahlweise per LAN (RJ45) oder WLAN. So lassen sich Einstellungen zentral verwalten, Zonen anpassen und Servicearbeiten schnell durchführen, ohne zusätzliche Software installieren zu müssen.

Für einen stabilen Dauerbetrieb bringt der PA-4125DX umfassende Schutzschaltungen mit: Kurzschluss-, Gleichspannungs-, Unterspannungs-, Temperatur- und Überlastungsschutz sichern die Anlage ab. Mit einem Störabstand von > 106 dB und einem Klirrfaktor von < 0,05 % liefert das System sauberen, klaren Klang. Die Leistungsaufnahme ist im Verhältnis zur Ausgangsleistung effizient, im Standby liegt sie bei < 0,5 W. Hinweis: Nach der Erstinbetriebnahme sollte die Firmware auf mindestens Version 1.6.4 aktualisiert werden.

Highlights

• 4-Zonen-Verstärker mit Class-D-Technik und DSP für flexible Multiroom-Installationen
• 4 x 125 W an 4/8 Ω oder 2 x 250 W im 100-V-Betrieb
• Komfortable Steuerung über HTML5-Webinterface auf PC, Mac, iOS und Android
• Vier Mic/Line-Eingänge (sym. Schraub-/Steck, unsym. Cinch) plus S/PDIF In/Out
• Eingänge mischbar, Talkover mit Prioritätsrouting für klare Durchsagen
• Umfangreicher DSP: HP/LP-Filter, 5-Band-Parametrik (Eingang), FIR-Filter (Ausgang)
• Kompressor/Limiter, Delay und umschaltbare Ausgangsphase für präzises Tuning
• GPIO für Remote-Volume und Standby-Integration
• LAN (RJ45) oder WLAN für flexible Netzwerkanbindung
• Umfassende Schutzschaltungen für zuverlässigen 24/7-Betrieb

Technische Daten

• Modell: Monacor PA-4125DX
• Bauart: 4-Zonen-Multifunktionsverstärker, Class-D mit DSP
• Ausgangsleistung gesamt: 500 W
• Nennleistung: 500 W
• Leistung an 4 Ω: 4 x 125 W
• Leistung an 8 Ω: 4 x 125 W
• Leistung an 100 V: 2 x 250 W
• Betriebsarten: 4/8-Ω (4 Ausgänge) oder 100-V (2 Zonen)
• Kanäle: 5
• Zonen: 4
• Eingänge (analog): 4 x Mic/Line, symmetrisch über Schraub-/Steckverbindung oder unsymmetrisch über Cinch
• Eingangsempfindlichkeit Line: 1,2 V (sym.)
• Eingangsempfindlichkeit Mic: 1,9 mV (sym.)
• Digital I/O: 1 x S/PDIF Ein-/Ausgang (Cinch)
• Ausgänge Lautsprecher: Schraub-/Steckverbindungen
• GPIO: Remote-Volume und Standby
• Netzwerk: LAN (RJ45) oder WLAN
• Benutzeroberfläche: HTML5-Webinterface (Browser-basiert)
• DSP-Funktionen: Hoch-/Tiefpass mit verschiedenen Filtern; parametrischer 5-Band-Equalizer (Eingang); separate FIR-Filter (Ausgang); umschaltbare Ausgangsphase; einstellbares Delay; einstellbarer Kompressor/Limiter; Lautsprechertreiber-Abgleich
• Generator: integrierter Sinus-/Rauschgenerator
• Routing/Funktion: Eingänge mischbar; Talkover mit Prioritätsrouting
• Schutzschaltungen: Kurzschluss-, Gleichspannungs-, Unterspannungs-, Temperatur- und Überlastungsschutz
• Signal-Rausch-Abstand: > 106 dB
• Klirrfaktor (THD): < 0,05 %
• Stromversorgung: ~ 100–240 V, 50–60 Hz
• Leistungsaufnahme Betrieb: 150 W (bei 1/8 Ausgangsleistung)
• Leistungsaufnahme Standby: < 0,5 W
• Zulässige Einsatztemperatur: 0–40 °C
• Abmessungen (B x H x T): 220 x 44 x 320 mm
• Höheneinheiten: 1 HE
• Gewicht (Gerät): 1,95 kg
• Nettogewicht: 2,16 kg
• Bruttogewicht: 2,8 kg
• Verpackungsmaße (B x H x L): 300 x 90 x 500 mm
• Hinweis: Nach erstmaligem Einschalten Firmware auf mindestens Version 1.6.4 aktualisieren
