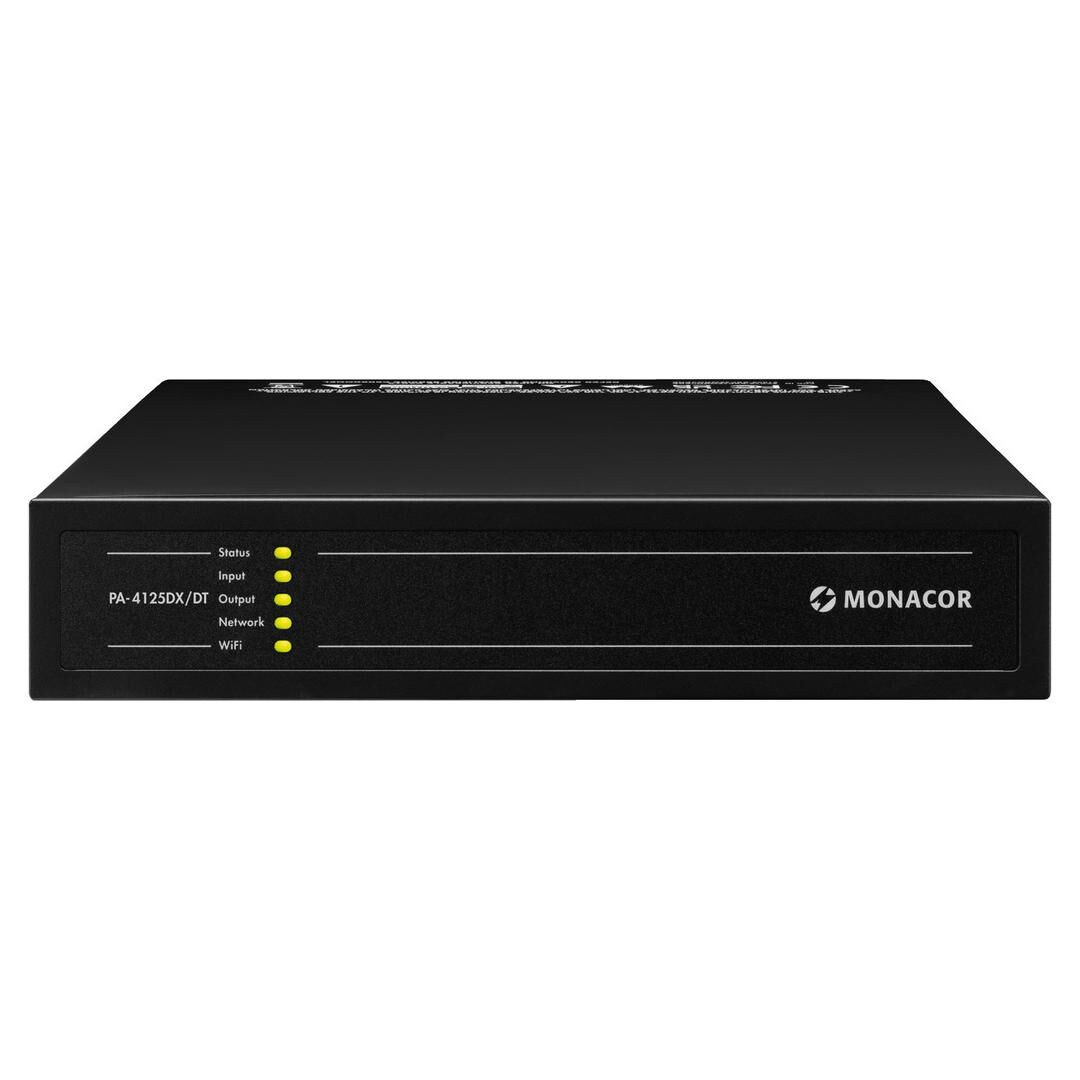

Monacor PA-4125DX/DT 4-Zonen-Multifunktionsverstärker mit Dante

Der Monacor PA-4125DX/DT ist ein Dante-fähiger 4-Zonen-Multifunktionsverstärker in effizienter Class-D-Technik mit integriertem DSP. Er richtet sich an Installationen, die Audio über IP, flexible Signalverteilung und eine zentrale Steuerung benötigen – etwa in Gastronomie, Retail, Hotellerie, Bildungseinrichtungen, Unternehmensgebäuden oder Fitnessstudios. Mit seiner kompakten 1-HE-Bauform (44 mm Höhe) lässt er sich platzsparend im Rack unterbringen und skaliert von kleinen bis zu komplexen Multiroom-Setups.

Die Dante-Schnittstelle (4 Sende- und 4 Empfangskanäle) ermöglicht die nahtlose Einbindung in bestehende Ethernet-Infrastrukturen. Audio wird mit geringer Latenz und hoher Präzision über Standard-IP-Netzwerke verteilt, wodurch aufwendige Punkt-zu-Punkt-Verkabelungen entfallen und die Planung vereinfacht wird. Dante-Routing erlaubt eine klare, übersichtliche Zuweisung von Quellen zu Zonen – ideal für dynamische Installationen mit wechselnden Anforderungen.

Leistungsseitig bietet der PA-4125DX/DT 4 x 125 W an 4/8 Ω oder alternativ 2 x 250 W im 100-V-Betrieb. Damit deckt er sowohl niederohmige Lautsprechersysteme als auch klassische 100‑V‑Linien ab. Vier analoge Mic/Line-Eingänge stehen wahlweise symmetrisch über Schraub-/Steckverbinder oder unsymmetrisch über Cinch zur Verfügung. Zusätzlich gibt es einen digitalen S/PDIF Ein-/Ausgang (Cinch). Die Ausgänge sind als Schraub-/Steckklemmen ausgeführt – wahlweise als vier 4/8‑Ω‑Kanäle oder zwei 100‑V‑Zonen.

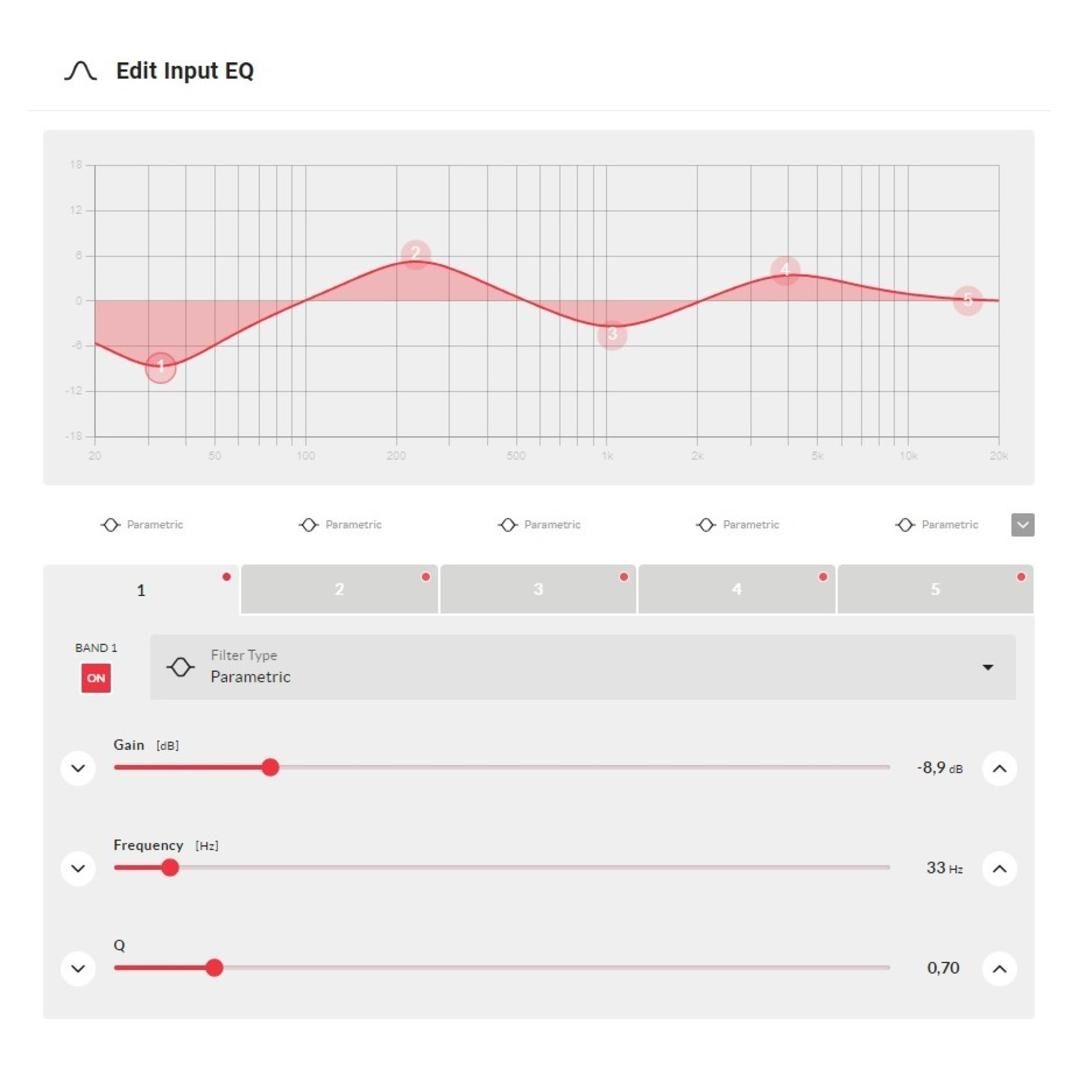

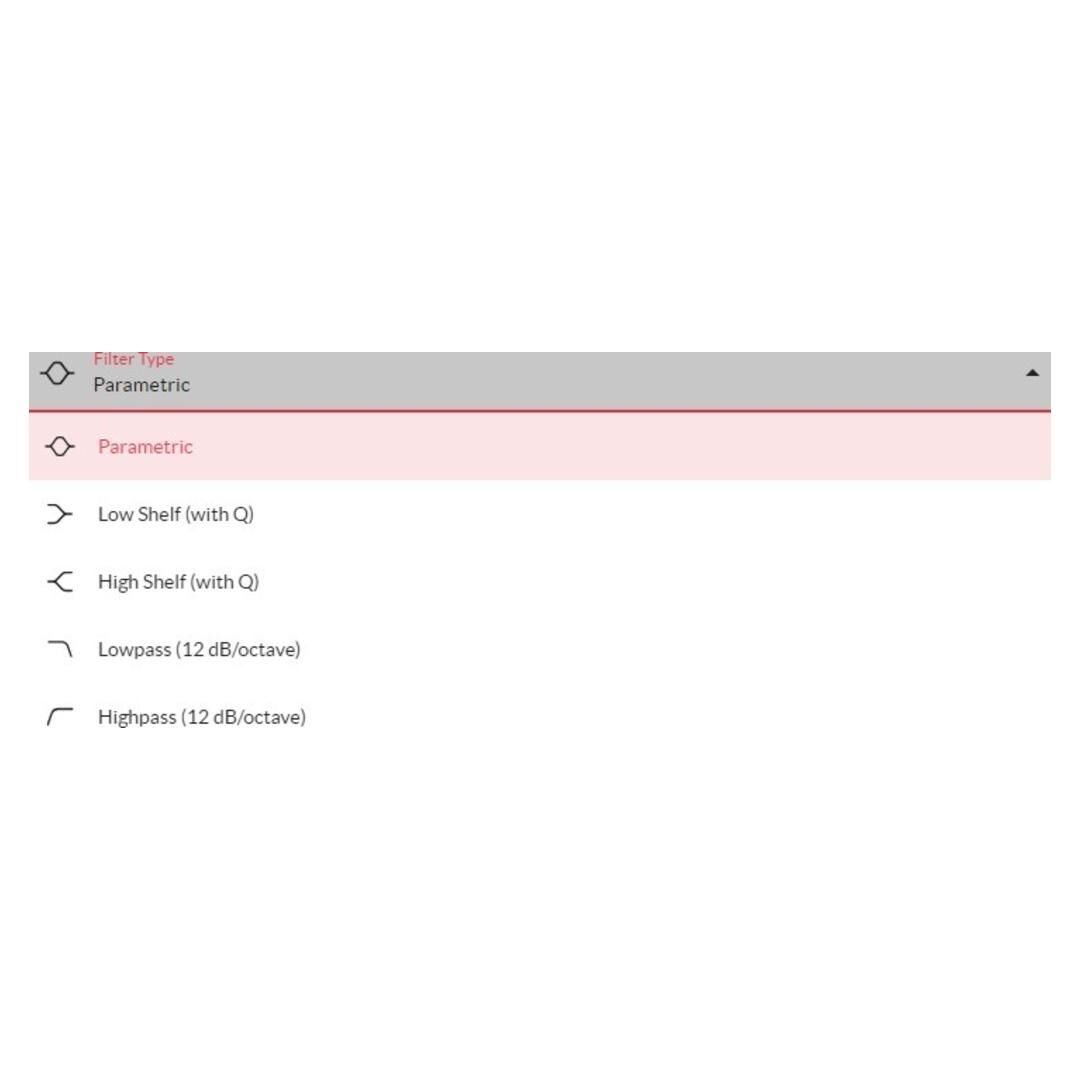

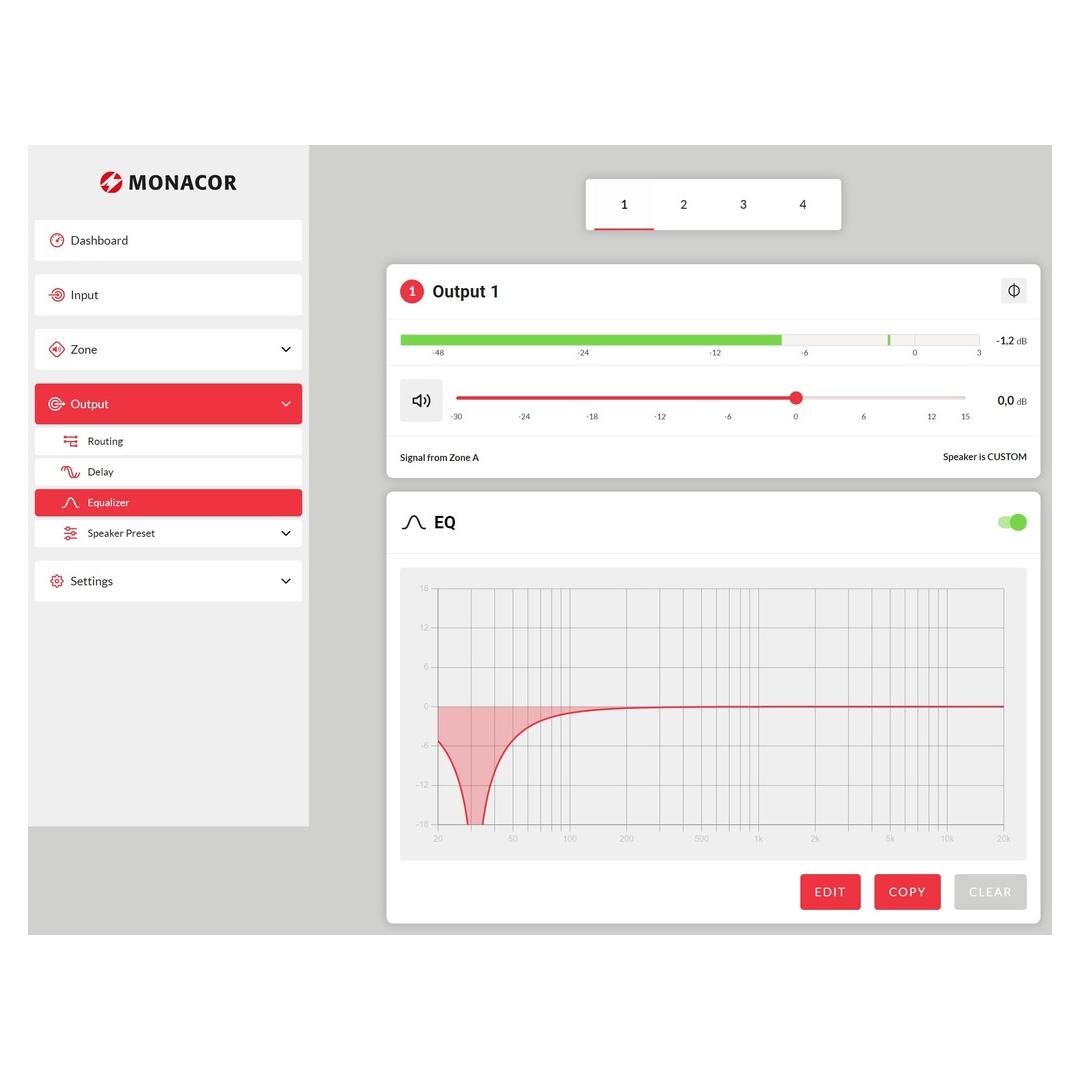

Der integrierte DSP stellt praxisnahe Werkzeuge bereit: Hoch- und Tiefpass mit verschiedenen Filtertypen, parametrischer 5‑Band-EQ auf den Eingängen, separate FIR-Filter pro Ausgang, umschaltbare Ausgangsphase, einstellbares Delay und ein justierbarer Kompressor/Limiter. Talkover mit Prioritätsrouting sorgt für verständliche Durchsagen, während ein integrierter Sinus-/Rauschgenerator die Inbetriebnahme und Messung erleichtert. Alle Eingänge lassen sich flexibel mischen, um Quellen bedarfsgerecht zu kombinieren.

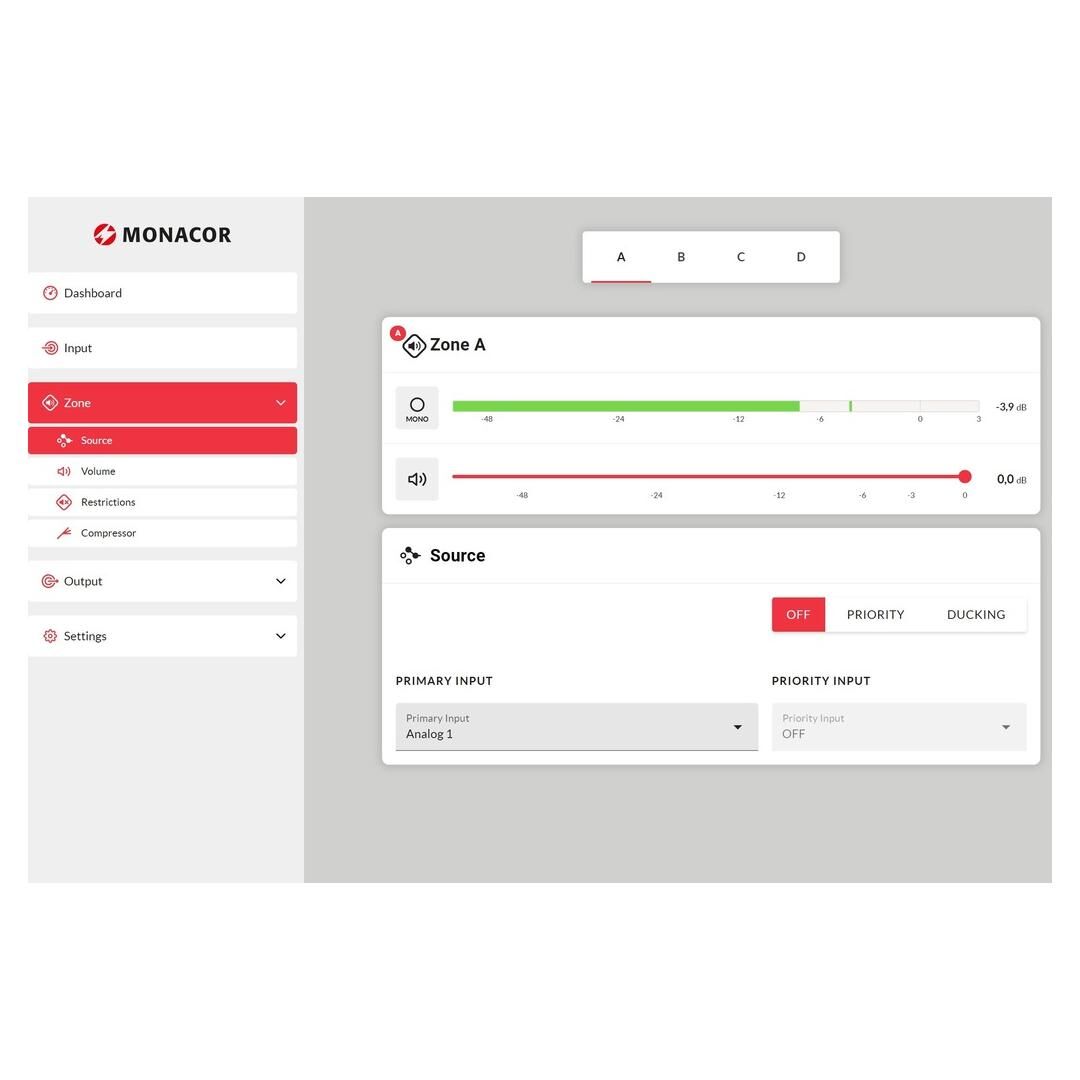

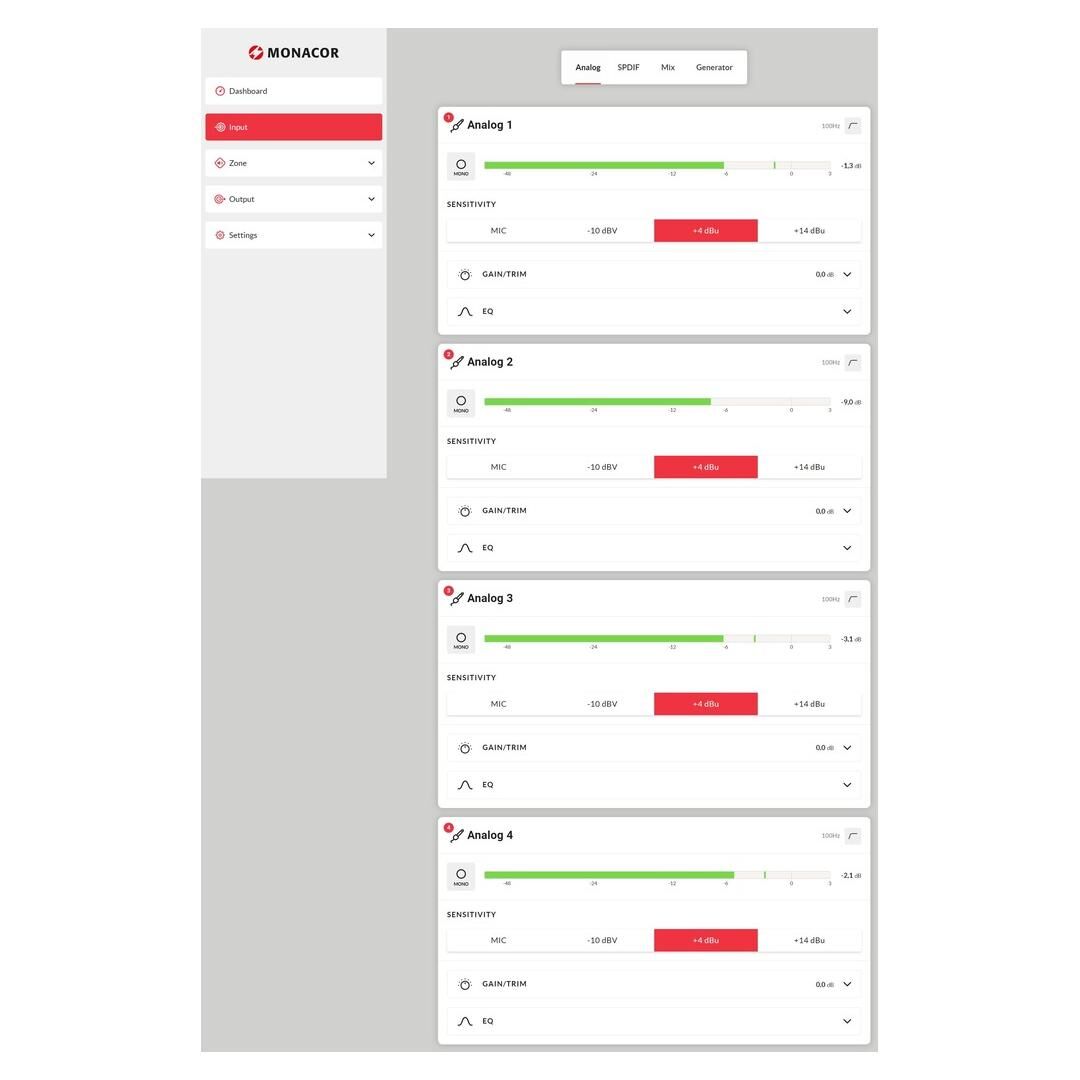

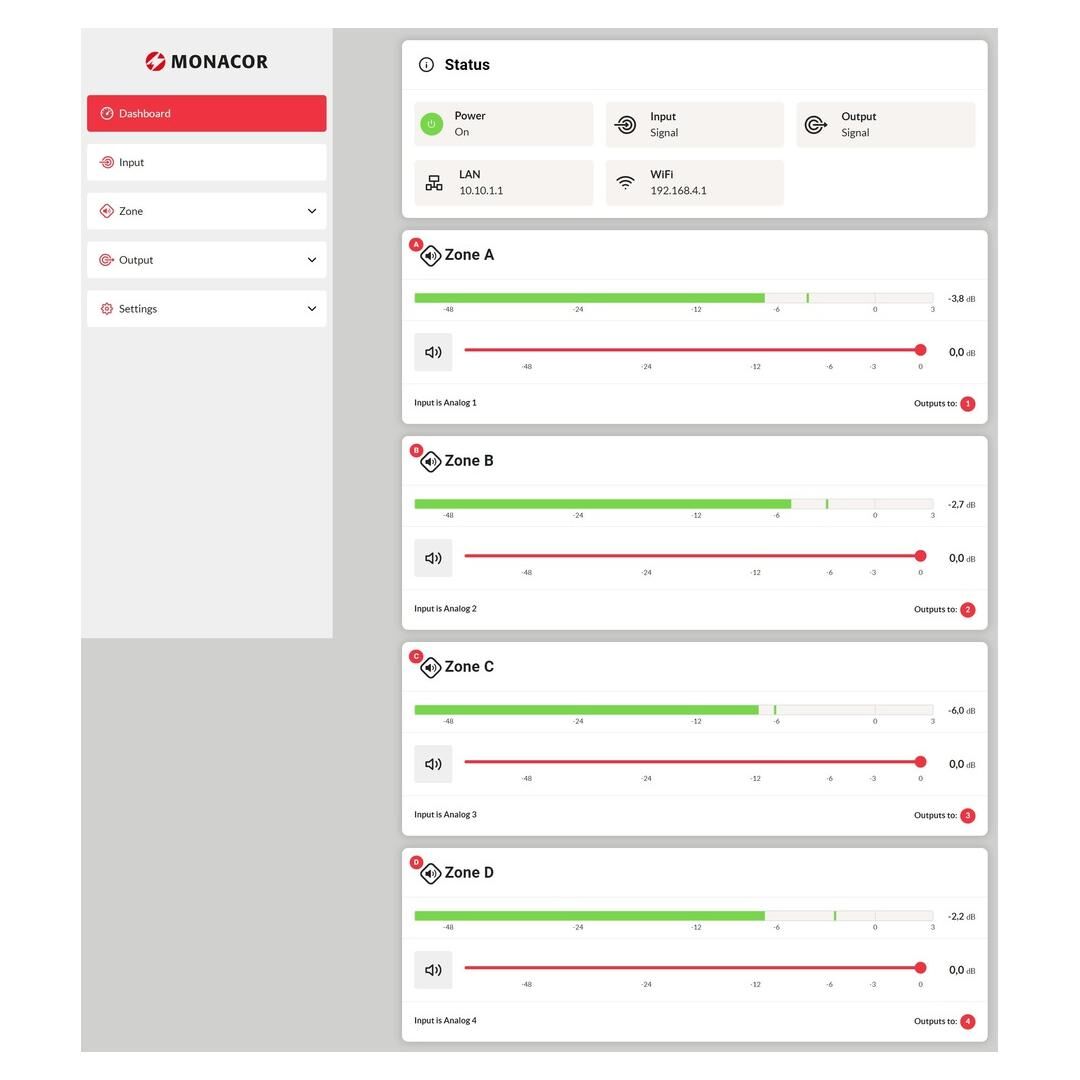

Die Einrichtung und tägliche Bedienung erfolgen komfortabel über eine übersichtliche HTML5-Weboberfläche – geräteunabhängig per Browser auf PC, Mac sowie mobilen Endgeräten (iOS, Android). Die Netzwerkanbindung gelingt per LAN (RJ45) oder WLAN, sodass Einstellungen, Presets und Zonen schnell angepasst werden können. Über die GPIO-Schnittstelle sind Remote-Volume und Standby-Funktionen in externe Steuerungen integrierbar.

Für einen zuverlässigen Dauerbetrieb sorgen umfassende Schutzschaltungen gegen Kurzschluss, Gleichspannung, Unterspannung, Übertemperatur und Überlastung. Mit einem Störabstand von > 106 dB und einem Klirrfaktor von < 0,05 % liefert der Verstärker sauberen, kontrollierten Klang. Die Leistungsaufnahme ist effizient ausgelegt; im Standby liegt sie bei < 0,5 W. Dante und die zugehörige Software sind lizenziert von Audinate Pty Ltd; Systemvoraussetzungen siehe unten.

Highlights

• Dante-Audio-over-IP: 4 Sendekanäle und 4 Empfangskanäle für flexibles Routing im Ethernet
• 4 x 125 W an 4/8 Ω oder 2 x 250 W im 100-V-Betrieb für vielseitige Installationen
• Komfortable Steuerung über HTML5-Webinterface auf PC, Mac, iOS und Android
• Vier analoge Mic/Line-Eingänge (sym. Schraub-/Steck, unsym. Cinch) plus S/PDIF In/Out
• Umfangreicher DSP: HP/LP-Filter, 5-Band-Parametrik (Eingang), FIR-Filter (Ausgang)
• Eingänge mischbar, Talkover mit Prioritätsrouting für klare Durchsagen
• Remote-Integration per GPIO (Lautstärke, Standby)
• LAN (RJ45) oder WLAN für flexible Netzwerkanbindung
• Integrierter Sinus-/Rauschgenerator für Einrichtung und Systemcheck
• Umfassende Schutzschaltungen für stabilen 24/7-Betrieb

Technische Daten

• Modell: Monacor PA-4125DX/DT
• Typ: Dante-fähiger 4-Zonen-Multifunktionsverstärker, Class-D, DSP integriert
• Dante-Schnittstelle: 4 Sende- und 4 Empfangskanäle
• Ausgangsleistung gesamt: 500 W
• Nennleistung: 500 W
• Leistung an 4 Ω: 4 x 125 W
• Leistung an 8 Ω: 4 x 125 W
• Leistung an 100 V: 2 x 250 W
• Betriebsarten: 4/8-Ω (4 Ausgänge) oder 100-V (2 Zonen-Ausgänge)
• Kanäle: 5
• Zonen: 4
• Eingänge (analog): 4 x Mic/Line, symmetrisch (Schraub-/Steck) oder unsymmetrisch (Cinch)
• Eingangsempfindlichkeit Line (sym.): 1,2 V
• Eingangsempfindlichkeit Mic (sym.): 1,9 mV
• Digital I/O: 1 x S/PDIF Ein-/Ausgang (Cinch)
• DSP-Funktionen: Hoch-/Tiefpass (verschiedene Filtertypen), parametrischer 5-Band-EQ (Eingang), separate FIR-Filter (Ausgang), umschaltbare Ausgangsphase, einstellbares Delay, einstellbarer Kompressor/Limiter, Lautsprechertreiber-Abgleich
• Routing/Funktion: Eingänge mischbar, Talkover mit Prioritätsrouting
• Generator: integrierter Sinus-/Rauschgenerator
• Schutzschaltungen: Kurzschluss-, Gleichspannungs-, Unterspannungs-, Temperatur- und Überlastungsschutz
• Signal-Rausch-Abstand: > 106 dB
• Klirrfaktor (THD): < 0,05 %
• Stromversorgung: ~ 100–240 V, 50–60 Hz
• Leistungsaufnahme Betrieb: 150 W (bei 1/8 Ausgangsleistung)
• Leistungsaufnahme Standby: < 0,5 W
• Zulässige Einsatztemperatur: 0–40 °C
• Abmessungen (B x H x T): 220 x 44 x 320 mm
• Höheneinheiten: 1 HE
• Gewicht (Gerät): 1,95 kg
• Anschlüsse (analog): 4 x Cinch Line; Schraub-/Steckanschlüsse Mic/Line
• Anschlüsse (digital): 2 x Cinch (S/PDIF In/Out)
• Anschlüsse (Steuerung): Schraub-/Steckanschlüsse GPIO
• Anschlüsse (Lautsprecher): Schraub-/Steckklemmen
• Netzwerk: 1 x RJ45 (Steuerung/Netzwerk), LAN oder WLAN; 1 x RJ45 (Dante)
• Verpackungsmaße (B x H x L): 300 x 90 x 500 mm
• Bruttogewicht: 2,8 kg
• Nettogewicht: 2,16 kg
• Systemvoraussetzungen Dante: Windows 7/8.1/10 oder macOS 10.9.5/10.10.5/10.11
• Lizenzhinweis: Dante und die ggf. integrierte Dante-Software lizenziert von Audinate Pty Ltd
