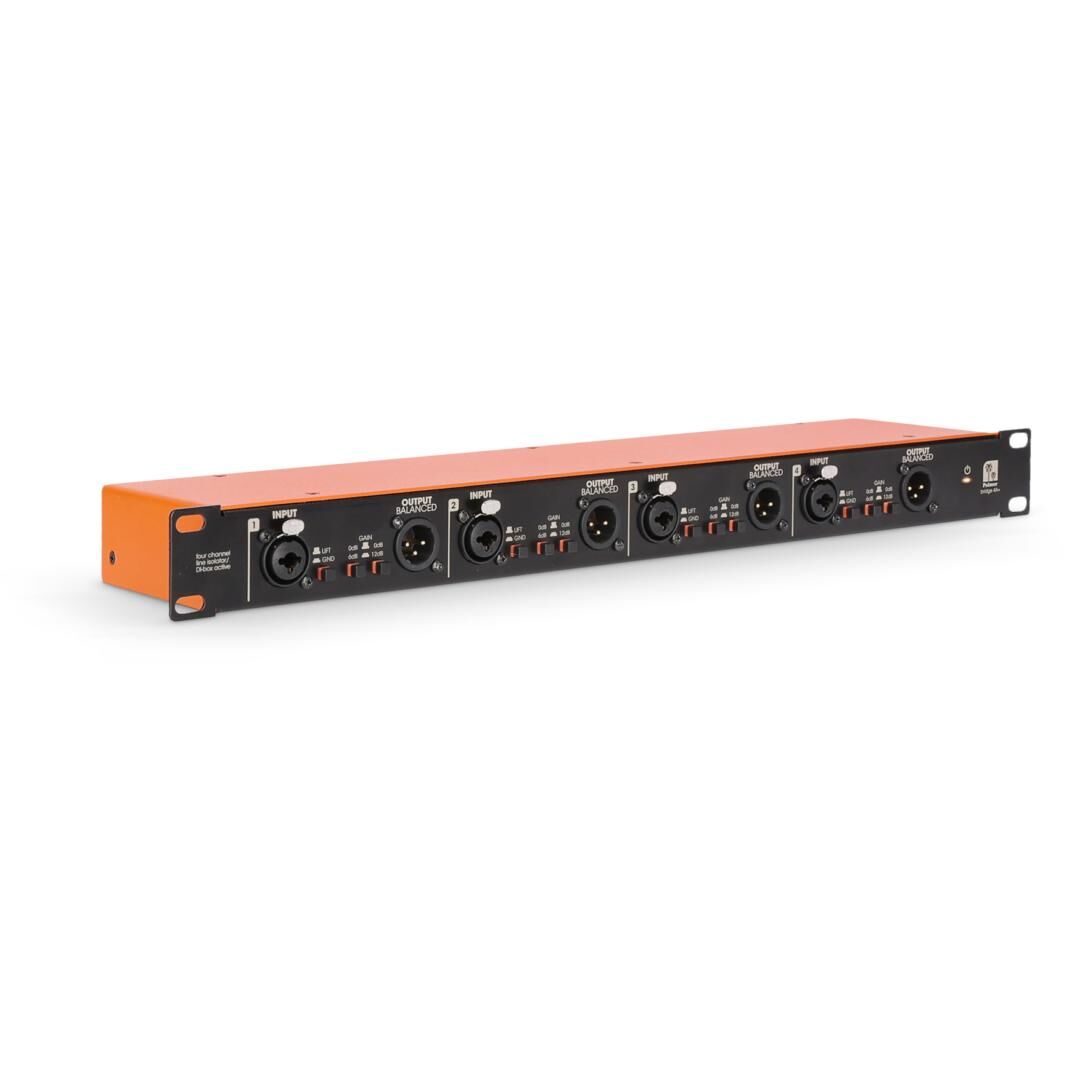

Palmer BRIDGE 4A+ 19" 4-Kanal aktive DI-Box/Line-Isolation-Box

Die Palmer BRIDGE 4A+ ist eine 4-kanalige, aktive DI-Box und Line-Isolation-Box im 19"-Rackformat (1 HE), entwickelt für zuverlässige Signalaufbereitung in Live- und Installationsumgebungen. Als multifunktionelles Werkzeug kann jeder der vier Kanäle unabhängig als aktive DI, Line-Isolator oder Aufholverstärker arbeiten. Das Gerät richtet sich an FOH-Techniker, Dry-Hire-Verleiher, Festinstallationen, Houses of Worship, Studios und Proberäume, die saubere, brummfreie Signalwege und flexible Anschlussmöglichkeiten benötigen.

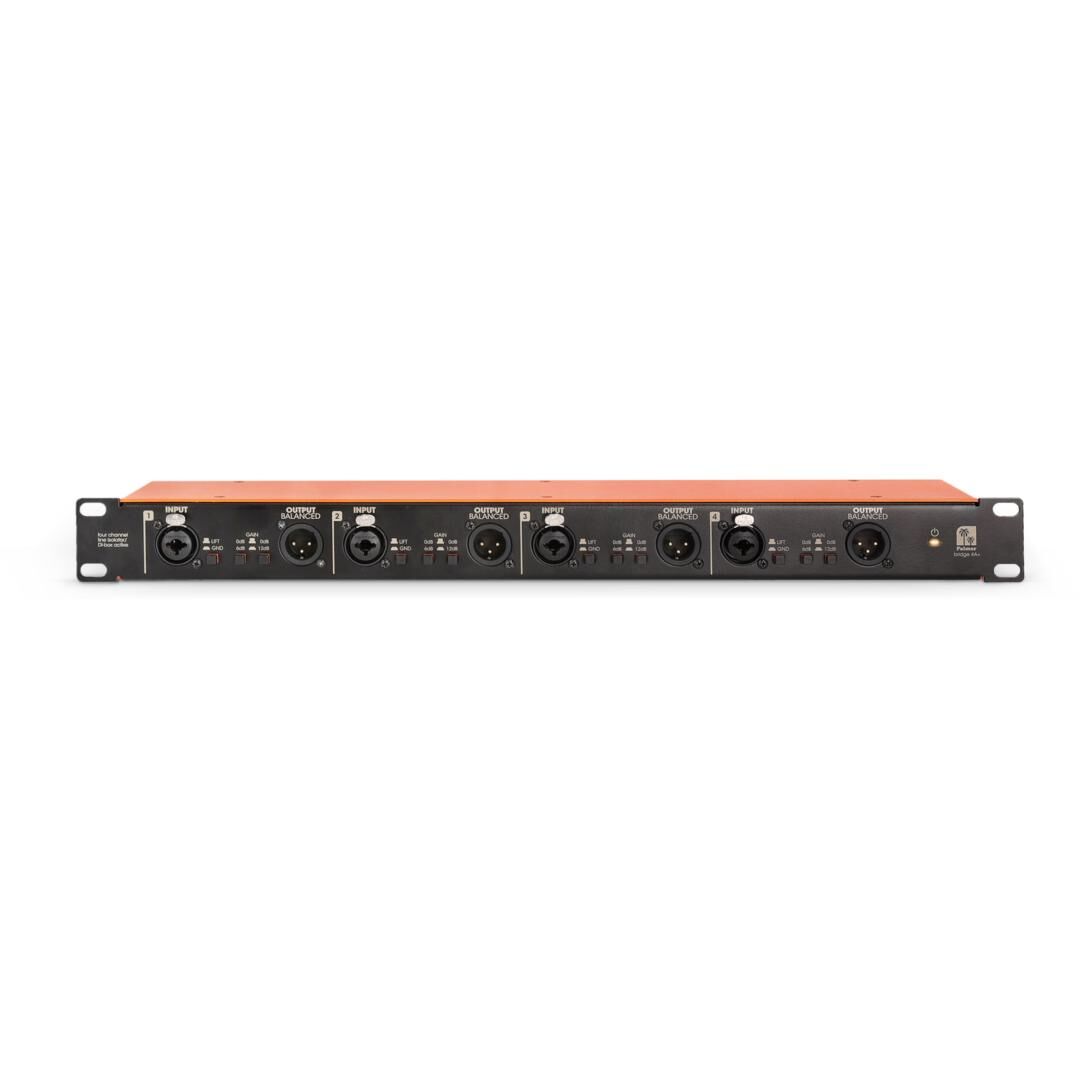

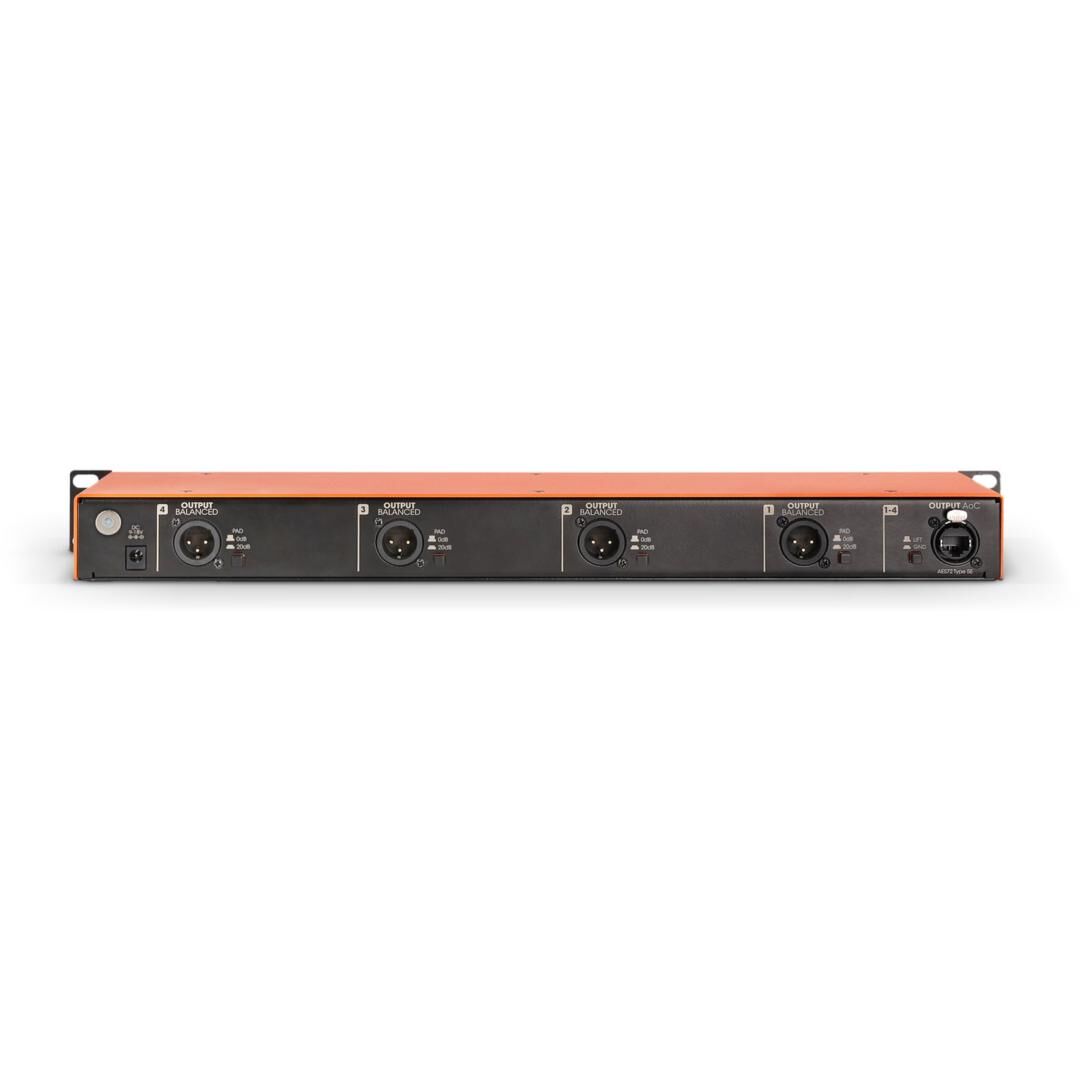

Die Eingangsseite ist als Kombibuchse ausgeführt und akzeptiert sowohl symmetrische als auch unsymmetrische Signale über XLR oder 6,3 mm Klinke. Pro Kanal stehen zwei trafosymmetrierte XLR-Ausgänge zur Verfügung – eine Buchse an der Front und eine an der Rückseite – für ein effizientes Patch- und Monitoring-Handling. Zusätzlich fasst der Audio-Over-Cat-Ausgang (AES72 Typ 5e) alle vier Kanäle auf einem einzigen RJ45/Cat-Kabel zusammen. Das spart Material, Zeit und Platz und erleichtert das saubere Verkabeln über längere Distanzen.

Die galvanische Trennung über Übertrager (10:1) reduziert Brummschleifen zuverlässig und sorgt für eine stabile, störungsarme Verbindung zwischen unterschiedlichen Geräten und Erdungskonzepten. Für maximale Kontrolle sind Ground-Lift-Schalter pro Ausgang vorhanden, sodass sich potenzielle Störgeräusche und Interferenzen gezielt minimieren lassen – auch bei bereits symmetrierten Eingangssignalen. Die BRIDGE 4A+ ist damit ein praxisnaher Problemlöser für typische Verkabelungssituationen im Alltag.

Als aktive Lösung bietet die BRIDGE 4A+ drei Gain-Stufen (+6/+12/+18 dB), um Pegel gezielt anzuheben und Signale an nachfolgende Geräte anzupassen. Gleichzeitig stehen PAD-Optionen (0 dB / 20 dB) zur Verfügung, um hohe Pegel sicher zu handhaben. Mit einem breiten Frequenzgang von 20 Hz bis 20 kHz, sehr niedrigen Verzerrungswerten (THD+N bis <0,0009% bei 1 kHz) und einem Signal-Rausch-Abstand von 105 dB arbeitet das Gerät klangneutral und detailgetreu – ideal für Sprache, Musik und Programmmaterial.

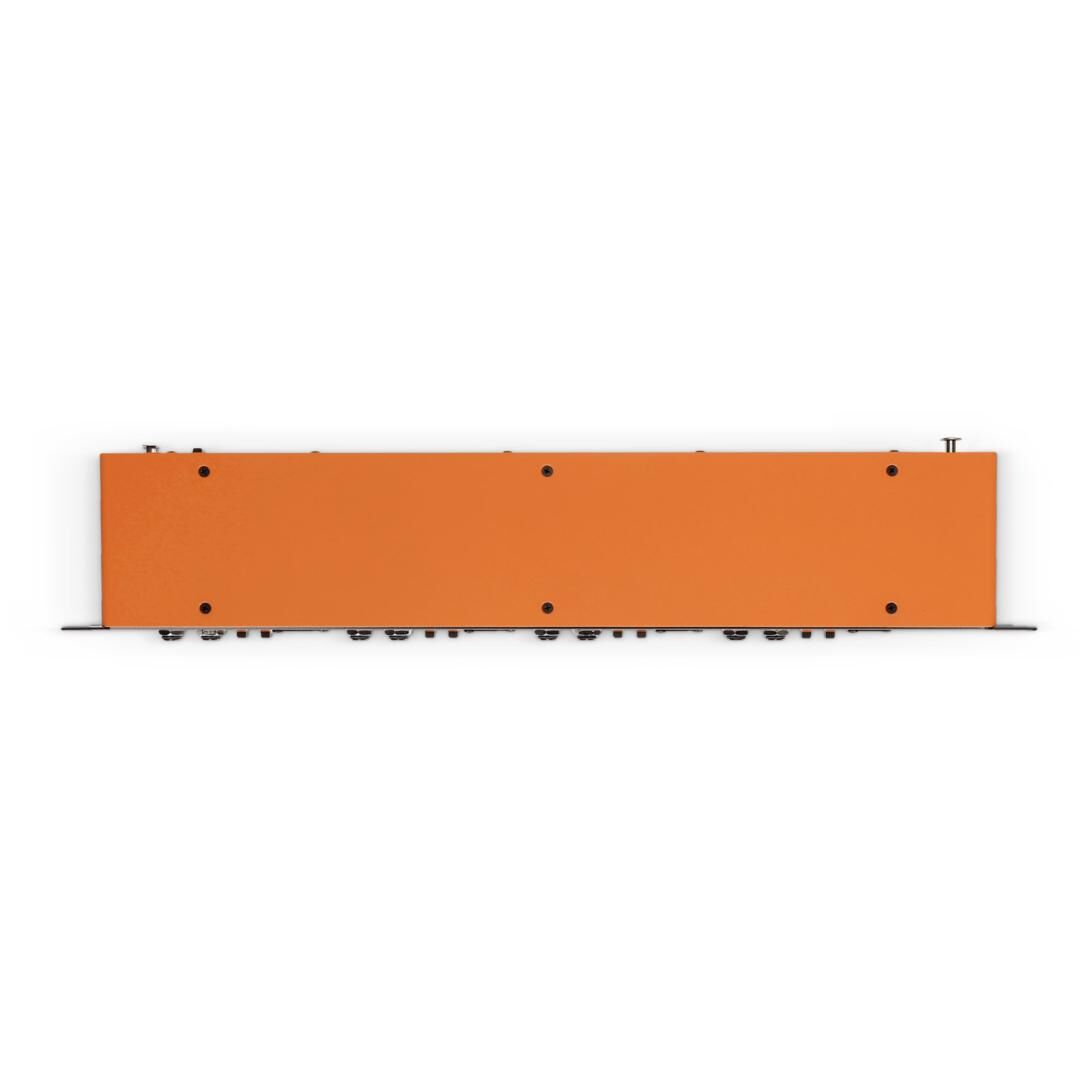

Das robuste Stahlblechgehäuse im 19"-Format (1 HE) mit 482 mm Breite, 44 mm Höhe und 90 mm Tiefe ist für den Rack-Einbau optimiert. Die Stromversorgung erfolgt über 9–18 V DC mit innenliegendem Minuspol; ein externes Steckernetzteil (PW9V) liegt bei. Mit nur 2 W Leistungsaufnahme, weiter Betriebstemperaturspanne (-20 bis 70 °C) und nicht-kondensierender relativer Luftfeuchtigkeit bis <80% ist die BRIDGE 4A+ auch für anspruchsvolle Einsatzbedingungen geeignet.

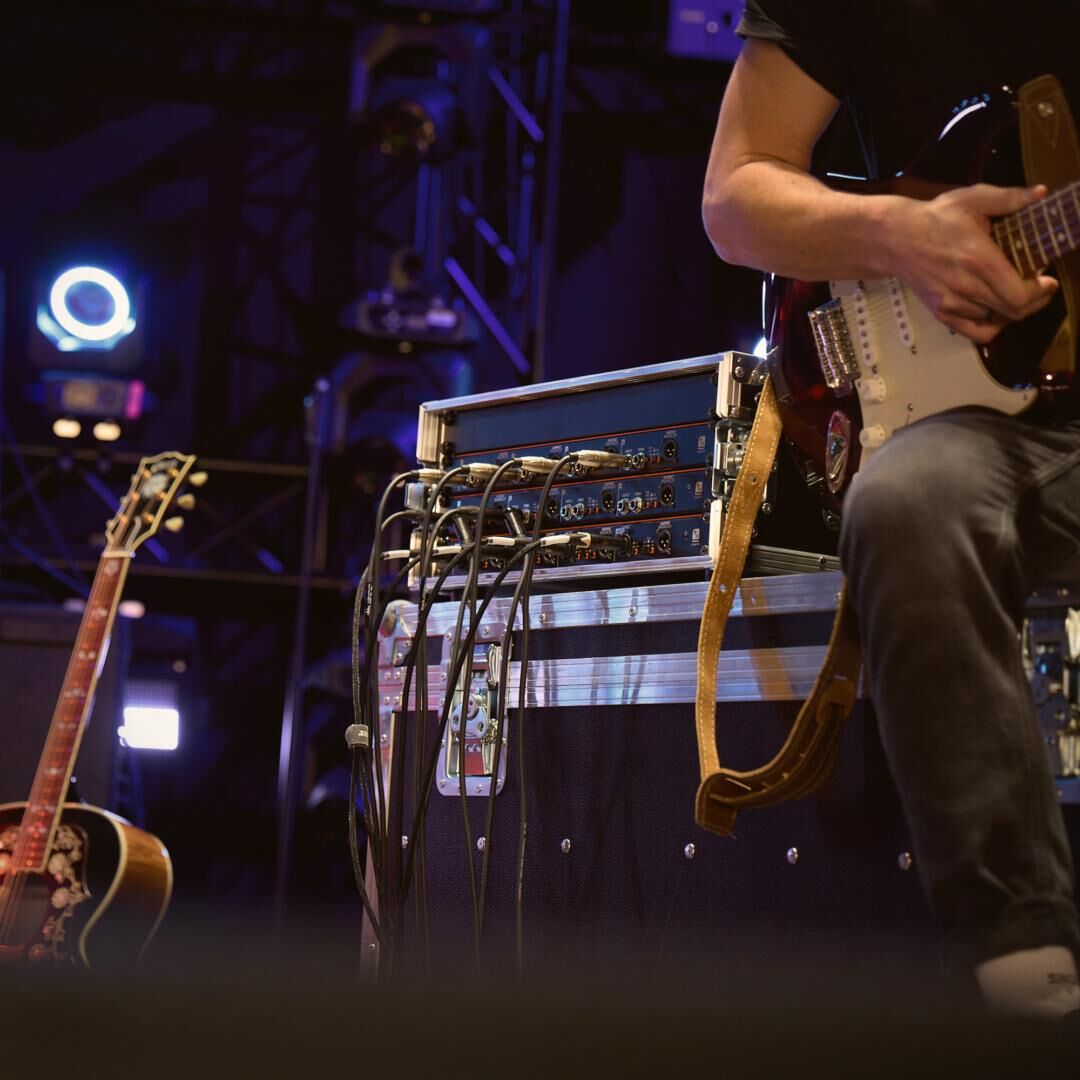

Ob als Brummschleifen-Stopper zwischen Backline und PA, als zuverlässige DI-Box für Instrumente und Zuspieler oder als kompakter Line-Isolator in Festinstallationen: Die Palmer BRIDGE 4A+ bringt Ordnung in komplexe Signalwege und erhöht die Betriebssicherheit. Engineered in Germany, kombiniert sie praxisnahe Anschlüsse mit durchdachter Funktionalität – inklusive Audio-Over-Cat für strukturierte Verkabelung über ein einziges Cat-Kabel.

• 4-kanalige, aktive DI-/Line-Isolation im 19"-Rack (1 HE) für Live, Installation und Studio
• Galvanische Trennung per Übertrager (10:1) zur zuverlässigen Reduktion von Brummschleifen
• Kombi-Eingänge pro Kanal: XLR oder 6,3 mm Klinke; symmetrisch oder unsymmetrisch
• Pro Kanal zwei trafosymmetrierte XLR-Ausgänge (Front und Rückseite) für flexibles Routing
• Audio-Over-Cat-Ausgang (AES72 Typ 5e) führt alle 4 Kanäle über ein einziges RJ45/Cat-Kabel
• Ground-Lift-Schalter für jeden Ausgang zur Minimierung von Störgeräuschen
• Drei Gain-Stufen (+6/+12/+18 dB) und PAD-Optionen (0/20 dB) für präzise Pegelanpassung
• Breiter Frequenzgang (20 Hz – 20 kHz), sehr geringe Verzerrungen und hoher SNR (105 dB)
• Robustes Stahlblech-Gehäuse, 482 x 44 x 90 mm, 2,1 kg; Engineered in Germany
• Stromversorgung 9–18 V DC (innenliegender Minuspol), externes Netzteil PW9V inklusive

• Marke / Modell: Palmer BRIDGE 4A+
• Produktart: DI Boxen, Line Isolatoren
• Typ: aktiv
• Übertrager isoliert: ja
• Übertrager-Verhältnis: 10 : 1
• Anzahl Kanäle: 4
• Anzahl Eingänge: 4
• Eingangstyp: symmetrisch / unsymmetrisch
• Eingangsanschlüsse: 6,3 mm Klinke, XLR (Kombibuchse)
• Anzahl Ausgänge: 4 (+ 4 parallel XLR outs + AoC)
• Anzahl THRU-Ausgänge pro Kanal: 0
• Ausgangstyp: symmetrisch
• Ausgangsanschlüsse: RJ45, XLR
• Audio-Over-Cat: AES72 Typ 5e
• Ground-Lift-Schalter: ja (für jeden Ausgang)
• Ausgangsdämpfung (PAD): 0 dB / 20 dB
• Gain-Stufen: 6 / 12 / 18 dB
• Max. Eingangspegel (< 1% THD, 20 Hz): +10 dBu
• Max. Eingangspegel (< 1% THD, 1 kHz): +16 dBu
• Max. Ausgangspegel (< 1% THD, 20 Hz – 20 kHz): +7 dBu
• Frequenzgang (±0,2 dB, relativ 1 kHz): 20 Hz – 20 kHz
• Eingangsimpedanz (1 kHz): 20 kOhm
• Ausgangsimpedanz (1 kHz): 84 Ohm
• THD + N (30 Hz, +4 dBu, unity, ungewichtet): < 0,0023%
• THD + N (1 kHz, +4 dBu, unity, ungewichtet): < 0,0009%
• IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu): < 0,0018%
• SNR (+4 dBu, 22 kHz BW, unity, ungewichtet): 105 dB
• Gehäusematerial: Stahlblech
• Breite: 482 mm
• Rackbreite: 19 Zoll
• Tiefe: 90 mm
• Höhe: 44 mm
• Rackhöhe: 1 HE
• Gewicht: 2,1 kg
• Betriebsspannung: 9 V – 18 V DC
• Stromversorgung: 9–18 V DC, innenliegender Minuspol
• Leistungsaufnahme: 2 W
• Zusätzliche Funktionen: 6/12/18 dB Gain, AoC-Ausgang mit Ground Lift, Power LED
• Umgebungstemperatur im Betrieb: -20 – 70 °C
• Relative Luftfeuchtigkeit: <80% (nicht kondensierend)
• Zubehör (im Lieferumfang): externes Steckernetzteil PW9V
• Engineered in Germany: ja
