Palmer BRIDGE 4P - 19" passive DI-Box 4-Kanal

Die Palmer BRIDGE 4P ist eine 4-kanalige, passive DI-Box im 19"-Rackformat (1 HE), entwickelt für zuverlässige Signalführung auf Bühne, im Studio und im Broadcast. Als trafosymmetrierte Lösung mit galvanischer Trennung sorgt sie für saubere Impedanz- und Pegelanpassung von Instrumenten wie Gitarre, Bass, Keyboard und Synthesizer an symmetrische Mikrofoneingänge – ohne Brummschleifen und mit unverfälschtem, rauscharmem Klang.

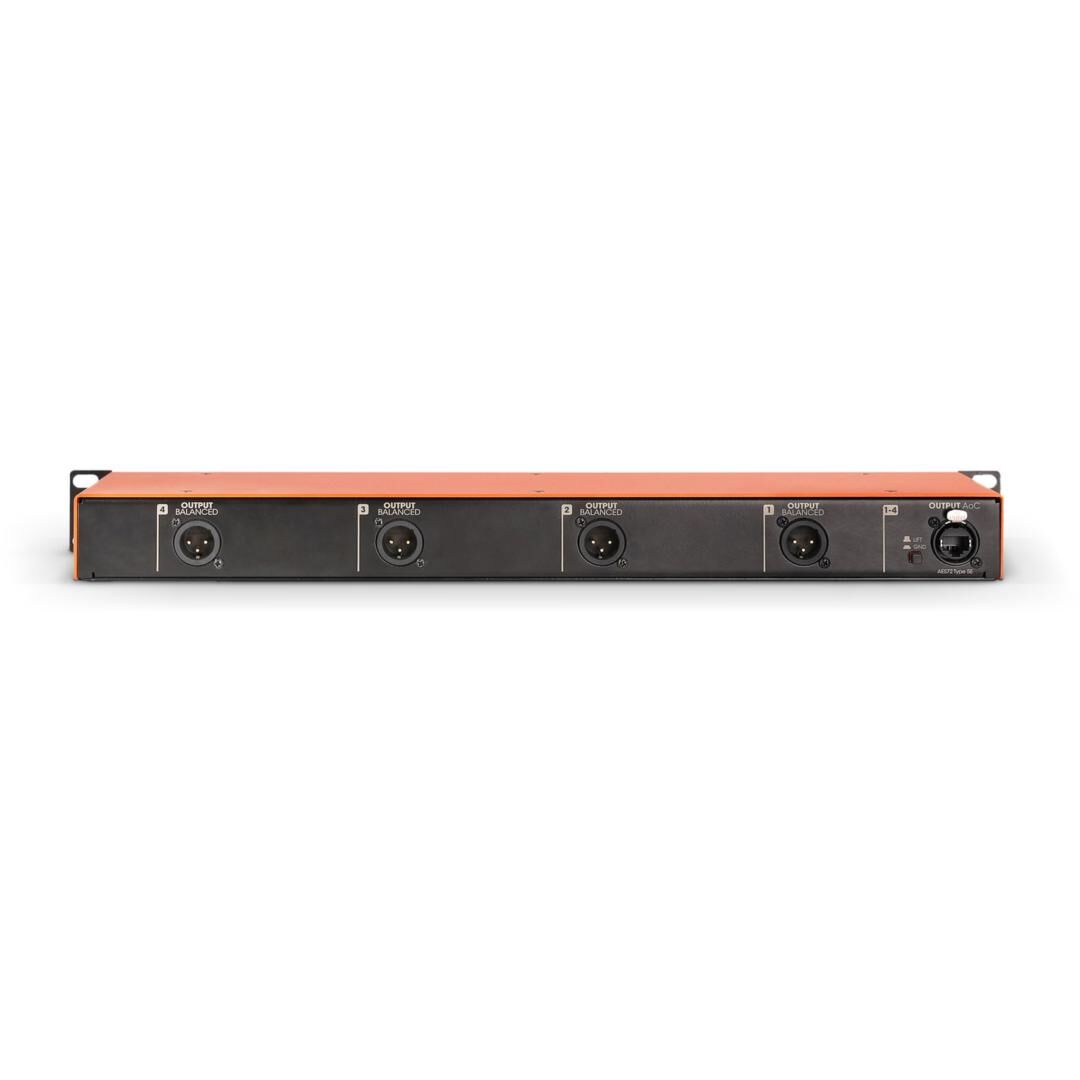

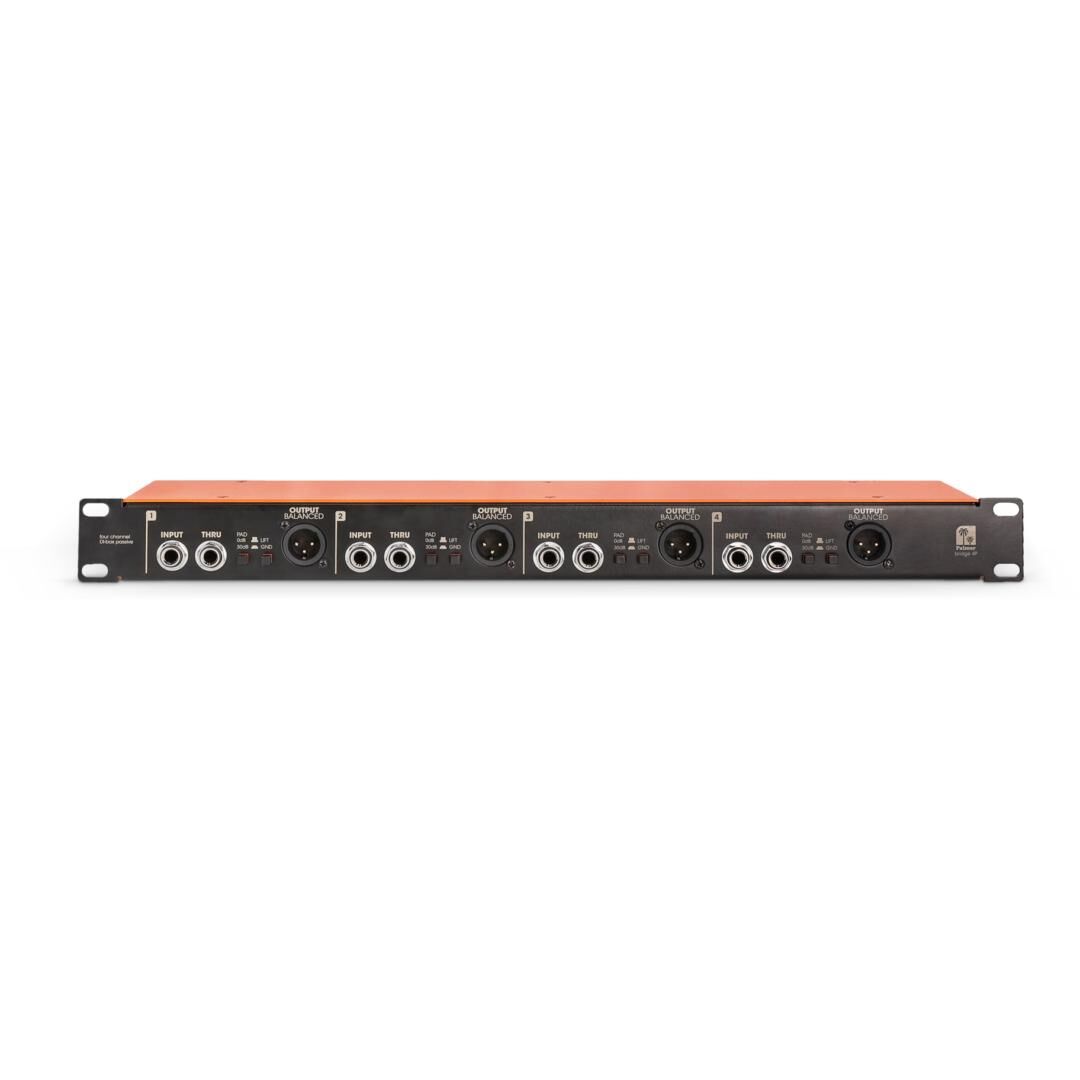

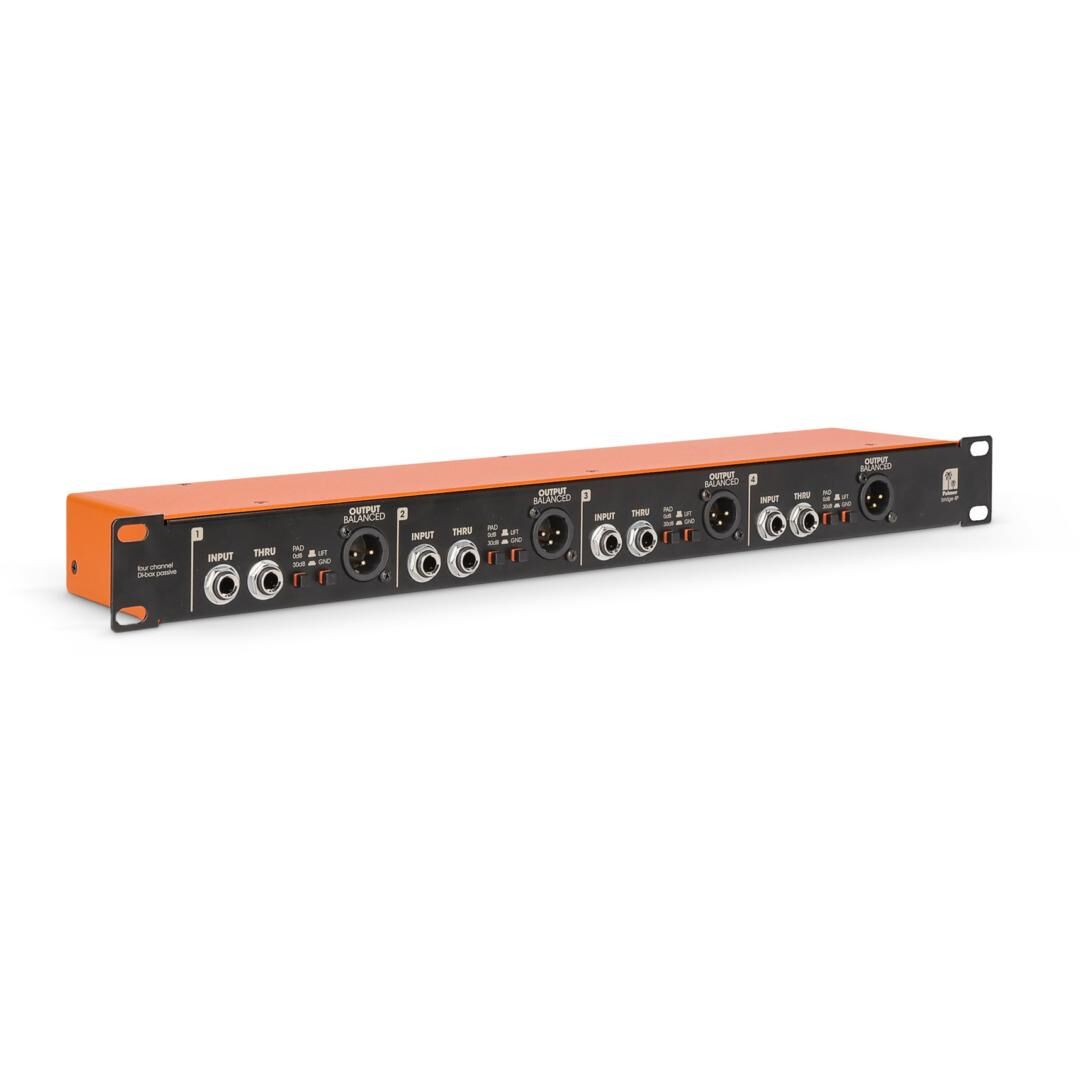

Jeder der vier Kanäle bietet einen 6,3 mm Klinken-Eingang (unsymmetrisch), einen THRU-Out zur Weiterleitung an Verstärker sowie zwei XLR-Ausgänge: einen an der Front und einen an der Rückseite, parallel geschaltet. So lassen sich Signale flexibel abgreifen und in unterschiedliche Setups integrieren – ideal für FOH, Monitorwege oder parallele Aufnahmen.

Herzstück sind hochwertige Übertrager mit einem Verhältnis von 1:10, die eine stabile Pegel- und Impedanzanpassung gewährleisten. Die galvanische Trennung beseitigt Brummschleifen, der lineare Frequenzgang von 20 Hz bis 20 kHz hält das Signal transparent. Mit der schaltbaren Vordämpfung um 30 dB verarbeitet die BRIDGE 4P auch sehr hohe Eingangspegel bis +25 dBu verzerrungsarm und kann bei Bedarf zwischen Verstärkerausgang und Lautsprecher eingeschleift werden.

Für effiziente Verkabelung bietet die BRIDGE 4P einen Audio-Over-Cat-Ausgang (RJ45) nach AES72 Typ 5e. Damit lassen sich alle vier Kanäle über ein einziges Cat-Kabel führen – das spart Material, Platz und Zeit bei Stageboxen, Festinstallationen und mobilen Setups. Ground-Lift-Schalter an jedem Ausgang minimieren Störgeräusche in komplexen Setups zusätzlich.

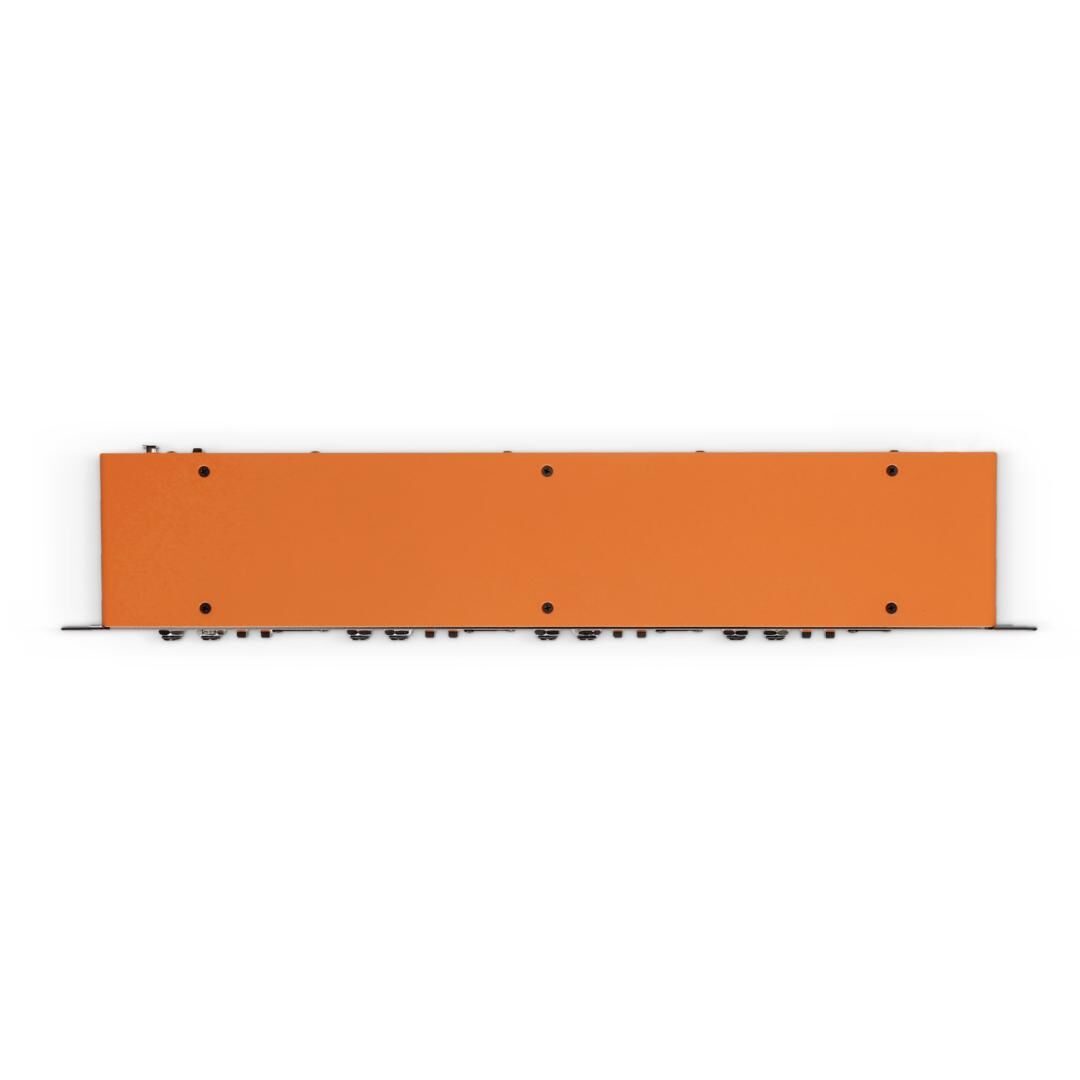

Die passive Bauweise kommt ohne Stromversorgung aus und erhöht die Ausfallsicherheit im Live-Betrieb. Das robuste Stahlblech-Gehäuse mit 482 mm Breite (19") und 44 mm Höhe (1 HE) ist tourtauglich und für anspruchsvolle Umgebungen ausgelegt. Entwickelt von Palmer („Engineered in Germany“), richtet sich die BRIDGE 4P an Tontechniker, semi-professionelle und professionelle Musiker, die eine langlebige, praxisorientierte DI-Lösung suchen.

Ob Club-Gig, Festival, Studio-Session oder Theaterinstallation: Die BRIDGE 4P kombiniert durchdachte Anschlüsse, präzise Signalbearbeitung und flexible Ausspielwege zu einem souveränen Werkzeug für stabile, brummfreie und übersichtlich verkabelte Signalpfade.

Highlights

• 4 unabhängige passive DI-Kanäle im 19"-Rack (1 HE)
• Trafo-symmetrierte Ausgänge mit galvanischer Trennung – Brummschleifen werden effektiv verhindert
• Pro Kanal: 6,3 mm Klinken-Eingang und THRU-Out zur Weiterleitung an Verstärker
• Zwei XLR-Ausgänge pro Kanal (Front & Rear, parallel) für flexible Abgriffe
• Audio-Over-Cat (AES72 Typ 5e): alle 4 Signale über ein einziges Cat-Kabel
• Schaltbares 30 dB Pad für hohe Eingangspegel bis +25 dBu
• Ground-Lift-Schalter für jeden Ausgang zur Minimierung von Störgeräuschen
• Linearer Frequenzgang 20 Hz – 20 kHz, extrem niedrige Verzerrungen (THD < 0,0006% @ 1 kHz)
• Passive, stromlose Konstruktion – ausfallsicher und rauscharm
• Robustes Stahlblech-Gehäuse, tourtauglich; Engineered in Germany

Technische Daten

• Marke / Modell: Palmer BRIDGE 4P
• Produktart: DI Boxen
• Typ: passiv
• Übertrager isoliert: ja
• Übertrager-Verhältnis: 1 : 10
• Anzahl Kanäle: 4
• Anzahl Eingänge: 4
• Eingangstyp: unsymmetrisch
• Eingangsanschlüsse: 6,3 mm Klinke
• Eingangsdämpfung (Pad): 0 dB / 30 dB
• Anzahl THRU-Ausgänge pro Kanal: 1
• Anzahl Ausgänge: 4 (+ 4 parallel XLR outs + AoC)
• Ausgangstyp: symmetrisch
• Ausgangsanschlüsse: XLR (Front & Rear), RJ45 (AoC)
• Audio-Over-Cat-Standard: AES72 Typ 5e
• Frequenzgang: 20 Hz – 20 kHz (±0,1 dB, relativ zu 1 kHz)
• Eingangsimpedanz (1 kHz): 27 kOhm
• Ausgangsimpedanz (1 kHz): 30 Ohm
• Max. Eingangspegel (< 1% THD, 20 Hz): +21 dBu
• Max. Eingangspegel (< 1% THD, 1 kHz): +25 dBu
• THD (30 Hz, +4 dBu, unity, ungewichtet): < 0,029%
• THD (1 kHz, +4 dBu, unity, ungewichtet): < 0,0006%
• IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu): < 0,0012%
• Gehäusematerial: Stahlblech
• Breite: 482 mm (19")
• Tiefe: 90 mm
• Höhe: 44 mm (1 HE)
• Gewicht: 1,92 kg
• Ground-Lift-Schalter: ja (für jeden Ausgang)
• Zusätzliche Funktionen: AoC-Ausgang mit Ground Lift
• Umgebungstemperatur im Betrieb: -20 – 70 °C
• Relative Luftfeuchtigkeit: < 80% (nicht kondensierend)
• Engineered in Germany
