Palmer DELTA 4PL - 4-Kanal Passiver Line Splitter mit Audio-over-Cat

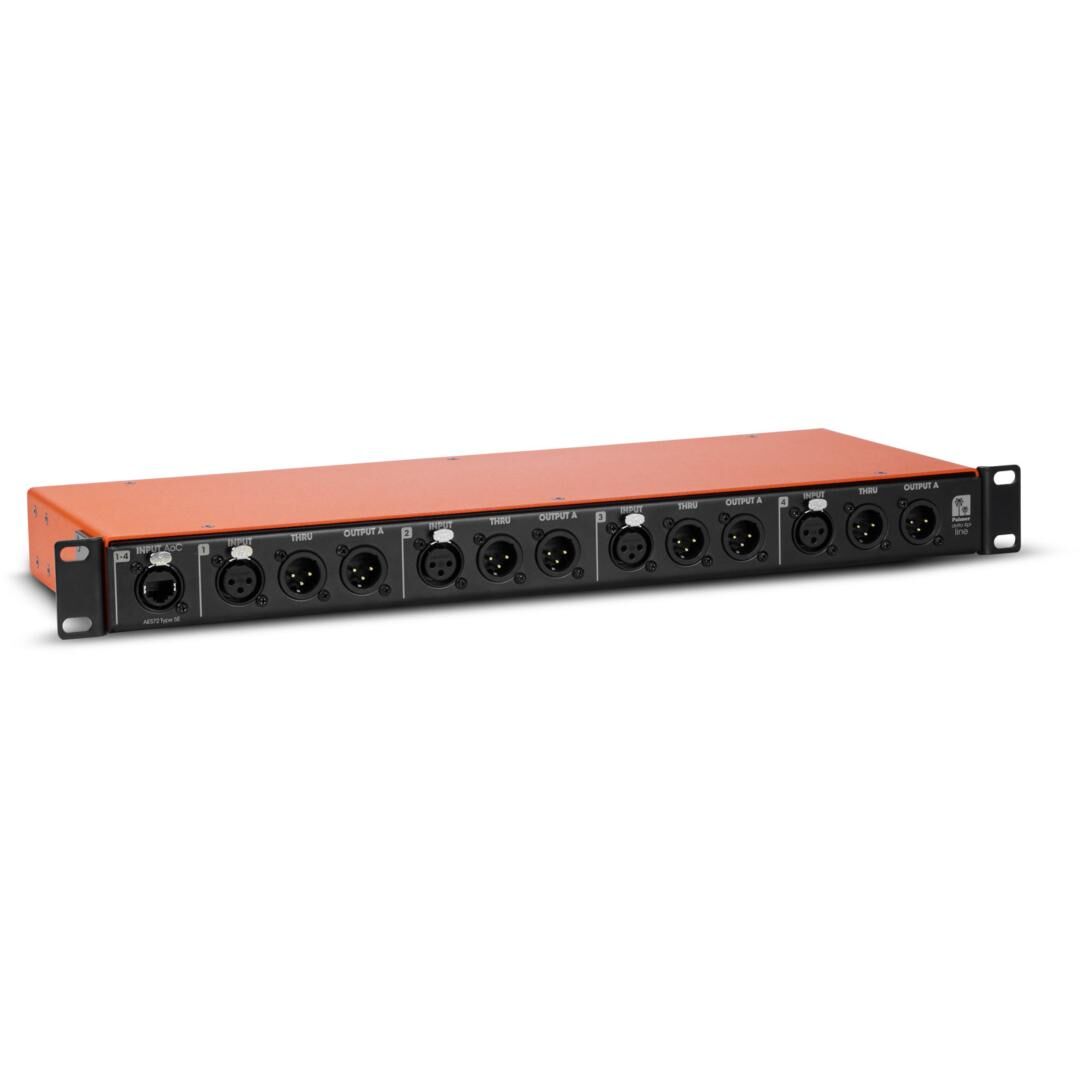

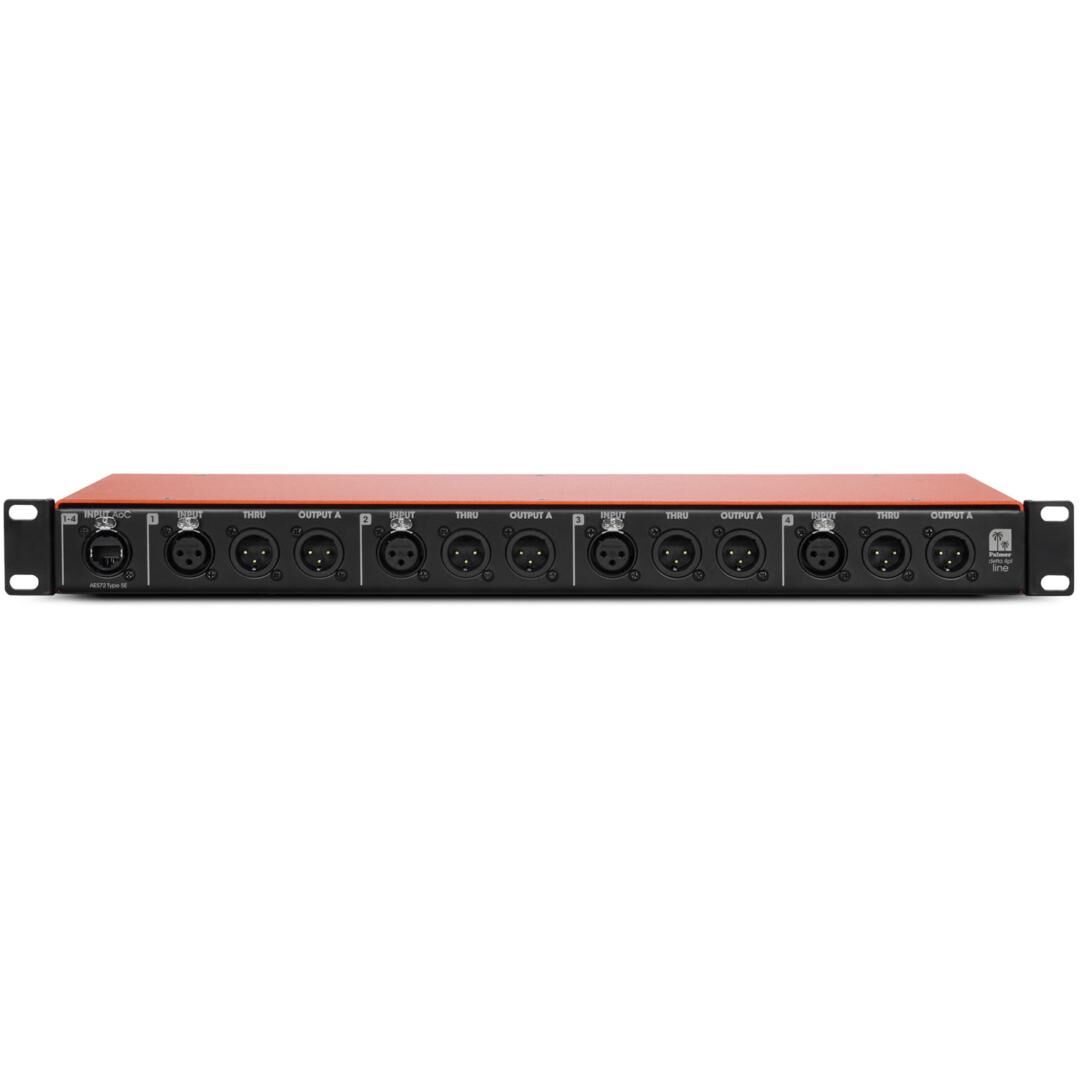

Der Palmer DELTA 4PL ist ein passiver 4‑Kanal Line‑Splitter für professionelle Audioanwendungen in Installation, Studio, Live und Broadcast. Das Gerät bündelt vier unabhängige Splitter in einem soliden 19"‑Gehäuse (1 HE) und verteilt symmetrische Line‑Pegel sauber und zuverlässig. Pro Kanal stehen drei XLR‑Ausgänge zur Verfügung: ein THRU‑Ausgang sowie zwei galvanisch getrennte, trafosymmetrierte Ausgänge. Damit lassen sich Quellsignale sicher auf Mischpulte, Recording‑Rigs oder Monitoring‑Wege verteilen – ohne externe Stromversorgung.

Die Trafo‑Isolation (1:1:1) verhindert wirkungsvoll Brummschleifen und sorgt für einen reinen, unverfälschten und rauscharmeren Klang. Dank Impedanzanpassung bleibt die Signalqualität auch bei komplexen Verteilungen erhalten. Der DELTA 4PL ist für hohe Line‑Pegel bis +20 dBu ausgelegt und arbeitet verzerrungsarm (z. B. THD 0,04 % bei 1 kHz, +4 dBu). Das macht ihn zur robusten Lösung für empfindliche Studio‑Signalketten ebenso wie für anspruchsvolle Live‑Setups.

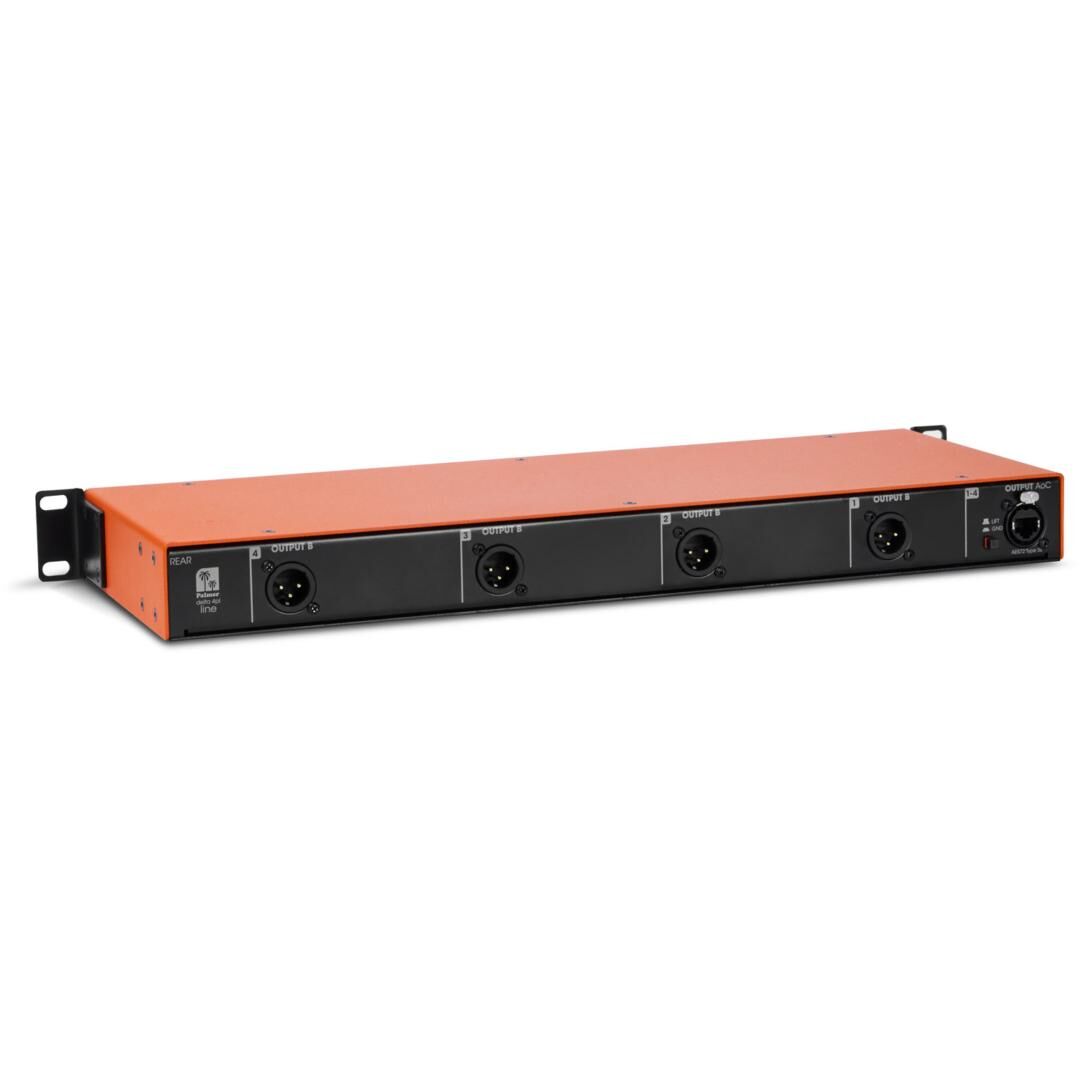

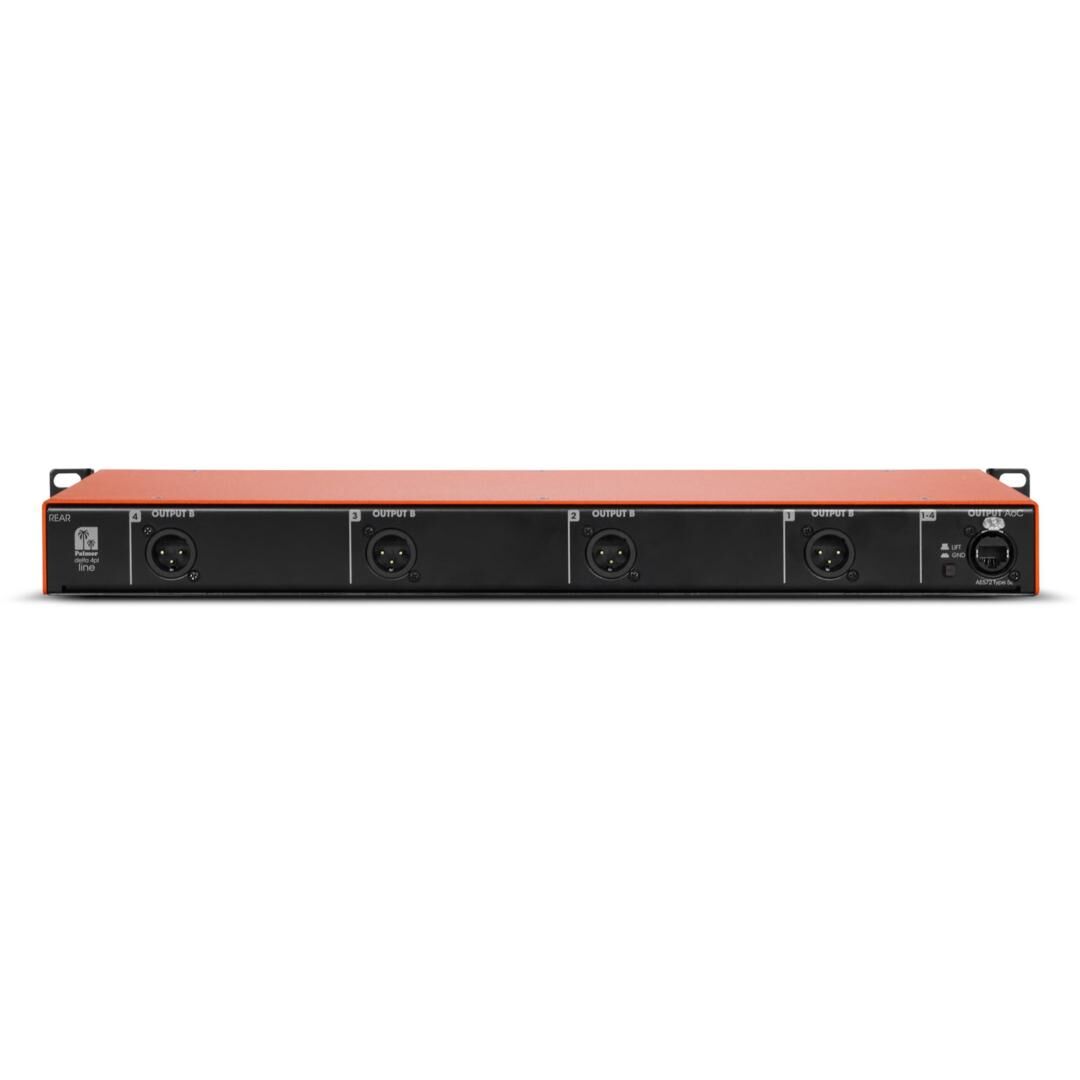

Ein zentrales Merkmal ist Audio‑over‑Cat nach AES72 Typ 5E: Über den integrierten AoC Ein‑ und Ausgang lassen sich alle vier Kanäle gemeinsam über ein einziges Cat‑Kabel weiterleiten. Das spart Leitungen, reduziert Kabelwege und erleichtert die unauffällige Verlegung in Festinstallationen. Gleichzeitig bleibt der DELTA 4PL vollständig kompatibel mit bestehenden Audio‑over‑Cat‑Infrastrukturen und lässt sich nahtlos integrieren.

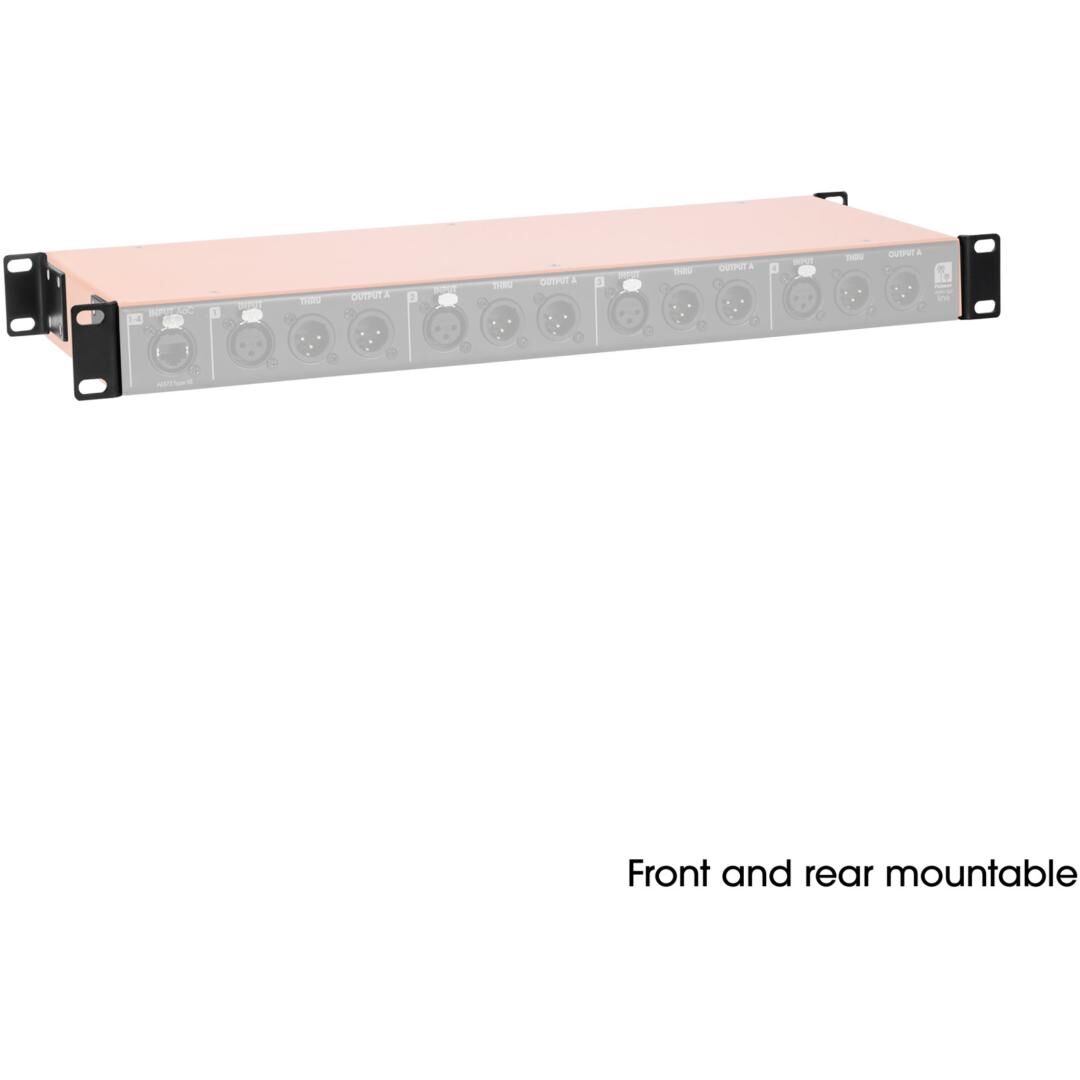

Das Gehäuse aus Stahlblech ist für den rauen Einsatz konstruiert. Drehbare Rackwinkel ermöglichen die Montage von vorne oder hinten, sodass häufig genutzte Anschlüsse schnell erreichbar sind. Die passive Architektur erhöht die Betriebssicherheit zusätzlich: Es gibt keine Netzteile, die ausfallen könnten, und keine Konfiguration, die verloren geht – anschließen und arbeiten.

Ob FOH‑Split, Recording‑Feed, Rundfunk‑Verteilung oder Festinstallation: Der Palmer DELTA 4PL bietet eine stabile und flexible Signalverteilung mit klaren Pegelreserven und zuverlässiger Entkopplung. Für Techniker, die eine übersichtliche, erweiterbare und kompatible Lösung suchen, kombiniert er praxisgerechte Anschlüsse mit sauberer Performance.

Entwickelt in Deutschland und gefertigt in Europa steht der DELTA 4PL für sorgfältige Verarbeitung und konstante Qualität – eine zuverlässige Komponente im Rack, die im täglichen Betrieb überzeugt.

Highlights

• 4 unabhängige Line‑Splitter im 19"‑Rack (1 HE) für Installation, Studio und Live
• 3 symmetrische XLR‑Ausgänge pro Kanal: 1x THRU, 2x galvanisch getrennt
• Audio‑over‑Cat Ein‑/Ausgang (AES72 Typ 5E) – alle 4 Kanäle über ein einziges Cat‑Kabel
• Trafo‑Isolation mit Impedanzanpassung verhindert zuverlässig Brummschleifen
• Hohe Pegelreserven: bis +20 dBu ohne hörbare Verzerrung
• Passives, extrem ausfallsicheres Design – keine Stromversorgung erforderlich
• Sauberer, unverfälschter und rauscharmer Klang, niedrige THD/IMD‑Werte
• Drehbare Rackwinkel für flexible Front‑ oder Rückseitenmontage
• Robustes Stahlblechgehäuse, geeignet für Touring und Festinstallation
• Kompatibel mit AES72‑konformen Audio‑over‑Cat‑Systemen
• Entwickelt in Deutschland, gefertigt in Europa

Technische Daten

• Marke/Modell: Palmer DELTA 4PL
• Typ: Passiver 4‑Kanal Line‑Splitter
• Gehäusematerial: Stahlblech
• Isolierter Transformator: Ja (Trafo‑symmetriert)
• Transformer Ratio: 1:1:1
• Ground Lift: Ja
• Anzahl Eingänge: 4
• Anzahl Ausgänge: 12
• Kanäle: 4
• Ausgänge pro Kanal: 3 (1x THRU, 2x galvanisch getrennt)
• Eingangssignaltyp: AES72 (Typ 5E), symmetrisch
• Ausgangssignalart: AES72 (Typ 5E), symmetrisch
• Audio‑over‑Cat: Ein‑ und Ausgang (AES72 Typ 5E)
• Max. Eingangspegel (< 1 % THD, 20 Hz): 20 dBu
• Max. Eingangspegel (< 1 % THD, 1 kHz): 20 dBu
• Eingangsimpedanz (Ra = 1 kΩ): 10 kΩ
• Anzahl der Line‑Ausgänge: 2
• Ausgangsimpedanz (Ra = 600 Ω): 300 Ω
• Verbundene Ausgänge pro Kanal: 1
• Max. THD (1 kHz, +4 dBu, unity, ungewichtet): 0,04 %
• Max. THD (30 Hz, +4 dBu, unity, ungewichtet): 1,5 %
• Max. IMD (SMPTE, 7 kHz, 4:1, +4 dBu): 0,02 %
• Max. IMD (SMPTE, 60 Hz, 4:1, +4 dBu): 0,02 %
• Maximale Luftfeuchtigkeit (nicht kondensierend): 80 %
• Breite: 483 mm
• Höhe: 44 mm
• Tiefe: 176 mm
• Rackbreite: 19"
• Rackhöhe: 1 HE
• Gewicht: 3,35 kg
• Montage: Drehbare Rackwinkel für Front‑/Rückseitenmontage
• Stromversorgung: Nicht erforderlich (passiv)
