Palmer DELTA 4PM - 4-Kanal Passiver Mikrofon-Splitter mit Audio-over-Cat

Der Palmer DELTA 4PM ist ein passiver 4-Kanal Mikrofon‑Splitter in 19"-Bauweise (1 HE) für professionelle Anwendungen im Live‑Sound, in Festinstallationen und im Studio. Als Teil des Palmer Audio‑over‑Cat Ökosystems kombiniert er klassische trafosymmetrierte Signalverteilung mit moderner Cat‑Verkabelung nach AES72 Typ 5E. Das robuste Stahlblechgehäuse und die passive Schaltung sorgen für hohe Betriebssicherheit ohne Netzteil – ideal, wenn es zuverlässig und unkompliziert laufen muss.

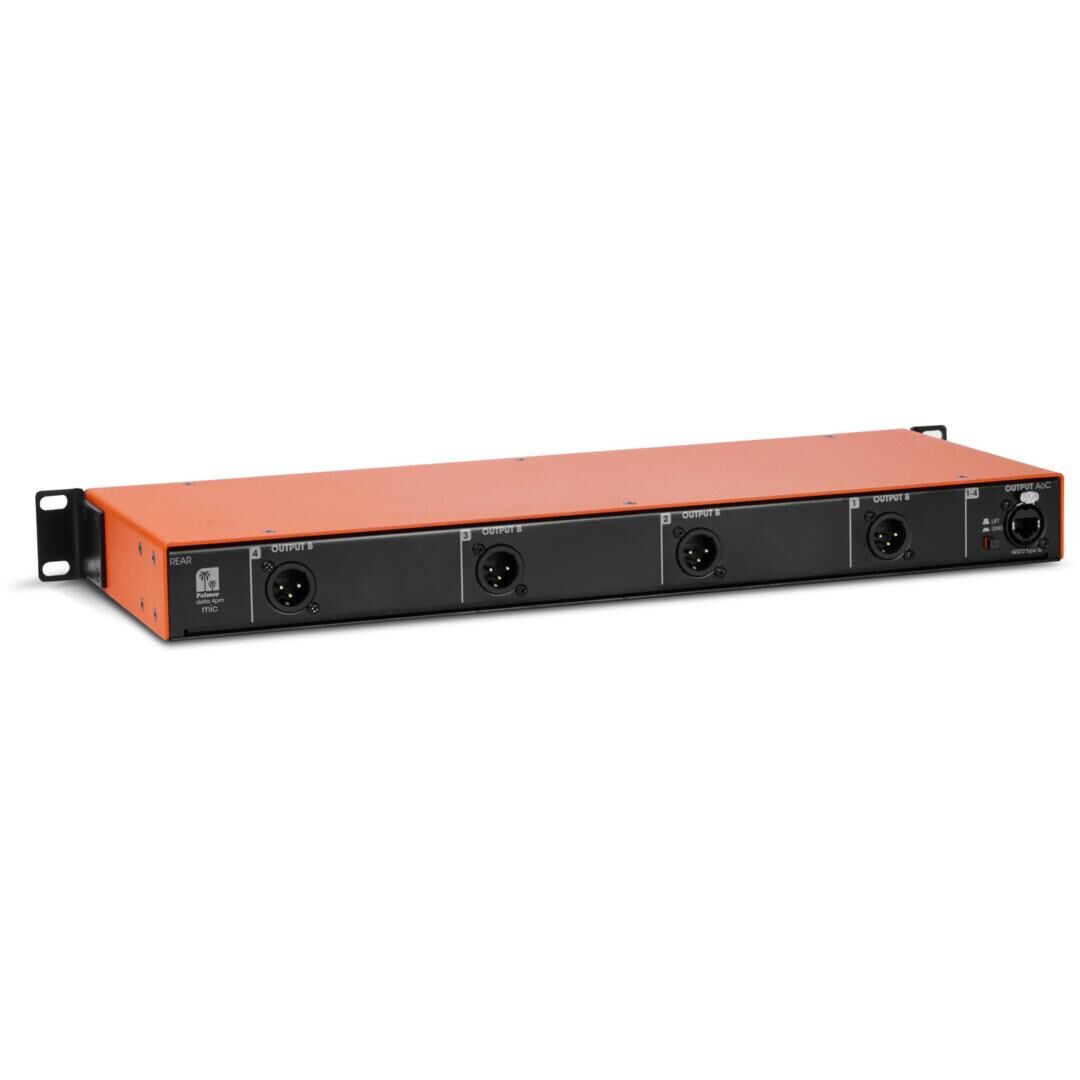

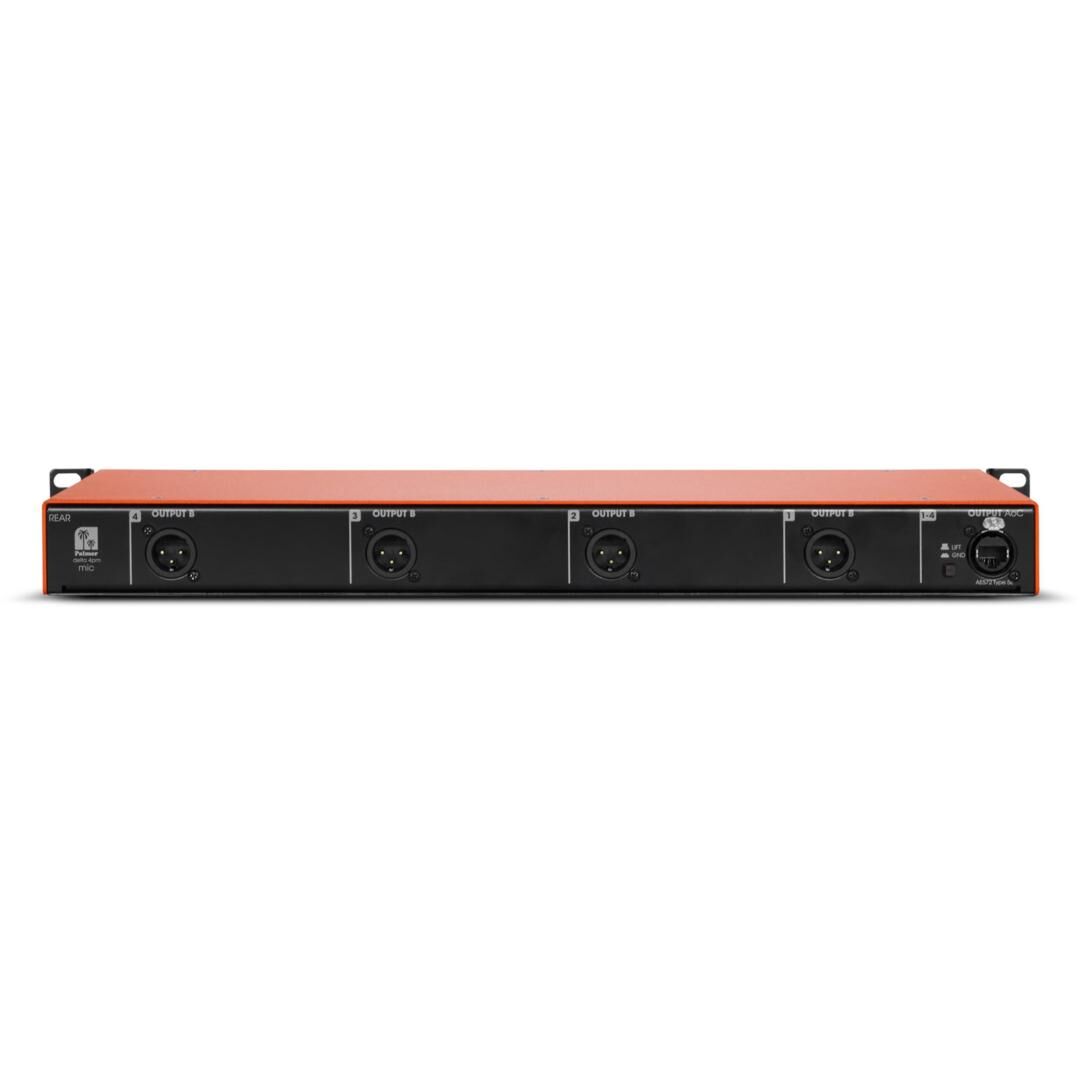

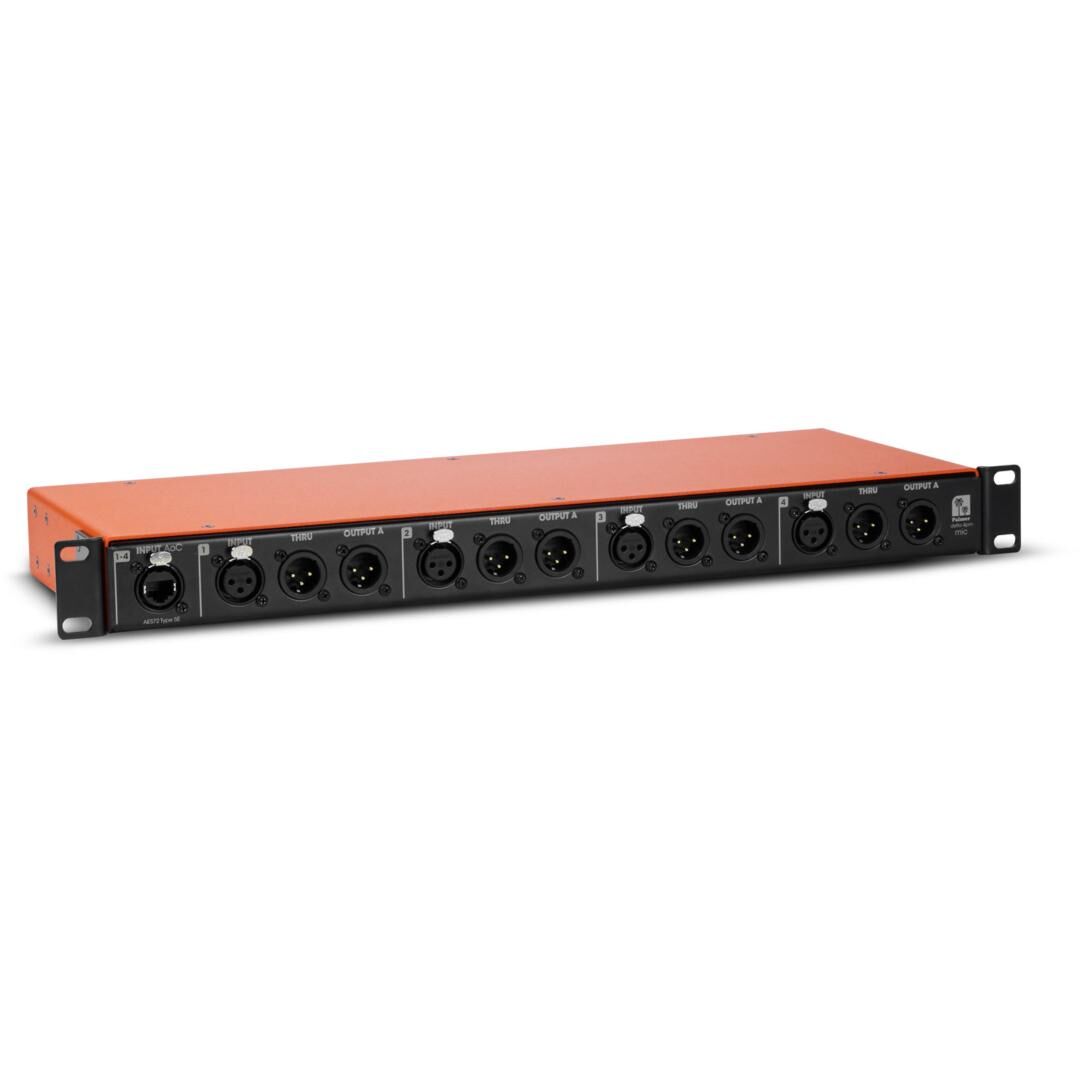

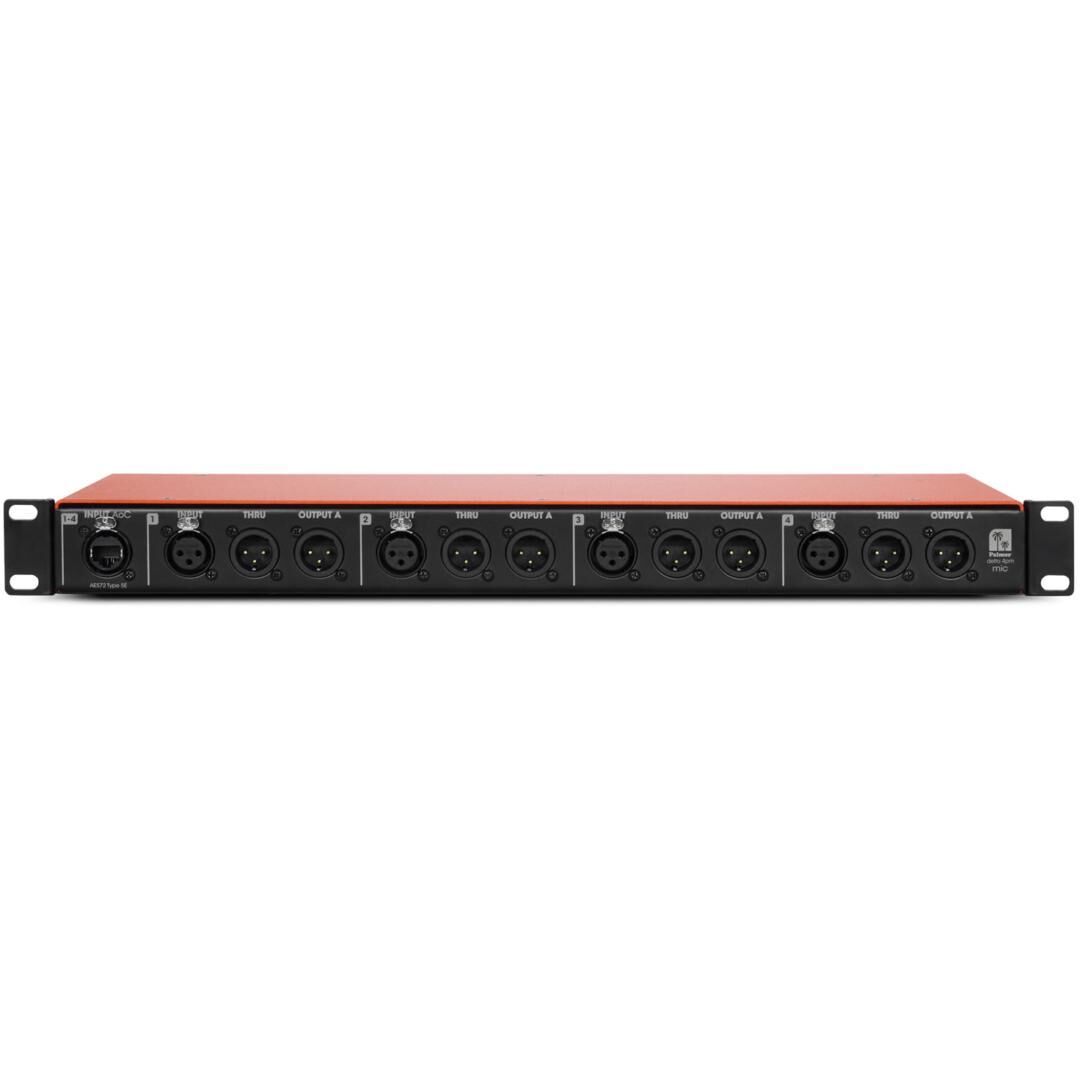

Pro Kanal stehen drei symmetrische XLR‑Ausgänge zur Verfügung: ein passiver THRU für die direkte Weiterleitung inklusive Phantomspeisung sowie zwei galvanisch getrennte, trafosymmetrierte Abgriffe. Die Schaltung mit Impedanzanpassung und widerstandsgekoppelter Isolation minimiert Brummschleifen, schützt nachfolgende Eingänge und liefert ein sauberes, unverfälschtes Signal. Der DELTA 4PM ist für professionelle Mikrofonsignale bis +4 dBu ausgelegt.

Ein besonderes Plus ist die integrierte Audio‑over‑Cat Funktion: Über den AES72 Typ‑5E Ein‑/Ausgang lassen sich alle vier Kanäle gebündelt über ein einziges Cat‑Kabel weiterleiten. Das reduziert Kabelwege, vereinfacht die Installation und passt in moderne Infrastrukturen, etwa in Festinstallationen, Kirchen, Theatern, Konferenzräumen oder mobilen Racks.

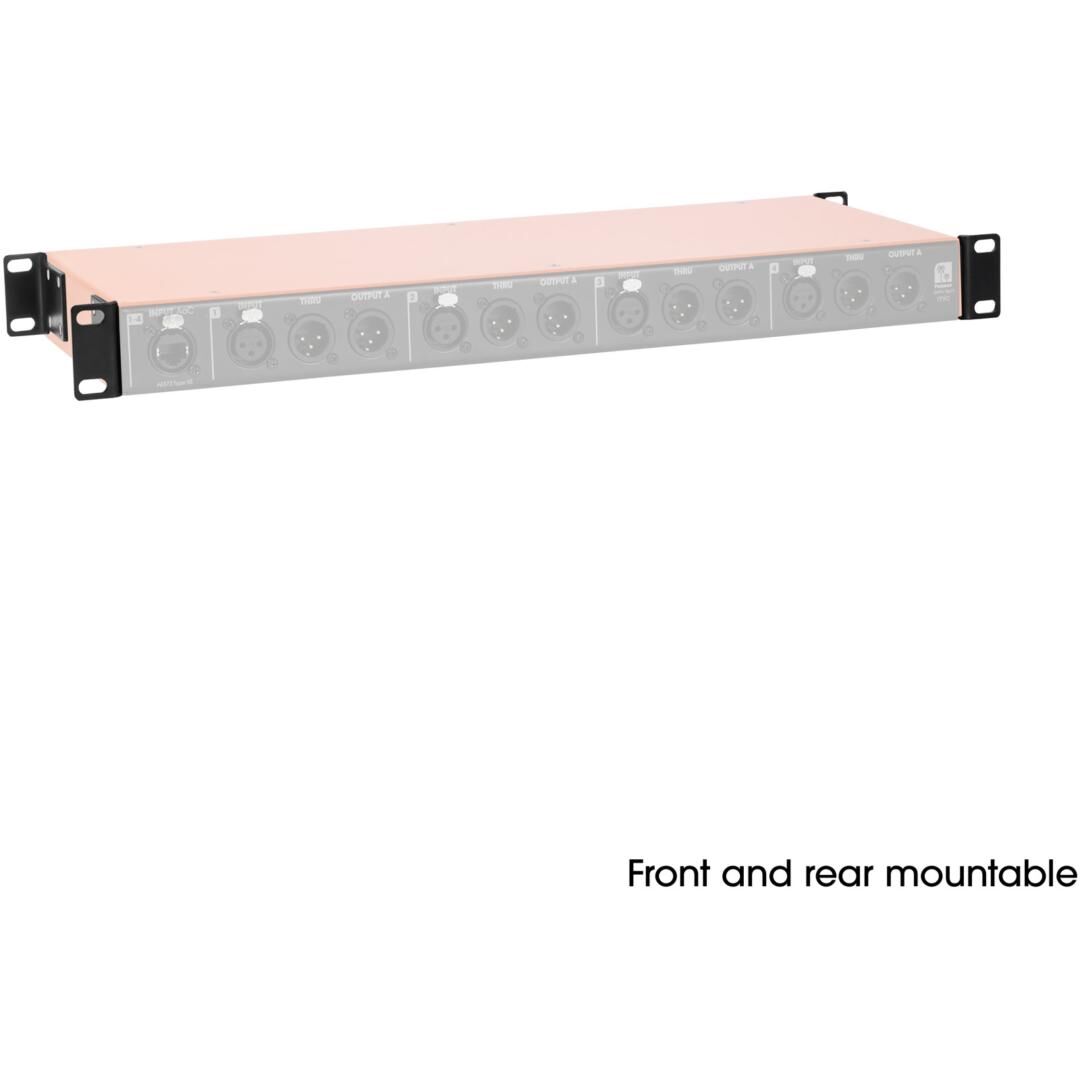

Das 19"-Gehäuse (1 HE) ist für den harten Touring‑Alltag ebenso geeignet wie für die Festmontage. Drehbare Rackwinkel ermöglichen die flexible Montage von vorne oder hinten, sodass häufig genutzte Anschlüsse gut erreichbar bleiben. Die massive Ausführung aus Stahlblech unterstützt einen störungsarmen Betrieb auch in anspruchsvollen Umgebungen.

Mit seiner passiven Arbeitsweise ist der DELTA 4PM äußerst ausfallsicher: keine Netzteile, keine Schalterorgien, keine Startzeiten. Gleichzeitig sprechen die Messwerte für sich – niedrige Verzerrungen im Arbeitsbereich und eine praxisgerechte Auslegung für Mikrofon- und Line‑Pegel.

Der Palmer DELTA 4PM richtet sich an Tontechniker, Verleiher und Integratoren, die eine robuste, skalierbare Split‑Lösung mit Audio‑over‑Cat benötigen. Entwickelt in Deutschland und gefertigt in Europa, verbindet er solide Technik mit praxisnaher Ausstattung.

• 4‑Kanal passiver Mikrofon‑Splitter im 19"‑Rackformat (1 HE)
• Pro Kanal 3 XLR‑Ausgänge: 1x THRU (Phantom‑Durchleitung) + 2x galvanisch getrennt
• Audio‑over‑Cat Ein-/Ausgang (AES72 Typ 5E) zur Bündelung aller 4 Kanäle über ein Cat‑Kabel
• Trafosymmetrierung mit Impedanzanpassung zur Reduktion von Brummschleifen
• Passiver Betrieb ohne Stromversorgung – extrem ausfallsicher
• Ground‑Lift und 1:1:1‑Übertrager für saubere, entzerrte Signalführung
• Ausgelegt für professionelle Pegel bis +4 dBu
• Robustes Stahlblechgehäuse, drehbare Rackwinkel für flexible Montage
• Rausch- und verzerrungsarme Übertragung im relevanten Arbeitsbereich
• Entwickelt in Deutschland, gefertigt in Europa

• Marke / Modell: Palmer DELTA 4PM
• Typ: Passiv
• Anzahl Kanäle: 4
• Anzahl Eingänge: 4
• Anzahl Ausgänge (gesamt): 12
• Ausgänge pro Kanal: 3 (1x THRU, 2x galvanisch getrennt)
• Anzahl der Line‑Ausgänge: 2 (pro Kanal)
• Verbundene Ausgänge pro Kanal: 1
• Isolierter Transformator: Ja
• Transformator‑Übersetzungsverhältnis: 1:1:1
• Ground Lift: Ja
• Eingangssignaltyp: AES72 (Typ 5E), symmetrisch
• Ausgangssignalart: AES72 (Typ 5E), symmetrisch
• THRU‑Ausgang: passiv, Phantomspeisung wird durchgeschleift
• Max. Eingangspegel (< 1 % THD, 20 Hz): +4 dBu
• Max. Eingangspegel (< 1 % THD, 1 kHz): +4 dBu
• Eingangsimpedanz (Ra = 1 kΩ): 13 kΩ
• Ausgangsimpedanz (Ra = 600 Ω): 300 Ω
• Ausgangsimpedanz symmetrisch (1 kHz): 380 Ω
• Max. THD (1 kHz, +4 dBu, unity, ungewichtet): 0,05 %
• Max. THD (30 Hz, +4 dBu, unity, ungewichtet): 2,6 %
• Max. IMD (SMPTE, 7 kHz, 4:1, +4 dBu): 0,001 %
• Max. IMD (SMPTE, 60 Hz, 4:1, +4 dBu): 0,001 %
• Audio‑over‑Cat: Ein- und Ausgang (AES72 Typ 5E) zur Weiterleitung aller Kanäle über ein Cat‑Kabel
• Ausgelegt für Mikrofonsignale bis: +4 dBu
• Stromversorgung: nicht erforderlich (passiv)
• Gehäusematerial: Stahlblech
• Rackbreite: 19"
• Rackhöhe: 1 HE
• Breite: 483 mm
• Höhe: 44 mm
• Tiefe: 176 mm
• Gewicht: 3,2 kg
• Maximale Luftfeuchtigkeit (nicht kondensierend): 80 %
• Entwickelt in Deutschland, gefertigt in Europa
